LIETOŠANAS INSTRUKCIJA GIM 60L BOSCH

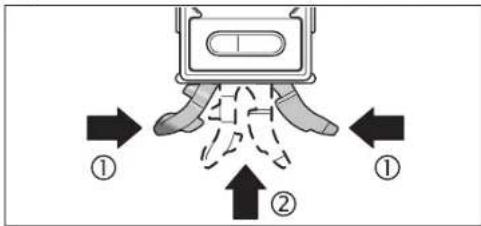

• Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Indikācijas elementi a Izlīdzināšanas palīgindikatori b Mērījuma rezultāts c Tonālā signāla indikators d Baterijas nolietošanās indikators e Izmainīta nullpunkta indikators f Mērvienības indikators Tehniskie parametri Montāža Bateriju ievietošana/nomaiņa Mērinstrumentā tiek pielietotas divas savstarpēji neatkarīgas elektrobarošanas ķēdes. Nolieces mērītājs kopā ar displeju darbojas no citas baterijas, nekā lāzers. Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas. f Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties. Nolieces mērītāja baterijas ievietošana/nomaiņa Uzmanīgi izņemiet no mērinstrumenta baterijas nodalījuma vāciņu 7 kopā ar baterijas turētāju. Sekojiet, lai izņemšanas gaitā netiktu bojāts baterijas savienojošais vads vai baterijas nodalījuma vāciņš. Ievērojami baterijas nodalījuma vāciņa 7 balsta plakņu bojājumi var būt par cēloni mērījumu kļūdām. Pievienojiet bateriju turētājam, ievērojot pareizu polaritāti. Ievietojiet mērinstrumentā baterijas nodalījuma vāciņu kopā ar baterijas turētāju tā, lai netiktu saspiests savienojošais vads. Pirmo reizi ieslēdzot nolieces mērītāju pēc baterijas nomaiņas, 1 sekundi ilgi parādās visi indikācijas elementi un skan tonālais signāls. Baterijas nomaiņas laikā zūd visi mērinstrumenta atmiņā uzkrātie iestādījumi (mērīšanas režīms, izvēlētā mērvienība). Ja uz displeja parādās baterijas nolietošanās indikators d, bateriju nepieciešams nomainīt. Digitālais nolieces mērītājs GIM 60 L Izstrādājuma numurs 3 601 K76 300 Mērīšanas diapazons 0–360° (4 x 90°) Mērīšanas precizitāte – 0°/90° – 1°–89° ± 0,05° ± 0,2° Lāzera darbības tālums

30 m Lāzera izlīdzināšanas precizitāte ± 0,5 mm/m Attālums: lāzera stara izvadlūka – mērinstru- menta apakšējā mala 24 mm Lāzera klase

Lāzera starojums 635 nm, <1 mW Lāzera stara diametrs (pie 25 °C) apt. – 5m attālumā – 10 m attālumā 3,5 mm 6mm Darba temperatūra –10 °C...+50 °C Uzglabāšanas temperatūra –20 °C...+70 °C Maks. relatīvais gaisa mitrums 90 % Vītne stiprināšanai uz statīva 1/4" Baterijas – nolieces mērītājam – lāzeram 1x9V6LR61 2x1,5VLR03 (AAA) Darbības laiks, apt. – nolieces mērītājam – lāzeram 300 st. 20 st. Svars atbilstoši EPTA-Procedure 01/2003 0,9 kg Izmēri (garums x platums x augstums) 600 x 27 x 59 mm

1) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums

samazinās. Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 23, kas atrodams uz marķējuma plāksnītes. OBJ_BUCH-1628-002.book Page 173 Monday, August 27, 2012 12:22 PM174 | Latviešu 1 618 C00 62X | (27.8.12) Bosch Power Tools Lāzera bateriju ievietošana/nomaiņa Atveriet bateriju nodalījuma vāciņu 20 un ievietojiet nodalījumā baterijas. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē. Ja lāzers vairs neiedegas, baterijas nepieciešams nomainīt. Piezīme. Uz displeja redzamais baterijas nolietošanās indikators d neparāda lāzera bateriju nolietošanos. f Pirms bateriju nomaiņas noteikti izslēdziet lāzeru. Lāzera nejauša ieslēgšanās var apžilbināt tuvumā esošās personas. Vienmēr vienlaicīgi nomainiet visas lāzera darbināšanai paredzētās baterijas. Izmantojiet tikai vienādas ietilpības baterijas, kuras izgatavojusi viena un tā pati ražotājfirma. Lietošana Uzsākot lietošanu f Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. f Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. f Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Stipras ārējas triecieniedarbības gadījumā pirms darba turpinā- šanas vienmēr jāpārbauda mērinstrumenta precizitāte (skatīt sadaļu „Mērinstrumenta precizitātes pārbaude un kalibrēšana“ lappusē 176). f Uzturiet tīras mērinstrumenta balsta plaknes un sargājiet tās no sitieniem un triecieniem. Pielipušās netīrumu daļiņas vai balsta plakņu deformācija var būt par cēloni mērījumu kļūdām. Mērinstrumenta novietošana vai nostiprināšana Lai izmērītu vai pārnestu nolieces leņķa vērtības, mērinstrumentu var ne tikai novietot vai noguldīt uz virsmas, bet pastāv arī citas iespējas tā novietošanai vai nostiprināšanai. Uzstādīšana, izmantojot mehāniskos izlīdzināšanas elementus (piemēram, uz nelīdzenas grīdas) (attēls B) – Īslaicīgi uzspiediet uz novietošanas balsta 16, lai to izbīdītu. Nospiediet taustiņu 8, lai izbīdītu izlīdzināšanas balstu 17. Griežot regulējošo skrūvi 9, ieregulējiet tādu izlīdzināšanas balsta augstumu, lai lāzera stars būtu paralēls mērāmajai virsmai vai arī uz displeja kā mērījuma rezultāts b tiktu parādīta vēlamā nolieces vērtība. – Strādājot bez mehāniskajiem izlīdzināšanas elementiem, no jauna iebīdiet novietošanas balstu 16 un izlīdzināšanas balstu 17 mērinstrumenta korpusā. Šim nolūkam saspiediet kopā abas novietošanas balsta daļas () un tad iebīdiet novietošanas balstu 16 mērinstrumentā (), līdz tas tur fiksējas ar skaidri sadzirdamu troksni. Lai iebīdītu izlīdzināšanas balstu 17, pabīdiet slēdzi 10 sānu virzienā. Stiprināšana uz statīva – Novietojiet mērinstrumenta 1/4" vītni 18 uz statīva 26 ātri nomaināmās plāksnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Ar ātri nomaināmās plāksnes stiprinošo skrūvi stingri pieskrūvējiet mērinstrumentu. Stiprināšana ar magnētu palīdzību – Novietojiet mērinstrumentu tā, lai tā magnēti 14 saskartos ar magnētisku virsmu. f Pārbaudiet, vai mērinstruments ir stingri nostiprināts. Ja mērinstruments nav droši nostiprināts, tas var nokrist, savainojot lietotāju vai citas tuvumā esošas personas. Krītot mērinstruments var tikt bojāts vai radīt bojājumus citiem objektiem. OBJ_BUCH-1628-002.book Page 174 Monday, August 27, 2012 12:22 PMLatviešu | 175 Bosch Power Tools 1 618 C00 62X | (27.8.12) Stiprināšana ar noturjostām (attēls C) – Izvelciet noturjostas 25 caur atverēm 15 un nostipriniet mērinstrumentu ar abām noturjostām uz caurulēm vai citiem līdzīgiem objektiem. Sekojiet, lai mikroāķu materiāla stiprinājumi jostu galos tiktu piespiesti pie noturjostām. Ja caurule ir tieva, izvelciet noturjostas caur atverēm tā, lai to gludā puse būtu vērsta uz āru, un tad vēlreiz apņemiet jostas ap mērinstrumentu; ja caurule ir resna, izvelciet noturjostas caur atverēm tā, lai to gludā puse būtu vērsta uz iekšu. f Vienmēr nostipriniet mērinstrumentu ar abām noturjostām un pārbaudiet, vai tās ir stingri pievilktas. Jostu 25 noturspēks ir atkarīgs no materiāla īpašībām, uz kura tās tiek stiprinātas. Vaļīgi nostiprināts mērinstruments var izslīdēt un krītot tikt bojāts vai radīt bojājumus citiem objektiem. f Neļaujiet bērniem lietot noturjostu 25 bez pieaugušo uzraudzības. Viņi var ar noturjostu savainoties. Nolieces mērītāja un displeja ieslēgšana un izslēgšana Lai ieslēgtu nolieces mērītāju un displeju, nospiediet tā ieslēgšanas/izslēgšanas taustiņu 2. Pēc ieslēgšanas mērinstruments ir gatavs nolieces mērīšanai ar standarta nullpunktu. Lai izslēgtu nolieces mērītāju un displeju, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 2. Ja aptuveni 30 minūtes ilgi netiek nospiests neviens no mērinstrumenta taustiņiem un tā noliece nemainās vairāk, kā par 1,5°, nolieces mērītājs un displejs automātiski izslēdzas, šādi taupot baterijas. Tas neietekmē lāzera darbību. Lāzera ieslēgšana un izslēgšana Lai ieslēgtu lāzeru, pārvietojiet ieslēgšanas/izslēgšanas taustiņu 19 stāvoklī „I“. f Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu lāzeru, pārvietojiet ieslēgšanas/izslēgšanas taustiņu 19 stāvoklī „0“. f Neatstājiet mērinstrumentu ar ieslēgtu lāzeru bez uzraudzības un pēc mērinstrumenta lietošanas izslēdziet lāzeru. Lāzera stars var apžilbināt tuvumā esošās personas. Ja lāzers netiek lietots, izslēdziet to, lai taupītu enerģiju. Mērvienību izvēle (attēls A) Lietotājs var brīvi izvēlēties vienu no mērvienībām „°“, „%“ un „mm/m“ . Šim nolūkam atkārtoti nospiediet mērvienību izvēles taustiņu 5, līdz displeja indikatorā f parādās vēlamās mērvienības apzīmējums. Aktuālais mērījuma rezultāts tiek automātiski pārrēķināts atbilstoši izvēlētajai mērvienībai. Izvēlētā mērvienība saglabājas arī laikā, kamēr mērinstruments ir izslēgts. Tonālā signāla ieslēgšana un izslēgšana Ar tonālā signāla taustiņu 1 var ieslēgt un izslēgt tonālo signālu. Ja tonālais signāls ir ieslēgts, uz displeja parādās indikators c. Tonālā iestādījumi saglabājas arī laikā, kad mērinstruments ir izslēgts. Mērījuma rezultāta indikācija un izlīdzināšanas palīgindikatori Mērīšanas process tiek aktivizēts ik reizi pēc mērinstrumenta pārvie- tošanas. Nolasot mērījuma rezultātu pēc ievērojamām mērinstrumenta stāvokļa izmaiņām, nogaidiet, līdz stabilizējas tā rādījumi. Mainot instrumenta stāvokli, mērījuma rezultāta un mērvienības rādījumi uz tā displeja tiek parādīti apgrieztā veidā (par 180°). Tāpēc mērījumu rezultāti ir ērti nolasāmi arī tad, ja instruments darba laikā tiek turēts virs galvas. Ar izlīdzināšanas palīgindikatoru a palīdzību mērinstruments uz displeja parāda, kādā virzienā to nepieciešams noliekt, lai tiktu sasniegta mērķa vērtība. Veicot standarta mērījumus, mērķa vērtība ir līmenisks vai statenisks stāvoklis, izmantojot pārnešanas funkciju „Copy“, mērķa vērtība ir atmiņā saglabātais mērījuma rezultāts, bet, veicot mērījumus ar izmainītu nullpunktu, mērķa vērtība ir atmiņā saglabātais nullpunkts. Sasniedzot mērķa vērtību, izzūd izlīdzināšanas palīgindikatoru a bultas un sāk skanēt nepārtraukts tonālais signāls, ja tas ir ieslēgts. Mērīšanas veidi Mērījumu rezultāta fiksēšana/pārnešana (attēls D) Ar fiksēšanas/pārnešanas taustiņu „Hold/Copy“ 6 var vadīt divas funkcijas: – mērījuma rezultāta fiksēšana („Hold“), kas darbojas arī tad, ja mērinstruments pēc tam tiek pārvietots (piemēram, ja mērinstruments atrodas stāvoklī, kurā tā displejs ir slikti nolasāms); – mērījuma rezultāta pārnešana („Copy“). Funkcija „Hold“ (Fiksēšana) – Nospiediet fiksēšanas/pārnešanas taustiņu „Hold/Copy“ 6. Aktuālais mērījuma rezultāts b tiek fiksēts uz displeja, un mirgo visi displeja elementi, izņemot mērījuma rezultātu. – Lai pārietu uz funkciju „Copy“ (Pārnešana), nospiediet tonālā signāla taustiņu 1, bet, lai uzsāktu jaunu mērījumu, nospiediet fiksēšanas/pārnešanas taustiņu „Hold/Copy“ 6. OBJ_BUCH-1628-002.book Page 175 Monday, August 27, 2012 12:22 PM176 | Latviešu 1 618 C00 62X | (27.8.12) Bosch Power Tools Funkcija „Copy“ (Pārnešana) – Ieslēdziet tonālo signālu (skatīt sadaļu „Tonālā signāla ieslēgšana un izslēgšana“ lappusē 175). – Nospiediet fiksēšanas/pārnešanas taustiņu „Hold/Copy“ 6. Aktuālais mērījuma rezultāts tiek fiksēts mērinstrumenta atmiņā. Noskan īss tonālais signāls, un sāk mirgot mērvienības indikators f un tonālā signāla indikators c. – Neprecīzi izmērītās vērtības pirms pārnešanas var koriģēt. Lai palielinātu atmiņā fiksēto mērījuma rezultātu, nospiediet taustiņu indicējamās vērtības palielināšanai 4, bet, lai šo vērtību samazinātu, nospiediet taustiņu indicējamās vērtības samazināšanai 5. – Novietojiet mērinstrumentu mērķa vietā, uz kuru paredzēts pārnest mērījuma rezultātu. Kā izriet no parādītā attēla, mērinstrumenta izlīdzināšana šajā gadījumā nav svarīga. Izlīdzināšanas palīgindikatori a parāda virzienu, kurā jāpārvieto mērinstruments, lai tiktu sasniegta pārnesamā (kopējamā) leņķa vērtība. Sasniedzot atmiņā fiksētā leņķa vērtību, sāk skanēt tonālais signāls un no displeja izzūd izlīdzināšanas palīgindikatori a. – Lai uzsāktu jaunu mērījumu, vēlreiz nospiediet fiksēšanas/pārnešanas taustiņu „Hold/Copy“ 6. Nullpunkta maiņa Lai atvieglotu slīpu virsmu (piemēram, 45°) nolieces pārbaudi, var izmainīt mērīšanas nullpunktu. Novietojot mērinstrumentu uz atskaites virsmas, iestādiet tādu nolieci, lai uz mērinstrumenta displeja kā mērījuma rezultāts tiktu parādīta jaunā nullpunkta vērtība (piemēram, 45,1°). Nospiediet nullpunkta maiņas taustiņu „Alt 0°“3. Sāk mirgot mērījuma rezultāts b un izmainīta nullpunkta indikators e. Laikā, kamēr mirgo mērījuma rezultāts b, neprecīzi izmērīto vērtību var koriģēt. Lai palielinātu atmiņā fiksēto mērījuma rezultātu, nospiediet taustiņu indicējamās vērtības palielināšanai 4, bet, lai šo vērtību samazinātu, nospiediet taustiņu indicējamās vērtības samazināšanai 5 (piemēram, no 45,1°uz 45,0°). 3 sekundes pēc pēdējās taustiņa nospiešanas uz displeja indicējamā noliecies vērtība tiek fiksēta mērinstrumenta atmiņā kā jauna atskaites vērtība. Pēc jaunās atskaites vērtības fiksēšanas mirgojošs indikators e signalizē par izmainīto nullpunktu. Mērījuma rezultāta indikatorā b tiek parādīts aktuālais mērījuma rezultāts attiecībā pret jauno nullpunktu; attiecībā pret to darbojas arī izlīdzināšanas palīgindikatori un skan tonālais signāls. Piemērs. Pie nolieces 43,8° attiecībā pret līmenisko stāvokli un pie atmiņā fiksētā nullpunkta 45° kā mērījuma rezultāts tiek parādīts leņķis 1,2°. Lai atsāktu mērīšanu ar standarta nullpunktu 0° , nospiediet vienu no taustiņiem „Alt 0°“ 3, „Hold/Copy“ 6 vai „CAL“ 4. Pie tam no displeja izzūd izmainīta nullpunkta indikators e. Nolieces mērīšana/pārnešana bezkontakta ceļā Ar lāzera palīdzību var veikt nolieces vērtību mērīšanu vai pārnešanu bezkontakta ceļā arī lielā attālumā. f Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. f Objektu marķēšanu vienmēr veiciet atbilstoši lāzera stara projekcijas apļa viduspunktam. Lāzera stara veidotā projekcijas apļa izmēri mainās līdz ar attālumu no lāzera. Lai veiktu nolieces mērīšanu, novietojiet mērinstrumentu tā, lai lāzera stars būtu vērsts paralēli mērāmajai virsmai. Lai veiktu nolieces pārnešanu, novietojiet mērinstrumentu tā, lai vēlamā nolieces vērtība tiktu parādīta kā mērījuma rezultāts b, un tad ar lāzera punkta palīdzību pārnesiet to uz mērķa virsmu. Piezīme. Veicot nolieces pārnešanu ar lāzera stara palīdzību, ņemiet vērā, ka lāzera stars tiek izstarots 24 mm virs mērinstrumenta apakšējās malas. Mērinstrumenta precizitātes pārbaude un kalibrēšana Precizitātes pārbaude Veiciet mērinstrumenta precizitātes pārbaudi pirms kritiskiem mērījumiem, pēc stiprām temperatūras izmaiņām, kā arī pēc stipriem triecieniem. Veicot precizitātes pārbaudi pirms leņķu mērīšanas, kuru lielums <45°, mērinstruments jānovieto uz līdzenas virsmas, kuras stāvoklis ir tuvs līmeniskam, bet, veicot pārbaudi pirms leņķu mērīšanas, kuru lielums >45°, mērinstruments jāpiespiež līdzenai virsmai, kuras stāvoklis ir tuvs stateniskam. Ieslēdziet mērinstrumentu un novietojiet to uz līmeniskas virsmas vai piespiediet stateniskai virsmai. Izvēlieties mērvienību „°“ (skatīt sadaļu „Mērvienību izvēle“ lappusē 175). Nogaidiet 10 sekundes un pierakstiet mērījuma rezultātu. Pagrieziet mērinstrumentu par 180° ap statenisko asi. No jauna nogaidiet 10 sekundes un atzīmējiet otrā mērījuma rezultātu. f Veiciet mērinstrumenta kalibrēšanu tikai tad, ja starpība starp abiem mērījumu rezultātiem pārsniedz 0,1°. Kalibrēšanas laikā mērinstruments jānovieto tādā pašā stāvoklī (stateniskā vai līmeniskā), kādā tika iegūta mērījumu rezultātu starpība. OBJ_BUCH-1628-002.book Page 176 Monday, August 27, 2012 12:22 PMLatviešu | 177 Bosch Power Tools 1 618 C00 62X | (27.8.12) Līmenisko balstplakņu kalibrēšana (attēls E) Noliece virsmai, uz kuras kalibrēšanas laikā tiek novietots mērinstruments, nedrīkst būt lielāka par 5° no līmeniska stāvokļa. Ja šī noliece ir lielāka, kalibrēšana tiek pārtraukta un uz displeja parādās apzīmējums „---“. Ieslēdziet mērinstrumentu un novietojiet to uz līmeniskas virsmas tā, lai līmeņrādis 12 būtu vērsts augšup, bet displejs 11 būtu vērsts jūsu virzienā. Nogaidiet 10 sekundes. Aptuveni 2 sekundes ilgi nospiediet kalibrēšanas taustiņu „CAL“ 4, līdz uz displeja īslaicīgi parādās apzīmējums „CAL1“. Pēc tam uz displeja sāk mirgot mērījuma rezultāts. Pagrieziet mērinstrumentu par 180° ap statenisko asi tā, lai līmeņrādis joprojām būtu vērsts augšup, bet displejs 11 būtu vērsts prom no jums. Nogaidiet 10 sekundes. No jauna nospiediet kalibrēšanas taustiņu „CAL“ 4. Uz displeja īslaicīgi parādās apzīmējums „CAL2“. Pēc tam uz displeja kļūst redzams mērījuma rezultāts (tas vairs nemirgo). Līdz ar to mērinstruments ir no jauna nokalibrēts šai balsta plaknei. Nokalibrējiet mērinstrumentu arī pretējā pusē izvietotajai balsta plaknei. Šim nolūkam pagrieziet mērinstrumentu ap horizontālo asi tā, lai līmeņrādis 12 būtu vērsts lejup, bet displejs 11 būtu vērsts jūsu virzienā. Novietojiet mērinstrumentu uz līmeniskas virsmas. Nogaidiet 10 sekundes. Aptuveni 2 sekundes ilgi nospiediet kalibrēšanas taustiņu „CAL“ 4, līdz uz displeja īslaicīgi parādās apzīmējums „CAL1“. Pēc tam uz displeja sāk mirgot mērījuma rezultāts. Pagrieziet mērinstrumentu par 180° ap statenisko asi tā, lai līmeņrādis joprojām būtu vērsts lejup, bet displejs 11 būtu vērsts prom no jums. Nogaidiet 10 sekundes. No jauna nospiediet kalibrēšanas taustiņu „CAL“ 4. Uz displeja īslaicīgi parādās apzīmējums „CAL2“. Pēc tam uz displeja parādās mērījuma rezultāts (tas vairs nemirgo). Līdz ar to mērinstruments ir no jauna nokalibrēts abām līmeniskajām balsta plaknēm. Piezīme. Ja punktu un izpildes laikā mērinstruments netiek pagriezts ap attēlā parādīto asi, kalibrēšana nevar tikt pabeigta (uz displeja neparādās apzīmējums „CAL2“). Statenisko balstplakņu kalibrēšana (attēls F) Noliece virsmai, pie kuras kalibrēšanas laikā tiek piespiests mērinstru- ments, nedrīkst būt lielāka par 5° no līmeniska stāvokļa. Ja šī noliece ir lielāka, kalibrēšana tiek pārtraukta un uz displeja parādās apzīmējums „---“. Ieslēdziet mērinstrumentu un piespiediet to stateniskai virsmai tā, lai līmeņrādis 13 būtu vērsts augšup un displejs 11 būtu vērsts jūsu virzienā. Nogaidiet 10 sekundes. Aptuveni 2 sekundes ilgi nospiediet kalibrēšanas taustiņu „CAL“ 4, līdz uz displeja īslaicīgi parādās apzīmējums „CAL1“. Pēc tam uz displeja sāk mirgot mērījuma rezultāts. Pagrieziet mērinstrumentu par 180° ap statenisko asi tā, lai līmeņrādis joprojām būtu vērsts augšup, bet displejs 11 būtu vērsts prom no jums. Nogaidiet 10 sekundes. No jauna nospiediet kalibrēšanas taustiņu „CAL“ 4. Uz displeja īslaicīgi parādās apzīmējums „CAL2“. Pēc tam uz displeja kļūst redzams mērījuma rezultāts (tas vairs nemirgo). Līdz ar to mērinstruments ir no jauna nokalibrēts šai balsta plaknei. Nokalibrējiet mērinstrumentu arī pretējā pusē izvietotajai balsta plaknei. Šim nolūkam pagrieziet mērinstrumentu ap horizontālo asi tā, lai līmeņrādis 13 būtu vērsts lejup, bet displejs 11 būtu vērsts jūsu virzienā. Piespiediet mērinstrumentu stateniskai virsmai. Nogaidiet 10 sekundes. Aptuveni 2 sekundes ilgi nospiediet kalibrēšanas taustiņu „CAL“ 4, līdz uz displeja īslaicīgi parādās apzīmējums „CAL1“. Pēc tam uz displeja sāk mirgot mērījuma rezultāts. Pagrieziet mērinstrumentu par 180° ap statenisko asi tā, lai līmeņrādis joprojām būtu vērsts lejup, bet displejs 11 būtu vērsts prom no jums. Nogaidiet 10 sekundes. Nospiediet kalibrēšanas taustiņu „CAL“ 4. Uz displeja īslaicīgi parādās apzīmējums „CAL2“. Pēc tam uz displeja kļūst redzams mērījuma rezultāts (tas vairs nemirgo). Līdz ar to mērinstruments ir no jauna nokalibrēts abām stateniskajām balsta plaknēm. Piezīme. Ja punktu un izpildes laikā mērinstruments netiek pagriezts ap attēlā parādīto asi, kalibrēšana nevar tikt pabeigta (uz displeja neparādās apzīmējums „CAL2“). Apkalpošana un apkope Apkalpošana un tīrīšana Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā. Uzturiet mērinstrumentu tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei ķīmiski aktīvus tīrīšanas līdzekļus vai organiskos šķīdinātājus. OBJ_BUCH-1628-002.book Page 177 Monday, August 27, 2012 12:22 PM178 | Lietuviškai 1 618 C00 62X | (27.8.12) Bosch Power Tools Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem spēkiem. Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt 10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta marķējuma plāksnītes. Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 24. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2002/96/EK, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prie- taiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ. f Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. f Matavimo prietaisas tiekiamas su įspėjamuoju ženklu (matavimo prietaiso schemoje pažymėta numeriu 22). f Jei įspėjamojo ženklo tekstas atspausdintas ne jūsų šalies kalba, prieš pradėdami prietaisą naudoti pirmą kartą, ant jo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba. f Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į lazerio spindulį. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones. f Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio. f Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą. f Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. IEC 60825-1:2007<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-1628-002.book Page 178 Monday, August 27, 2012 12:22 PMLietuviškai | 179 Bosch Power Tools 1 618 C00 62X | (27.8.12) f Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones. f Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Nelaikykite prietaiso arti širdies stimuliatorių. Magnetai 14 sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui. f Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magnetų poveikiui jautrių prietaisų. Dėl magnetų 14 poveikio duomenys gali negrįžtamai dingti. Gaminio ir techninių duomenų aprašas Atverskite išlankstomąjį lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukciją, palikite šį lapą atverstą. Prietaiso paskirtis Matavimo prietaisas yra skirtas tiksliam posvyrio matavimui ir perkėlimui. Matavimo prietaisas geriausia pritaikytas naudoti patalpose. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. 1 Garsinio signalo mygtukas 2 Posvyrio matavimo/ekrano įjungimo-išjungimo mygtukas 3 Nulinio taško keitimo mygtukas „Alt 0°“ 4 Kalibravimo/rodomos vertės didinimo mygtukas „CAL“ 5 Matavimo vienetų pakeitimo/rodomos vertės sumažinimo mygtukas „° / % / mm/m“ 6„Hold/Copy“ mygtukas 7 Posvyrio matavimo baterijos skyriaus dangtelis 8 Niveliavimo kojelės išstūmimo mygtukas 9 Niveliavimo kojelės reguliavimo varžtas 10 Niveliavimo kojelės įtraukimo jungiklis 11 Ekranas 12 Horizontalus gulsčiukas 13 Vertikalus gulsčiukas 14 Magnetai 15 Išėma diržui 16 Atramine kojelė 17 Niveliavimo kojelė 18 Jungtis tvirtinti prie stovo 1/4" 19 Lazerio įjungimo-išjungimo mygtukas 20 Lazerio baterijų skyriaus dangtelis 21 Lazerio spindulio išėjimo anga 22 Įspėjamasis lazerio spindulio ženklas 23 Serijos numeris 24 Apsauginis krepšys 25 Tvirtinamasis diržas 26 Stovas*
