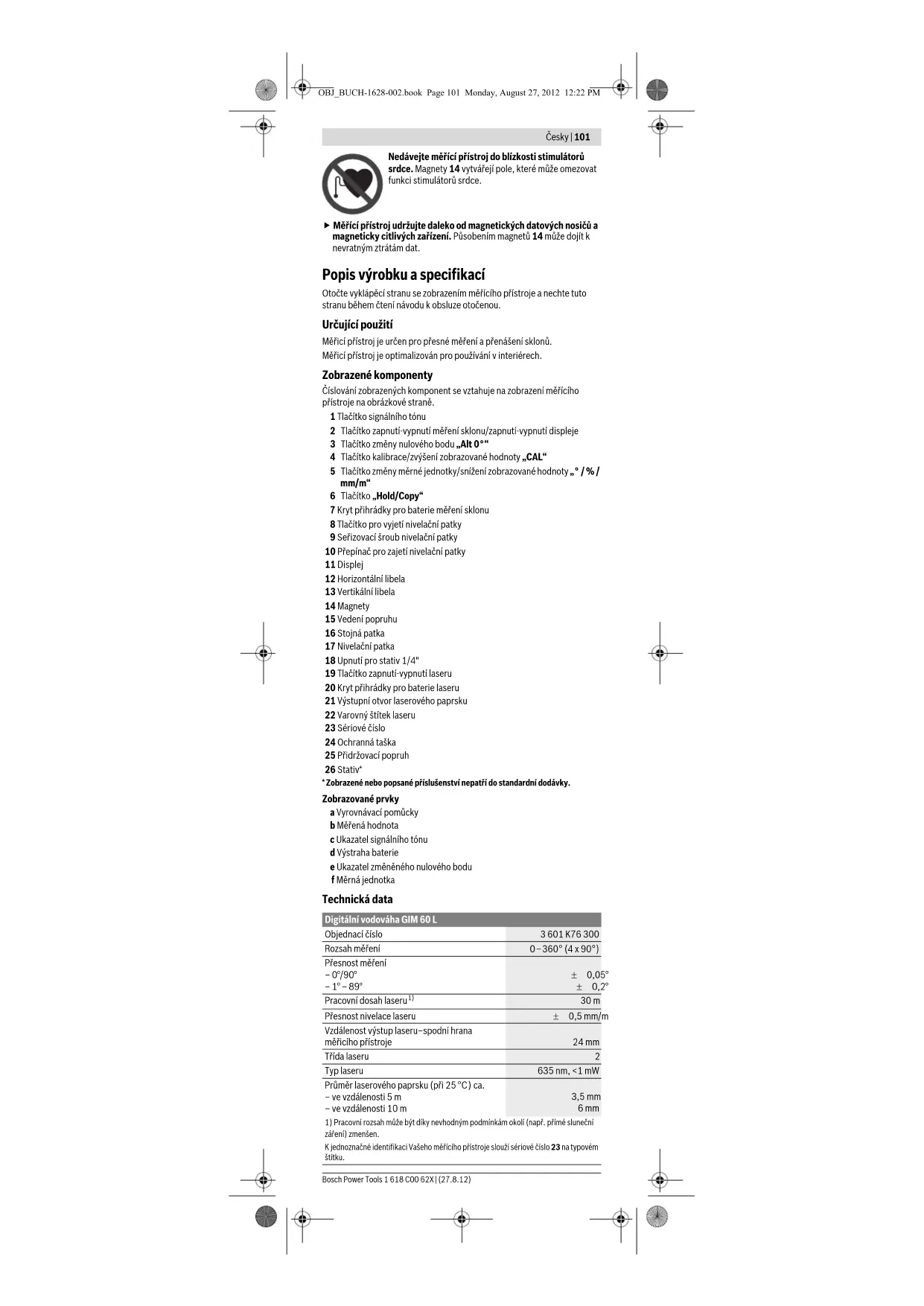

• Zobrazené nebo popsané příslušenství nepatří do standardní dodávky. Zobrazované prvky a Vyrovnávací pomůcky b Měřená hodnota c Ukazatel signálního tónu d Výstraha baterie e Ukazatel změněného nulového bodu f Měrná jednotka Technická data Digitální vodováha GIM 60 L Objednací číslo 3 601 K76 300 Rozsah měření 0–360° (4 x 90°) Přesnost měření – 0°/90° – 1°–89° ± 0,05° ± 0,2° Pracovní dosah laseru

30 m Přesnost nivelace laseru ± 0,5 mm/m Vzdálenost výstup laseru–spodní hrana měřicího přístroje 24 mm Třída laseru

Typ laseru 635 nm, <1 mW Průměr laserového paprsku (při 25 °C) ca. – ve vzdálenosti 5 m – ve vzdálenosti 10 m 3,5 mm 6mm

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.

K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 23 na typovém štítku. OBJ_BUCH-1628-002.book Page 101 Monday, August 27, 2012 12:22 PM102 | Česky 1 618 C00 62X | (27.8.12) Bosch Power Tools Montáž Nasazení/výměna baterií V měřicím přístroji jsou dva vzájemně oddělené elektrické okruhy: měření sklonu včetně displeje je napájeno jinou baterií než laser. Pro provoz měřícího přístroje je doporučeno používaní alkalicko-mangano- vých baterií. f Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít. Vložení/výměna baterie pro měření sklonu Odejměte opatrně kryt přihrádky pro baterie 7 s uchycením baterie z měřicího přístroje. Dbejte na to, aby se přitom nepoškodil ani připojovací kabel baterie ani kryt přihrádky pro baterie. Větší poškození na stykových plochách krytu přihrádky pro baterie 7 mohou vést k chybným měřením. Připojte baterii správnými póly na uchycení baterie. Vložte kryt přihrádky pro baterie s uchycením baterie do měřicího přístroje tak, aby nebyl připojovací kabel sevřený. Při prvním zapnutí měření sklonu po výměně baterie se na 1 s rozsvítí všechny elementy displeje a zazní signální tón. Všechna uložená nastavení (měřicí funkce, nastavená měrná jednotka) se při výměně baterie vymažou. Rozsvítí-li se výstraha baterie d, musíte baterii vyměnit. Vložení/výměna baterií pro laser Odklopte kryt přihrádky pro baterie 20 a vložte baterie. Dbejte přitom na správnou polaritu podle vyobrazení na vnitřní straně krytu přihrádky pro baterie. Nesvítí-li už laser, musí se baterie vyměnit. Upozornění: Výstraha baterie d na displeji se nevztahuje na baterie pro laser. f Laser před výměnou baterií bezpodmínečně vypněte. Neúmyslně zapnutý laser může oslnit osoby. Vždy nahraďte současně všechny baterie určené pro provoz laseru. Používejte pouze baterie jednoho výrobce a se stejnou kapacitou. Provoz Uvedení do provozu f Chraňte měřící přístroj před vlhkem a přímým slunečním zářením. f Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. f Zabraňte prudkým nárazům a pádům měřicího přístroje. Po silných vnějších účincích na měřicí přístroj byste měli před pokračováním v práci vždy provést kontrolu přesnosti (viz „Kontrola přesnosti a kalibrace měřicího přístroje“, strana 105). f Udržujte stykové plochy měřicího přístroje čisté a chraňte je před úderem a nárazem. Částice nečistot a deformace mohou vést k chybným měřením. Provozní teplota –10 °C...+50 °C Skladovací teplota –20 °C...+70 °C Relativní vlhkost vzduchu max. 90 % Otvor stativu 1/4" Baterie – Měření sklonu – Provoz laseru 1x9V6LR61 2x1,5VLR03 (AAA) Provozní doba ca. – Měření sklonu – Provoz laseru 300 h 20 h Hmotnost podle EPTA-Procedure 01/2003 0,9 kg Rozměry (délka x šířka x výška) 600 x 27 x 59 mm Digitální vodováha GIM 60 L

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční

záření) zmenšen. K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 23 na typovém štítku. OBJ_BUCH-1628-002.book Page 102 Monday, August 27, 2012 12:22 PMČesky | 103 Bosch Power Tools 1 618 C00 62X | (27.8.12) Ustavení/upevnění měřicího přístroje Pro změření nebo přenesení sklonu můžete měřicí přístroj na plochy nejen posadit či přiložit, ale máte i další možnosti jej umístit resp. upevnit. Ustavení pomocí nivelační mechaniky (např. při nerovné podlaze) (viz obr. B): – Krátce zatlačte proti stojné patce 16, aby tato vyjela. Stiskněte tlačítko 8, aby vyjela nivelační patka 17. Nivelační patku výškově seřiďte otáčením seřizovacího šroubu 9 tak, aby paprsek laseru probíhal podél měřené plochy resp. se zobrazil požadovaný sklon jako naměřená hodnota b. – Pro práce bez nivelační mechaniky stojnou patkou 16 a nivelační patkou 17 opět zajeďte dovnitř. K tomu stiskněte oba díly stojné patky dohromady () a poté zasuňte stojnou patku 16 do měřicího přístroje (), až slyšitelně zaskočí. Pro zajetí nivelační patky 17 posuňte přepínač 10 ke straně. Upevnění na stativ: – Měřicí přístroj umístěte otvorem 1/4" pro upnutí stativu 18 na rychlový- měnnou desku stativu 26 nebo běžného fotostativu. Měřicí přístroj pevně přišroubujte pomocí zajišťovacího šroubu rychlovýměnné desky. Upevnění pomocí magnetů: – Měřicí přístroj umístěte pomocí magnetů 14 na dostatečně magnetický díl. f Zkontrolujte spolehlivé upevnění měřicího přístroje. Nespolehlivě upevněné měřicí přístroje mohou spadnout a Vás nebo další osoby poranit. Při pádu se může měřicí přístroj poškodit nebo způsobit škody. Upevnění pomocí přidržovacích popruhů (viz obr. C): – Přidržovací popruhy 25 protáhněte skrz vedení popruhu 15 a měřicí přístroj upevněte pomocí obou popruhů na trubky nebo podobné. Dbejte na to, aby byl suchý zip konce popruhu přitisknutý na přidržovací popruh. K tomu u slabých trubek prostrčte přidržovací popruh hladkou stranou ven skrz vedení popruhu a obtočte jej jak je zobrazeno na obrázku ještě jednou kolem měřicího přístroje, u silných trubek prostrčte přidržovací popruh hladkou stranou dovnitř skrz vedení popruhu. f Měřicí přístroj zajistěte vždy oběma přidržovacími popruhy a zkontrolujte pevné usazení přidržovacích popruhů. Přidržovací síla popruhů 25 je závislá na charakteru materiálu, na kterém jsou upevněny. Volně usazené měřicí přístroje mohou sklouznout dolů a poškodit se nebo způsobit škody. f Nenechte děti používat přidržovací popruhy 25 bez dozoru. Mohou se přidržovacími popruhy zranit. Zapnutí/vypnutí měření sklonu a displeje Pro zapnutí měření sklonu a displeje stiskněte tlačítko zapnutí-vypnutí 2. Měřicí přístroj se nachází ve funkci měření sklonu se standardním nulovým bodem. Pro vypnutí měření sklonu a displeje stiskněte znovu tlačítko zapnutí- vypnutí 2. Nestiskne-li se ca. 30 min žádné tlačítko na měřicím přístroji a sklon měřicího přístroje se nezmění více než 1,5°, pak se měření sklonu a displej kvůli šetření baterie automaticky vypnou. Laseru se toto netýká. Zapnutí/vypnutí laseru Pro zapnutí laseru stiskněte tlačítko zapnutí-vypnutí 19 do polohy „I“. f Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti. Pro vypnutí laseru stiskněte tlačítko zapnutí-vypnutí 19 do polohy „0“. f Nenechávejte měřicí přístroj se zapnutým laserem bez dozoru a po použití laser vypněte. Jiné osoby by mohly být paprskem laseru oslněny. Pokud laser nepoužíváte, vypněte jej, aby se šetřila energie. Změna měřících jednotek (viz obr. A) Kdykoli můžete změnit mezi měrnými jednotkami „°“, „%“ a „mm/m“. K tomu stiskněte tlačítko změny měrné jednotky 5 tolikrát, až se objeví požadovaná měrná jednotka v ukazateli f. Aktuální naměřená hodnota se automaticky přepočítá. Nastavení měřící jednotky zůstává při vypnutí a zapnutí přístroje zachováno. Zapnutí/vypnutí signálního tónu Pomocí tlačítka signálního tónu 1 můžete signální tón zapnout a vypnout. Při zapnutém signálním tónu se na displeji objeví ukazatel c. Nastavení signálního tónu zůstane při zapnutí a vypnutí měřícího přístroje zachováno. OBJ_BUCH-1628-002.book Page 103 Monday, August 27, 2012 12:22 PM104 | Česky 1 618 C00 62X | (27.8.12) Bosch Power Tools Ukazatel naměřené hodnoty a vyrovnávací pomůcky Naměřená hodnota se aktualizuje při každém pohybu měřícího přístroje. Při větších pohybech měřícího přístroje počkejte s odečtením naměřené hodnoty až se tato již nemění. Podle polohy měřícího přístroje se naměřená hodnota a měřící jednotka na displeji ukážou otočeny o 180°. Tím lze hodnotu přečíst i při práci nad hlavou. Měřicí přístroj ukazuje díky vyrovnávacím pomůckám a na displeji, v kterém směru se musí sklonit, aby se dosáhlo cílové hodnoty. Cílová hodnota je při standardních měřeních horizontála resp. vertikála, ve funkci „Copy“ uložená naměřená hodnota a při změněném nulovém bodu uložený nulový bod. Je-li dosaženo cílové hodnoty, zhasnou šipky vyrovnávacích pomůcek a a při zapnutém signálním tónu zazní trvalý tón. Měřící funkce Podržení/přenesení naměřené hodnoty (viz obr. D) Pomocí tlačítka „Hold/Copy“ 6 lze ovládat dvě funkce: – Podržení („Hold“) naměřené hodnoty, i pokud se bude měřicím přístrojem později pohybovat (např. když je měřicí přístroj v poloze, v které je displej špatně čitelný); – Přenesení („Copy“) naměřené hodnoty. Funkce „Hold“: – Stiskněte tlačítko „Hold/Copy“ 6. Aktuální naměřená hodnota b se na displeji podrží, všechny elementy displeje vyjma naměřené hodnoty blikají. – Pro změnu do funkce „Copy“ stiskněte tlačítko signálního tónu 1, pro nastartování nového měření tlačítko „Hold/Copy“ 6. Funkce „Copy“: – Zapněte signální tón (viz „Zapnutí/vypnutí signálního tónu“, strana 103). – Stiskněte tlačítko „Hold/Copy“ 6. Aktuální naměřená hodnota se uloží. Zazní krátký signální tón, ukazatelé měrné jednotky f a signálního tónu c blikají. – Nahrubo změřené hodnoty můžete před přenesením korigovat: stiskněte tlačítko zvýšení zobrazované hodnoty 4, aby se uložená naměřená hodnota zvýšila, tlačítko snížení zobrazované hodnoty 5, aby se snížila. – Přiložte měřicí přístroj na cílové místo, na kterém se má naměřená hodnota přenést. Jak je zobrazeno na obrázku, nasměrování měřicího přístroje je přitom nepodstatné. Vyrovnávací pomůcky a ukazují směr, do kterého se musí měřicí přístroj pohnout, aby se dosáhlo kopírovaného úhlu. Při dosažení uloženého úhlu zazní signální tón, vyrovnávací pomůcky a zhasnou. – Stiskněte znovu tlačítko „Hold/Copy“ 6, aby se nastartovalo nové měření. Změna nulového bodu Pro lehčí přenesení sklonů (např. 45°) můžete změnit nulový bod měření. Vyrovnejte měřicí přístroj např. přiložením na opracovávaný referenční díl tak, aby se požadovaný nový nulový bod zobrazoval jako naměřená hodnota (např. 45,1°). Stiskněte tlačítko „Alt 0°“3. Naměřená hodnota b a ukazatel změněného nulového bodu e blikají. Nahrubo změřené hodnoty můžete korigovat, dokud naměřená hodnota b bliká: stiskněte tlačítko zvýšení zobrazované hodnoty 4, aby se uložená naměřená hodnota zvýšila, tlačítko snížení zobrazované hodnoty 5, aby se snížila (např. ze 45,1° na 45,0°). 3 s po posledním stisku tlačítka se zobrazená hodnota sklonu uloží jako nová referenční hodnota. Po uložení upozorňuje blikající ukazatel e na změněný nulový bod. V ukazateli měření b se zobrazuje aktuální naměřená hodnota vztažená k novému nulovému bodu, také vyrovnávací pomůcky a signální tóny se vztahují k novému nulovému bodu. Příklad: při sklonu 43,8° ve vztahu k horizontále a při uloženém nulovém bodu 45° se jako naměřená hodnota zobrazí 1,2°. Pro návrat ke standardnímu nulovému bodu 0° stiskněte jedno z tlačítek „Alt 0°“3, „Hold/Copy“ 6 nebo „CAL“ 4. Ukazatel změněného nulového bodu e zhasne. Bezdotykové měření/přenesení sklonů Pomocí laseru můžete sklony bezdotykově měřit resp. přenášet, i na větší vzdálenosti. f Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti. f K označení využijte vždy pouze střed laserového bodu. Velikost laserového bodu se mění se vzdáleností. Pro měření sklonů nasměrujte měřicí přístroj tak, aby paprsek laseru probíhal podél měřené plochy. Pro přenesení sklonů nasměrujte měřicí přístroj tak, aby se požadovaný sklon zobrazil jako naměřená hodnota b a sklon naneste na cílovou plochu pomocí laserového bodu. Upozornění: Zohledněte při přenášení sklonů pomocí laseru, že laser vystupuje 24 mm nad spodní hranou měřicího přístroje. OBJ_BUCH-1628-002.book Page 104 Monday, August 27, 2012 12:22 PMČesky | 105 Bosch Power Tools 1 618 C00 62X | (27.8.12) Kontrola přesnosti a kalibrace měřicího přístroje Kontrola přesnosti měření Přesnost měřicího přístroje kontrolujte před kritickými měřeními, po silných změnách teploty a též po silných nárazech. Před měřením úhlů <45° by měla být provedena kontrola na rovné zhruba vodorovné ploše, před měřením úhlů >45° na rovné přibližně svislé ploše. Měřící přístroj zapněte a položte jej na vodorovnou popř. svislou plochu. Zvolte měrnou jednotku „°“ (viz „Změna měřících jednotek“, strana 103). Počkejte 10 s a naměřenou hodnotu zaznamenejte. Otočte měřicí přístroj o 180° okolo kolmé osy. Počkejte znovu 10 s a druhou naměřenou hodnotu zaznamenejte. f Měřicí přístroj zkalibrujte pouze tehdy, pokud je rozdíl obou naměřených hodnot větší než 0,1°. Zkalibrujte měřící přístroj v té poloze (svisle popř. vodorovně), v níž byl rozdíl naměřených hodnot zjištěn. Kalibrace vodorovných přikládacích ploch (viz obr. E) Plocha, na níž měřící přístroj položíte, se nesmí o více než 5° odchylovat od horizontály. Je-li odchylka větší, bude kalibrace za zobrazení „---“ přerušena. Měřicí přístroj zapněte a položte jej na vodorovnou plochu tak, aby libela 12 směřovala nahoru a displej 11 byl orientovaný k Vám. Počkejte 10 s. Potom stiskněte na ca. 2 s tlačítko kalibrace „CAL“ 4, až se na displeji krátce zobrazí „CAL1“. Poté na displeji bliká naměřená hodnota. Otočte měřící přístroj o 180° kolem svislé osy tak, aby libela i nadále směřovala nahoru, displej 11 se však nachází na od Vás odvrácené straně. Počkejte 10 s. Potom stiskněte znovu tlačítko kalibrace „CAL“ 4. Na displeji se krátce zobrazí „CAL2“. Poté se na displeji objeví naměřená hodnota (už neblikající). Měřicí přístroj je nyní pro tuto přikládací plochu nově zkalibrován. V návaznosti na to musíte měřicí přístroj zkalibrovat pro protilehlou přikládací plochu. K tomu otočte měřicí přístroj okolo vodorovné osy tak, aby libela 12 směřovala dolů a displej 11 k Vám. Položte měřicí přístroj na vodorovnou plochu. Počkejte 10 s. Potom stiskněte na ca. 2 s tlačítko kalibrace „CAL“ 4, až se na displeji krátce zobrazí „CAL1“. Poté na displeji bliká naměřená hodnota. Otočte měřící přístroj o 180° kolem svislé osy tak, aby libela i nadále směřovala dolů, displej 11 se však nachází na od Vás odvrácené straně. Počkejte 10 s. Potom stiskněte znovu tlačítko kalibrace „CAL“ 4. Na displeji se krátce zobrazí „CAL2“. Poté se na displeji objeví naměřená hodnota (už neblikající). Měřicí přístroj je nyní pro obě vodorovné přikládací plochy nově zkalibrován. Upozornění: Pokud nebude měřící přístroj u bodů a otočen kolem osy zobrazené na obrázku, nemůže být kalibrace ukončena („CAL2“ se na displeji neobjeví). Kalibrace svislých přikládacích ploch (viz obr. F) Plocha, na níž měřící přístroj položíte, se nesmí o více než 5° odchylovat od vertikály. Je-li odchylka větší, bude kalibrace za zobrazení „---“ přerušena. Měřicí přístroj zapněte a přiložte jej na svislou plochu tak, aby libela 13 směřovala nahoru a displej 11 byl orientovaný k Vám. Počkejte 10 s. Potom stiskněte na ca. 2 s tlačítko kalibrace „CAL“ 4, až se na displeji krátce zobrazí „CAL1“. Poté na displeji bliká naměřená hodnota. Otočte měřící přístroj o 180° kolem svislé osy tak, aby libela i nadále směřovala nahoru, displej 11 se však nachází na od Vás odvrácené straně. Počkejte 10 s. Potom stiskněte znovu tlačítko kalibrace „CAL“ 4. Na displeji se krátce zobrazí „CAL2“. Poté se na displeji objeví naměřená hodnota (už neblikající). Měřicí přístroj je nyní pro tuto přikládací plochu nově zkalibrován.

V návaznosti na to musíte měřicí přístroj zkalibrovat pro protilehlou přikládací plochu. K tomu otočte měřicí přístroj okolo vodorovné osy tak, aby libela 13 směřovala dolů a displej 11 k Vám. Přiložte měřicí přístroj na svislou plochu. Počkejte 10 s. Potom stiskněte na ca. 2 s tlačítko kalibrace „CAL“ 4, až se na displeji krátce zobrazí „CAL1“. Poté na displeji bliká naměřená hodnota. Otočte měřící přístroj o 180° kolem svislé osy tak, aby libela i nadále směřovala dolů, displej 11 se však nachází na od Vás odvrácené straně. Počkejte 10 s. Potom stiskněte znovu tlačítko kalibrace „CAL“ 4. Na displeji se krátce zobrazí „CAL2“. Poté se na displeji objeví naměřená hodnota (už neblikající). Měřicí přístroj je nyní pro obě svislé přikládací plochy nově zkalibrován. Upozornění: Pokud nebude měřící přístroj u bodů a otočen kolem osy zobrazené na obrázku, nemůže být kalibrace ukončena („CAL2“ se na displeji neobjeví). OBJ_BUCH-1628-002.book Page 105 Monday, August 27, 2012 12:22 PM106 | Slovensky 1 618 C00 62X | (27.8.12) Bosch Power Tools Údržba a servis Údržba a čištění Uskladňujte a převážejte měřící přístroj pouze v dodávané ochranné tašce. Udržujte měřící přístroj vždy čistý. Měřící přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla. Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky. Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího pří- stroje. V případě opravy zašlete měřící přístroj v ochranné tašce 24. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu! Pouze pro země EU: Podle evropské směrnice 2002/96/ES musejí být neupotřebitelné měřící přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Aby ste mohli s týmto meracím prístrojom pracovať bez ohrozenia a bezpečne, musíte si prečítať a dodržiavať všetky pokyny. Nikdy neporušte identifikovateľnosť výstražných značiek na meracom prístroji. TIETO POKYNY SI DOBRE USCHOVAJTE. f Buďte opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mať za následok nebezpečnú expozíciu žiarenia. f Tento merací prístroj sa dodáva s výstražným štítkom (na grafickej strane je na obrázku meracieho prístroja označený číslom 22). f Keď nie je text výstražného štítka v jazyku Vašej krajiny, pred prvým použitím produktu ho prelepte dodanou nálepkou v jazyku Vašej krajiny. f Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepo- zerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjsť k oslepeniu osôb. f Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia. IEC 60825-1:2007<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 OBJ_BUCH-1628-002.book Page 106 Monday, August 27, 2012 12:22 PMSlovensky | 107 Bosch Power Tools 1 618 C00 62X | (27.8.12) f Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb. f Merací prístroj nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná. f Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použiť deti. Mohli by neúmyselne oslepiť iné osoby. f Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. Nedávajte merací prístroj do blízkosti kardiosti- mulátorov. Prostredníctvom magnetov 14 sa vytvára magnetické pole, ktoré môže fungovanie kardiostimulá- torov negatívne ovplyvňovať. f Uschovávajte merací prístroj mimo dosahu magnetických dátových nosičov a magneticky citlivých prístrojov. Účinkom magnetov 14 by mohlo dôjsť k neobnoviteľným stratám dát. Popis produktu a výkonu Vyklopte si láskavo vyklápaciu stranu s obrázkami meracieho prístroja a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Tento merací prístroj je určený na rýchle a precízne meranie sklonov (zošikmení) a uhlov. Tento merací prístroj je optimalizovaný na používanie v uzavretých priestoroch. Vyobrazené komponenty Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie. 1 Tlačidlo zvukový signál 2 Tlačidlo vypínača Meranie sklonu/displej 3 Tlačidlo Zmeniť nulový bod „Alt 0°“ 4 Tlačidlo Kalibrácia/zvýšiť hodnotu indikácie „CAL“ 5 Tlačidlo Zmena meracej jednotky/zmenšiť hodnotu indikácie „° / % / mm/m“ 6 Tlačidlo „Hold/Copy“ 7 Viečko priehradky na batérie Meranie sklonu 8 Tlačidlo na vysunutie nivelačnej pätky 9 Aretačná skrutka nivelačnej pätky 10 Vypínač na zasunutie nivelačnej pätky 11 Displej 12 Horizontálna libela 13 Vertikálna libela 14 Magnety 15 Vedenie remeňa 16 Oporná nožička 17 Nivelačná pätka 18 Statívové uchytenie 1/4" 19 Tlačidlo vypínača lasera 20 Viečko priehradky na batérie 21 Výstupný otvor laserového lúča 22 Výstražný štítok laserového prístroja 23 Sériové číslo 24 Ochranná taška 25 Upevňovací remeň 26 Statív*
