Eco Control - Водяний насос OASE - Безкоштовний посібник користувача

Тип продукту	Контролер насоса для насосів OASE EGC
Бренд	Oase
Модель	Eco Control
Дисплей	Дворядковий підсвічуваний екран
Живлення	Від насоса через з'єднання EGC (без окремого живлення)
Основні функції	Керування насосом (ввімк/вимк, швидкість), активація SFC/DFC, відображення статусу та несправностей
Сумісність	Насоси OASE з підключенням EGC (AquaMax Eco Expert, Aquarius Eco Expert тощо)
Морозостійкість	До -20 °C
Макс. температура води	+35 °C
Зношувані деталі	Ущільнення гнізда EGC
Обслуговування	Очищати насос, перевіряти та замінювати ущільнення EGC (кожні 2 роки, якщо від'єднано)
Безпека	Від'єднуйте занурені пристрої перед входом у воду; не використовуйте, якщо кабель пошкоджено
Встановлення	Кріплення на насос (затискач) або на землю (кілок) або на стіну (рама)
Захист з'єднувачів	Роз'єм EGC з гумовим ущільненням та фіксуючими гвинтами (макс. момент 2 Нм)
Світлодіодні індикатори	Увімк/Вимк (зелений/вимк), Режим (зелений для активного SFC/DFC, червоний миготливий для несправності)
Утилізація	Не викидайте у побутові відходи; зверніться до місцевого підприємства з переробки

Часті запитання - Eco Control OASE

Як встановити Eco Control на мій насос?

Закріпіть утримуючий затискач на ручці насоса, потім натисніть пристрій на затискач. Також можна використовувати кілок або настінну раму.

Чи потребує Eco Control окремого електричного живлення?

Ні, він живиться від насоса через з'єднання EGC. Додаткове живлення не потрібне.

Як запустити або зупинити насос за допомогою Eco Control?

Використовуйте кнопку Увімк/Вимк. Зелений світлодіод вказує, що насос увімкнено.

Що означають різні режими SFC та DFC?

SFC (Seasonal Flow Control) регулює потік відповідно до сезону. DFC (Dynamic Flow Control) дозволяє вибрати попередньо задані сценарії (SCENE 1-12). Використовуйте кнопку Mode для перемикання.

Як регулювати швидкість насоса?

У режимі SPEED використовуйте клавіші зі стрілками для регулювання обертів від 0% до 100%. Коли активовано SFC або DFC, регулювання швидкості недоступне.

Які повідомлення про помилки можуть з'явитися і що робити?

Помилки включають: WARNING NO WATER (сухий хід) – занурити насос; WARNING MOTOR BLOCKED – усунути перешкоду; WARNING HIGH TEMPERATURE – дотримуйтесь 35°C; WARNING HIGH POWER – очистіть насос.

Чи морозостійкий Eco Control?

Так, він витримує мороз до -20°C. При нижчих температурах демонтуйте його та зберігайте в захищеному місці.

Як обслуговувати роз'єм EGC?

Гумове ущільнення має бути чистим і в хорошому стані. Замініть його, якщо воно пошкоджене або старше 2 років. Завжди закріплюйте роз'єм двома гвинтами (макс. 2 Нм).

Чи можна використовувати Eco Control з будь-яким насосом?

Ні, він сумісний лише з насосами OASE, оснащеними з'єднанням EGC, такими як серії AquaMax Eco Expert або Aquarius Eco Expert.

Як утилізувати Eco Control після закінчення терміну служби?

Не викидайте його разом з побутовими відходами. Віднесіть його до пункту збору або зверніться до місцевого підприємства з утилізації відходів.

ПОСІБНИК КОРИСТУВАЧА Eco Control OASE

UK Посібник з експлуатації

Оригінальний посібник з експлуатації. Посібник з експлуатації є частиною комплекту пристрою, тому завжди повинен передаватися разом із ним.

! УВАГА!

▶ Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Інструкція з техніки безпеки Підключення до мережі

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні правила. Електромонтажні роботи може виконувати лише кваліфікований електрик.
  – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати можливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм.
  – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.
• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Штепсельні роз'єми необхідно захистити від впливу вологи.

Безпечна робота

• При пошкодженні електричного кабелю експлуатувати пристрій заборонено.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мере- жевий з'єднувальний кабель замінити неможливо.
• Не переносьте і не тягніть пристрій за електричний кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Забороняється використовувати пристрій у випадку пошкодження корпусу!
• Відкривайте корпус пристрою або його компонентів лише за наявності чітких вказівок щодо цього в інструкції.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Не здійснюйте технічних змін у пристрої.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

- Підключення до насосів OASE з EGC-підключенням, які підходять для керування через цей пристрій.

- Відповідно до технічних характеристик.

Опис виробу

Огляд

□ A Опис

1	Eco Control
2	Каркас для кріплення до стіни, для приєднання затискача або кронштейна
3	Кронштейн
4	Затискач для закріплення ручки насоса
5	Посібник з експлуатації Eco Control

Характеристики

З допомогою Eco Control можна керувати придатними до EGC насосами OASE.

Характеристики:

• Підключення до EGC-гнізда насоса.
  • Дисплей з підсвічуванням
• Робота без окремого джерела живлення.
• Керування потужністю насоса, увімкнення або вимкнення Seasonal Function Control (SFC) та/або Dynamic Function Control (DFC), вибір програм.
• Відображення стану й несправностей насоса.

Встановлення та підключення

Установлення приладу на насосі

Необхідно виконати наступні дії:

□ B

1. Насадити затискач на руків'я насоса.
2. Перемістити прилад на затискач.
3. Вирівняти прилад.

Встановлення приладу на кронштейн

Необхідно виконати наступні дії:

□ C

1. Вставити кронштейн на всю довжину в землю.
2. Перемістити прилад на кронштейн.
3. Перевірити установку на сталість.

Закріплення приладу на стіні

Необхідно виконати наступні дії:

□D

1. Зняти каркас та прикрутити відповідними гвинтами
2. Насадити прилад на каркас.
   – Каркас повинен повністю зафіксуватися.

Підключити пристрій

ПРИМІТКА

Коли вода потрапляє на штекерне з'єднання, пристрій пошкоджується.

▶ Закривайте штекерний з'єднувач або надягайте захисний ковпачок.
▶ Гумове ущільнення має бути чистим і щільно прилягати.
▶ Пошкоджену гумову прокладку слід замінити. Якщо штекерний з'єднувач буде від'єднано, старе гумове ущільнення слід замінити (> 2 роки).
Завжди фіксуйте штекерний з'єднувач або захисний ковпачок обома гвинтами.

Необхідно виконати наступні дії:

□ E

1. Від'єднати захисний ковпак від приладу.
2. Вставити штепсельне з'єднання та зафіксувати обома гвинтами (макс. 2.0 Нм).
   – Гумове ущільнення має бути чистим і щільно прилягати.
   – Пошкоджене гумове ущільнення необхідно замінити.
   – Підключати штекер лише до лівого EGC-гнізда.

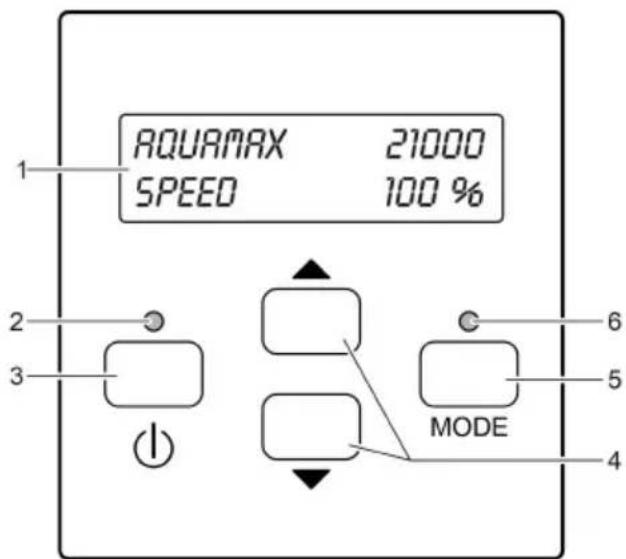

Обслуговування Огляд панелі керування

AMX0033

Опис

1 Дворядковий дисплей з підс- вічуванням

2 Світлодіод «Увімк./Вимк.»

3 Клавіша «Увімк./Вимк.»

4 Клавіші зі стрілками

5 Клавіша «Режим»

6 Світлодіод «РЕЖИМ»

Функція

Показує, увімкнено чи вимкнено насос

Увімкнення та вимкнення насоса

За їх допомогою можна змінити значення в меню або обрати кілька рядків у меню

За її допомогою можна перейти в наступне меню на дисплеї

Безперервний вибір. Перехід з останнього меню у перше.

Відображає стан насоса

Відображення стану

Світлодіоди відображають такі стани:

Світлодіодний індикатор	Статус	Опис
Світлодіод «Увімк./Вимк.»	Зелений	Насос увімкнено
	Не світиться	Насос вимкнено
Світлодіод «РЕЖИМ»	Зелений	Seasonal Function Control (SFC) та/або Dynamic Function Control (DFC) активований
	Миготить червоний	Несправність (→ сигнали збоїв)
	Не світиться	SFC та/або DFC деактивований

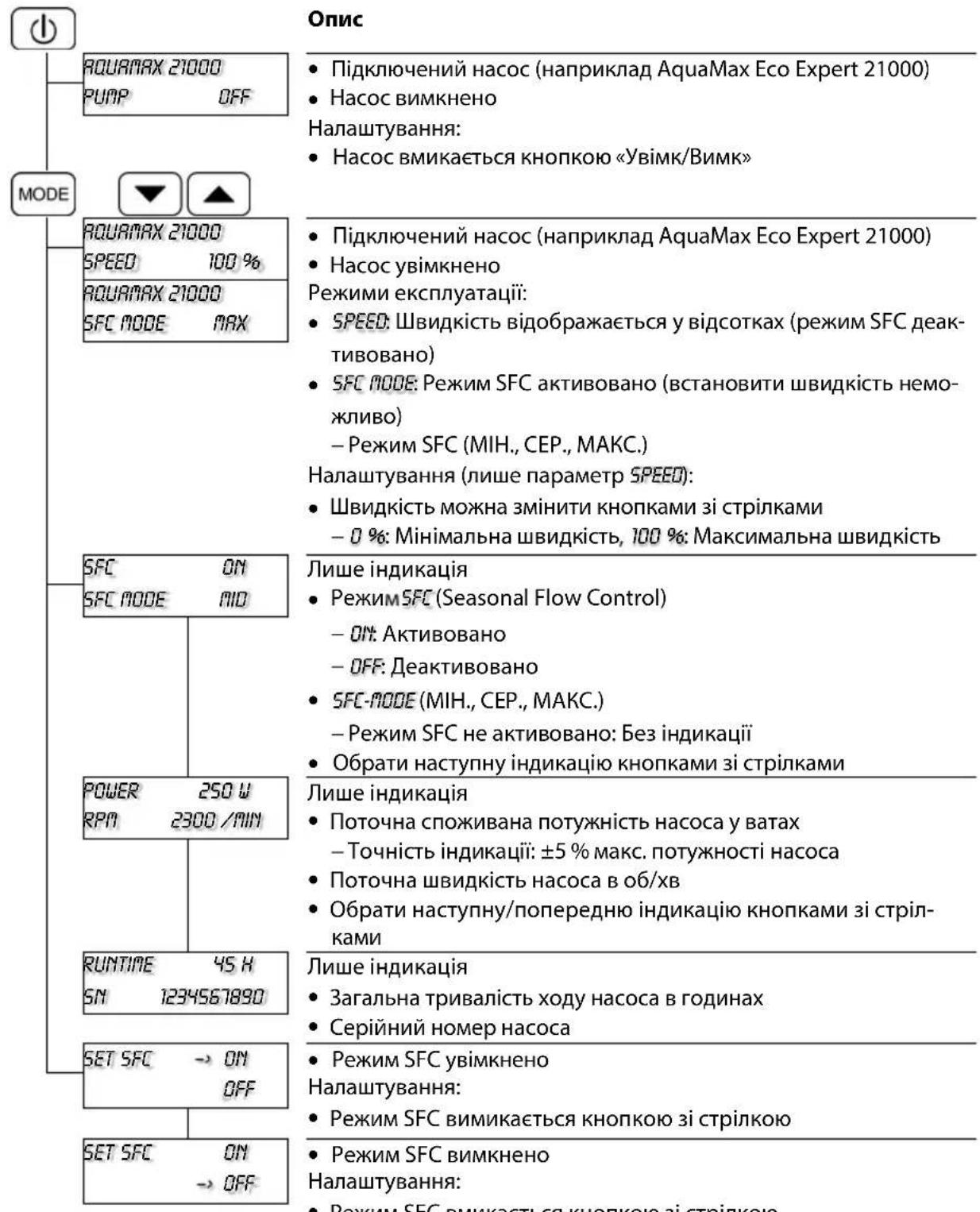

Меню: Насос AquaMax Eco Expert / AquaMax Eco Titanium

Меню та параметри налаштувань при підключенні насоса AquaMax Eco Expert.

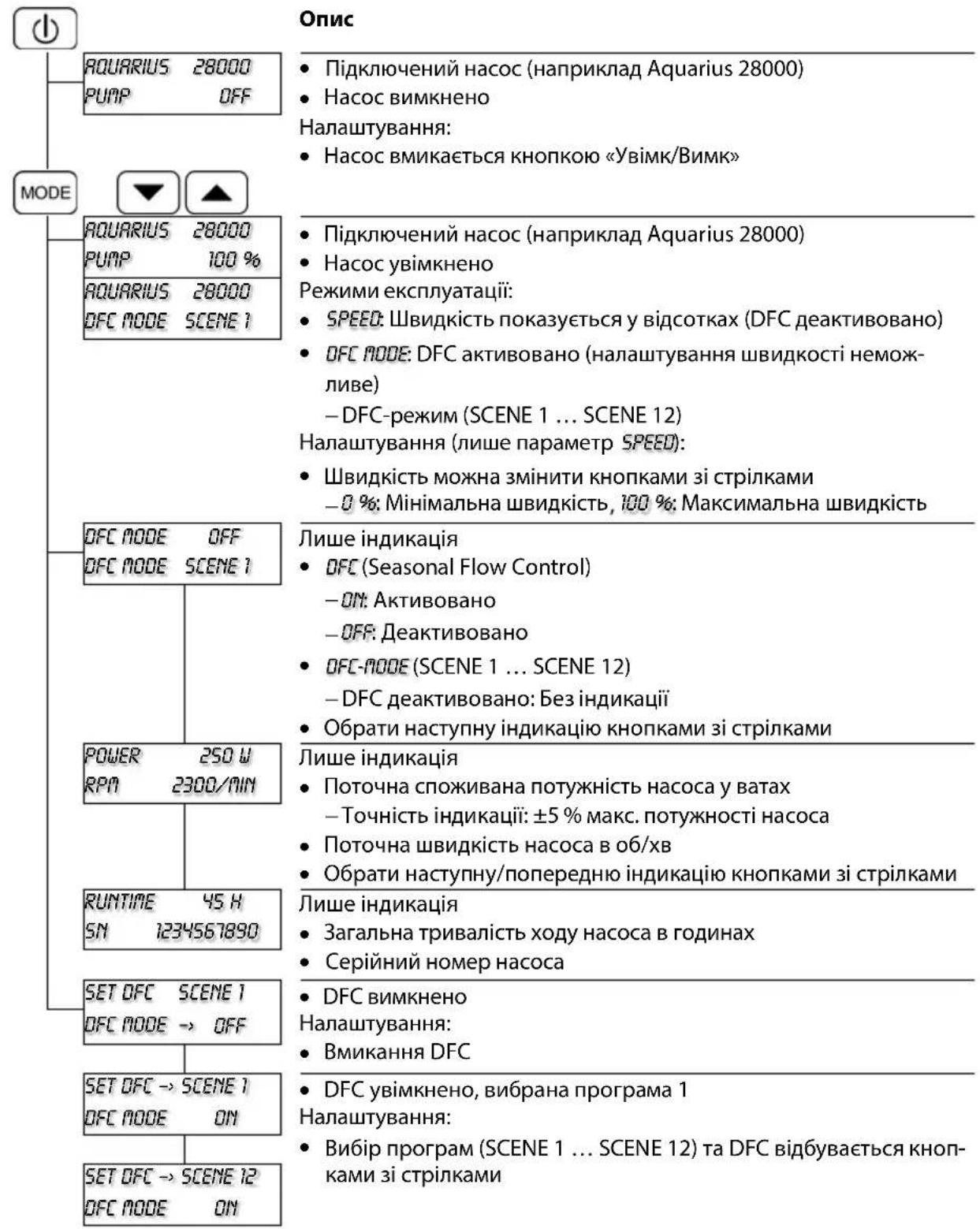

Меню: Насос Aquarius Eco Expert

Меню та параметри налаштувань при підключенні насоса Aquarius Eco Expert.

UK

Зберігання пристрою, в т. ч. взимку

Пристрій морозостійкий до температури -20 °C. В умовах більш низьких температур пристрій необхідно витягнути та зберігати у відповідному місці.

- Захищати EGC-штекер від вологості та забруднення.

Повідомлення про помилку

Після усунення несправності сигнал збою буде автоматично скасовано.

Повідомлення про помилку	Причина	Усунення
WARNINGNO WATER	Насос працював без води (спрацював захист від сухого ходу).	Заповнити насос водою.При використанні у ставку повні-стю занурити насос.Відкачати повітря з підвідного проводу.Усунути блокування у підвідному проводі.
	Корпус фільтра засмітився (спрацював захист від сухого ходу).	Очистити насос
WARNINGMOTOR BLOCKED	Робоче колесо заблокувалось (спрацював захист від сухого ходу).	Дістати вилку з розетки й видалити сторонній предмет. Потім знову ввімкнути насос.
WARNINGHIGH TEMPERATURE	Занадто висока температура навко-лишнього середовища для сухої установки.	Уникати прямого сонячного випромінювання.Температура води не повинна перевищувати +35 °C.
	Занадто висока температура води.	Температура води не повинна перевищувати +35 °C.
WARNINGHIGH POWER	Занадто велике споживання струмуРобоче колесо погано рухаєтьсяДуже забруднена вода	Очистити насос.

Деталі, що швидко зношуються

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.
