Eco Control - Vesipumppu OASE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pumppuohjain OASE EGC -pumpuille
Merkki	Oase
Malli	Eco Control
Näyttö	Kaksirivinen taustavalaistu näyttö
Virtalähde	Pumpun kautta EGC-liitännällä (ei erillistä virtalähdettä)
Päätoiminnot	Pumpun ohjaus (käynnistys/pysäytys, nopeus), SFC/DFC-aktivointi, tila- ja vikanäyttö
Yhteensopivuus	OASE-pumput, joissa on EGC-liitäntä (AquaMax Eco Expert, Aquarius Eco Expert jne.)
Pakkasenkestävyys	Jopa -20 °C
Veden maksimilämpötila	+35 °C
Kulutusosat	EGC-liittimen tiiviste
Huolto	Puhdista pumppu, tarkista ja vaihda EGC-tiivisteet (2 vuoden välein, jos irrotettu)
Turvallisuus	Irrota upotetut laitteet ennen veteen menoa; älä käytä, jos kaapeli on vaurioitunut
Asennus	Kiinnitys pumppuun (pidike) tai maahan (keppi) tai seinään (runko)
Liittimien suoja	EGC-liitin kumitiivisteellä ja kiinnitysruuveilla (max vääntömomentti 2 Nm)
LED-ilmaisimet	Käynnistys/pysäytys (vihreä/sammunut), Tila (vihreä SFC/DFC aktiivisena, punainen vilkkuva vikatilassa)
Kierrätys	Älä hävitä kotitalousjätteiden mukana; ota yhteys paikalliseen jätehuoltoyritykseen

Usein kysytyt kysymykset - Eco Control OASE

Kuinka asennan Eco Controlin pumppuuni?

Kiinnitä pidike pumpun kahvaan ja työnnä laite pidikkeeseen. Voit myös käyttää keppiä tai seinäkiinnikettä.

Tarvitseeko Eco Control erillisen virtalähteen?

Ei, se saa virtansa pumpusta EGC-liitännän kautta. Erillistä virtalähdettä ei tarvita.

Kuinka käynnistän tai pysäytän pumpun Eco Controlilla?

Käytä Käynnistys/pysäytys-painiketta. Vihreä LED osoittaa, että pumppu on käynnissä.

Mitä eri SFC- ja DFC-tilat tarkoittavat?

SFC (Seasonal Flow Control) säätää virtausta vuodenajan mukaan. DFC (Dynamic Flow Control) mahdollistaa esiasetettujen skenaarioiden valinnan (SCENE 1–12). Käytä Tila-painiketta vaihtaaksesi.

Kuinka säädän pumpun nopeutta?

SPEED-tilassa käytä nuolinäppäimiä säätääksesi nopeutta 0% – 100%. Kun SFC tai DFC on aktiivinen, nopeuden säätö ei ole käytettävissä.

Mitä virheilmoituksia voi ilmetä ja mitä teen?

Virheitä ovat: WARNING NO WATER (kuivakäynti) – upota pumppu; WARNING MOTOR BLOCKED – poista este; WARNING HIGH TEMPERATURE – noudata 35°C rajaa; WARNING HIGH POWER – puhdista pumppu.

Onko Eco Control pakkasenkestävä?

Kyllä, se kestää pakkasta -20°C asti. Sen alle menevissä lämpötiloissa irrota se ja säilytä suojassa.

Kuinka hoidan EGC-liitintä?

Kumitiivisteen on oltava puhdas ja hyvässä kunnossa. Vaihda se, jos se on vaurioitunut tai yli 2 vuotta vanha. Kiinnitä liitin aina molemmilla ruuveilla (max 2 Nm).

Voinko käyttää Eco Controlia minkä tahansa pumpun kanssa?

Ei, se on yhteensopiva vain OASE-pumppujen kanssa, joissa on EGC-liitäntä, kuten AquaMax Eco Expert- tai Aquarius Eco Expert -sarjat.

Kuinka hävitän Eco Controlin käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteisiin. Vie se keräyspisteeseen tai ota yhteys paikalliseen jätehuoltoyritykseen.

KÄYTTÖOHJE Eco Control OASE

Alkuperäisen käyttöohjeen käännös. Tämä käyttöohje kuuluu laitteeseen ja se on aina luovutettava laitteen mukana uusille omistajille.

! VAROITUS

• Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
  — Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Pistoliitännät on suojattava kosteudelta.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohto on viallinen.
• Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Jos kotelo on viallinen, laitetta ei saa käyttää.
• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun tässä käyttöohjeessa ni- menomaisesti kehotetaan näin tekemään.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Liitäntä EGC-liitännällä OASE-pumppuihin, joita voi ohjata tällä laitteella.
• Teknisiä tietoja noudattaen.

Tuotekuvaus

Yleiskatsaus

☐ A	Kuvaus
1	Eco Control
2	Teline, jolla laite kiinnitetään seinään, maavartaaseen tai kiinnitysosaan
3	Maavarras
4	Kiinnitysosa, jolla laite kiinnitetään pumpun sankaan
5	Käyttöohje Eco Control

Ominaisuudet

Eco Control -järjestelmällä voi ohjata EGC-yhteensopivia OASE-pumppuja.

Ominaisuudet:

• Liitäntä pumpun EGC-liittimeen.
  • Taustavalaistu näyttö.
• Käyttö ilman erillistä virtalähdettä.
• Pumpun tehon ohjaus, Seasonal Function Control (SFC)- tai Dynamic Function Control (DFC) - toiminnon kytkentä tai katkaisu, ohjelmien valinta.
• Pumpun tila ja toimintahäiriöt näkyvät näytöllä.

Paikoilleen asettaminen ja yhdistäminen Laitteen kiinnittäminen pumpun päälle

Toimit näin:

□ B

1. Kiinnitä kiinnitysosa pumpun sankaan.
2. Aseta laite kiinnitysosaan.
3. Käännä laite sopivaan asentoon.

Laitteen kiinnittäminen maavartaaseen

Toimit näin:

□ C

1. Pistä maavarras koko pituudeltaan maahan.
2. Kiinnitä laite maavartaaseen.
3. Tarkasta sen tukevuus.

Laitteen kiinnittäminen seinälle

Toimit näin:

□D

1. Irrota teline laitteesta ja kiinnitä teline ruuveilla seinälle.
2. Aseta laite telineeseen.
3. Varmista, että laite napsahtaa kiinni telineeseen.

Laitteen kiinnittäminen

OHJE

Laite vaurioituu, jos vettä pääsee sisään pistoliittimeen.

▶ Liitä pistoliitin tai aseta suojakorkki.
▶ Kumitiivisteen on oltava puhdas ja tiiviisti paikoillaan.
▶ Vaurioitunut kumitiiviste on vaihdettava. Jos pistoliitin irtoaa, on vanha kumitiiviste (> 2 vuotta) vaihdettava.
▶ Varmista pistoliitin tai suojakorkki aina molemmilla ruuveilla.

Toimit näin:

□ E

1. Irrota laitteen suoja.
2. Kiinnitä pistoliitin ja varmista se kahdella ruuvilla (enint. 2,0 Nm (enint. 18 lb-in)).
3. Kumitiivisteen on oltava puhdas ja tiiviisti paikoillaan.
   – Vaihda vaurioitunut kumitiiviste.
   — Liitä pistoke vain vasemmanpuoleiseen EGC-liittimeen.

Käyttö

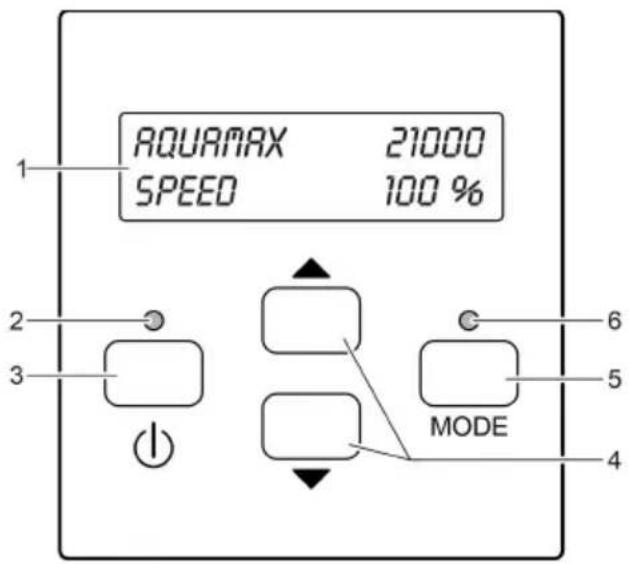

Ohjauksen yleiskuva

AMX0033

Kuvaus

1 Taustavalaistu kaksirivinen näyttö

2 LED-merkkivalot päälle/pois

3 Virtapainike

4 Nuolinäppäimet

5 Tilapainike

6 TILAN MERKKIVALO

Toiminta

Näyttää, onko pumppu päällä vai pois päältä

Pumpun kytkeminen päälle ja pois päältä

Valikon arvojen muuttaminen tai uusien rivien valinta valikoissa

Seuraavan valikon valinta näytöllä

Valinta toimii keskeytyksettä. Viimeisestä valikosta siir- rytään takaisin ensimmäiseen valikkoon.

Näyttää pumpun tilan

Tilanäytöt

Merkkivalot ilmaisevat seuraavia tiloja:

LED	Tila	Kuvaus
LED-merkkivalotpäälle/pois	Vihreä	Pumppu on kytketty päälle
	Pois päältä	Pumppu on kytketty pois päältä
TILAN MERKKIVALO	Vihreä	Seasonal Function Control (SFC) tai Dynamic Function Control (DFC) on käytössä
	Punainen vilkkuu	Häiriö (→ Vikailmoitukset)
	Pois päältä	SFC tai DFC on pois käytöstä

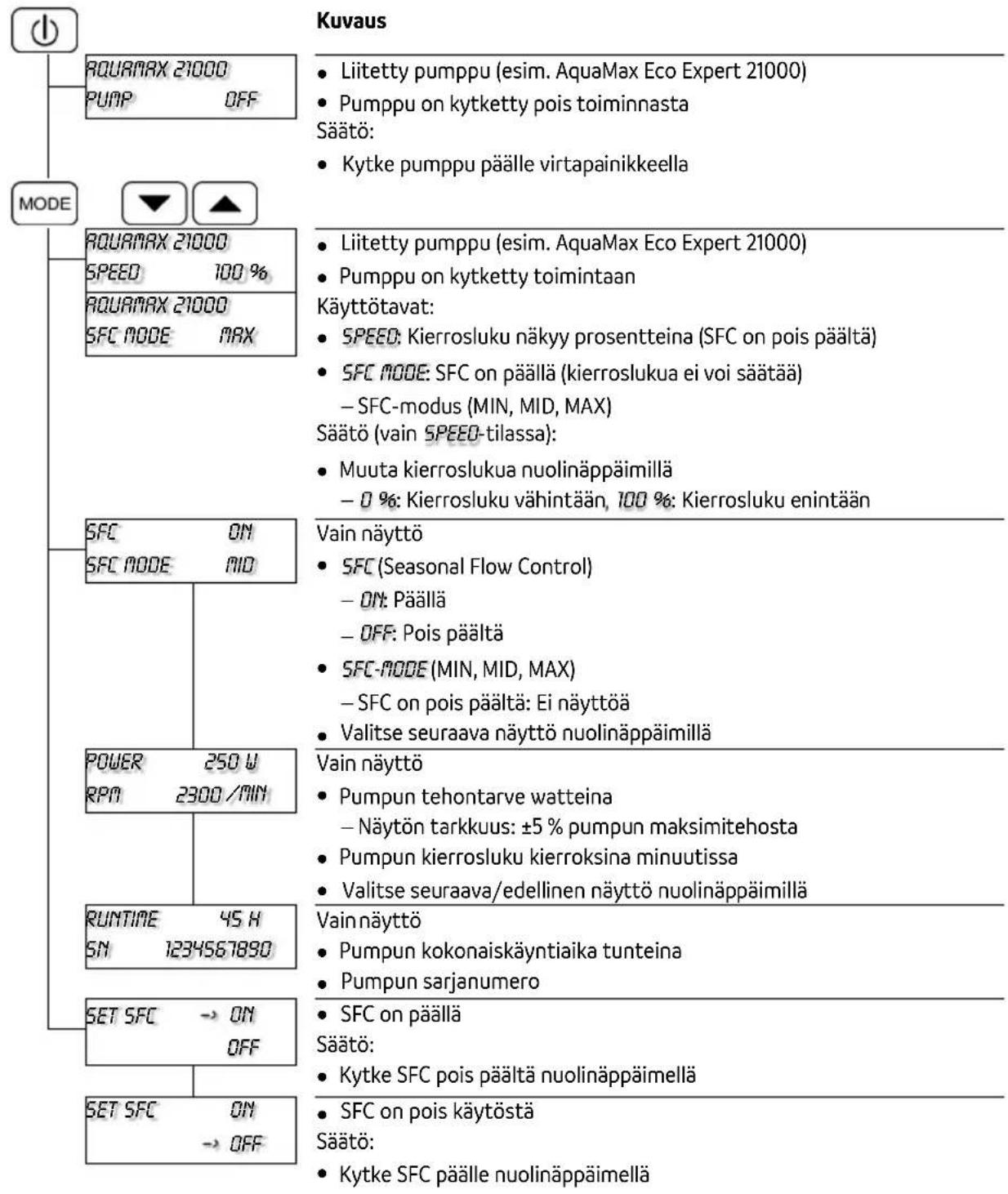

Valikko: AquaMax Eco Expert- / AquaMax Eco Titanium -pumppu

Valikot ja asetusmahdollisuudet liitettäessä pumppua AquaMax Eco Expert.

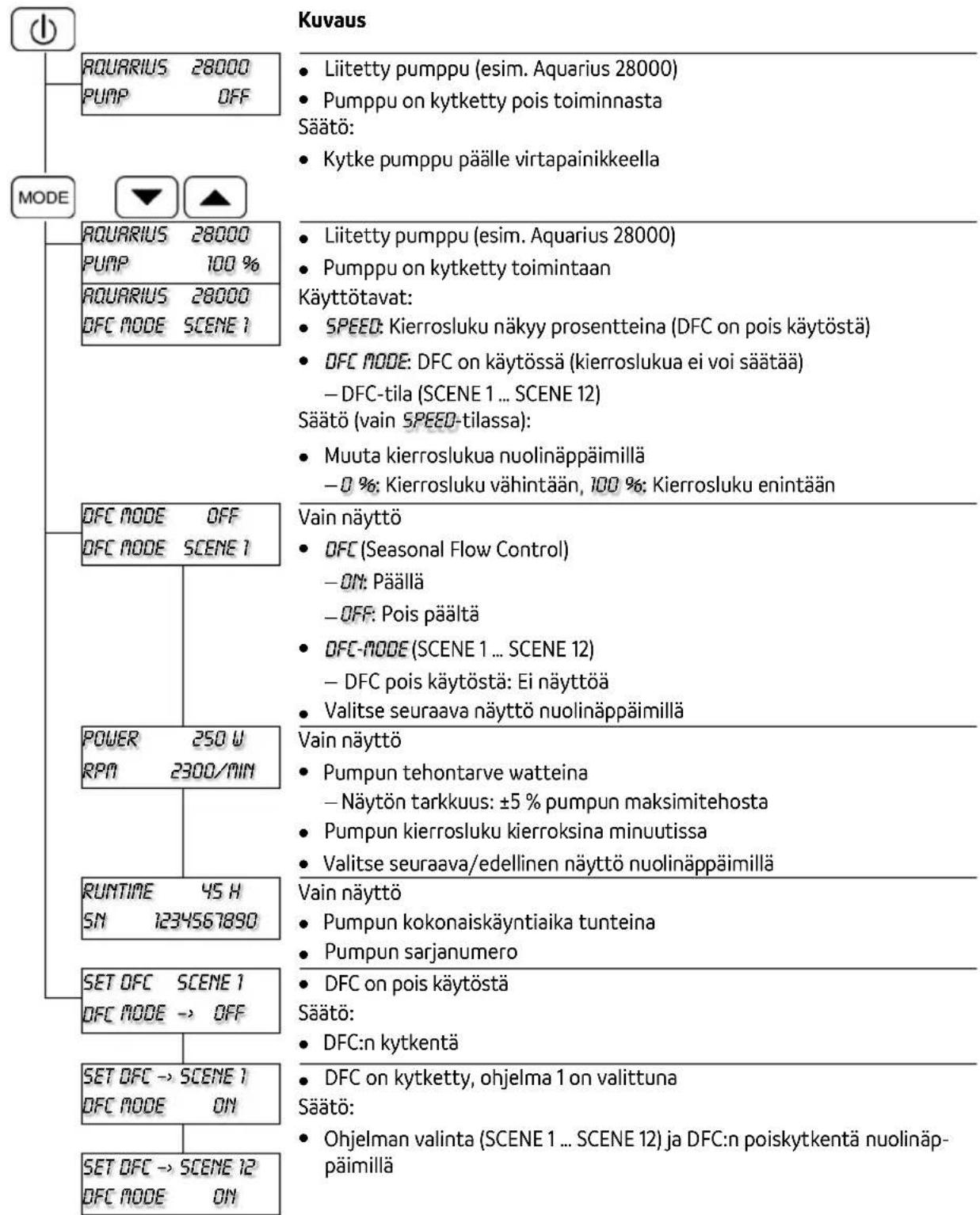

Valikko: Aquarius Eco Expert -pumppu

Valikot ja asetusmahdollisuudet liitettäessä pumppua Aquarius Eco Expert.

Varastointi/säilytys talven yli

Laite on jäätymissuojattu lämpötilaan -20 °C saakka. Alhaisemmissa lämpötiloissa laite on pois-tettava ja varastoitava.

- Suojaa EGC-pistoke kosteudelta ja lialta.

Virheilmoitukset

Häiriöilmoitus häviää näytöltä automaattisesti, kun vika on korjattu.

Virheilmoitus	Syy	Korjaaminen
WARNINGNO WATER	Pumppu on käynyt kuivana (kuivakäyntisuoja on lauennut).	Täytä pumppu vedellä.Jos käytät laitetta lammikossa, upotalaite kokonaan veden alle.Ilmaa syöttöletku.Poista syöttöletkusta tukokset.
	Suodatinkotelo on tukossa (kuivakäyntisuoja on lauennut).	Puhdista pumppu
WARNINGMOTOR BLOCKED	Käyntiyksikkö on tukossa (kuivakäyntisuoja on lauennut).	Irrota verkkopistoke ja poista tukkeutuma.Kytke pumppu sen jälkeen taas päälle.
WARNINGHIGH TEMPERATURE	Ympäristön lämpötila on liian korkea, kunlaite ei ole vedessä.	Älä jätä laitetta suoraan auringonpaisteeseen.Noudata veden maksimilämpötilaa +35 °C.
	Veden lämpötila on liian korkea.	Noudata veden maksimilämpötilaa +35 °C.
WARNINGHIGH POWER	Liian voimakas sähkövirtaKäyntiyksikössä käyntiongelmiaErittäin likainen vesi	Puhdista pumppu.

Kuluvat osat

• EGC-pistokkeen tiiviste

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.
