Tipo di prodotto	Controllore di pompa per pompe OASE EGC
Marca	Oase
Modello	Eco Control
Display	Schermo retroilluminato a due righe
Alimentazione	Dalla pompa tramite connessione EGC (senza alimentazione separata)
Funzioni principali	Comando della pompa (accensione/spegnimento, velocità), attivazione SFC/DFC, visualizzazione stato e difetti
Compatibilità	Pompe OASE con collegamento EGC (AquaMax Eco Expert, Aquarius Eco Expert, ecc.)
Resistenza al gelo	Fino a -20 °C
Temperatura acqua max.	+35 °C
Parti di usura	Guarnizione della presa femmina EGC
Manutenzione	Pulire la pompa, controllare e sostituire le guarnizioni EGC (ogni 2 anni se scollegato)
Sicurezza	Scollegare i dispositivi sommersi prima di entrare in acqua; non utilizzare se il cavo è danneggiato
Installazione	Fissaggio su pompa (morsetto) o a terra (picchetto) o a parete (telaio)
Protezione dei connettori	Connettore EGC con guarnizione in gomma e viti di fissaggio (coppia max. 2 Nm)
Indicatori LED	Accensione/Spegnimento (verde/spento), Modalità (verde per SFC/DFC attivo, rosso lampeggiante per difetto)
Riciclaggio	Non smaltire nei rifiuti domestici; contattare l'azienda locale di trattamento

Domande frequenti - Eco Control OASE

Come installare l'Eco Control sulla mia pompa?

Fissare il morsetto di fissaggio sulla maniglia della pompa, quindi spingere il dispositivo sul morsetto. È possibile utilizzare anche il picchetto o il telaio a parete.

L'Eco Control necessita di un'alimentazione elettrica separata?

No, viene alimentato dalla pompa tramite la connessione EGC. Non è necessaria alcuna alimentazione aggiuntiva.

Come avviare o arrestare la pompa con l'Eco Control?

Utilizzare il tasto Accensione/Spegnimento. Il LED verde indica che la pompa è in circuito.

Cosa significano le diverse modalità SFC e DFC?

SFC (Seasonal Flow Control) adatta la portata in base alla stagione. DFC (Dynamic Flow Control) consente di selezionare scenari predefiniti (SCENE 1 a 12). Utilizzare il tasto Modalità per passare da una all'altra.

Come regolare la velocità della pompa?

In modalità SPEED, utilizzare i tasti freccia per regolare la velocità dallo 0% al 100%. Quando SFC o DFC è attivo, la regolazione della velocità non è disponibile.

Quali messaggi di errore possono apparire e cosa fare?

Gli errori includono: WARNING NO WATER (marcia a secco) – immergere la pompa; WARNING MOTOR BLOCKED – rimuovere l'ostacolo; WARNING HIGH TEMPERATURE – rispettare i 35°C; WARNING HIGH POWER – pulire la pompa.

L'Eco Control è resistente al gelo?

Sì, sopporta il gelo fino a -20°C. Al di sotto, smontarlo e conservarlo al riparo.

Come mantenere il connettore EGC?

La guarnizione in gomma deve essere pulita e in buone condizioni. Sostituirla se danneggiata o se ha più di 2 anni. Fissare sempre il connettore con le due viti (max 2 Nm).

Posso utilizzare l'Eco Control con qualsiasi pompa?

No, è compatibile solo con le pompe OASE dotate di collegamento EGC, come le serie AquaMax Eco Expert o Aquarius Eco Expert.

Come smaltire l'Eco Control a fine vita?

Non gettarlo nei rifiuti domestici. Portarlo a un punto di raccolta o contattare l'azienda locale di trattamento dei rifiuti.

MANUALE UTENTE Eco Control OASE

Istruzioni originali Le istruzioni fanno parte dell'apparecchio e devono essere sempre consegnate ad altri utilizzatori insieme a esso.

AVVERTENZA

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali.
• Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Proteggere i connettori dall'infiltrazione di umidità.

Funzionamento sicuro

• Se il cavo elettrico è difettoso, l'apparecchio non deve essere fatto funzionare.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• L'apparecchio non deve venire usato in caso di scatola difettosa.
• Aprire l'alloggiamento dell'apparecchio o dei relativi componenti solo se ciò è espressamente indicato nelle presenti istruzioni.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Non apportate mai modifiche tecniche all'apparecchio.
• Utilizzare solo solo parti di ricambio e accessori originali.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

- Collegamento con pompe OASE con attacco EGC adatte per il controllo tramite questo apparecchio.

- Rispettando i dati tecnici.

Descrizione del prodotto

Prospetto

☐ A	Descrizione
1	Eco Control
2	Telaio di fermo per il fissaggio a muro, per l'alloggiamento del picchetto di terra o del morsetto di fissaggio
3	Picchetto di terra
4	Morsetto per il fissaggio sull'impugnatura della pompa
5	Istruzioni d'uso Eco Control

Caratteristiche

Con Eco Control è possibile comandare pompe OASE compatibili con EGC.

Caratteristiche:

• Collegamento con la presa EGC della pompa.
• Display illuminato.
• Funzionamento senza alimentazione elettrica separata.
• Comando della potenza della pompa, accensione o spegnimento di Seasonal Function Control (SFC)o Dynamic Function Control (DFC), selezione di programmi.
• Visualizzare stato e anomalie della pompa.

Installazione e allacciamento

Fissare l'apparecchio sulla pompa

Procedere nel modo seguente:

□ B

1. Applicare il morsetto di fissaggio sull'impugnatura della pompa.
2. Spingere l'apparecchio sul morsetto di fissaggio.
3. Allineare l'apparecchio.

Installare l'apparecchio sul picco di terra

Procedere nel modo seguente:

□ C

1. Piantare il picco di terra nel terreno con tutta la lunghezza.
2. Spingere l'apparecchio sul picco di terra.
3. Controllare la stabilità.

Fissare l'apparecchio sulla parete

Procedere nel modo seguente:

□D

1. Rimuovere il telaio di fermo e poi fissarlo con le viti.
2. Applicare l'apparecchio sul telaio di fermo.
   — Il telaio di fermo deve innestarsi in posizione.

Collegare l'apparecchio

NOTA

L'apparecchio viene danneggiato se nel connettore penetra acqua.

▶ Collegare il connettore o mettere la calotta di protezione.
▶ La guarnizione di gomma deve essere pulita e alloggiare con esattezza.
▶ Una guarnizione di gomma danneggiata deve essere sostituita. Una guarnizione in gomma vecchia (> 2 anni) deve essere sostituita quando si scollega il connettore.
▶ Fissare sempre il connettore o la calotta di protezione con le due viti.

Procedere nel modo seguente:

□ E

1. Rimuovere la calotta di protezione dall'apparecchio.
2. Inserire il connettore a spina e poi bloccarlo con le due viti (max. 2.0 Nm (max. 18 lb-in)).
   — La guarnizione di gomma deve essere pulita e alloggiare con esattezza.
   — Sostituire la guarnizione di gomma danneggiata.
   — Collegare la spina solo con la presa EGC sinistra.

Impiego

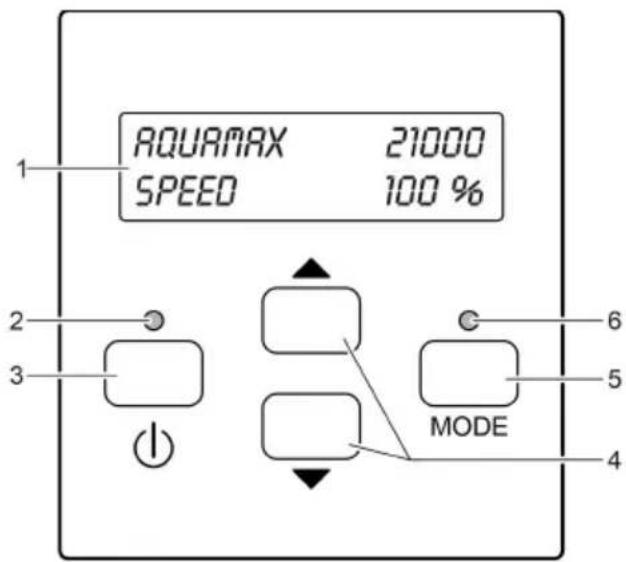

Prospetto del sistema di comando

AMX0033

Descrizione

1 Display a due righe con retroilluminazione

2 LED „ON/OFF“ Indica se la pompa è avviata o spenta

4 Tasti freccia Modificare i valori nei menu o selezionare altre righe nel menu

5 Tasto „Mode“ Selezionare il menu successivo sul display

La selezione è progressiva. Si passa dall'ultimo al primo menu.

6 LED „MODE“ Indica lo stato della pompa

Indicazioni di stato

I LED segnalano i seguenti stati:

LED	Stato	Descrizione
LED „ON/OFF“	Verde	La pompa è avviata
	OFF	La pompa è spenta.
LED „MODE“	Verde	Seasonal Function Control (SFC) opp. Dynamic Function Control (DFC) è attivato.
	Rosso lampeggiante	Anomalia ( messaggi di errore)
	OFF	SFC opp. DFC è disattivato.

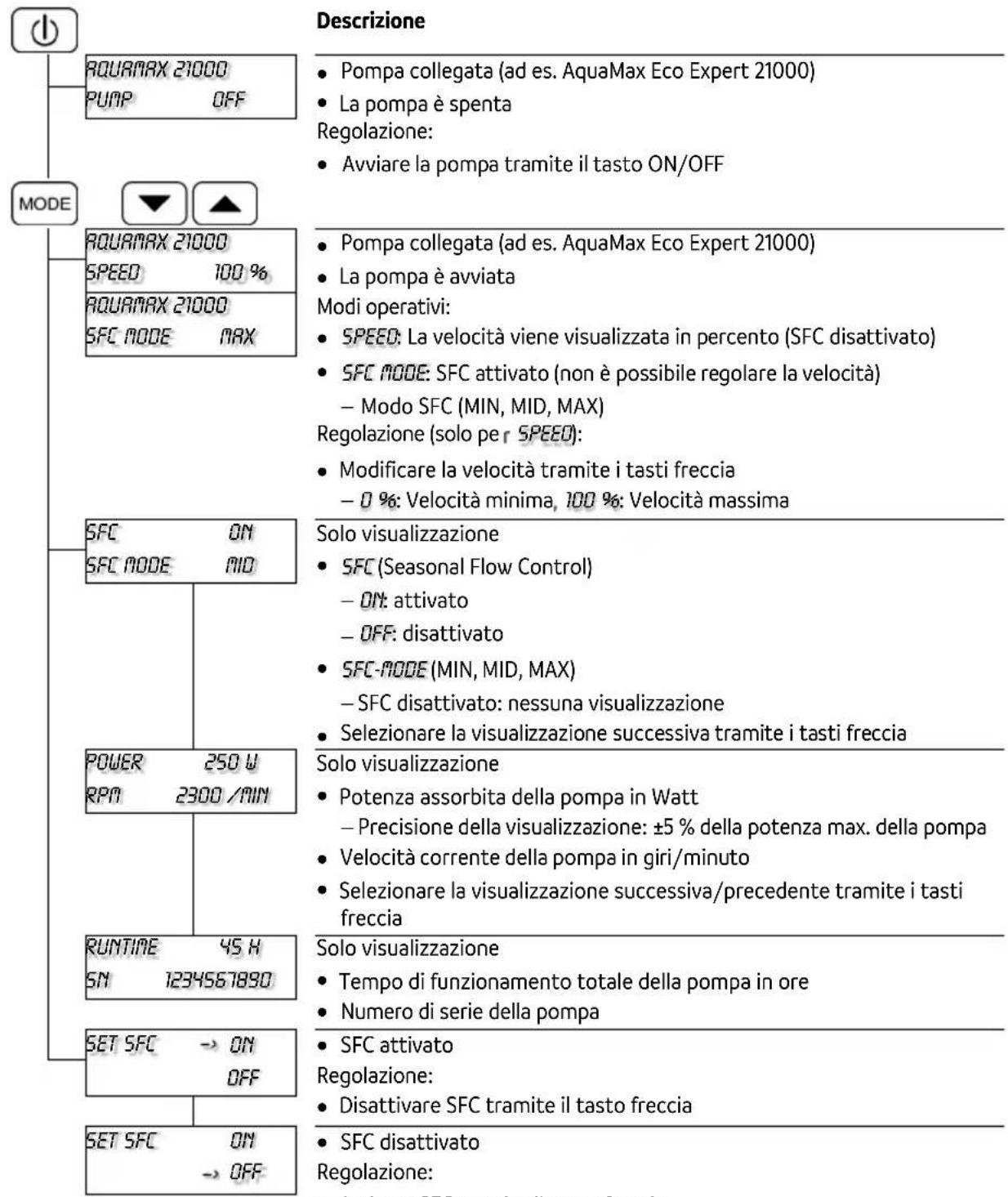

Menu: Pompa AquaMax Eco Expert / AquaMax Eco Titanium

Menu e possibilità di impostazione al collegamento di una pompa AquaMax Eco Expert.

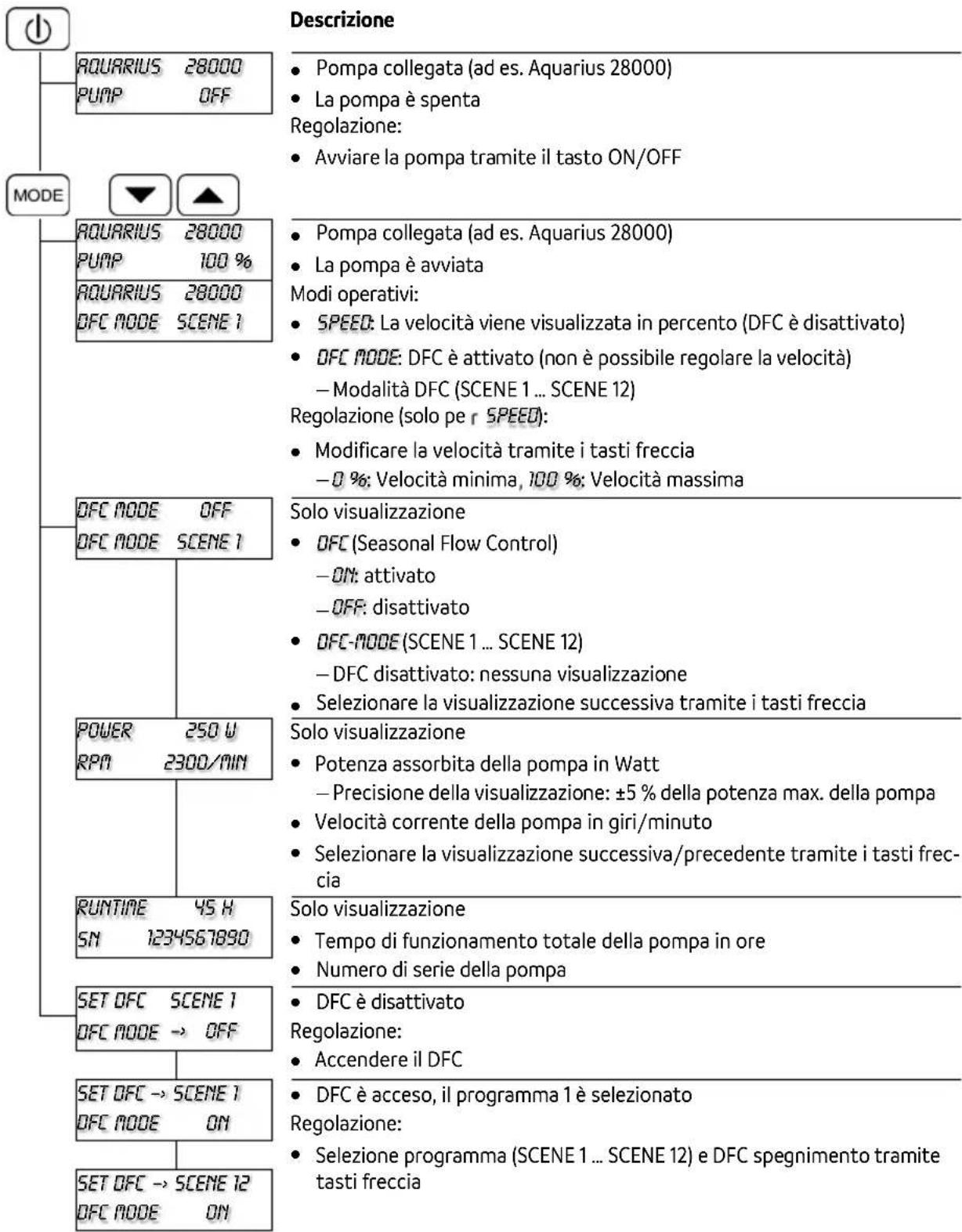

Menu: Pompa Aquarius Eco Expert

Menu e possibilità di impostazione al collegamento di una pompa Aquarius Eco Expert.

Immagazzinaggio/Invernaggio

L'apparecchio è a prova di gelo fino a -20°C. In caso di temperature più basse, smontare e immagazzinare l'apparecchio.

- Proteggere i connettori EGC contro l'umidità e lo sporco.

Messaggi di errore

Il messaggio di errore si spegne automaticamente una volta eliminata l'anomalia.

Messaggio di errore	Causa	Rimedio
WARNINGNO WATER	La pompa funziona a secco (dispositivo di protezione scattato).	• Riempire completamente la pompa.• Immergere completamente la pompa in caso di funzionamento nel laghetto.• Ventilare il tubo di alimentazione.• Eliminare l'intasamento nel tubo di alimentazione.
	Scatola del filtro intasata (il dispositivo di protezione contro il funzionamento a secco è scattato).	Pulire la pompa
WARNINGMOTOR BLOCKED	L'unità rotante è bloccata (il dispositivo di protezione contro il funzionamento a secco è scattato).	Staccare la spina di rete e togliere l'osta-colo. Poi riavviare la pompa.
WARNINGHIGH TEMPERATURE	Temperatura ambiente per l'installazione a secco troppo elevata.	• Evitare irradiazioni solari dirette.• La temperatura max. dell'acqua non deve superare +35 °C.
	Temperatura dell'acqua troppo elevata.	La temperatura max. dell'acqua non deve superare +35 °C.
WARNINGHIGH POWER	Assorbimento di corrente troppo elevato• L'unità rotante presenta durezza di azionamento• Acqua molto sporca	Pulire la pompa.

Pezzi soggetti a usura

- Guarnizione, spina EGC

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.
