FIGYELMEZTETÉS Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz- szes elektromos készüléket. Ellenkező esetben áramütés okozta halá- los vagy súlyos sérülések veszélye áll fenn. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha fel- ügyelet alatt állnak, vagy a készülék biztonságos használata vonatko- zásában eligazításban részesültek, és megértették az ebből eredő ve- szélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

Biztonsági útmutatások Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere- lést csak villamossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előíráso- kat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.

• Óvja a dugós csatlakozókat a nedvességtől.HU

Biztonságos üzemeltetés

• Sérült elektromos vezeték esetén a készüléket tilos használni.

• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóve- zetéket nem lehet kicserélni.

• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Sérült ház esetén a készüléket nem szabad használni.

• Csak akkor nyissa fel a készülék vagy a hozzá tartozó részek házát, ha erre a jelen útmutató kifejezetten felszólítja.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon. Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Csatlakoztatás olyan EGC csatlakozóval rendelkező OASE szivattyúkhoz, amelyek alkalmasak az ezen a készüléken keresztül történő vezérlésre.

• A műszaki adatok betartása mellett. Termékleírás Áttekintés

Tartókeret falra rögzítéshez, földbe szúrható rögzítőnyárs vagy tartó kapocs rögzítéséhez

Földbe szúrható cövek

Tartó kapocs a szivattyú fogantyújára történő rögzítéshez

Használati útmutató Eco Control

Tulajdonságok Az Eco Control vezérlővel EGC-képes OASE szivattyúk vezérelhetők. Tulajdonságok:

• Csatlakoztatás a szivattyú EGC csatlakozójára.

• Megvilágított kijelző.

• Üzemelés külön áramellátás nélkül.

• Szivattyú teljesítmény vezérlése, Seasonal Function Control (SFC), ill. Dynamic Function Cont- rol (DFC) be- vagy kikapcsolása, programok választása.

• A szivattyú állapotának és hibáinak megjelenítése.82 Felállítás és csatlakoztatás A készülék rögzítése a szivattyúra Ez az alábbiak szerint végezhető el:

1. Helyezze a tartó kapcsot a szivattyú fogantyújára.

2. Tolja a készüléket a tartó kapocsra.

3. Állítsa be a készüléket.

A készülék felállítása földbe szúrható rögzítőnyárssal Ez az alábbiak szerint végezhető el:

1. A földbe szúrható rögzítőnyársat teljes hosszában szúrja le a földbe.

2. Tolja a készüléket a cövekre.

3. Ellenőrizze a stabilitást.

A készülék rögzítése falra Ez az alábbiak szerint végezhető el:

1. Húzza le a tartókeretet és rögzítse megfelelő csavarokkal.

2. Helyezze a készüléket a tartókeretre.

– A rögzítőkeretnek be kell pattannia. A készülék csatlakoztatása TUDNIVALÓ: A készülék tönkremegy, ha víz jut be a dugós csatlakozókba. Csatlakoztassa a dugaszolható csatlakozót vagy helyezze fel a védősapkát. A gumitömítésnek tisztának kell lennie és pontosan kell illeszkednie. A sérült gumitömítést ki kell cserélni. Ha a dugaszolható csatlakozót oldják, akkor a gumitömí- tést ki kell cserélni, ha régebbi (több mint 2 éves). Mindig mindkét csavarral biztosítsa a dugaszolható csatlakozót vagy a védősapkát. Ez az alábbiak szerint végezhető el:

1. Vegye le a készülékről a védősapkát.

2. Illessze fel a dugaszolható összekötőt, és biztosítsa a két csavarral (max. 2,0 Nm (max. 18 lb-

in)). – A gumitömítésnek tisztának kell lennie, és pontosan kell illeszkednie. – A sérült gumitömítést cserélje ki. – A dugaszt csak a bal oldali EGC csatlakozóaljzatra csatlakoztassa.HU

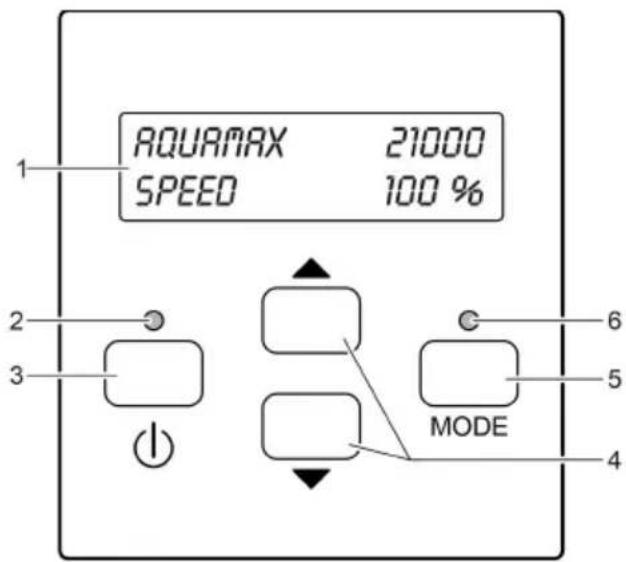

Kezelés Vezérlés áttekintése

Kétsoros kijelző háttérvilágítással

Azt jelzi, hogy a szivattyú be vagy ki van -e kapcsolva.

A szivattyú be - vagy kikapcsolása

Értékek módosítása a menükben, vagy további sorok vá- lasztása az adott menüben

Következő menü választása a kijelzőn

A kiválasztás folyamatos. A kijelző az utolsó menüről az első menüre vált.

A szivattyú állapotát jelzi.

Állapotkijelzések A LED-ek a következő állapotokat jelzik: LED Állapot Leírás „Be/Ki“ LED

Zöld A szivattyú be van kapcsolva. Nem világít. A szivattyú ki van kapcsolva. „MODE“ LED Zöld A Seasonal Function Control (SFC), ill. a Dynamic Function Control (DFC) funkció aktiválva van. Pirosan villog Zavar (→ Hibajelzések) Nem világít.

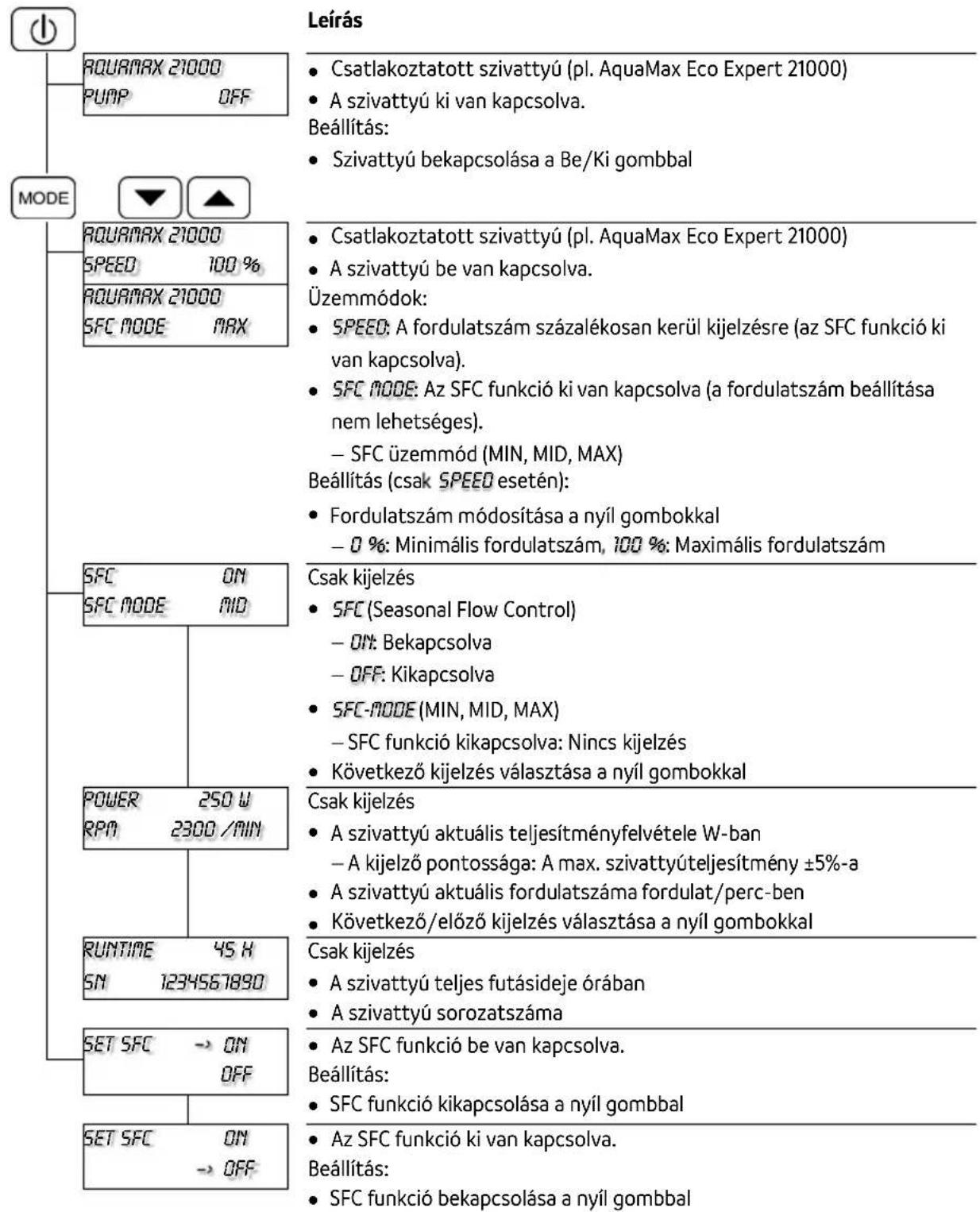

Az SFC, ill. DFC funkció ki van kapcsolva.84 Menü: AquaMax Eco Expert / AquaMax Eco Titanium szivattyú Menük és beállítási lehetőségek szivattyú csatlakoztatásánál AquaMax Eco Expert.

Csatlakoztatott szivattyú (pl. AquaMax Eco Expert 21000)

A szivattyú ki van kapcsolva. Beállítás:

• Szivattyú bekapcsolása a Be/Ki gombbal

Csatlakoztatott szivattyú (pl. AquaMax Eco Expert 21000)

A szivattyú be van kapcsolva. Üzemmódok:

SPEED: A fordulatszám százalékosan kerül kijelzésre (az SFC funkció ki van kapcsolva).

SFC MODE: Az SFC funkció ki van kapcsolva (a fordulatszám beállítása nem lehetséges). − SFC üzemmód (MIN, MID, MAX) Beállítás (csak SPEED esetén):

Fordulatszám módosítása a nyíl gombokkal

0 %: Minimális fordulatszám, 100 %: Maximális fordulatszám

SFC-MoDE (MIN, MID, MAX) − SFC funkció kikapcsolva: Nincs kijelzés

Következő kijelzés választása a nyíl gombokkal

A szivattyú aktuális teljesítményfelvétele W-ban − A kijelző pontossága: A max. szivattyúteljesítmény ±5%-a

A szivattyú aktuális fordulatszáma fordulat/perc-ben

Következő/előző kijelzés választása a nyíl gombokkal

A szivattyú teljes futásideje órában

A szivattyú sorozatszáma

Az SFC funkció be van kapcsolva. Beállítás:

SFC funkció kikapcsolása a nyíl gombbal

Az SFC funkció ki van kapcsolva. Beállítás:

SFC funkció bekapcsolása a nyíl gombbalHU

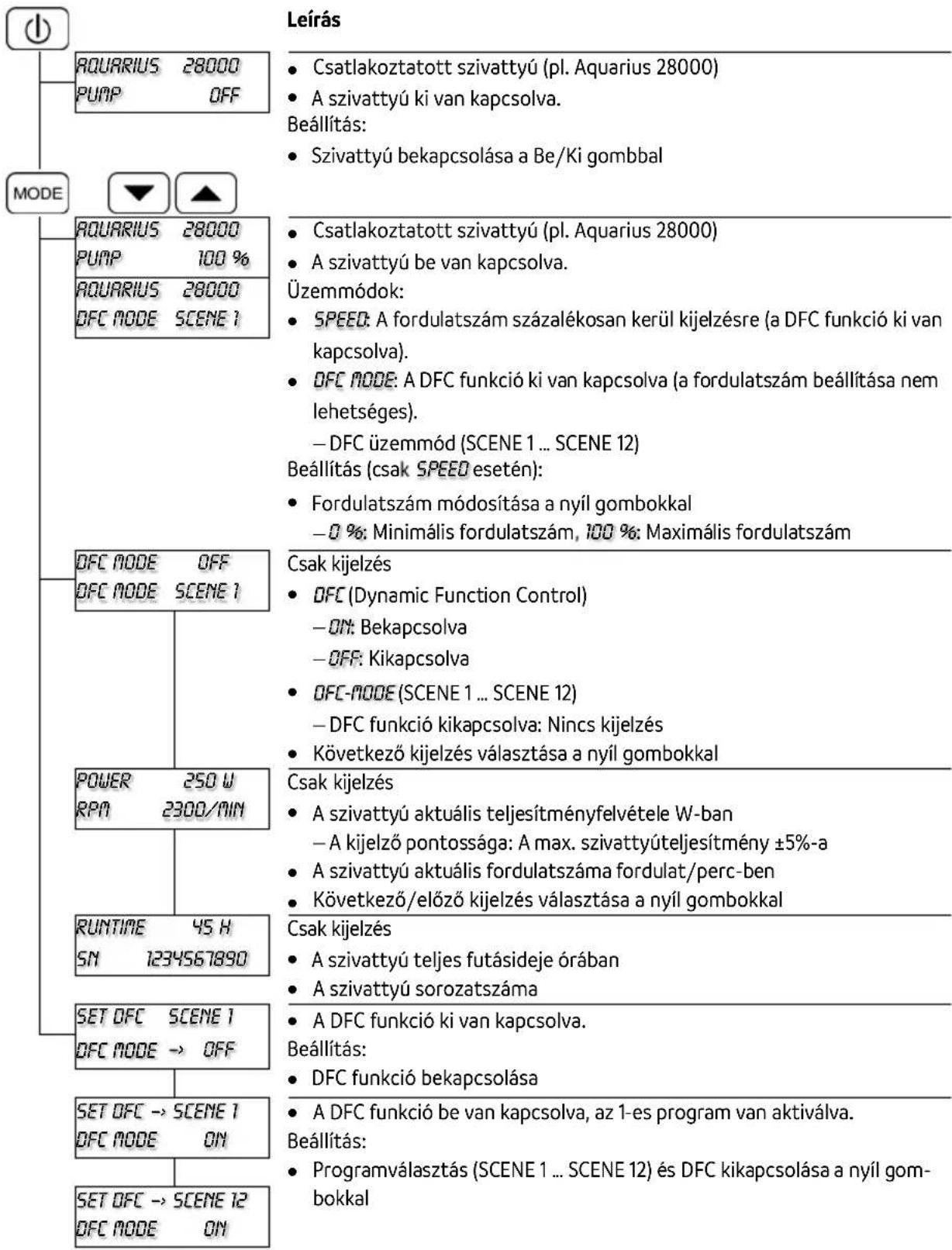

Menü: Aquarius Eco Expert szivattyú Menük és beállítási lehetőségek szivattyú csatlakoztatásánál Aquarius Eco Expert.

Csatlakoztatott szivattyú (pl. Aquarius 28000)

A szivattyú ki van kapcsolva. Beállítás:

• Szivattyú bekapcsolása a Be/Ki gombbal

Csatlakoztatott szivattyú (pl. Aquarius 28000)

A szivattyú be van kapcsolva. Üzemmódok:

SPEED: A fordulatszám százalékosan kerül kijelzésre (a DFC funkció ki van kapcsolva).

DFC MODE: A DFC funkció ki van kapcsolva (a fordulatszám beállítása nem lehetséges). − DFC üzemmód (SCENE 1 … SCENE 12) Beál lítás (csak SPEED esetén):

Fordulatszám módosítása a nyíl gombokkal

0 %: Minimális fordulatszám, 100 %: Maximális fordulatszám

DFC-MODE (SCENE 1 … SCENE 12) − DFC funkció kikapcsolva: Nincs kijelzés

Következő kijelzés választása a nyíl gombokkal

A szivattyú aktuális teljesítményfelvétele W-ban − A kijelző pontossága: A max. szivattyúteljesítmény ±5%-a

A szivattyú aktuális fordulatszáma fordulat/perc-ben

Következő/előző kijelzés választása a nyíl gombokkal

A szivattyú teljes futásideje órában

A szivattyú sorozatszáma

A DFC funkció ki van kapcsolva. Beállítás:

DFC funkció bekapcsolása

A DFC funkció be van kapcsolva, az 1-es program van aktiválva. Beállítás:

Programválasztás (SCENE 1 … SCENE 12) és DFC kikapcsolása a nyíl gom- bokkal

Tárolás/Telelés A készülék -20 °C-ig fagyálló. Alacsony hőmérsékleteknél a készüléket le kell szerelni és el kell tá- rolni.

• Az EGC csatlakozódugaszt óvni kell a nedvességtől és a szennyeződéstől. Hibajelzések Az adott zavar elhárítása után a hibajelzés automatikusan kialszik. Hibajelzés

A szivattyú szárazra futott (a szárazon fu- tás elleni védelem kioldott).

Árassza el a szivattyút.

Üzemeléskor a szivattyút teljesen el kell meríteni.

Légtelenítse a betápláló vezetéket.

Távolítsa el a dugulást a betápláló veze- tékből. A szűrőház eldugult (a szárazon futás el- leni védelem kioldott). Tisztítsa ki a szivattyút.

A járóegység megakadt (a szárazon futás elleni védelem kioldott).

Húzza ki a hálózati csatlakozódugaszt, és távolítsa el az akadályt. Ezt követően kap- csolja be újra a szivattyút.

Túl magas a környezeti hőmérséklet a ké- szülék szárazon történő felállításakor.

Kerülni kell a közvetlen napsugárzást.

Tartsa be a max. +35 °C-os vízhőmér- sékletet. A víz hőmérséklete túl magas.

Tartsa be a max. +35 °C-os vízhőmérsékle- tet.

Az áramfelvétel túl magas.

A járóegység nehezen jár

• Erősen szennyezett víz. Tisztítsa meg a szivattyút.

• EGC csatlakozó tömítés Megsemmisítés TUDNIVALÓ: A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra. Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról. A kábel levágásával tegye használhatatlanná a készüléket.PL

Teljesítményfelvétel

Csatlakozó/interfész

Csatlakozóvezeték hossza

Porvédett. Fröccsvíz -védett Óvja közvetlen nap- sugárzástól.

A készüléket nem a normál háztartási szeméttel együtt kell megsemmisíteni! Olvassa el a haszná- lati útmutatót
