Type product	Pompregelaar voor OASE EGC pompen
Merk	Oase
Model	Eco Control
Display	Twee-regelig verlicht scherm
Voeding	Door de pomp via EGC-aansluiting (zonder aparte voeding)
Hoofdfuncties	Pompbediening (aan/uit, snelheid), activering SFC/DFC, status- en foutmeldingen weergeven
Compatibiliteit	OASE pompen met EGC-aansluiting (AquaMax Eco Expert, Aquarius Eco Expert, etc.)
Vorstbestendigheid	Tot -20 °C
Max. watertemperatuur	+35 °C
Slijtageonderdelen	Afdichting van EGC-vrouwelijke connector
Onderhoud	Pomp reinigen, EGC-afdichtingen controleren en vervangen (elke 2 jaar indien losgekoppeld)
Veiligheid	Dompelpompen loskoppelen voordat u het water ingaat; niet gebruiken bij beschadigde kabel
Installatie	Bevestiging op pomp (klem) of op de grond (paal) of aan de muur (frame)
Bescherming connectoren	EGC-connector met rubberen afdichting en bevestigingsschroeven (max. aanhaalmoment 2 Nm)
LED-indicatoren	Aan/Uit (groen/uit), Modus (groen voor actieve SFC/DFC, knipperend rood voor fout)
Recycling	Niet bij het huishoudelijk afval; neem contact op met uw lokale afvalverwerkingsbedrijf

Veelgestelde vragen - Eco Control OASE

Hoe installeer ik de Eco Control op mijn pomp?

Bevestig de klem aan de pomphandgreep en duw het apparaat op de klem. U kunt ook de paal of het muurframe gebruiken.

Heeft de Eco Control een aparte voeding nodig?

Nee, hij wordt gevoed door de pomp via de EGC-aansluiting. Geen extra voeding nodig.

Hoe start of stop ik de pomp met de Eco Control?

Gebruik de Aan/Uit-knop. De groene LED geeft aan dat de pomp is ingeschakeld.

Wat betekenen de verschillende modi SFC en DFC?

SFC (Seasonal Flow Control) past de stroomsnelheid aan op het seizoen. DFC (Dynamic Flow Control) maakt het mogelijk vooraf gedefinieerde scenario's te selecteren (SCENE 1 tot 12). Gebruik de Modus-knop om te schakelen.

Hoe stel ik de pompsnelheid in?

In de SPEED-modus gebruikt u de pijltjestoetsen om het toerental van 0% tot 100% aan te passen. Wanneer SFC of DFC is geactiveerd, is de snelheidsregeling niet beschikbaar.

Welke foutmeldingen kunnen verschijnen en wat moet ik doen?

Fouten zijn onder andere: WARNING NO WATER (droogloop) – pomp onderdompelen; WARNING MOTOR BLOCKED – obstakel verwijderen; WARNING HIGH TEMPERATURE – 35°C respecteren; WARNING HIGH POWER – pomp reinigen.

Is de Eco Control vorstbestendig?

Ja, hij is bestand tegen vorst tot -20°C. Bij lagere temperaturen, demonteer hem en berg hem vorstvrij op.

Hoe onderhoud ik de EGC-connector?

De rubberen afdichting moet schoon en in goede staat zijn. Vervang deze als hij beschadigd is of ouder dan 2 jaar. Bevestig de connector altijd met beide schroeven (max 2 Nm).

Kan ik de Eco Control met elke pomp gebruiken?

Nee, hij is alleen compatibel met OASE pompen met een EGC-aansluiting, zoals de AquaMax Eco Expert of Aquarius Eco Expert series.

Hoe moet ik de Eco Control aan het einde van zijn levensduur afvoeren?

Gooi hem niet bij het huishoudelijk afval. Breng hem naar een inzamelpunt of neem contact op met uw lokale afvalverwerkingsbedrijf.

GEBRUIKSAANWIJZING Eco Control OASE

NL Gebruiksaanwijzing

Originele handleiding. De handleiding behoort bij het apparaat en moet bij doorgeven van het apparaat steeds meegegeven worden.

! WAARSCHUWING

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepa-lingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Stekkerverbindingen tegen vocht beschermen.

Veilig gebruik

• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er-over kan struikelen.
• Als de behuizing defect is, mag het apparaat niet worden gebruikt.
• De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Breng nooit technische veranderingen aan het apparaat aan.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

- Aansluiting op OASE-pompen met EGC-aansluiting die geschikt zijn voor regeling met dit apparaat.

- Met in achtneming van deze technische gegevens.

Productbeschrijving

Overzicht

☐ A	Omschrijving
1	Eco Control
2	Houder voor wandbevestiging voor opname van grondpen of bevestigingsklem
3	Grondpen
4	Bevestigingsklem voorbevestiging aan pomphendel
5	Gebruiksaanwijzing Eco Control

Eigenschappen

Met Eco Control kunnen EGC-compatibel OASE pompen worden geregeld.

Eigenschappen:

• Aansluiting op de EGC-aansluiting van de pomp.
• Verlicht display.
• Gebruik zonder aparte voeding.
• Pompcapaciteit sturen, Seasonal Function Control (SFC) resp. Dynamic Function Control (DFC) in- of uitschakelen, programma's kiezen.
• Status en storingen van de pomp weergeven.

Plaatsen en aansluiten

Apparaat op pomp bevestigen

Zo gaat u te werk:

B

1. Bevestigingsklem op pomphendel plaatsen.
2. Apparaat op de bevestigingsklem schuiven.
3. Apparaat uitlijnen.

Apparaat met grondpen opstellen

Zo gaat u te werk:

□ C

1. Grondpen volledig in de grond steken.
2. Apparaat op de grondpen schuiven.
3. Stabiliteit controleren.

Apparaat aan wand bevestigen

Zo gaat u te werk:

□D

1. Houder eraf trekken en met geschikte schroeven bevestigen
2. Apparaat op de houder plaatsen.
   – Houder moet vastklikken.

Apparaat aansluiten

OPMERKING

Het apparaat wordt beschadigd als er water in de stekkeraansluiting dringt.

• Gebruik de stekkerverbinding of plaats de beschermkap op de stekkerverbinding.
  ▶ De rubberafdichting moet schoon zijn en goed sluitend zitten.
  ▶ Een beschadigde rubberafdichting moet worden vervangen. Als de stekkerverbinding wordt losgemaakt, moet een oudere rubber afdichting (> 2 jaar) worden vervangen.
  ▶ Borg de stekkerverbinding of de beschermkap altijd met de beide schroeven.

Zo gaat u te werk:

□ E

1. De schermkap op het apparaat verwijderen.
2. Stekker insteken en met de beide schroeven vastzetten (max. 2.0 Nm (max. 18 lb-in)).
3. De rubberafdichting moet schoon zijn en goed sluitend zitten.
   — Een beschadigde rubberafdichting vervangen.
4. Stekker alleen op de linker EGC-aansluiting aansluiten.

Bediening

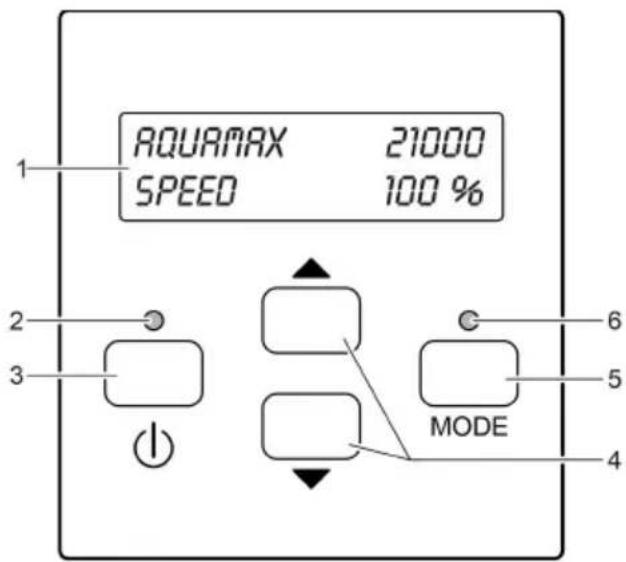

Overzicht besturing

NL

AMX0033

Omschrijving

1 Verlicht display met twee regels

2 Led "aan/uit"

3 Toets "aan/uit"

4 Pijltjestoetsen

5 Toets "Mode"

6 Led "MODE"

Functie

Geeft aan of de pomp in- of uitgeschakeld is

Pomp in- of uitschakelen

Waarden in de menu's of verdere regels in het menu kiezen

Volgend menu op display kiezen

De selectie is doorlopend. Van het laatste menu, springt men weer terug naar het eerste menu.

Geeft de status van de pomp aan

Statusindicaties

De leds geven de volgende toestanden aan:

LED	Status	Omschrijving
Led "aan/uit"	Groen	Pomp is ingeschakeld
	Uit	Pomp is uitgeschakeld
Led "MODE"	Groen	Seasonal Function Control (SFC) resp. Dynamic Function Control (DFC) is geactiveerd.
	Rood knipperend	Storing ( storingsmeldingen)
	Uit	SFC resp. DFC is gedeactiveerd

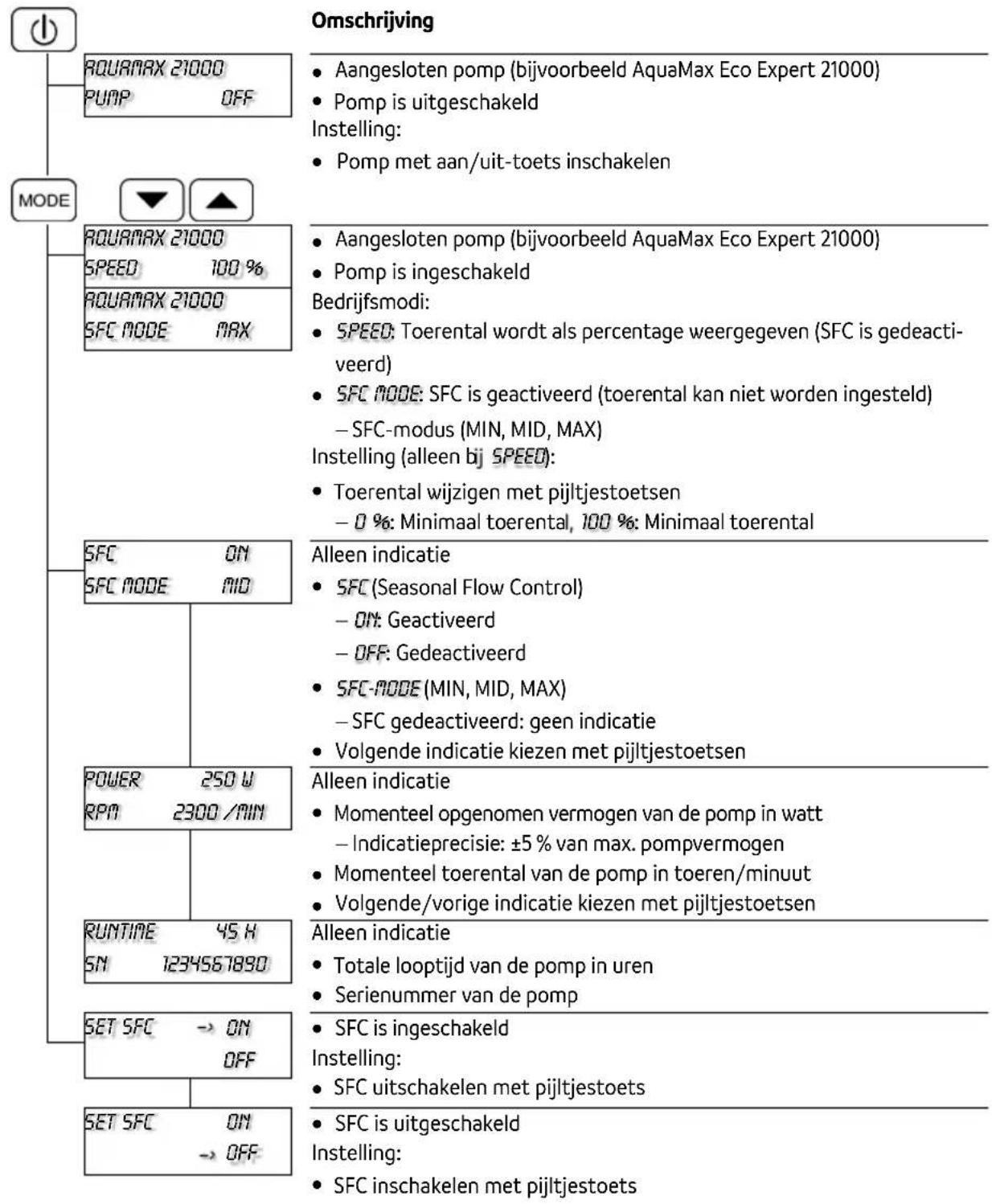

Menu: Pomp AquaMax Eco Expert / AquaMax Eco Titanium

Menu's en instellingsmogelijkheden bij het aansluiten van een pomp AquaMax Eco Expert.

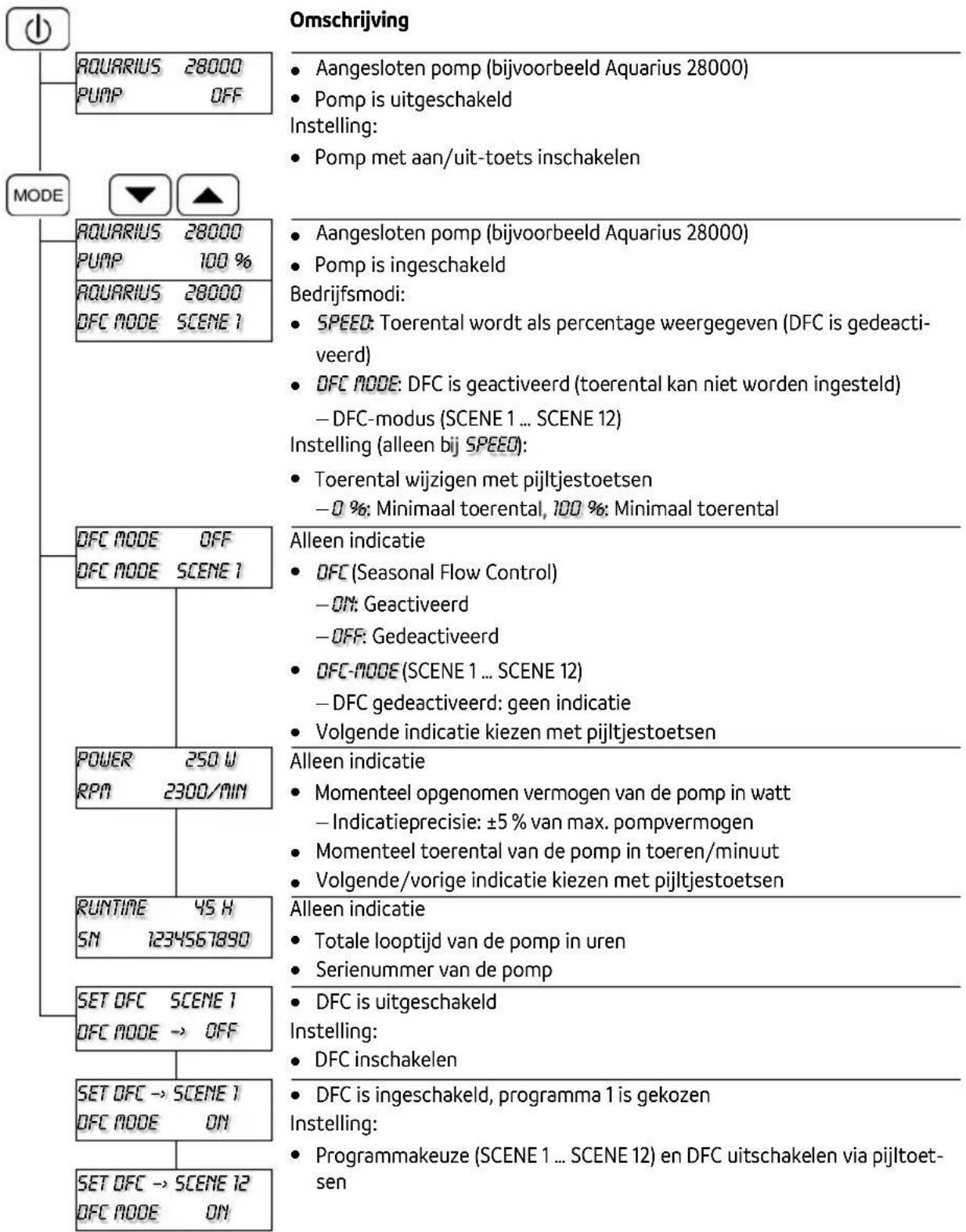

Menu: Pomp Aquarius Eco Expert

Menu's en instellingsmogelijkheden bij het aansluiten van een pomp Aquarius Eco Expert.

    K["Omschrijving"] --> L["Aangesloten pomp (bijvoorbeeld Aquarius 28000) Pomp is uitgeschakeld Instelling: Pomp met aan/uit-toets inschakelen"]
    K --> M["Aangesloten pomp (bijvoorbeeld Aquarius 28000) Pomp is ingeschakeld Bedrijfsmodi: SPEED: Toerental wordt als percentage weergegeven (DFC is gedeactiveerd) DFC MODE: DFC is geactiveerd (toerental kan niet worden ingesteld) — DFC-modus (SCENE 1 ... SCENE 12) Instelling (alleen bij SPEED): Toerental wijzigen met pijltjestoetsen — 0%: Minimaal toerental, 100%: Minimaal toerental"]

    N["Alleen indicatie"] --> O["DFC (Seasonal Flow Control) — ON: Geactiveerd — OFF: Gedeactiveerd"]
    N --> P["DFC MODE (SCENE 1 ... SCENE 12) — DFC gedeactiveerd: geen indicatie Volgende indicatie kiezen met pijltjestoetsen"]
    N --> Q["Alleen indicatie"] --> R["Momenteel opgenomen vermogen van de pomp in watt — Indicatieprecisie: ±5% van max. pompvermogen"]
    N --> S["Momenteel toerental van de pomp in toeren/minuut Volgende/vorige indicatie kiezen met pijltjestoetsen"]
    N --> T["Alleen indicatie"] --> U["Totale looptijd van de pomp in uren Serienummer van de pomp"]
    N --> V["DFC is uitgeschakeld Instelling: DFC inschakelen"]
    N --> W["DFC is ingeschakeld, programma 1 is gekozen Instelling: Programmakeuze (SCENE 1 ... SCENE 12) en DFC uitschakelen via pijltoetsen"]

Opslag/overwinteren

Het apparaat is bestand tegen vorst tot -20 °C. Bij lagere temperaturen moet u het apparaat de-installeren en opbergen.

- EGC-stekker beschermen tegen vocht en vuil.

Foutmeldingen

Na verhelpen van de storing verdwijnt de storingsmelding automatisch.

Foutmelding	Oorzaak	Oplossing
WARNINGNO WATER	Pomp is drooggelopen (droogloopbeveiling is geactiveerd).	Pomp vullen.Bij gebruik in vijver pomp helemaal onderdompelen.Toevoerleiding ontluchten.Verstopping in toevoerleiding verwijderen.
	Filterhuis verstopt (droogloopbeveiliging is geactiveerd).	Pomp reinigen
WARNINGMOTOR BLOCKED	Loopeenheid is geblokkeerd (droogloopbeveiliging is geactiveerd).	Netstekker uit contactdoos halen en hindernis verwijderen.Aansluitend pomp weer inschakelen.
WARNINGHIGH TEMPERATURE	Omgevingstemperatuur bij droge opstelling te hoog.	Directe zonnestraling voorkomen.Maximale watertemperatuur van +35 °C aanhouden.
	Watertemperatuur te hoog.	Maximale watertemperatuur van +35 °C aanhouden.
WARNINGHIGH POWER	Stroomverbruik te hoogRotor draait stroefWater ernstig verontreinigd	Pomp reinigen.

Slijtagedelen

- Afdichting EGC-stekker

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.
