Vrsta izdelka	Krmilnik črpalke za črpalke OASE EGC
Znamka	Oase
Model	Eco Control
Prikaz	Dvovrstični osvetljeni zaslon
Napajanje	Preko črpalke preko povezave EGC (brez ločenega napajanja)
Glavne funkcije	Upravljanje črpalke (vklop/izklop, hitrost), aktivacija SFC/DFC, prikaz stanja in napak
Združljivost	Črpalke OASE s priključkom EGC (AquaMax Eco Expert, Aquarius Eco Expert itd.)
Odpornost proti zmrzali	Do -20 °C
Najvišja temperatura vode	+35 °C
Obrabljivi deli	Tesnilo vtičnice EGC
Vzdrževanje	Očistite črpalko, preverite in zamenjajte tesnila EGC (vsaki 2 leti, če je odklopljeno)
Varnost	Pred vstopom v vodo izključite potopljene naprave; ne uporabljajte, če je kabel poškodovan
Namestitev	Pritrditev na črpalko (sponke) ali na tla (količek) ali na steno (okvir)
Zaščita konektorjev	Konektor EGC z gumijastim tesnilom in pritrdilnimi vijaki (največji navor 2 Nm)
LED indikatorji	Vklop/izklop (zelen/ugasnjen), Način (zelen za aktivno SFC/DFC, rdeče utripajoč za napako)
Recikliranje	Ne odlagajte med gospodinjske odpadke; obrnite se na lokalno podjetje za ravnanje z odpadki

Pogosto zastavljena vprašanja - Eco Control OASE

Kako namestim Eco Control na svojo črpalko?

Pritrdite zadrževalno sponko na ročaj črpalke, nato potisnite napravo na sponko. Uporabite lahko tudi količek ali stenski okvir.

Ali Eco Control potrebuje ločeno električno napajanje?

Ne, napaja ga črpalka preko povezave EGC. Dodatno napajanje ni potrebno.

Kako zaženem ali ustavim črpalko z Eco Control?

Uporabite tipko Vklop/izklop. Zelena LED dioda označuje, da je črpalka vklopljena.

Kaj pomenita različna načina SFC in DFC?

SFC (Seasonal Flow Control) prilagaja pretok glede na letni čas. DFC (Dynamic Flow Control) omogoča izbiro vnaprej določenih scenarijev (SCENE 1 do 12). Za preklop uporabite tipko Način.

Kako nastavim hitrost črpalke?

V načinu SPEED uporabite puščične tipke za prilagoditev hitrosti od 0% do 100%. Ko je aktiviran SFC ali DFC, nastavitev hitrosti ni na voljo.

Katera sporočila o napakah se lahko pojavijo in kaj storiti?

Napake vključujejo: WARNING NO WATER (suho delovanje) – potopite črpalko; WARNING MOTOR BLOCKED – odstranite oviro; WARNING HIGH TEMPERATURE – upoštevajte 35°C; WARNING HIGH POWER – očistite črpalko.

Ali je Eco Control odporen proti zmrzali?

Da, prenese zmrzal do -20°C. Pod to temperaturo ga razstavite in shranite na zaščitenem mestu.

Kako vzdržujem konektor EGC?

Gumijasto tesnilo mora biti čisto in v dobrem stanju. Zamenjajte ga, če je poškodovano ali starejše od 2 let. Konektor vedno pritrdite z obema vijakoma (največ 2 Nm).

Ali lahko Eco Control uporabim s katero koli črpalko?

Ne, združljiv je le s črpalkami OASE, opremljenimi s priključkom EGC, kot so serije AquaMax Eco Expert ali Aquarius Eco Expert.

Kako odstranim Eco Control ob koncu življenjske dobe?

Ne odvrzite ga med gospodinjske odpadke. Odnesite ga na zbirno mesto ali se obrnite na lokalno podjetje za ravnanje z odpadki.

NAVODILA ZA UPORABO Eco Control OASE

SL Navodila za uporabo

HR Uputa o upotrebi

Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Priključitev na električno omrežje

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar.
• Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in nacionalne standarde, predpise in določila.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena le, će se električni podatki naprave ujemajo s podatki električnega napajanja.
  • Vtično povezavo zaščitite pred vlago.

Varna uporaba

• Naprave s poškodovanim električnim vodom ni dovoljeno uporabljati.
• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.
• V primeru poškodovanega ohišja naprave ne smete uporabljati.
• Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v teh navodilih izrecno pozvani k temu.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Uporabljajte le originalne nadomestne dele in opremo.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Priklop na filtrirne črpalke OASE s priključkom EGC, ki so primerne za krmiljenje s to napravo.
• Ob upoštevanju tehničnih podatkov.

Opis izdelka

Pregled

☐ A	Opis
1	Eco Control
2	Nosilni okvir za pritrditev na steno, za sprejem klina za zemljo ali pritrdilne sponke
3	Klin za zemljo
4	Pritrdilna sponka za pritrditev na držalo črpalke
5	Navodila za uporabo Eco Control

Lastnosti

Z napravo Eco Control lahko krmilite črpalke OASE, ki podpirajo EGC.

Lastnosti:

• Priklop na dozo EGC na črpalki.
• Osvetljen zaslon.
• Delovanje brez ločenega električnega napajanja.
• Uravnavanje moči črpalke, vklop ali izklop funkcije Seasonal Function Control (SFC) oz. Dynamic Function Control (DFC), izbira programa.
• Možnost prikaza stanja in motenj črpalke.

Postavitev in priklop

Pritrditev naprave na črpalko

Postopek je naslednji:

□ B

1. Nadenite pritrdilno sponko na držalo črpalke.
2. Potisnite napravo na pritrdilno sponko.
3. Naravnajte napravo.

Postavitev naprave s klinom za zemljo

Postopek je naslednji:

□ C

1. Klin za zemljo s celotno dolžino vtaknite v tla.
2. Potisnite napravo na zemeljski klin.
3. Preverite stabilnost.

Pritrditev naprave na steno

Postopek je naslednji:

□D

1. Snemite nosilni okvir in ga pritrdite s primernimi vijaki.
2. Namestite napravo na nosilni okvir.
   — Nosilni okvir se mora zaskočiti.

Priključite napravo

NASVET

Naprava se poškoduje, če voda vdre v priključek.

Zaprite priključek ali nanj namestite zaščitni pokrovček.
▶ Gumijasto tesnilo mora biti čisto in mora se točno prilegati.
▶ Poškodovano gumijasto tesnilo morate zamenjati. Če se vtična povezava prekine, je treba zamenjati staro gumijasto tesnilo (> 2 leti).
▶ Vtično povezavo ali zaščitni pokrov vedno pritrdite z obema vijakoma.

Postopek je naslednji:

□ E

1. Odstranite zaščitno kapico z naprave.
2. Nataknite priključek in ga zavarujte z vijakoma (najv. 2,0 Nm (najv. 18 lb-in)).
   — Gumijasto tesnilo mora biti čisto in se tesno prilegati.
   — Poškodovano gumijasto tesnilo je treba zamenjati.
   — Sedaj priključite vtič na levo dozo EGC.

Upravljanje

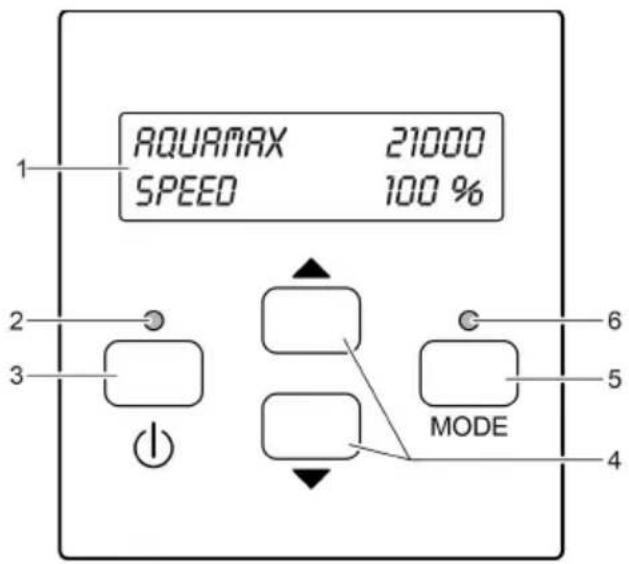

Pregled krmilnik

AMX0033

Opis

1 Dvovrstični zaslon z osvetlitvijo ozadja

2 Dioda LED "vklop/izklop"

3 Tipka "vklop/izklop"

4 Puščične tipke

5 Tipka "Mode" (način)

6 Dioda LED "MODE" (način)

Funkcija

Prikazuje, če je črpalka vklopljena aliizklopljena

Vklop ali izklop črpalke

Spreminjanje vrednosti v menijih ali izbira naslednjih vrstic v meniju

Izbira naslednjega menija na zaslonu

Izbira je zaporedna. Iz zadnjega menija sločite v prvi meni.

Prikazuje stanje črpalke.

Prikazi stanja

Diode LED signalizirajo naslednja stanja:

LED	Status	Opis
Dioda LED "vklop/iz-klop"	Zelena	Črpalka je vklopljena
	Izklopljena	Črpalka je izklopljena
Dioda LED"MODE"(način)	Zelena	Funkcija Seasonal Function Control (SFC)oz. Dynamic Function Control (DFC) je aktivirana
	Utripa rdeče	Motnja ( sporočila o napakah)
	Izklopljena	Funkcija SFC oz. DFC je dezaktivirana

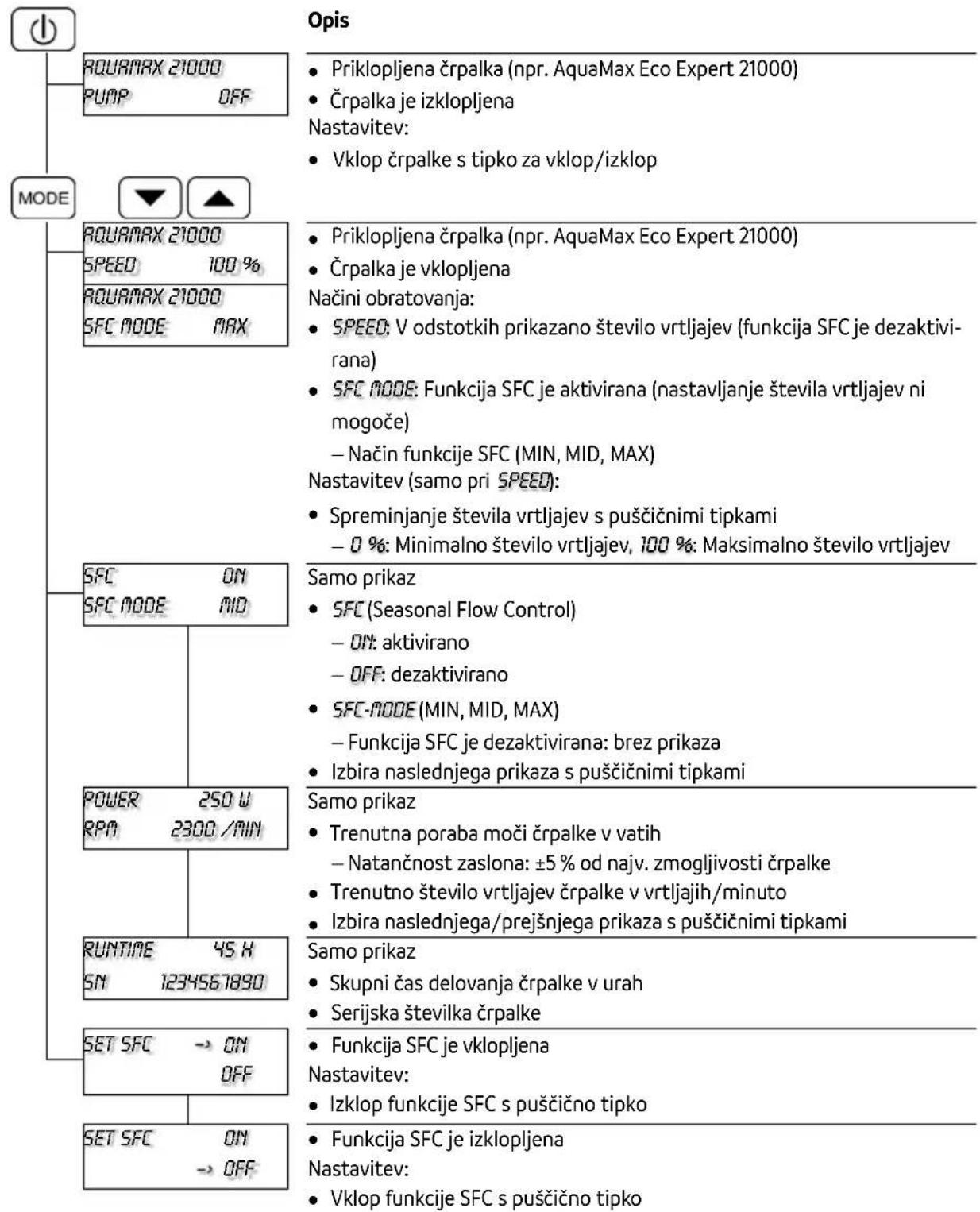

Meni: Črpalka AquaMax Eco Expert / AquaMax Eco Titanium

Meniji in možnosti nastavitev ob priklopu črpalke AquaMax Eco Expert.

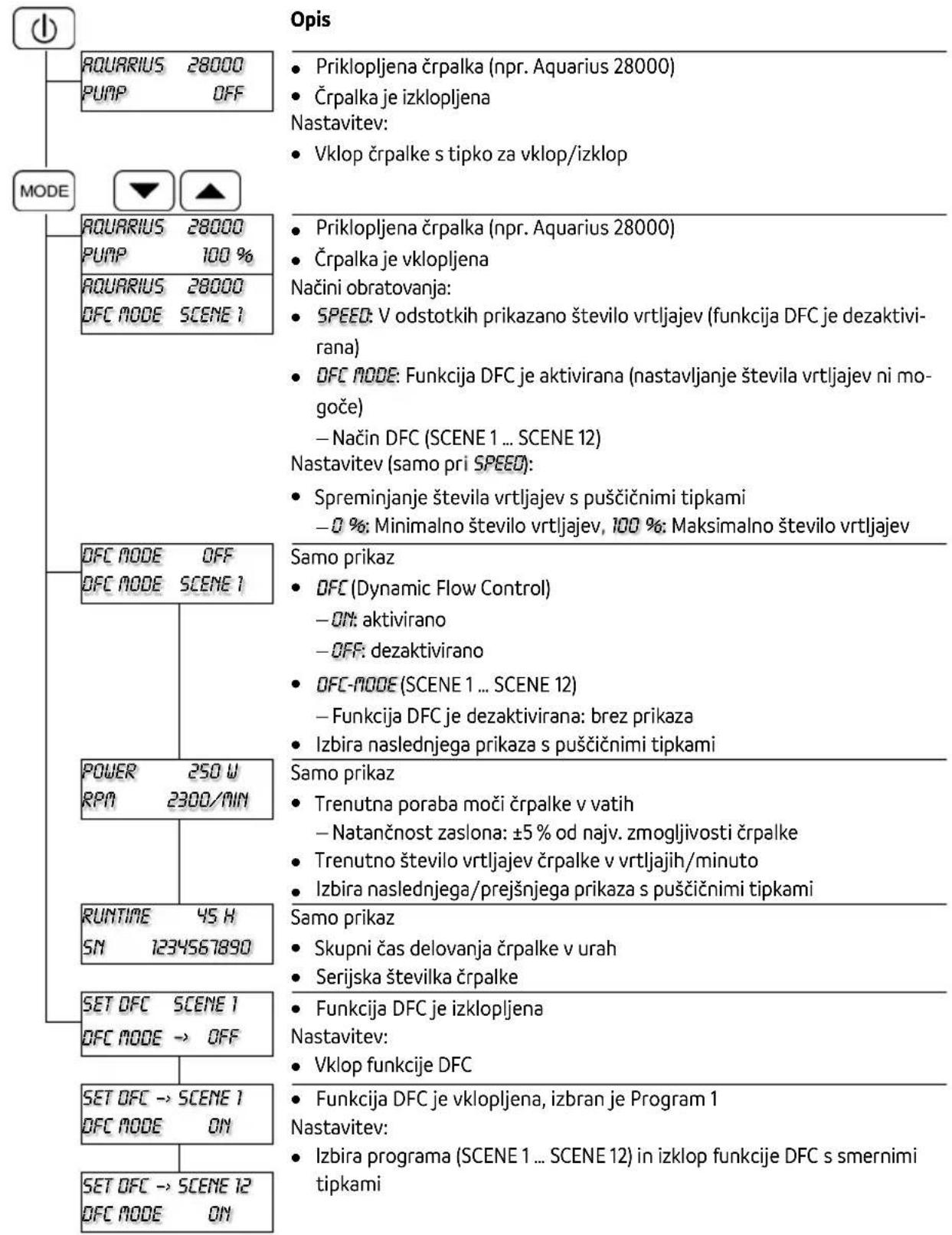

Meni: Črpalka Aquarius Eco Expert

Meniji in možnosti nastavitev ob priklopu črpalke Aquarius Eco Expert.

Skladiščenje/Prezimovanje

Naprava je zaščitena pred zmrzaljo do -20 ^ . V primeru nižjih temperatur morate napravo de- montirati in shraniti.

• Vtiče EGC zaščitite pred vlago in umazanijo.

Sporočila o napakah

Po odpravi motnje se sporočilo o napaki samodejno zbriše.

Sporočilo o napaki	Vzrok	Ukrep
WARNINGNO WATER	Črpalka je delovala na suho (sprožila se je zaščita pred tekom na suho).	Preplavite črpalko.Pri delovanju v ribniku črpalko popol-noma potopite.Odzračite dovod.Odstranite zamašitev v dovodu.
	Ohišje filtra je zamašeno (sprožila se je za-ščita pred tekom na suho).	Očistite črpalko
WARNINGMOTOR BLOCKED	Tekalna enota je blokirana (sprožila se je zaščita pred tekom na suho).	Izvlecite omrežni vtič in odstranite oviro.Nato črpalko ponovno vklopite.
WARNINGHIGH TEMPERATURE	Temperatura okolice pri postavitvi na su-hem je previsoka.	Preprečite neposredno sončno sevanje.Upoštevajte največjo temperaturo vode +35 °C.
	Temperatura vode je previsoka.	Upoštevajte največjo temperaturo vode +35 °C.
WARNINGHIGH POWER	Poraba toka je previsoka.Tekalna enota težko deluje.Voda je zelo onesnažena	Očistite črpalko.

Deli, ki se obrabijo

- Tesnilo vtiča EGC

Odlaganje odpadkov

NASVET

Te naprave ne smete zavreči med gospodinjske odpadke.

▶ Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.
- Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
▶ Pred tem naredite napravo neuporabno tako, da odrežete kabel.
