| Tip produs | Controler de pompă pentru pompe OASE EGC |
| Marcă | Oase |
| Model | Eco Control |
| Afișaj | Ecran retroiluminat cu două linii |
| Alimentare | Prin pompă prin conexiunea EGC (fără alimentare separată) |
| Funcții principale | Comandă pompă (pornire/oprire, viteză), activare SFC/DFC, afișare stare și defecțiuni |
| Compatibilitate | Pompe OASE cu racord EGC (AquaMax Eco Expert, Aquarius Eco Expert, etc.) |
| Rezistență la îngheț | Până la -20 °C |
| Temperatură apă max. | +35 °C |
| Piese de uzură | Garnitură priză femelă EGC |
| Întreținere | Curățați pompa, verificați și înlocuiți garniturile EGC (la fiecare 2 ani dacă este deconectată) |
| Siguranță | Deconectați aparatele imerse înainte de a intra în apă; nu utilizați dacă cablul este deteriorat |
| Instalare | Fixare pe pompă (clemă) sau pe sol (țăruș) sau pe perete (cadru) |
| Protecție conectori | Conector EGC cu garnitură de cauciuc și șurub de fixare (cuplu max. 2 Nm) |
| Indicatoare LED | Pornire/Oprire (verde/stins), Mod (verde pentru SFC/DFC activ, roșu intermitent pentru defecțiune) |
| Reciclare | Nu aruncați la gunoiul menajer; contactați firma locală de tratare a deșeurilor |
Întrebări frecvente - Eco Control OASE
Întrebările utilizatorilor despre Eco Control OASE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Pompă de apă în format PDF gratuit! Găsiți manualul dvs. Eco Control - OASE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. Eco Control mărcii OASE.
MANUAL DE UTILIZARE Eco Control OASE
RO Instructiuni de folosință
3 Taste „ON/OFF“ Avviare o spegnere la pompa
Traducerea instructiunilor originale Instructiunile aparțin aparatului și trebuie predate întotdea-una în cazul în care aparatul este remis.
AVERTIZARE
▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.
Indicații de securitate
Conexiunea electrică
- Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
- Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
— Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat. - Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.
- Protejati conectorii împotriva umidității.
Functionare sigură
- În cazul unui cablu electric defect, aparatul nu poate fi utilizat.
- Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
- Nu transportați sau trageti aparatul de cablul de alimentare.
- Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
- Nu este permisă utilizarea aparatului în cazul în care carcasa este defectă.
- Deschideți carcasa aparatului sau a componentelor aferente numai în cazul în care se solicită explicit acest aspect în instrucțiuni.
- Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
- Nu efectuați niciodată modificări tehnice ale aparatului.
- Utilizați numai piese de schimb și accesorii originale.
Utilizarea în conformitate cu destinația
Utilizați produsul descris în acest manual doar după cum urmează:
- Racordare la pompele OASE cu racord EGC, care este potrivit pentru comandă prin acest aparat.
• Cu respectarea datelor tehnice.
Descrierea produsului
Vedere de ansamblu
| ☐ A | Descriere |
| 1 | Eco Control |
| 2 | Cadru de susținere pentru fixarea în perete, pentru preluarea pilonului pentru pământ sau clemei de susținere |
| 3 | Pilon pentru pământ |
| 4 | Clemă de susținere pentru fixarea la mânerul pompei |
| 5 | Instrucțiuni de utilizare Eco Control |
Proprietăți
Cu Eco Control pot fi comandate pompele OASE cu capacitate EGC.
Proprietăți:
• Racord la fișa EGC a pompei.
- Display iluminat.
- Funcționare fără alimentare electrică separată.
- Comandarea puterii pompei, oprirea sau pornirea Seasonal Function Control (SFC), resp.
Dynamic Function Control (DFC), selectarea programului.
- Permite afișarea stării și defectiunilor pompei.
Amplasarea și racordarea
Fixarea aparatului pe pompă
Procedați după cum urmează:
B
- Aşezati clema de susținere pe mânerul pompei.
- Împingeti aparatul pe clema de susținere.
- Aliniați aparatul.
Instalarea aparatului cu pilonul pentru pământ
Procedați după cum urmează:
□ C
- Introduceți pilonul pentru pământ pe toată lungimea acestuia în pământ.
- Împingeți aparatul pe pilonul pentru pământ.
- Verificați stabilitatea.
Fixarea aparatului pe perete
Procedați după cum urmează:
□D
- Extrageti cadrul de susținere și fixați-l cu şuruburi adecvate
- Poziționați aparatul pe cadrul de susținere.
— Cadrul de susținere trebuie să se fixeze în poziție.
Conectați aparatul
INDICATIE
Aparatul se deteriorează dacă pătrunde apă în conectorul cu ștecher.
▶ Racordati racordul tip stecher sau montați capacul de protectie.
- Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau-ciuc.
Înlocuiti garnitura de etanşare din cauciuc deteriorată. În cazul slăbirii racordului tip ștecher înlocuiti garniturile de etanşare din cauciuc mai vechi (> 2 ani).
▶ Fixați racordul tip stecher sau capacul de protecție întotdeauna cu ambele şuruburi.
Procedați după cum urmează:
□ E
- Înlăturați capacul de protectie de la aparat.
- Cuplați conectorul și asigurați-l cu cele două şuruburi (max. 2,0 Nm (max. 18 lb-in)).
- Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau-ciuc.
- Înlocuiti garnitura din cauciuc deteriorată.
— Racordați fișa numai la conectorul EGC din stânga.
Modalitatea de operare

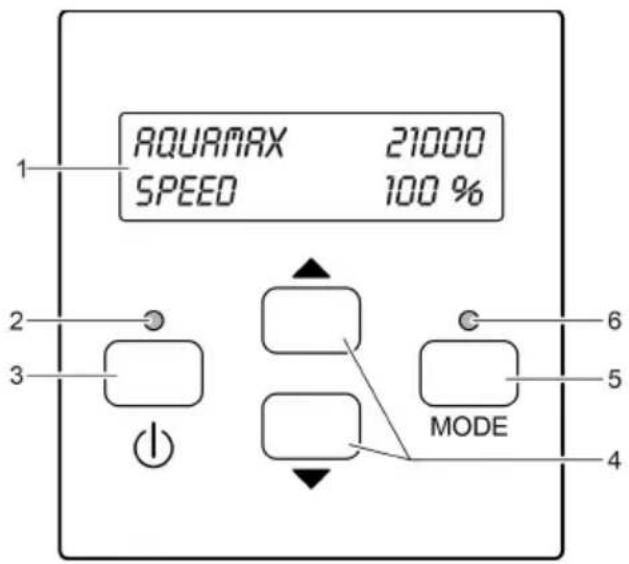

Plan general al sistemului de comandă
AMX0033
Descriere
1 Display pe două rânduri cu ilumi-
narea fundalului
2 LED „Pornit/Oprit“ Indică dacă pompa este pornită sau oprită
3 Tastă „Pornit/Oprit“ Pornirea sau oprirea pompei
4 Taste săgeată Modificarea valorilor din meniuri sau selectarea altor rân-
duri în meniu
5 Tastă „Mod“ Alegerea meniului următor pe display
Selectarea este consecutivă. De la ultimul meniu se sare la primul meniu.
6 LED „MOD“ Indică starea pompei
Afişaje de stare
LED-urile semnalizează următoarele stări:
| LED | Stare | Descriere |
| LED „Pornit/Oprit“ | Verde | Pompa este pornită |
| Stins | Pompa este oprită | |
| LED „MOD“ | Verde | Seasonal Function Control (SFC) resp. Dynamic Function Control (DFC) este activat |
| Aprindere intermitentă roșu | Defecțiune (→ mesaje de eroare) | |
| Stins | SFC resp. DFC este dezactivat |

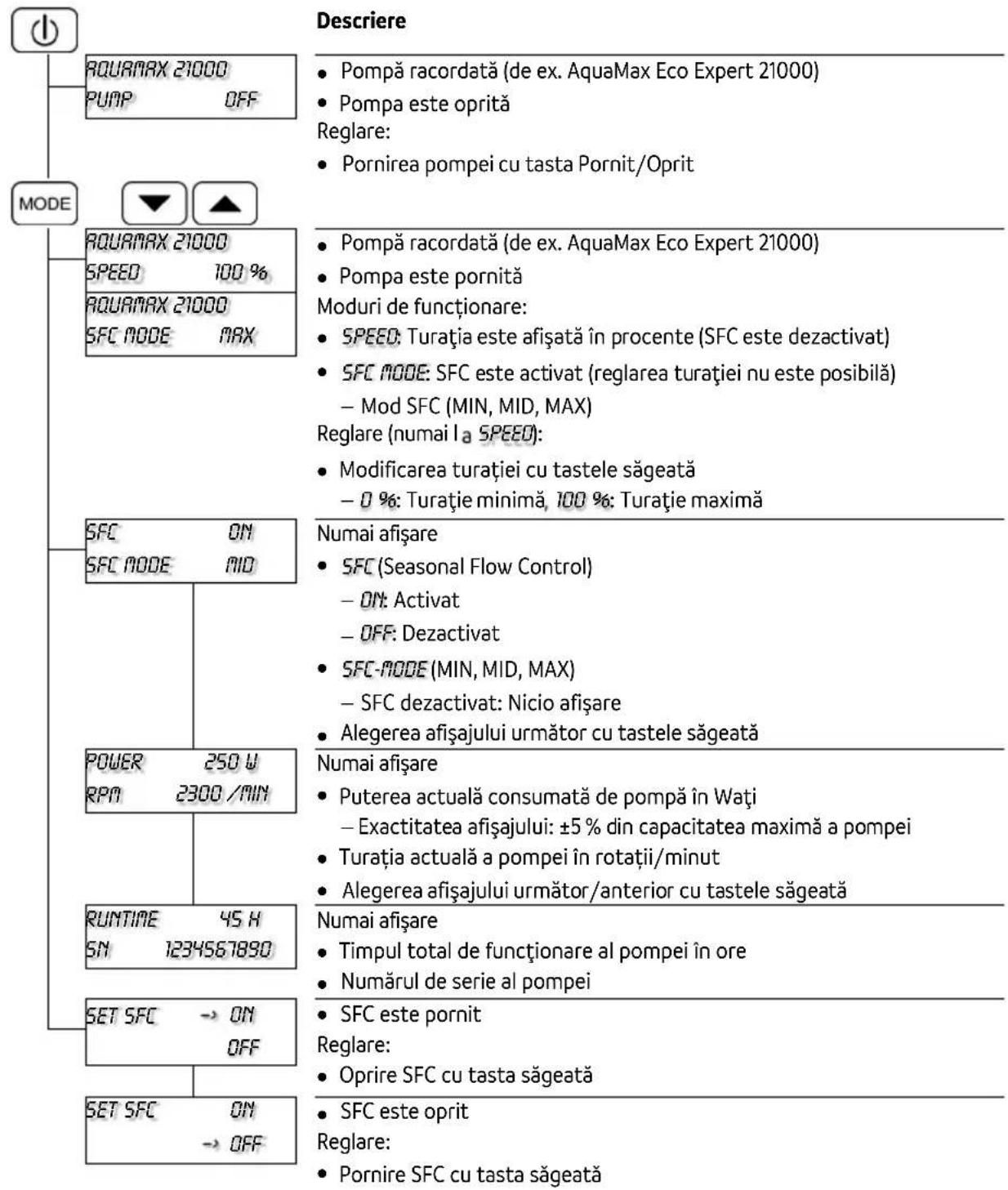

Meniu: Pompă AquaMax Eco Expert / AquaMax Eco Titanium
Meniuri și posibilități de reglare la racordarea unei pompe AquaMax Eco Expert.

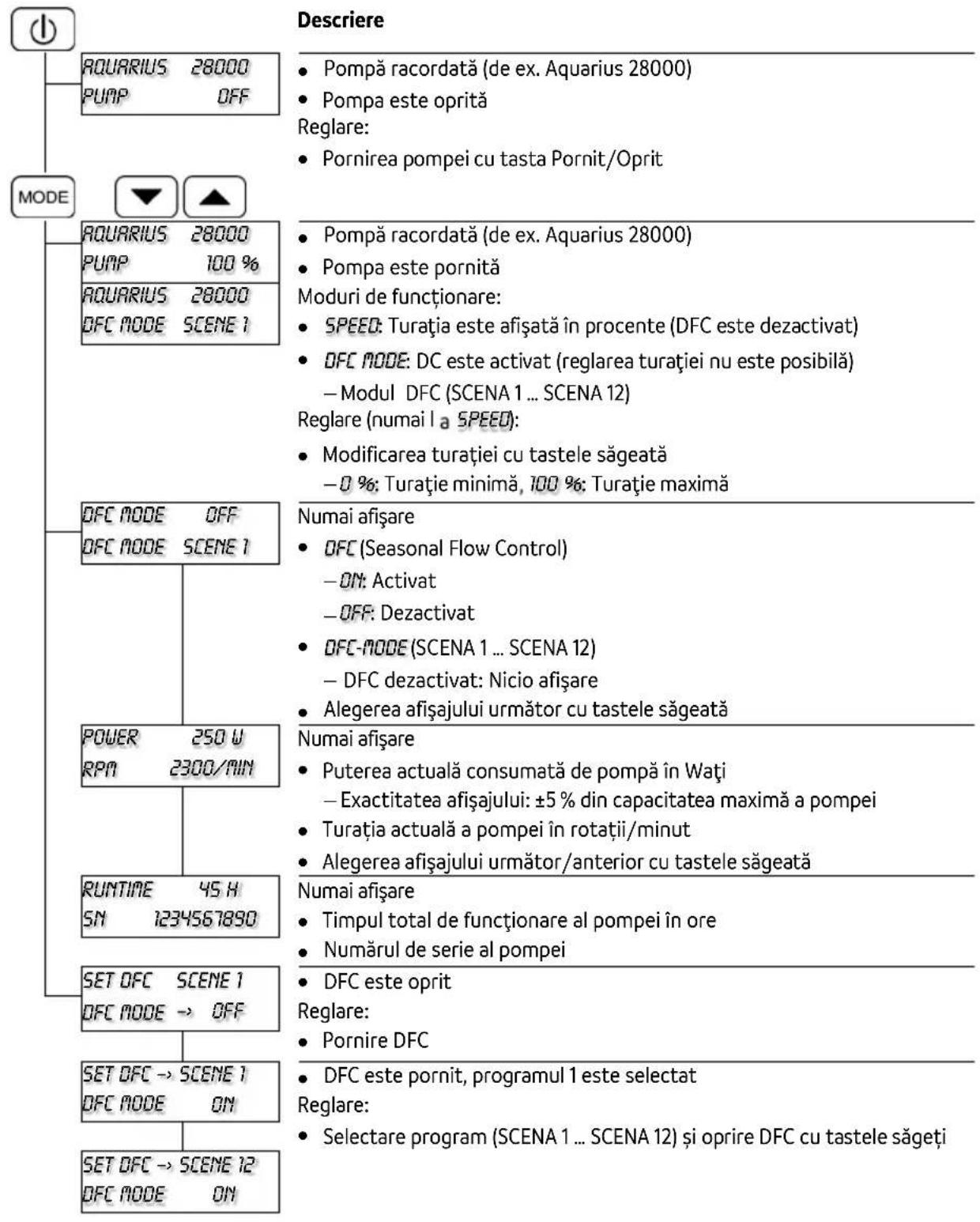

Meniu: Pompă Aquarius Eco Expert
Meniuri și posibilități de reglare la racordarea unei pompe Aquarius Eco Expert.
Depozitare/depozitare pe timp de iarnă
Aparatul este rezistent la îngheț până la -20 °C. În cazul temperaturilor mai scăzute, trebuie să dezinstalați și să depozitați aparatul.
- Protejati fișa EGC de umezeală și mizerie.
Mesaje de eroare
După remedierea unei defectiuni, mesajul de eroare se stinge automat.
| Mesaj de eroare | Cauză | Remediere |
| WARNINGNO WATER | Pompa a funcționat fără apă în ea (dispozi-tivul de protecție împotriva funcționării uscate a declanșat). | Inundați pompa.La funcționarea în bazin, imersați com- plet pompa.Aerisiți conducta de alimentare.Înlăturați infundarea din conducta de alimentare. |
| Carcasa filtrului înfundată (dispozitivul de protecție împotriva funcționării uscate a declanșat). | Curățați pompa | |
| AVERTISMENTMOTOR BLOCKED | Unitatea de funcționare este blocată(dis- pozitivul de protecție împotriva funcționă- rii uscate a declanșat). | Trageți fișa de rețea și înlăturați obstaco- lul. Apoi porniți pompa din nou. |
| WARNINGHIGH TEMPERATURE | Temperatura ambientală în cazul instalării uscate este prea mare. | Evitați radiația solară directă.Respectați temperatura maximă a apei, de +35 °C. |
| Temperatura apei prea ridicată. | Respectați temperatura maximă a apei, de +35 °C. | |
| WARNINGHIGH POWER | Consum de curent prea mareUnitatea de funcționare funcționează cu dificultateApă deosebit de murdară | Curățați pompa. |
Consumabile
• Garnitură fişă EGC
Îndepărtarea deșeurilor
INDICATIE
Nu este permisă eliminarea ca deșeu menajer a acestui aparat.
▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin sectionarea cablurilor.
