S271HLI - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	РК-монітор
Бренд	Acer
Модель	S271HLI
Розмір екрана	27 дюймів (69 см)
Технологія панелі	VA (для S271HL G/I) або TN (для S271HL H)
Максимальна роздільна здатність	1920 x 1080 @ 60 Гц (VGA/DVI), @ 75 Гц (HDMI)
Яскравість	300 кд/м² (типова)
Динамічний контраст	100 000 000:1 макс. (ACM)
Час відгуку	4 мс (сірий до сірого) для VA; 1 мс для TN
Кут огляду	178° горизонтальний / 178° вертикальний (VA); 170° Г / 160° В (TN)
Вхідні роз'єми	D-Sub, DVI-D 24 контакти (модель з подвійним входом), HDMI 19 контактів (модель з входом HDMI)
Вбудовані динаміки	2 Вт x 2 (опціонально, модель з аудіовходом)
Живлення	19 В --- 2,1 А
Споживання в роботі	25,8 Вт (типове)
Споживання в режимі очікування	0,49 Вт (типове)
Споживання у вимкненому стані	0,36 Вт (типове)
Клас енергоефективності	B
Розміри (Ш x В x Г)	614 x 424,5 x 173,9 мм
Вага нетто	4,8 кг
Нахил	-5° до +15°
Знімна підставка	Так (знімається з кріпленням гвинтом)
Основні функції	Яскравість, Контраст, Синє світло, Підсилення чорного, ACM, Супер чіткість, Гамма, Температура кольору, Режими (sRGB, сіра шкала), Over Drive, FreeSync, Прицільна точка, тощо.
Чищення	Використовуйте м'яку тканину; не розпилюйте рідину; уникайте засобів на основі аміаку або спирту
Умови зберігання	Температура: -20 до 60 °C; вологість: 20 % до 80 %
Стандарти	FCC Клас B, CE, RoHS, ICES-003

Часті запитання - S271HLI ACER

Як почистити екран монітора Acer S271HLI?

Вимкніть монітор і відключіть його. Використовуйте м'яку тканину, злегка зволожену безрозчинним миючим засобом. Ніколи не розпилюйте рідину безпосередньо на екран або корпус. Уникайте засобів на основі аміаку або спирту.

Які кабелі потрібні для підключення монітора до комп'ютера?

Монітор підтримує підключення VGA, DVI-D (модель з подвійним входом) та HDMI (модель з входом HDMI). Використовуйте відповідний кабель, що входить до комплекту, або придбайте сумісний.

Як налаштувати яскравість та контраст?

Натисніть кнопку Яскравість (позначка 5), щоб відкрити налаштування, потім регулюйте за допомогою кнопок. Для контрасту використовуйте меню OSD, натиснувши кнопку MENU/ВВІД.

Що означає ACM і як його увімкнути?

ACM (Adaptive Contrast Management) — це функція, яка динамічно регулює контраст для покращення деталей. Ви можете увімкнути або вимкнути її через меню OSD у налаштуваннях зображення.

Чи підтримує монітор технологію FreeSync?

Так, монітор Acer S271HLI підтримує FreeSync (через HDMI або DisplayPort залежно від версії). Увімкніть його в меню OSD для синхронізації частоти оновлення з вашою відеокартою.

Як закріпити монітор на підставці?

Вийміть монітор з упаковки. Закріпіть ніжку на підставці та поверніть за годинниковою стрілкою для фіксації. Для деяких моделей затягніть гвинт монетою. Переконайтеся, що підставка надійно закріплена.

Яка максимальна роздільна здатність підтримується?

Максимальна роздільна здатність — 1920 x 1080 (Full HD) при 60 Гц через VGA або DVI, і до 75 Гц через HDMI.

Чи сумісний монітор з настінним кріпленням VESA?

Так, монітор сумісний з настінним кріпленням VESA. Підставка знімна (відкручується гвинтом). Розміри кріплення VESA не вказані, але для цього розміру стандартним є 100 x 100 мм.

Що робити, якщо екран не показує зображення?

Перевірте, чи монітор увімкнено (синій індикатор). Переконайтеся, що відеокабель правильно підключений до ПК. Якщо індикатор помаранчевий, монітор у режимі очікування; натисніть кнопку живлення. Спробуйте інший кабель або джерело сигналу.

Як отримати доступ до меню OSD (On-Screen Display)?

Натисніть кнопку MENU/ВВІД (позначка 2), щоб відкрити меню. Навігація за допомогою кнопок зі стрілками. Знову натисніть MENU/ВВІД для підтвердження опції. Для виходу використовуйте кнопку ВИХІД.

ПОСІБНИК КОРИСТУВАЧА S271HLI ACER

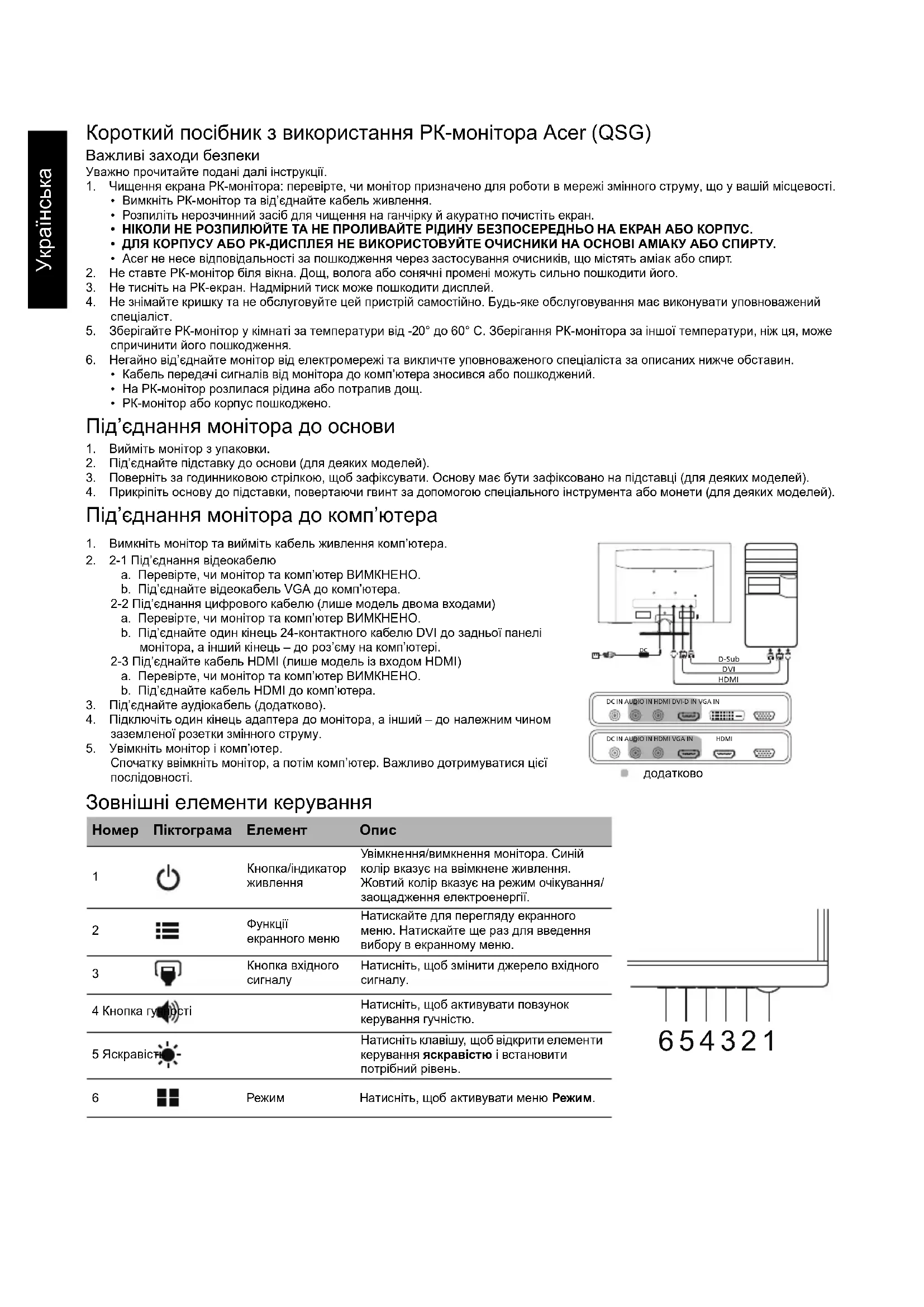

Короткий посібник з використання РК-монітора Acer (QSG)

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.
5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

- Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

- На РК-монітор розлилася рідина або потрапив дощ.

- РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

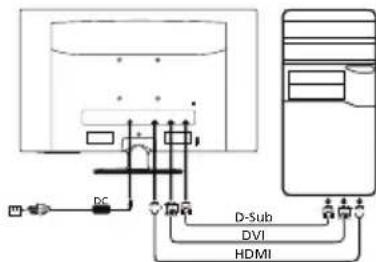

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднання відеокабелю
   а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
   b. Під'єднайте відеокабель VGA до комп'ютера.
   2-2 Під'єднання цифрового кабелю (лише модель двома входами)
   а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
   b. Під'єднайте один кінець 24-контактного кабелю DVI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

2-3 Під'єднайте кабель HDMI (лише модель із входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабель HDMI до комп'ютера.

1. Під'єднайте аудіокабель (додатково).

2. Підключіть один кінець адаптера до монітора, а інший – до належним чином заземленої розетки змінного струму.

3. Увімкніть монітор і комп'ютер.

Спочатку ввімкніть монітор, а потім комп'ютер. Важливо дотримуватися цієї послідовності.

додатково

Зовнішні елементи керування

Номер	Піктограма	Елемент	Опис
1		Кнопка/індикатор живлення	Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення.Жовтий колір вказує на режим очікування/заощадження електроенергії.
2		Функціїекранного меню	Натискайте для перегляду екранногоменю. Натискайте ще раз для введення вибору в екранному меню.
3		Кнопка вхідного сигналу	Натисніть, щоб змінити джерело вхідного сигналу.
4	Кнопка гучністі		Натисніть, щоб активувати повзунок керування гучністю.
5	Яскравісті		Натисніть клавішу, щоб відкрити елементикерування яскравістю і встановитипотрібний рівень.
6		Режим	Натисніть, щоб активувати меню Режим.

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій проїшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

		S271HL G/I S271HL H
PK-панель	Керуюча система	Кольоровий TFT PK-екран
	Розмір 27"W (69 cv)
	Крок піксела	0,31125 мм (по горизонталі) x 0,31125 мм (по вертикалі)
	Яскравість	300 кд/м2 (типова)
	Контрастність	100 000 000:1 макс. (ACM)
	Кут огляду	178° (по горизонталі) 178° (по вертикалі) (CR=10)	170° (по горизонталі) 160° (по вертикалі) (CR=10)
	Час відповіді	4 мс (G to G)	1 мс (G to G)
	Тип панелі VA TN
	Відео	Аналоговий інтерфейс R, G, B
	Частота рядків	30–85 кГц
	Частота кадрів	56–76 Гц
Відображувані кольори		16,7 мільйона
Синхросигнал для відтворення зображень на растровому дисплеї		VGA/DVI: 148,5 МГцHDMI 1.4: 174,5 МГц
Максимальна роздільна здатність		VGA/DVI: 1920 x 1080 при 60 ГцHDMI: 1920 x 1080 при 75 Гц
Plug & Play		VESA DDCCI/DDC2B
Клас енергозбереження		В
*Щорічне споживання енергії		50 (кВт/год.) (для моделі із входом HDMI)
Споживання живлення (за 200 ніт)	Режим увімкнення	25,8 Вт (типово)
	Режим сну	0,49 Вт (типово)
	Режим вимкнення	0,36 Вт (типово)
Вхідний роз'єм		D-SubDVI-D 24-контактний (лише модель із двома входами)HDMI 19-контактний (лише модель із входом HDMI)
Вхідний відеосигнал		Аналоговий: 0,7 Vp-r (стандарт), 75 Ом, позитивнийЦифровий сигнал (лише модель із двома входами)HDMI (лише модель із входом HDMI) (додатково)
Динаміки		2 W x 2 (лише модель з аудіовходом) (додатково)
Максимальний розмір екрана		По горизонталі: 597,6 ммПо вертикалі: 336,15 mm
Джерело живлення		19V —— 2.1 A (2,1 A)
Умови навколишнього середовища		Робоча температура: від 0° до 40°CТемпература зберігання: від -20° до 60°CРобоча вологість: від 20% до 80%
Розміри		614 (Ш) x 424,5 (В) x 173,9 (Г) мм
Вага (вага нетто)		4,8 kg (нетто)	4,8 kg (нетто)
Технічні характеристики механізму		Нахил: від -5° до +15°Знімна підставка: наявна (знімна підставка із гвинтовим розмикачем)
Зовнішні елементикерування	Перемикач/кнопки	Кнопка живленняМЕНЮ/ВВЕДЕННЯВхід	ГучністьЯскравістьРежим
	Функції	ЯскравістьКонтрастністьБлакитне світлоПідсилення чорногоУвімк./вимк. АСМСупер чіткістьПоложення по горизонталі (лише модель з аналоговим входом)Положення по вертикалі (лише модель з аналоговим входом)Фокусування (лише модель з аналоговим входом)Годинник (лише модель з аналоговим входом)Автоматичне налаштування (лише модель з аналоговим входом)Гамматемпература кольорУвімк./вимк. ДСС/СІРежимиРежим sRGBРежим градації сірогоС-осьвий відтінок6-осьова насиченістьГучність	Вимкнути звукПрискоренняFreeSyncТочка наведенняМоваЧас очікування екранного менюПрозорістьЧастота оновленняБлокування OSDВхідАвто джерепоПризначення сполучення клавішШирокоекранний режимУвімк./вимк. ДСС/СІРівень чорного HDMIРежим швидкого запускуІнформація про дисплейСкинути всі настройкиВийти
Усі технічні характеристики може бути змінено безпопередження.

Посібники й інші документи для виробу Асер шукайте на офіційному веб-сайті підтримки Асер.
*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
