S271HLI - Monitor ACER - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis S271HLI ACER in PDF-formaat.
| Producttype | LCD-monitor |
| Merk | Acer |
| Model | S271HLI |
| Schermdiagonaal | 27 inch (69 cm) |
| Paneeltechnologie | VA (voor S271HL G/I) of TN (voor S271HL H) |
| Maximale resolutie | 1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI) |
| Helderheid | 300 cd/m² (typisch) |
| Dynamisch contrast | 100 000 000:1 max (ACM) |
| Responstijd | 4 ms (grijs naar grijs) voor VA; 1 ms voor TN |
| Kijkhoek | 178° horizontaal / 178° verticaal (VA); 170° H / 160° V (TN) |
| Ingangsaansluitingen | D-Sub, DVI-D 24 pins (dubbel-ingangsmodel), HDMI 19 pins (HDMI-ingangsmodel) |
| Ingebouwde luidsprekers | 2 W x 2 (optioneel, model met audio-ingang) |
| Voeding | 19 V --- 2,1 A |
| Stroomverbruik in werking | 25,8 W (typisch) |
| Stroomverbruik in standby | 0,49 W (typisch) |
| Stroomverbruik uitgeschakeld | 0,36 W (typisch) |
| Energie-efficiëntieklasse | B |
| Afmetingen (B x H x D) | 614 x 424,5 x 173,9 mm |
| Netto gewicht | 4,8 kg |
| Kanteling | -5° tot +15° |
| Verwijderbare voet | Ja (verwijderbaar met schroefbevestiging) |
| Belangrijkste functies | Helderheid, Contrast, Blauw licht, Zwart boost, ACM, Super scherpte, Gamma, Kleurtemperatuur, Modus (sRGB, grijswaarden), Over Drive, FreeSync, Richtpunt, enz. |
| Reiniging | Gebruik een zachte doek; spuit geen vloeistof; vermijd producten met ammoniak of alcohol |
| Opslagcondities | Temperatuur: -20 tot 60 °C; luchtvochtigheid: 20% tot 80% |
| Normen | FCC Klasse B, CE, RoHS, ICES-003 |
Veelgestelde vragen - S271HLI ACER
Gebruikersvragen over S271HLI ACER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Monitor in PDF-formaat gratis! Vind uw handleiding S271HLI - ACER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. S271HLI van het merk ACER.
GEBRUIKSAANWIJZING S271HLI ACER
Belangrijke veiligheidsinstructies
Lees de volgende instructies aandachtig door.
-
Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
-
Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.
- Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
- SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
- Acer kan niet aansprakelijk worden gesteld voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
- Plaats de Icd-monitor niet vlak bij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
- Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
- Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkend monteur worden uitgevoerd.
- Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
- Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:
- Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.
- Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.
- De lcd-monitor of de behuizing is beschadigd.
De monitor aan de voet bevestigen
- Haal de monitor uit de verpakking.
- Bevestig de monitor aan de voet. (voor bepaalde modellen)
- Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
- Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

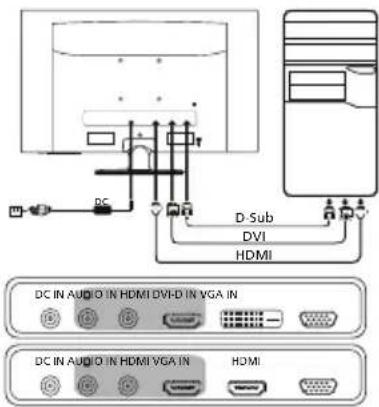

Uw monitor aansluiten op een computer
-
Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
-
2-1 Videokabel aansluiten
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de VGA-videokabel aan op de computer.
2-2 Digitale kabel aansluiten (alleen Dual-model)
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.
2-3 HDMI-kabel aansluiten (alleen HDMI-model)
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de HDMI-kabel aan op de computer.
- Sluit de audiokabel aan. (Optioneel)
- Sluit het ene uiteinde van de adapter aan op de monitor en het andere uiteinde op een goed geaard stopcontact.
- Schakel de monitor en de computer in.
Schakel eerst de monitor in en daarna de computer. Deze volgorde is zeer belangrijk.
optioneel
Knoppen op de behuizing
Nr.PictogramItemBeschrijving
| 1 |  | Aan-uitknop/-indicator | Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand. |
| 2 | OSD-f  es | Druk in om de OSD weer te geven. Druk nogmaals in om een selectie te maken in de OSD. |
| 4 Volun [C2HZ] op | Druk hierop om de volumeregeling te activeren. |
5 Helde  | Druk op de toets om het bedieningselement Helderheid te openen en stel de helderheid in op het gewenste niveau. |
6 Modus mrukken om het menu Modus te activeren.
Wetgeving en veiligheidsvoorschriften
Kennisgeving FCC
Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen. Indien het niet in overeenstemming met de instructies wordt geïnstalleerd en gebruikt, kan het schadelijke storing veroorzaken aan radiocommunicatie.
Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, kan de gebruiker op de volgende manieren proberen de storing te verhelpen:
- Draai of verplaats de ontvangstantenne.
- Vergroot de afstand tussen het apparaat en de ontvanger.
- Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.
CE-verklaring van conformiteit
Hierbij verklaart Acer Inc. dat deze Icd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.
Kennisgeving:
Om schade aan de monitor te voorkomen dient u deze niet aan de voet op te tillen.
Kennisgeving: Afgeschermde kabels
Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.
Kennisgeving: Randapparatuur
Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de klasse B-limieten, kan worden aangesloten op deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.
Waarschuwing
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.
Gebruiksomstandigheden
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Kennisgeving: Canadese gebruikers
Dit digitale apparaat van klasse B voldoet aan de Canadese norm ICES-003.
Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie
Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden afgevoerd met het overige huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.
SPECIFICATIE
| S271HL G/I S271HL H | |||
| Lcd-paneel | Aandrijfsysteem TFT lcd-kleurenscherm | ||
| Grootte 27"W (69 cm) | |||
| Pixelgrootte 0,31125 mm (H) x 0,31125 mm (V) | |||
| Helderheid | 300 cd/m2 (standaard) | ||
| Contrast 10000000:1 Max (ACM) | |||
| Kijkhoek 178° (H) 178° (V) | (CR=10) 170° (H) 160° (V) (CR=10) | ||
| Reactietijd 4 ms (G-to-G) 1 ms (G-to-G) | |||
| Type beeldscherm VA TN | |||
| Video R, G, B analoge interface | |||
| Horizontale frequentie 30 - 85 kHz | |||
| Verticale frequentie 56 - 76 Hz | |||
| Kleuren | 16,7 miljoen | ||
| Dot Clock | VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz | ||
| Maximale resolutie | VGA/DVI: 1920 x 1080 bij 60 HzHDMI: 1920 x 1080 bij 75 Hz | ||
| Plug-and-play | VESA DDCCI/DDC2B | ||
| Energie-efficiëntieklasse | B | ||
| *Jaarlijks energieverbruik | 50 (kWh) (voor een HDMI-model) | ||
| Stroomverbruik (bij 200 nits) | Aan | 25,8 W (standaard) | |
| Stand-by 0,49 W (standaard) | |||
| Uit | 0,36 W (standaard) | ||
| Ingangsaansluiting | D-SubDVI-D 24 pins (alleen Dual-model)HDMI 19 pins (alleen HDMI-model) | ||
| Inkomend videosignaal | Analoog: 0,7 Vp-p (standaard), 75 OHM, positiefDigital signaal (alleen Dual-model)HDMI (alleen HDMI-model) (optioneel) | ||
| Luidsprekers | 2 W x 2 (alleen audiomodel) (optioneel) | ||
| Maximale schermgrootte | Horizontaal: 597,6 mmVerticaal: 336,15 mm | ||
| Voedingsbron | 19 V —— 2.1 A (2,1 A) | ||
| Milieuoverwegingen | Gebruikstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CVochtigheid bij gebruik: 20% tot 80% | ||
| Afmetingen | 614 (B) x 424,5 (H) x 173,9 (D) mm | ||
| Gewicht | 4,8 kg (netto) | 4,8 kg (netto) | |
| Specificaties mechanisme | Kantelen: -5° tot +15°Afneembare voet: Ja (afneembare voet met schroef) | ||
| Knoppen op de behuizing | Schakelaars/knoppen | Aan-uitknop VolumeMENU/ENTER HelderheidIngang Modus | |
| Functies | Helderheid Contrast Over DriveBlauw licht FreeSyncZwartversterking Richtpunt ACM aan/uit TaalSuperscherpte Time-out OSDH. positie (alleen analoog model) TransparantieV. positie (alleen analoog model) Vernieuwingst.Scherpstellung (alleen analoog model) OSD vergrendelenKlok (alleen analoog model) IngangAutom. configuratie (alleen analoog model)Gamma SneltoetstoewijzingKleurtemp. BreedbeeldmodusModi DDC/CI Aan/UitsRGB-modus HDMI zwartniveauGrijswaarden Snelstartmodus6-assige tint Scherminformatie6-as verzadigen Alle inst. ResettenVolume Afsluiten | ||
| Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. | |||
Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.
*Jaarlijks energieverbruik wordt berekend op basis van een standaardstroomverbruik, 4 uur per dag, 365 dagen per jaar.
Conformiteitverklaring
Wij,
Acer Incorporated
Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:
EMC-richtlijn: 2014/30/EU
LVD-richtlijn: 2014/35/EU
EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
RoHS-richtlijn: 2011/65/EU
EN 50581:2012
☒ ErP-richtlijn: 2009/125/EG
☒ Verordening (EG) nr. 1275/2008; EN 50564:2011
Jaar om de CE-markering te beginnen aanbrengen: 2019.
Mar. 29, 2019
