S271HLI - Monitor ACER - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului S271HLI ACER în format PDF.
| Tip produs | Monitor LCD |
| Marcă | Acer |
| Model | S271HLI |
| Dimensiunea ecranului | 27 inci (69 cm) |
| Tehnologia panoului | VA (pentru S271HL G/I) sau TN (pentru S271HL H) |
| Rezoluție maximă | 1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI) |
| Luminozitate | 300 cd/m² (tipic) |
| Contrast dinamic | 100 000 000:1 max (ACM) |
| Timp de răspuns | 4 ms (gri la gri) pentru VA; 1 ms pentru TN |
| Unghi de vizualizare | 178° orizontal / 178° vertical (VA); 170° H / 160° V (TN) |
| Conectori de intrare | D-Sub, DVI-D 24 pini (model dublă intrare), HDMI 19 pini (model intrare HDMI) |
| Difuzoare încorporate | 2 W x 2 (opțional, model cu intrare audio) |
| Alimentare electrică | 19 V --- 2,1 A |
| Consum în funcționare | 25,8 W (tipic) |
| Consum în standby | 0,49 W (tipic) |
| Consum în oprire | 0,36 W (tipic) |
| Clasa de eficiență energetică | B |
| Dimensiuni (L x Î x A) | 614 x 424,5 x 173,9 mm |
| Greutate netă | 4,8 kg |
| Înclinare | -5° la +15° |
| Picior amovibil | Da (detașabil cu fixare prin șurub) |
| Funcții principale | Luminozitate, Contrast, Lumină albastră, Boost negru, ACM, Super claritate, Gamma, Temperatură culoare, Moduri (sRGB, nivel gri), Over Drive, FreeSync, Punct de vizare, etc. |
| Curățare | Utilizați o cârpă moale; nu pulverizați lichid; evitați produse pe bază de amoniac sau alcool |
| Condiții de depozitare | Temperatură: -20 până la 60 °C; umiditate: 20% până la 80% |
| Standarde | FCC Clasa B, CE, RoHS, ICES-003 |
Întrebări frecvente - S271HLI ACER
Întrebările utilizatorilor despre S271HLI ACER
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Monitor în format PDF gratuit! Găsiți manualul dvs. S271HLI - ACER și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. S271HLI mărcii ACER.
MANUAL DE UTILIZARE S271HLI ACER
Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)
Instrucțiuni de siguranță importante
Vă rugăm să citiți cu atenție instrucțiunile următoare.
-
Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
-
Opriti monitorul LCD și decuplati cablul de alimentare.
- Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
• NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ. - NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
-
Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curătare pe bază de amoniac sau alcool.
-
Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.
- Nu aplicati presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
- Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
- Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60° C (-4° până la +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
- Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:
- Cablul de semnal de la monitor la PC este ros sau deteriorat.
- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
- Monitorul LCD sau carcasa acestuia este deteriorat/ă.
Ataşarea monitorului la bază
- Scoateți monitorul din ambalaj.
- Ataşati suportul cu picior la bază. (pentru modelele selectate)
- Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
- Fixați baza pe suport cu ajutorul șurubului, folosind aripicara integrată sau o monedă potrivită. (pentru modelele selectate)

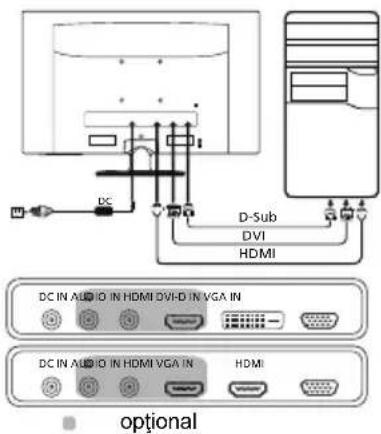

Conectarea monitorului la calculator
- Opriti monitorul și decuplați cablul de alimentare a calculatorului.
- 2-1 Conectati cablul video
a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectati cablul video VGA la calculator.
2-2 Conectați cablul digital (numai la modelul cu intrare duală)
a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.
2-3 Conectați cablul HDMI (numai la modelul cu intrare HDMI)
a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectati cablul HDMI la calculator.
- Conectati cablul audio. (Optional)
- Conectați un capăt al adaptorului la monitor și celălalt capăt la o priză de rețea corect împământată.
- Cuplați alimentarea electrică a monitorului și a calculatorului. Cuplați mai întăi alimentarea electrică a monitorului, apoi a calculatorului. Această succesiune este foarte importantă.
Comenzi externe
| Nr. | Pictogramă | Element | Descriere |
| 1 | Buton/indicator de alimentare | Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie. | |
| 2 | F | Apăsați pentru a vizualiza OSD. Apăsați din nou pentru a introduce o selecție în OSD. | |
| 3 Buton pentru intrare | Apăsați pentru a comuta între sursele de intrare. | ||
| 4 Butonu volum | Apăsați pentru a activa scala de reglare a volumului. | ||
| 5 Luminozitate | Apăsați tasta pentru a deschide comandaLuminozitateși setați-o la nivelul preferat. | ||
| 6 | Mod | Apăsați pentru a activa meniul Mod. | |
Precizări privind reglementările și siguranța
Precizări privind FCC
Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidential. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.
Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptia radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:
● Reorientati sau repozitionati antena receptoare.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
- Consultați dealerul sau un tehnician radio/TV experimentat.
Declaratie de conformitate CE
Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.
Notă:
Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.
Notă: Cabluri ecranate
Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.
Notă: Dispositive periferice
Numai perifericele (dispositive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.
Atentie
Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.
Conditii de functionare
Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să acepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.
Notă: Utilizatorii din Canada
Acest aparat digital din Clasa B respectă standardul canadian ICES-003.
Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană
Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.
SPECIFICATII
| S271HL G/I S271HL H | |||
| Panou LCD | Sistem de actionare LCD color TFT | ||
| Dimensiune 27"W (69 cm) | |||
| Pas pixeli 0,31125 mm (H) x 0,31125 mm (V) | |||
| Luminozitate | 300 cd/m ^2 (tipic) | ||
| Contrast 100.000.000:1 Max (ACM) | |||
| Unghi de vizualizare 178" (H) 178" (V) (CR=10) 170" (H) 160" (V) (CR=10) | |||
| Timp de răspuns 4 ms (G - G) 1 ms (G - G) | |||
| Tip panou VA TN | |||
| Video | Interfață analogica R, G, B | ||
| Frecvență orizontală | 30 kHz - 85 kHz | ||
| Frecvență verticală | 56 - 76 Hz | ||
| Culori afișate | 16,7 Milioane | ||
| Frecvența de ceas | VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz | ||
| Rezolutie maximă | VGA/DVI: 1920 x 1080 la 60 HzHDMI: 1920 x 1080 la 75 Hz | ||
| Tip plug & play | VESA DDCCI/DDC2B | ||
| Clasa de eficiență energetică | B | ||
| *Consum anual de energie | 50 (kWh) (pentru modelul cu intrare HDMI) | ||
| Consum de energie (la 200 nits) | Modul Pomit | 25,8 W (tipic) | |
| Modul Repaus | 0,49 W (tipic) | ||
| Modul Oprit | 0,36 W (tipic) | ||
| Conector de intrare | D-SubDVI-D 24 pini (numai la modelul cu intrare duală)HDMI 19 pini (numai la modelul cu intrare HDMI) | ||
| Semnal video de intrare | Analog: 0,7 Vp-p (standard), 75 OHM, pozitivSemnal digital (numai la modelul cu intrare duală)HDMI (numai la modelul cu intrare HDMI) (optional) | ||
| Difuzoare | 2 W x 2 (numai la modelul cu intrare audio) (optional) | ||
| Dimensiune maximă ecran | Orizontală: 597,6 mmVerticală: 336,15 mm | ||
| Sursă de alimentare | 19 V 2.1 A (2,1 A) | ||
| Considerații privind mediul | Temp. de functionare: 0° - 40°CTemp. de depozitare: -20° - 60°CUmiditate în timpul funcționării: 20% - 80% | ||
| Dimensiuni | 614 (L) x 424,5 (h) x 173,9 (l) mm | ||
| Masa (netă) | 4,8 kg (net) | 4,8 kg (net) | |
| Specificații privind mecanismul | Înclinare: -5° - +15°Suport cu picior delașabil: Da (suport cu picior delașabil cu prindere cu șurub) | ||
| Comenzi externe | Comutator/butoane | Buton de alimentare VolumMENIU/ENTER LuminozitateIntrare Mod | |
| Funcții | LuminozitateContrastLumină albastrăAmplificare negruACM Pornit/OpritClaritate superioarăPozilție orizontală (numai la modelul cu intrare analogica)Pozilție verticală (numai la modelul cu intrare analogica)Focalizare (numai la modelul cu intrare analogica)Ceas (numai la modelul cu intrare analogica)Configurare automată (numai la modelul cu intrare analogica)GamăTemperatură culoareModuriMod sRGBMod Tonuri de griNuanțe pe 6 axeSaturatie pe 6 axeVolum | Fără sunetOver DriveFreeSyncPunct ochireLimbăExpirare OSDTransparențaFrecvență reîmprospătareBlocare OSDIntrareSursă automatăAtribuire tastă rapidăMod latDDC/CI Pornit/OpritNivel de negru HDMIModul Pornire rapidăInformații monitorReselare toate setărileIeşire | |
| Toate specificațiile pot fi schimbate fără notificare prealabilă. | |||
Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
