Тип продукт	LCD монитор
Марка	Acer
Модел	S271HLI
Размер на екрана	27 инча (69 см)
Технология на панела	VA (за S271HL G/I) или TN (за S271HL H)
Максимална резолюция	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Яркост	300 cd/m² (типична)
Динамичен контраст	100 000 000:1 макс (ACM)
Време за реакция	4 ms (сиво към сиво) за VA; 1 ms за TN
Ъгъл на видимост	178° хоризонтално / 178° вертикално (VA); 170° H / 160° V (TN)
Входни конектори	D-Sub, DVI-D 24 щифта (двоен вход), HDMI 19 щифта (HDMI вход)
Интегрирани високоговорители	2 W x 2 (по избор, модел с аудио вход)
Захранване	19 V --- 2,1 A
Консумация при работа	25,8 W (типична)
Консумация в режим на готовност	0,49 W (типична)
Консумация в изключено състояние	0,36 W (типична)
Клас на енергийна ефективност	B
Размери (Ш x В x Д)	614 x 424,5 x 173,9 mm
Нетно тегло	4,8 kg
Наклон	-5° до +15°
Подвижна стойка	Да (отделяема с винтово закрепване)
Основни функции	Яркост, Контраст, Синя светлина, Подобряване на черното, ACM, Супер острота, Гама, Цветна температура, Режими (sRGB, сива скала), Over Drive, FreeSync, Точка на прицелване и др.
Почистване	Използвайте мека кърпа; не пръскайте течност; избягвайте продукти на основата на амоняк или алкохол
Условия за съхранение	Температура: от -20 до 60 °C; влажност: от 20% до 80%
Стандарти	FCC клас B, CE, RoHS, ICES-003

Често задавани въпроси - S271HLI ACER

Как да почистя екрана на Acer S271HLI?

Изключете монитора и го извадете от контакта. Използвайте мека кърпа, леко навлажнена с почистващ разтвор без разтворители. Никога не пръскайте течност директно върху екрана или корпуса. Избягвайте продукти на основата на амоняк или алкохол.

Какви кабели са необходими за свързване на монитора с компютър?

Мониторът поддържа връзки VGA, DVI-D (двоен вход) и HDMI (HDMI вход). Използвайте предоставения подходящ кабел или закупете съвместим.

Как да регулирам яркостта и контраста?

Натиснете бутона Яркост (маркировка 5), за да отворите настройката, след което регулирайте с бутоните. За контраста използвайте менюто OSD, като натиснете бутона MENU/ENTER.

Какво означава ACM и как да го активирам?

ACM (Adaptive Contrast Management) е функция, която динамично регулира контраста за подобряване на детайлите. Можете да я активирате или деактивирате чрез менюто OSD в настройките на изображението.

Мониторът поддържа ли технологията FreeSync?

Да, мониторът Acer S271HLI поддържа FreeSync (чрез HDMI или DisplayPort според версията). Активирайте го в менюто OSD, за да синхронизирате честотата на опресняване с вашата видеокарта.

Как да закрепя монитора към стойката?

Извадете монитора от опаковката. Закрепете крака към основата и го завъртете по часовниковата стрелка, за да го заключите. За някои модели затегнете винта с монета. Уверете се, че основата е добре закрепена.

Каква е максималната поддържана резолюция?

Максималната резолюция е 1920 x 1080 (Full HD) при 60 Hz чрез VGA или DVI, и до 75 Hz чрез HDMI.

Мониторът съвместим ли е с VESA стенен монтаж?

Да, мониторът е съвместим с VESA стенен монтаж. Кракът е подвижен (отделя се с винтове). Размерите на VESA фиксацията не са уточнени, но обичайният стандарт за този размер е 100 x 100 mm.

Какво да направя, ако екранът не показва изображение?

Проверете дали мониторът е включен (син индикатор). Уверете се, че видео кабелът е правилно свързан към компютъра. Ако индикаторът е оранжев, мониторът е в режим на готовност; натиснете бутона за захранване. Опитайте с друг кабел или друг източник.

Как да получа достъп до менюто OSD (On-Screen Display)?

Натиснете бутона MENU/ENTER (маркировка 2), за да отворите менюто. Навигирайте със стрелките. Натиснете отново MENU/ENTER, за да потвърдите опция. Използвайте бутона EXIT, за да излезете.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S271HLI ACER

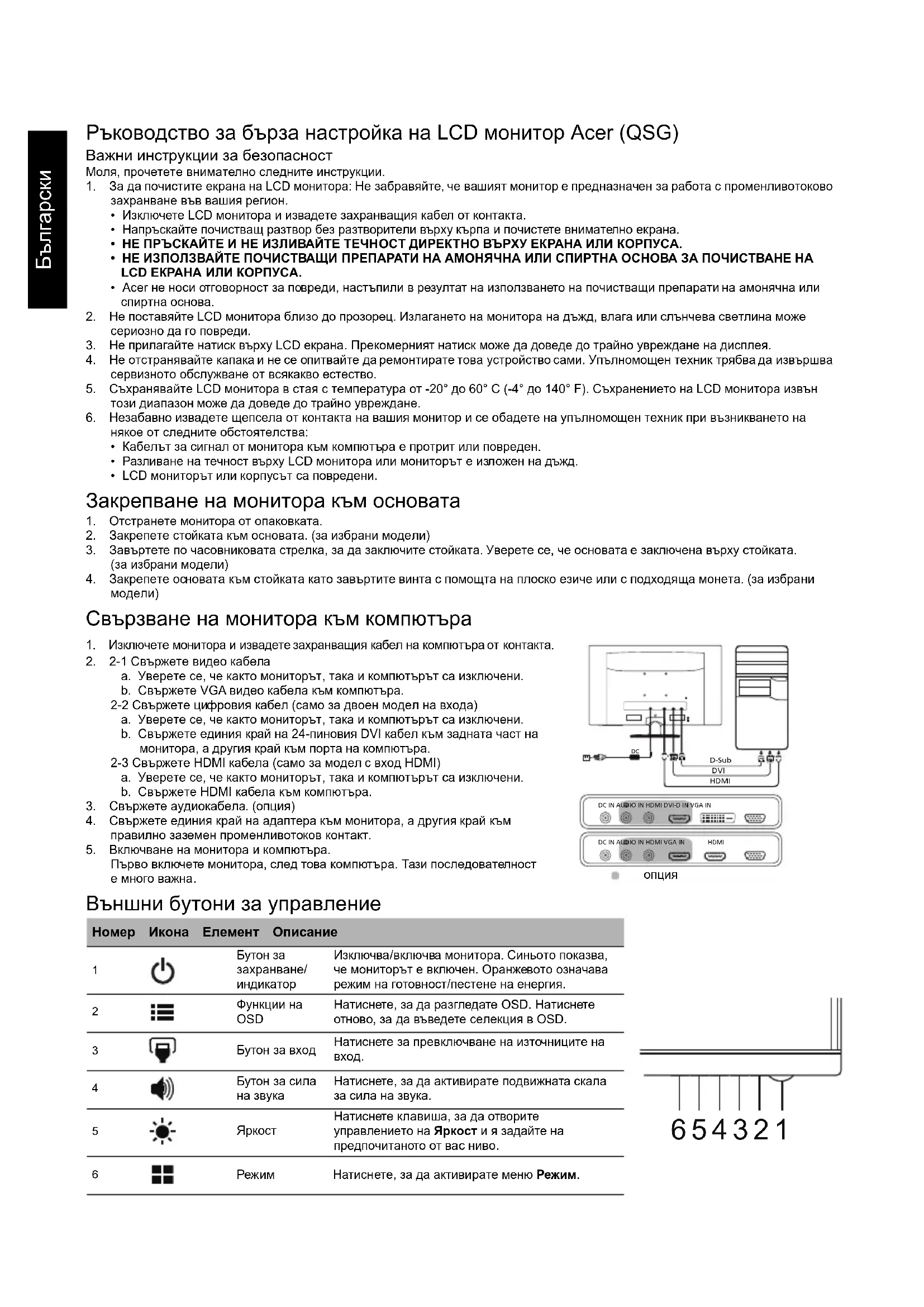

Ръководство за бърза настройка на LCD монитор Acer (QSG)

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабельт за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на плоско езиче или с подходяща монета. (за избрани модели)

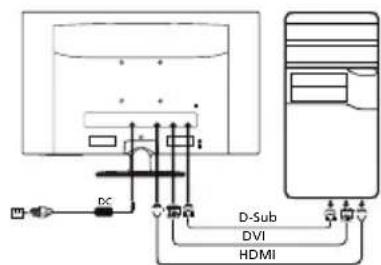

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете видео кабела

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете VGA видео кабела към компютъра.

2-2 Свържете цифровия кабел (само за двоен модел на входа)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете единия край на 24-пиновия DVI кабел към задната част на монитора, а другия край към порта на компютъра.

2-3 Свържете HDMI кабела (само за модел с вход HDMI)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете HDMI кабела към компютъра.

1. Свържете аудиокабела. (опция)
2. Свържете единия край на адаптера към монитора, а другия край към правилно заземен променливотоков контакт.
3. Включване на монитора и компютъра.

Първо включете монитора, след това компютъра. Тази последователност е много важна.

ОПЦИЯ

Външни бутони за управление

Номер	Икона	Елемент	Описание
1		Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
2		Функции на OSD	Натиснете, за да разгледате OSD. Натиснете отново, за да въведете селекция в OSD.
3		Бутон за вход	Натиснете за превключване на източниците на вход.
4		Бутон за сила на звука	Натиснете, за да активирате подвижната скала за сила на звука.
5		Яркост	Натиснете клавиша, за да отворите управлението на Яркост и я задайте на предпочитаното от вас ниво.
6		Режим	Натиснете, за да активирате меню Режим.

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

● Преориентиране или преместване на антената на приемника.
● Увеличаване на разстоянието между устройството и приемника.
- Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
- Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събiranе на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събiranе и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

		S271HL G/I S271HL H
LCD панел	Управляваща система	TFT цветен LCD дисплей
	Размер 27"W (69 см)
	Стъпка на пикселите	0,31125 мм (X) x 0,31125 мм (B)
	Яркост	300 cd/m ^2 (типична)
	Контраст	100000000:1 макс. (ACM)
	Ъгъл на виждане	178" (X) 178" (B) (CR=10)	170" (X) 160" (B) (CR=10)
	Време за реакция	4 ms (G до G)	1 ms (G до G)
	Тип на панела	VA	TN
	Видео	R, G, В аналогов интерфейс
	Хоризонтална честота	30 kHz – 85 kHz
	Вертикална честота 56 – 76 Hz
Цветове на дисплея		16,7 миллиона
Dot Clock (Честота на сканиране)		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Максимална резолюция		VGA/DVI: 1920 x 1080 @ 60 HzHDMI: 1920 x 1080 @ 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Клас на енергийна ефективност		B
*Годишна консумация на енергия		50 (kWh) (за модел на входа HDMI)
Консумация на енергия(при 200 нита)	Включен режим	25,8 W (типично)
	Режим на покой	0,49 W (типично)
	Изключен режим	0,36 W (типично)
Входен конектор		D-SubDVI-D 24 пина (само за модел с двоен вход)HDMI 19 пина (само за модел с вход HDMI)
Входен видео сигнал		Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителенЦифров сигнал (само за модел с двоен вход)HDMI (само за модел с вход HDMI) (опция)
Говорители		2 W x 2 (само за модел с аудиовход) (опция)
Максимален размер на екрана		Хоризонтален: 597,6 ммВертикален: 336,15 mm
Източник на захранване		19V —— 2.1 A (2,1 A)
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		614 (Ш) x 424,5 (В) x 173,9 (Д) мм
Тегло (N. W.)		4,8 kg (нето)	4,8 kg (нето)
Спецификации на механизма		Накланяне: -5° до +15°Стойка с подвижно краче: Да (Стойка с подвижно краче с винт)
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоМеню/въвежданеВход	Сила на звукаЯркостРежим
	Функции	ЯркостКонтрастСиня светлинаПодсилване на черните областиВкл./изкл. на ACMСупер остротаХоризонтална позиция (само за модел с аналогов вход)Вертикална позиция (само за модел с аналогов вход)Фокус (само за модел с аналогов вход)Часовник (само за модел с аналогов вход)Автоматична конфигурация (само за модел с аналогов вход)ГамаТемпература на цветаРежимиРежим sRGBРежим Нива на сивото6 цвятаНаситеност в 6 цвятаСила на звука	Изключване на звукаУсилванеФreesyncТочка на прицелванеЕзикВреме на изчакване на OSDПрозрачностСкорост на обновяванеЗаключване на екранното менюВходен сигналАвтоматичен източникНазначение на бързи клавишиРежим "Широк екран"Вкл./изкл. на DDC/CHDMI ниво на чернотоРежим на бърза настройкаИнформация за дисплеяНулиране на всички настройкиИсход
Всички спецификации подлежат на промяна без предизвестие.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.

* Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
