S271HLI - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	S271HLI
Rozmiar ekranu	27 cali (69 cm)
Technologia panelu	VA (dla S271HL G/I) lub TN (dla S271HL H)
Maksymalna rozdzielczość	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Jasność	300 cd/m² (typowa)
Kontrast dynamiczny	100 000 000:1 maks (ACM)
Czas reakcji	4 ms (szary do szarego) dla VA ; 1 ms dla TN
Kąt widzenia	178° poziomy / 178° pionowy (VA) ; 170° H / 160° V (TN)
Złącza wejściowe	D-Sub, DVI-D 24 piny (model podwójne wejście), HDMI 19 piny (model wejście HDMI)
Wbudowane głośniki	2 W x 2 (opcjonalnie, model z wejściem audio)
Zasilanie elektryczne	19 V --- 2,1 A
Pobór mocy w trybie pracy	25,8 W (typowy)
Pobór mocy w trybie czuwania	0,49 W (typowy)
Pobór mocy w trybie wyłączenia	0,36 W (typowy)
Klasa efektywności energetycznej	B
Wymiary (S x W x G)	614 x 424,5 x 173,9 mm
Waga netto	4,8 kg
Pochylenie	-5° do +15°
Podstawa zdejmowana	Tak (odłączana z mocowaniem za pomocą śrub)
Główne funkcje	Jasność, Kontrast, Niebieskie światło, Wzmocnienie czerni, ACM, Super ostrość, Gamma, Temperatura barwowa, Tryby (sRGB, skala szarości), Over Drive, FreeSync, Punkt celowania, itd.
Czyszczenie	Używać miękkiej szmatki; nie rozpylać płynu; unikać produktów na bazie amoniaku lub alkoholu
Warunki przechowywania	Temperatura: -20 do 60 °C; wilgotność: 20% do 80%
Normy	FCC Klasa B, CE, RoHS, ICES-003

Często zadawane pytania - S271HLI ACER

Jak wyczyścić ekran monitora Acer S271HLI?

Wyłącz monitor i odłącz go od zasilania. Użyj miękkiej szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran lub obudowę. Unikaj produktów na bazie amoniaku lub alkoholu.

Jakie kable są potrzebne do podłączenia monitora do komputera?

Monitor obsługuje złącza VGA, DVI-D (model z podwójnym wejściem) oraz HDMI (model z wejściem HDMI). Użyj odpowiedniego kabla dołączonego do zestawu lub kup kompatybilny.

Jak ustawić jasność i kontrast?

Naciśnij przycisk Jasność (oznaczenie 5), aby otworzyć ustawienie, a następnie dostosuj za pomocą przycisków. W przypadku kontrastu użyj menu OSD, naciskając przycisk MENU/WEJŚCIE.

Co oznacza ACM i jak go włączyć?

ACM (Adaptive Contrast Management) to funkcja, która dynamicznie dostosowuje kontrast w celu poprawy szczegółów. Możesz ją włączyć lub wyłączyć za pomocą menu OSD w ustawieniach obrazu.

Czy monitor obsługuje technologię FreeSync?

Tak, monitor Acer S271HLI obsługuje FreeSync (przez HDMI lub DisplayPort w zależności od wersji). Włącz go w menu OSD, aby zsynchronizować częstotliwość odświeżania z kartą graficzną.

Jak zamocować monitor na podstawie?

Wyjmij monitor z opakowania. Przymocuj stopkę do podstawy i obróć zgodnie z ruchem wskazówek zegara, aby zablokować. W niektórych modelach dokręć śrubę monetą. Upewnij się, że podstawa jest dobrze zamocowana.

Jaka jest maksymalna obsługiwana rozdzielczość?

Maksymalna rozdzielczość to 1920 x 1080 (Full HD) przy 60 Hz przez VGA lub DVI oraz do 75 Hz przez HDMI.

Czy monitor jest kompatybilny z uchwytem ściennym VESA?

Tak, monitor jest kompatybilny z uchwytem ściennym VESA. Podstawa jest zdejmowana (odkręcana za pomocą śrub). Wymiary mocowania VESA nie są podane, ale standardowy rozstaw dla tego rozmiaru to 100 x 100 mm.

Co zrobić, jeśli ekran nie wyświetla obrazu?

Sprawdź, czy monitor jest włączony (niebieska dioda). Upewnij się, że kabel wideo jest prawidłowo podłączony do komputera. Jeśli dioda jest pomarańczowa, monitor jest w trybie czuwania; naciśnij przycisk zasilania. Spróbuj użyć innego kabla lub źródła.

Jak uzyskać dostęp do menu OSD (On-Screen Display)?

Naciśnij przycisk MENU/WEJŚCIE (oznaczenie 2), aby otworzyć menu. Nawiguj za pomocą przycisków strzałek. Naciśnij ponownie MENU/WEJŚCIE, aby zatwierdzić opcję. Użyj przycisku WYJŚCIE, aby wyjść.

INSTRUKCJA OBSŁUGI S271HLI ACER

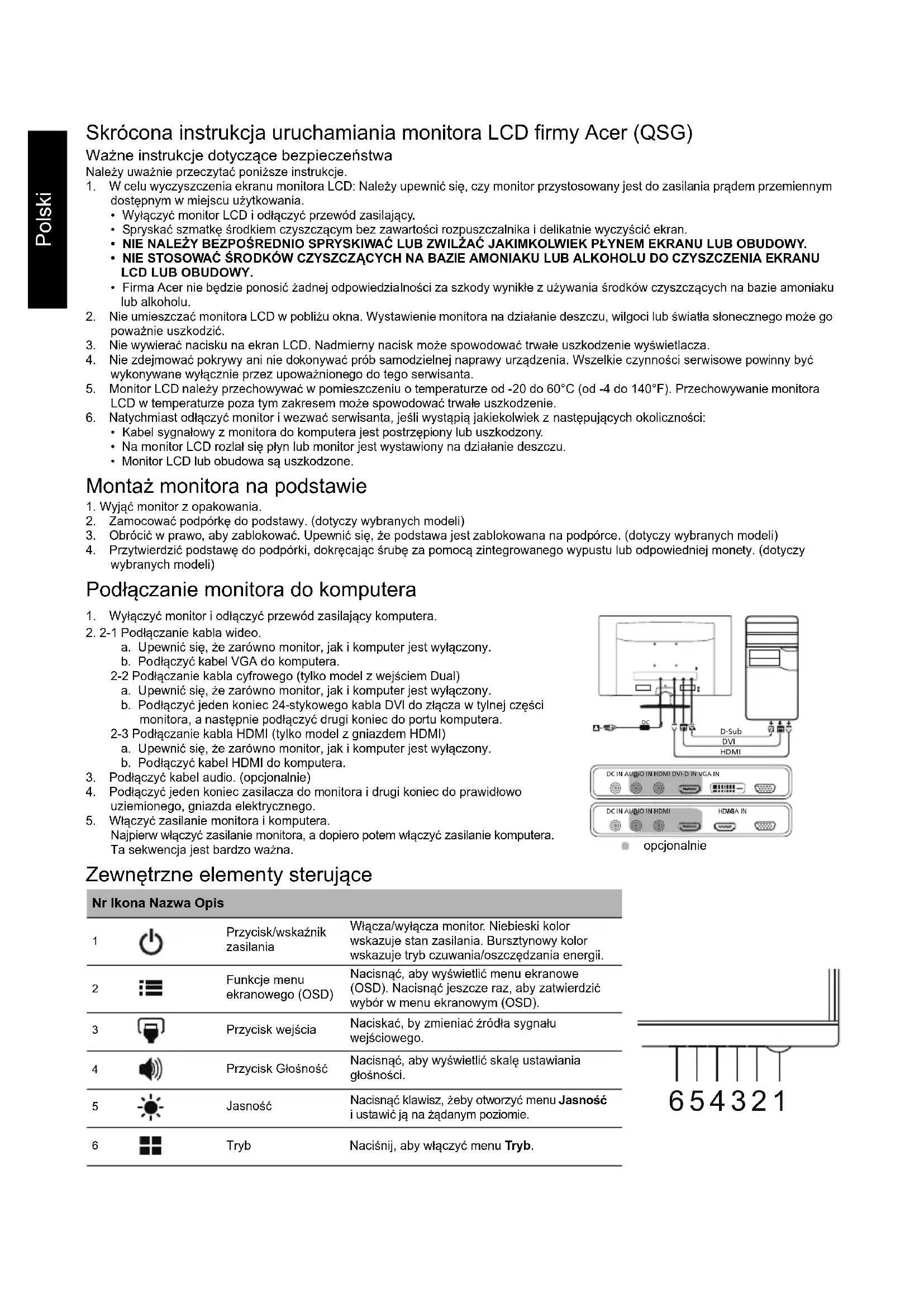

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

6. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

7. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

8. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
9. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
10. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
11. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekołwiek z następujących okoliczności:

- Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.

- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.

• Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

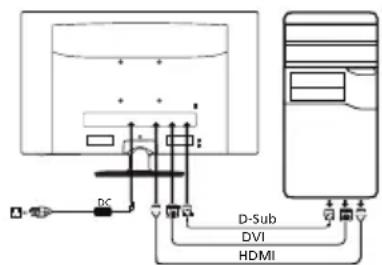

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo.

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z wejściem Dual)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel HDMI do komputera.

1. Podłączyć kabel audio. (opcjonalnie)

2. Podłączyć jeden koniec zasilacza do monitora i drugi koniec do prawidłowo uziemionego, gniazda elektrycznego.

3. Włączyć zasilanie monitora i komputera.

Najpierw włączyć zasilanie monitora, a dopiero potem włączyć zasilanie komputera.

Ta sekwencja jest bardzo ważna.

opcjonalnie

Zewnętrzne elementy sterujące

Nr Ikona Nazwa Opis
1		Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2		Funkcje menu ekranowego (OSD)	Nacisnąć, aby wyświetlić menu ekranowe (OSD). Nacisnąć jeszcze raz, aby zatwierdzić wybór w menu ekranowym (OSD).
3		Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.
4		Przycisk Głośność	Nacisnąć, aby wyświetlić skalę ustawiania głośności.
5		Jasność	Nacisnąć klawisz, żeby otworzyć menu Jasność i ustawić ją na żądanym poziomie.
6		Tryb	Naciśnij, aby włączyć menu Tryb.

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyrażny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

		S271HL G/I S271HL H
Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 27"W (69 cm)
	Rozstaw pikseli 0,31125 mm (w poziomie) x 0,31125 mm (w pionie)
	Jasność	300 cd/m2 (typowa)
	Kontrast Maks. 10000000	0:1 (ACM)
	Kąt widzenia 178° (w pozłomie) 178° (w pionie) (CR=10)		170° (w poziomie) 160° (w pionie) (CR=10)
	Czas reakcji 4 ms (od G do G) 1 ms (od G do G)
	Typ panelu VA TN
	Wideo Interfejs analogowy R, G, B
	Częstotliwość pozioma	30–85 kHz
	Częstotliwość pionowa	56–76 Hz
Wyświetlane kolory 16,7 miliona
Zegar punktowy		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maksymalna rozdzielczość		VGA/DVI: 1920 x 1080 przy częstotliwości 60 HzHDMI 1920 x 1080 przy częstotliwości 75 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywności energetycznej		B
* Roczny pobór energii		50 (kWh) (dotyczy modelu z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia	25,8 W (typowy)
	Tryb uśpienia	0,49 W (typowy)
	Tryb wyłączenia	0,36 W (typowy)
Złącze wejściowe		D-SubDVI-D 24-stykowe (tylko model z wejściem Dual)HDMI 19-stykowe (tylko model z wejściem HDMI)
Wejściowy sygnał wideo		Analogowy: 0,7 Vp-p (standardowo), 75 OHM, dodatnieSygnał cyfrowy (tylko model z wejściem Dual)HDMI (tylko model z wejściem HDMI) (opcjonalnie)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalnie)
Maksymalny rozmiar ekranu		W poziomie: 597,6 mmW pionie: 336,15 mm
Źródło zasilania		19 V —— 2.1 A (2,1 A)
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		614 (szer.) x 424,5 (wys.) x 173,9 (głęb.) mm
Waga:		4,8 kg (netto)	4,8 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +15°Zdejmowalna podpórka: Tak (zdejmowalna podpórka ze śrubowym mechanizmem zwalniającym)
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilaniaMENU/WPROWADŻWejście	GłośnośćJasnośćTryb
	Funkcje	JasnośćKontrastNieb. światłoWzmocn. czerniWłączenie/wyłączenie ACMSuper ostrośćUstaw. poz. (tylko model z wejściem analogowym)Ustaw. pion. (tylko model z wejściem analogowym)Ostrość (tylko model z wejściem analogowym)Zegar (tylko model z wejściem analogowym)Auto konfiguracja (tylko model z wejściem analogowym)GammaTemp. koloruTrybyTryb sRGBTryb odc. szar.6-osiowa barwaNasyc. 6-osiowGłośność	WyciszenieOver DriveFreeSyncCelJęzykWylączenie OSDPrzezroczystośćCzęst. odśwież.Blokada OSDWejścieAutom. źródłoPrzypis. przyc. skrótuTryb szerokiWłączenie/wyłączenie DDC/CPoz. czarn. HDMITryb szyb. uruchWyświetlanie informacjiResetuj wszyst. ustaw.Zakończ
Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
