S271HLI - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Kaubamärk	Acer
Mudel	S271HLI
Ekraani suurus	27 tolli (69 cm)
Paneeli tehnoloogia	VA (S271HL G/I jaoks) või TN (S271HL H jaoks)
Maksimaalne eraldusvõime	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Heledus	300 cd/m² (tüüpiline)
Dünaamiline kontrast	100 000 000:1 max (ACM)
Reageerimisaeg	4 ms (hallist halli) VA jaoks; 1 ms TN jaoks
Vaatenurk	178° horisontaalne / 178° vertikaalne (VA); 170° H / 160° V (TN)
Sisendühendused	D-Sub, DVI-D 24 kontaktiga (kahe sisendiga mudel), HDMI 19 kontaktiga (HDMI sisendiga mudel)
Sisseehitatud kõlarid	2 W x 2 (valikuline, helisisendiga mudel)
Toiteallikas	19 V --- 2,1 A
Töötarbimine	25,8 W (tüüpiline)
Ooterežiimi tarbimine	0,49 W (tüüpiline)
Väljalülitatud tarbimine	0,36 W (tüüpiline)
Energiatõhususe klass	B
Mõõtmed (L x K x S)	614 x 424,5 x 173,9 mm
Netokaal	4,8 kg
Kaldenurk	-5° kuni +15°
Eemaldatav alus	Jah (eemaldatav kruvidega kinnitades)
Peamised funktsioonid	Heledus, Kontrast, Sinine valgus, Musta võimendus, ACM, Super teravus, Gamma, Värvitemperatuur, Režiimid (sRGB, halltoonid), Over Drive, FreeSync, Sihtpunkt jne.
Puhastamine	Kasutage pehmet lappi; ärge pihustage vedelikku; vältige ammoniaaki või alkoholi sisaldavaid tooteid
Säilitustingimused	Temperatuur: -20 kuni 60 °C; niiskus: 20% kuni 80%
Standardid	FCC klass B, CE, RoHS, ICES-003

Korduma kippuvad küsimused - S271HLI ACER

Kuidas puhastada Acer S271HLI monitori ekraani?

Lülitage monitor välja ja ühendage see lahti. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile või korpusele. Vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Milliseid kaableid on vaja monitori arvutiga ühendamiseks?

Monitor toetab VGA, DVI-D (kahe sisendiga mudel) ja HDMI (HDMI sisendiga mudel) ühendusi. Kasutage kaasasolevat sobivat kaablit või ostke ühilduv.

Kuidas reguleerida heledust ja kontrasti?

Vajutage Heledus nuppu (tähis 5), et avada seade, seejärel reguleerige nuppudega. Kontrasti jaoks kasutage OSD menüüd, vajutades MENU/ENTER nuppu.

Mida tähendab ACM ja kuidas seda aktiveerida?

ACM (Adaptiivne kontrastihaldus) on funktsioon, mis reguleerib dünaamiliselt kontrasti, et parandada detaile. Saate selle lubada või keelata OSD menüüst pildiseadetes.

Kas monitor toetab FreeSync tehnoloogiat?

Jah, Acer S271HLI monitor toetab FreeSync (HDMI või DisplayPort kaudu sõltuvalt versioonist). Lubage see OSD menüüs, et sünkroniseerida värskendussagedus oma graafikakaardiga.

Kuidas kinnitada monitor alusele?

Eemaldage monitor pakendist. Kinnitage jalg alusele ja pöörake päripäeva lukustamiseks. Mõnel mudelil pingutage kruvi mündiga. Veenduge, et alus on kindlalt kinnitatud.

Mis on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 1920 x 1080 (Full HD) 60 Hz VGA või DVI kaudu ja kuni 75 Hz HDMI kaudu.

Kas monitor ühildub VESA seinakinnitusega?

Jah, monitor ühildub VESA seinakinnitusega. Jalg on eemaldatav (kruvidega lahti). VESA kinnitusmõõtmeid pole täpsustatud, kuid tavaline standard selle suuruse puhul on 100 x 100 mm.

Mida teha, kui ekraan ei kuva pilti?

Kontrollige, et monitor on sisse lülitatud (sinine tuli). Veenduge, et videokaabel on korralikult arvutiga ühendatud. Kui tuli on oranž, on monitor ooterežiimil; vajutage toitenuppu. Proovige teist kaablit või allikat.

Kuidas pääseda OSD (ekraanimenüü) juurde?

Vajutage MENU/ENTER nuppu (tähis 2), et avada menüü. Liikuge nooleklahvidega. Vajutage uuesti MENU/ENTER valiku kinnitamiseks. Kasutage VÄLJU nuppu väljumiseks.

KASUTUSJUHEND S271HLI ACER

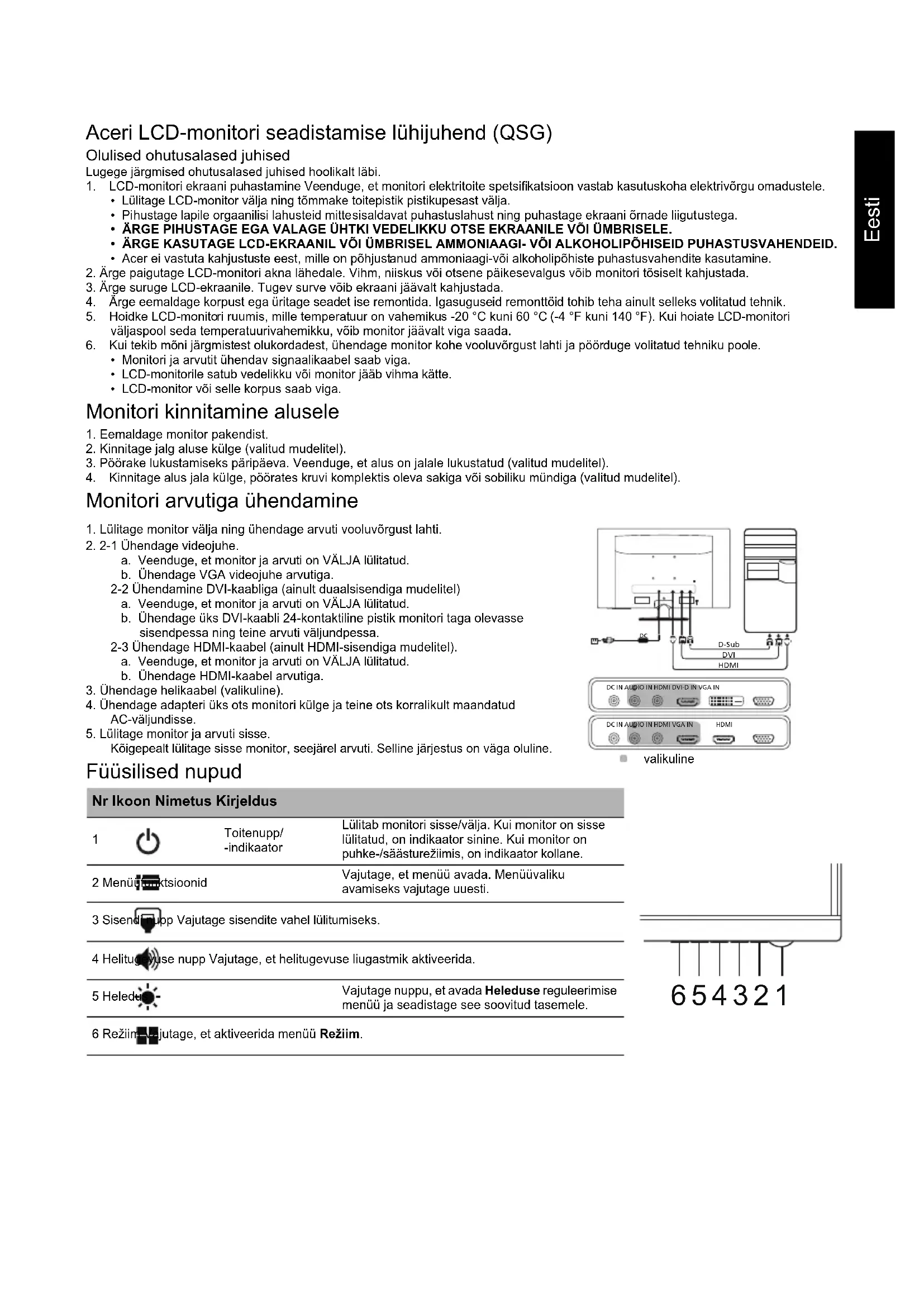

Aceri LCD-monitori seadistamise lühijuhend (QSG)

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÖI ÜMBRISEL AMMONIAAGI- VÖI ALKOHOLIPÖHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.

11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge (valitud mudelitel).
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

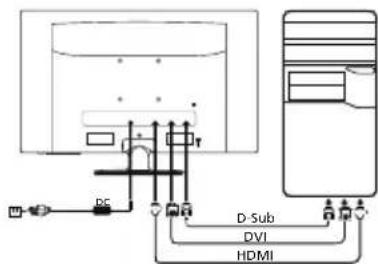

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.

2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendamine DVI-kaabliga (ainult duaalsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel).

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

1. Ühendage helikaabel (valikuline).

2. Ühendage adapteri üks ots monitori külge ja teine ots korralikult maandatud AC-väljundisse.

3. Lülitage monitor ja arvuti sisse.

Kõigepealt lülitage sisse monitor, seejärel arvuti. Selline järjestus on väga oluline.

valikuline

Füüsilised nupud

Nr Ikoon Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Menüuktsioonid	Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.
3	Sisendrupp Vajutage sisendite vahel lülitumiseks.
4	Helitugevuse nupp Vajutage, et helitugevuse liugastmik aktiveerida.
5	Heledu	Vajutage nuppu, et avada Heleduse reguleerimise menüü ja seadistage see soovitud tasemele.
6	Režiim-äjutage, et aktiveerida menüü Režiim.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

		S271HL G/I S271HL H
LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 27"W (69 cm)
	Piksili mõõtmed 0,31125 mm (H) × 0,31125 mm (V)
	Heledus	300 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178" (H) 178" (V) (CR=10) 170" (H) 160" (V) (CR=10)
	Reageerimisaeg 4 ms (G-st G-ni) 1 ms (G-st G-ni)
	Paneeli tüüp VA TN
	Video R, G, B analoogliides
	H-sagedus 30 kHz-85 kHz
	V-sagedus 56-76 Hz
Värvitäpsus 16,7 Miljon
Pikslisagedus		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maksimaalne lahutusvõime		VGA/DVI: 1920 x 1080 @ 60 HzHDMI: 1920 x 1080 @ 75 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Energiatõhususe klass		B
*Aastane energiatarve		50 (kWh) (HDMI-sisendiga mudelil)
Elektritarbimine (200 niti juures)	Sisselülitatuna	25,8 W (tüüpiline)
	Puhkerežlimis	0,49 W (tüüpiline)
	Väljalülitatuna	0,36 W (tüüpiline)
Sisendpistik		D-Sub24-kontaktiline DVI-D (ainult duaalsisendiga mudelitel)19-kontaktiline HDMI (ainult HDMI-sisendiga mudelitel)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitaalsignaal (ainult duaalsisendiga mudelitel)HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid		2 W x 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 597,6 mmVertikaalne: 336,15 mm
Toiteallikas		19V --- 2.1 A (2,1 A)
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80%
Mõõtmed		614 (L) x 424,5 (K) x 173,9 (S) mm
Mass (netomass)		4,8 kg (neto)	4,8 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +15°Lahtivõetak jalg: jah (kruviga kinnitatav lahtivõetak jalg)
Füüsilised nupud	Lülitid/nupud	Toitenupp MENÜÜ/SISENE Sisend	Helitugevus Heledus Režilim
	Funktsioonid	Heledus Kontrastsus Sinine tuli Musta võimendus ACM sisse/välja Üliteravus H-asend (ainult analoogsisendiga mudelitel) V-asend (ainult analoogsisendiga mudelitel) Teravus (ainult analoogsisendiga mudelitel) Sagedus (ainult analoogsisendiga mudelitel) Automaatseadistus (ainult analoogsisendiga mudelitel) Gamma Värvitemperatuur Režiimid Režiim sRGB Hallskaala režiim 6-teljeline toon 6-teljeline küllastus Helitugevus	Valigista Ülikirendus FreeSync Sihik Keel Menüü ajapiirang Läbipaistvus Värskendamissagedus Ekraanikuva lukk Sisend Automaatne allikas Kiirklahvide määrangud Lairežilim DDC/CI sisse/välja HDMI musta tase Kiire alustamise režiim Monitori teave Lähtesta köik seadistused Välju
Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
