Termék típusa	LCD monitor
Márka	Acer
Modell	S271HLI
Képernyő mérete	27 hüvelyk (69 cm)
Panel technológia	VA (S271HL G/I esetén) vagy TN (S271HL H esetén)
Maximális felbontás	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Fényerő	300 cd/m² (tipikus)
Dinamikus kontraszt	100 000 000:1 max (ACM)
Válaszidő	4 ms (szürkétől szürkéig) VA esetén; 1 ms TN esetén
Látószög	178° vízszintes / 178° függőleges (VA); 170° V / 160° F (TN)
Bemeneti csatlakozók	D-Sub, DVI-D 24 tűs (kettős bemenetű modell), HDMI 19 tűs (HDMI bemenetű modell)
Beépített hangszórók	2 W x 2 (opcionális, hangbemenetes modell)
Tápellátás	19 V --- 2,1 A
Üzemi fogyasztás	25,8 W (tipikus)
Készenléti fogyasztás	0,49 W (tipikus)
Kikapcsolt fogyasztás	0,36 W (tipikus)
Energiahatékonysági osztály	B
Méretek (Sz x M x Mé)	614 x 424,5 x 173,9 mm
Nettó tömeg	4,8 kg
Dönthetőség	-5° és +15° között
Eltávolítható talp	Igen (csavarral rögzíthető, levehető)
Fő funkciók	Fényerő, kontraszt, kék fény szűrő, fekete fokozás, ACM, élesség, gamma, színhőmérséklet, módok (sRGB, szürkeárnyalat), Over Drive, FreeSync, célkereszt, stb.
Tisztítás	Használjon puha rongyot; ne permetezzen folyadékot; kerülje az ammónia vagy alkohol alapú termékeket.
Tárolási feltételek	Hőmérséklet: -20 és 60 °C között; páratartalom: 20% - 80%
Szabványok	FCC B osztály, CE, RoHS, ICES-003

Gyakran ismételt kérdések - S271HLI ACER

Hogyan tisztítsam az Acer S271HLI monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a konnektorból. Használjon egy puha rongyot, amelyet enyhén megnedvesített oldószermentes tisztítóoldattal. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammónia vagy alkohol alapú termékeket.

Milyen kábelek szükségesek a monitor számítógéphez csatlakoztatásához?

A monitor VGA, DVI-D (kettős bemenetű modell) és HDMI (HDMI bemenetű modell) csatlakozásokat fogad el. Használja a mellékelt megfelelő kábelt, vagy vásároljon kompatibilist.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg a Fényerő gombot (5-ös jelölés) a beállítás megnyitásához, majd a gombokkal állítson. A kontraszthoz használja az OSD menüt a MENU/BELÉPÉS gomb megnyomásával.

Mit jelent az ACM, és hogyan aktiválhatom?

ACM (Adaptive Contrast Management) egy olyan funkció, amely dinamikusan állítja a kontrasztot a részletek javítása érdekében. Az OSD menüben a képbeállításoknál aktiválhatja vagy deaktiválhatja.

A monitor támogatja a FreeSync technológiát?

Igen, az Acer S271HLI monitor támogatja a FreeSync technológiát (HDMI-n vagy DisplayPort-on keresztül a verziótól függően). Aktiválja az OSD menüben, hogy szinkronizálja a frissítési frekvenciát a grafikus kártyával.

Hogyan rögzítsem a monitort az állványára?

Vegye ki a monitort a csomagolásból. Rögzítse a talpat az állványhoz, és az óramutató járásával megegyező irányba forgassa el a rögzítéshez. Egyes modelleknél húzza meg a csavart egy érmével. Győződjön meg arról, hogy az állvány szilárdan rögzítve van.

Mi a támogatott maximális felbontás?

A maximális felbontás 1920 x 1080 (Full HD) 60 Hz-en VGA vagy DVI esetén, és akár 75 Hz HDMI-n keresztül.

Kompatibilis a monitor a VESA fali tartóval?

Igen, a monitor kompatibilis a VESA fali tartóval. A talp eltávolítható (csavarral levehető). A VESA rögzítési méretek nincsenek megadva, de az általános szabvány 100 x 100 mm ehhez a mérethez.

Mit tegyek, ha a képernyő nem jelenít meg semmit?

Ellenőrizze, hogy a monitor be van-e kapcsolva (kék LED). Győződjön meg róla, hogy a videokábel megfelelően csatlakozik a PC-hez. Ha a LED narancssárga, a monitor készenléti üzemmódban van; nyomja meg a bekapcsoló gombot. Próbáljon ki másik kábelt vagy másik forrást.

Hogyan érhetem el az OSD (On-Screen Display) menüt?

Nyomja meg a MENU/BELÉPÉS gombot (2-es jelölés) a menü megnyitásához. Navigáljon a nyílgombokkal. A MENU/BELÉPÉS gomb újbóli megnyomásával erősítse meg a kiválasztást. A KILÉPÉS gombbal lépjen ki.

HASZNÁLATI ÚTMUTATÓ S271HLI ACER

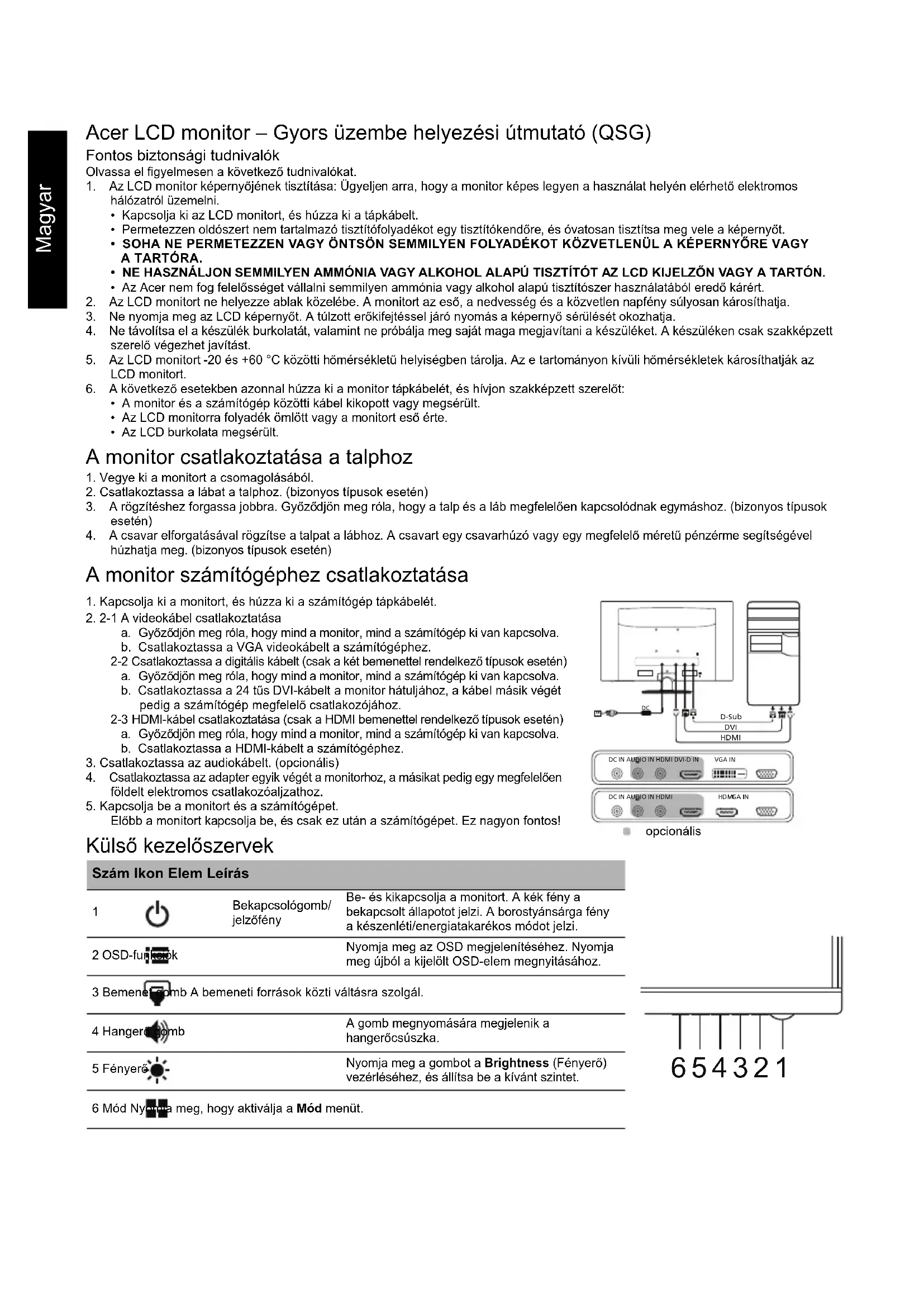

Acer LCD monitor – Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYÖRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

6. Az Acer nem fog felelösséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

• Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
• Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

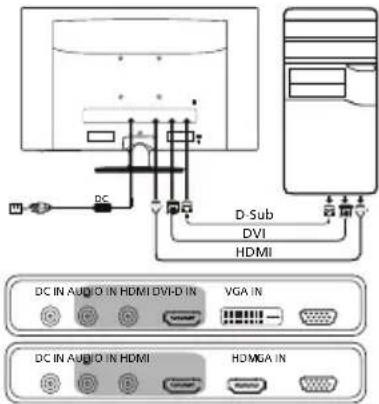

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 Csatlakoztassa a digitális kábelt (csak a két bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a 24 tüs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa az adapter egyik végét a monitorhoz, a másikat pedig egy megfelelően földelt elektromos csatlakozóaljzathoz.
3. Kapcsolja be a monitort és a számítógépet.

Elöbb a monitort kapcsolja be, és csak ez után a számítógépet. Ez nagyon fontos!

• opcionális

Külső kezelőszervek

Szám Ikon Elem Leírás
1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.
2 OSD-funkorok		Nyomja meg az OSD megjelenítéséhez. Nyomja meg újból a kijelölt OSD-elem megnyitásához.
3 Bemene-gomb A bemeneti források közti váltásra szolgál.
4 Hangerő-gomb		A gomb megnyomására megjelenik a hangerőcsúszka.
5 Fényerő		Nyomja meg a gombot a Brightness (Fényerő) vezérléséhez, és állítsa be a kívánt szintet.

6 Mód Nyomra meg, hogy aktiválja a Mód menüt.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

		S271HL G/I S271HL H
LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 27"W (69 cm)
	Képpontméret	0,31125 mm (vízszintes) x 0,31125 mm (függőleges)
	Fényerő	300 cd/m2 (jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178" (vízszintes) 178" (függőleges) (CR=10)	170" (vízszintes) 160" (függőleges) (CR=10)
	Válaszidő 4 ms (G-G)	ms (G-G)
	Paneltípus VA TN
	Videó R, G, B analóg felület
	Vízszintes frekvencia 30 kHz-85 kHz
	Függőleges frekvencia 56-76 Hz
Megjeleníthető színek 16,7 millió
Videoórajel		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maximális felbontás		VGA/DVI: 1920 x 1080 60 Hz-enHDMI: 1920 x 1080 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás		B
*Éves energiafogyasztás		50 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot	25,8 W (jellemző)
	Alvó állapot 0,49 W (jellemző)
	Kikapcsolt állapot	0,36 W (jellemző)
Bemeneti csatlakozó		D-Sub24 tús DVI-D (csak a két bemenettel rendelkező típusnál)19 tús HDMI (csak a HDMI bemenettel rendelkező típusnál)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál), 75 OHM, pozitívDigitális jel (csak a két bemenettel rendelkező típusnál)HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionalis)
Hangszórók		2 W x 2 (csak az audiobemenettel rendelkező típusok esetén) (opcionalis)
Maximális képernyőméret		Vízszintesen: 597,6 mmFüggőlegesen: 336,15 mm
Áramforrás		19V —— 2.1 A (2,1 A)
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0 °C-40 °CTárolás hőmérséklet: -20 °C-60 °CMűködési páratartalom: 20% és 80% között
Méretek		614 (szé) x 424,5 (ma) x 173,9 (mé) mm
Tömeg (nettó)		4,8 kg (nettó)	4,8 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +15° közöttLevehető talp: Igen (Csavaros rögzítésű levehető talp)
Külső kezelőszervek	Kapcsoló/gombok	BekapcsológombMÉNU/ENTERBemenet	HangerőFényerőÜzemmód
	Funkciók	FényerőKontrasztKék fénySötét élénkítéseACM be/kiSzuper élességVízszintes pozíció (csak az analóg bemenetű típuson)Függőleges pozíció (csak az analóg bemenetű típuson)Fókusz (csak az analóg bemenetű típuson)Órajel (csak az analóg bemenetű típuson)Automatikus konfiguráció (csak az analóg bemenetű típuson)GammaSzínhőmérsékletMódoksRGB módSzürkeárnyalatos mód6 tengelyes színárnyalat6 tengelyes telítettségHangerő	NémításTúlhajtásFreeSyncCélzópontNyelvOSD időkorlátjaÁtlátszóságFrissítési frekvencia számaOSD zárBemenetAutomatikus forrásGyorsgomb hozzárendeléseSzéles módDDC/CI BE/KIHDMI FeketeszintGyorsindítás módKijelzőinformációkÁllítsa vissza az összes beállítástKilépés
A műszaki adatok értesítés nélkül változhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
