| Тип продукта | ЖК-монитор |
| Марка | Acer |
| Модель | S271HLI |
| Размер экрана | 27 дюймов (69 см) |
| Технология панели | VA (для S271HL G/I) или TN (для S271HL H) |
| Максимальное разрешение | 1920 x 1080 @ 60 Гц (VGA/DVI), @ 75 Гц (HDMI) |
| Яркость | 300 кд/м² (типичное) |
| Динамическая контрастность | 100 000 000:1 макс. (ACM) |
| Время отклика | 4 мс (серый-серый) для VA; 1 мс для TN |
| Угол обзора | 178° горизонтальный / 178° вертикальный (VA); 170° Г / 160° В (TN) |
| Входные разъемы | D-Sub, DVI-D 24 контакта (модель с двойным входом), HDMI 19 контактов (модель с входом HDMI) |
| Встроенные динамики | 2 Вт x 2 (опционально, модель с аудиовходом) |
| Электропитание | 19 В --- 2,1 А |
| Потребление при работе | 25,8 Вт (типичное) |
| Потребление в режиме ожидания | 0,49 Вт (типичное) |
| Потребление в выключенном состоянии | 0,36 Вт (типичное) |
| Класс энергоэффективности | B |
| Размеры (Ш x В x Г) | 614 x 424,5 x 173,9 мм |
| Вес нетто | 4,8 кг |
| Наклон | -5° до +15° |
| Съемная подставка | Да (отсоединяется с фиксацией винтом) |
| Основные функции | Яркость, Контраст, Синий свет, Усиление черного, ACM, Суперчеткость, Гамма, Цветовая температура, Режимы (sRGB, оттенки серого), Over Drive, FreeSync, Прицельная точка и т.д. |
| Очистка | Используйте мягкую ткань; не распыляйте жидкость; избегайте средств на основе аммиака или спирта |
| Условия хранения | Температура: от -20 до 60 °C; влажность: от 20% до 80% |
| Стандарты | FCC класс B, CE, RoHS, ICES-003 |
Часто задаваемые вопросы - S271HLI ACER
Вопросы пользователей о S271HLI ACER
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Монитор в формате PDF бесплатно! Найдите своё руководство S271HLI - ACER и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. S271HLI бренда ACER.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S271HLI ACER

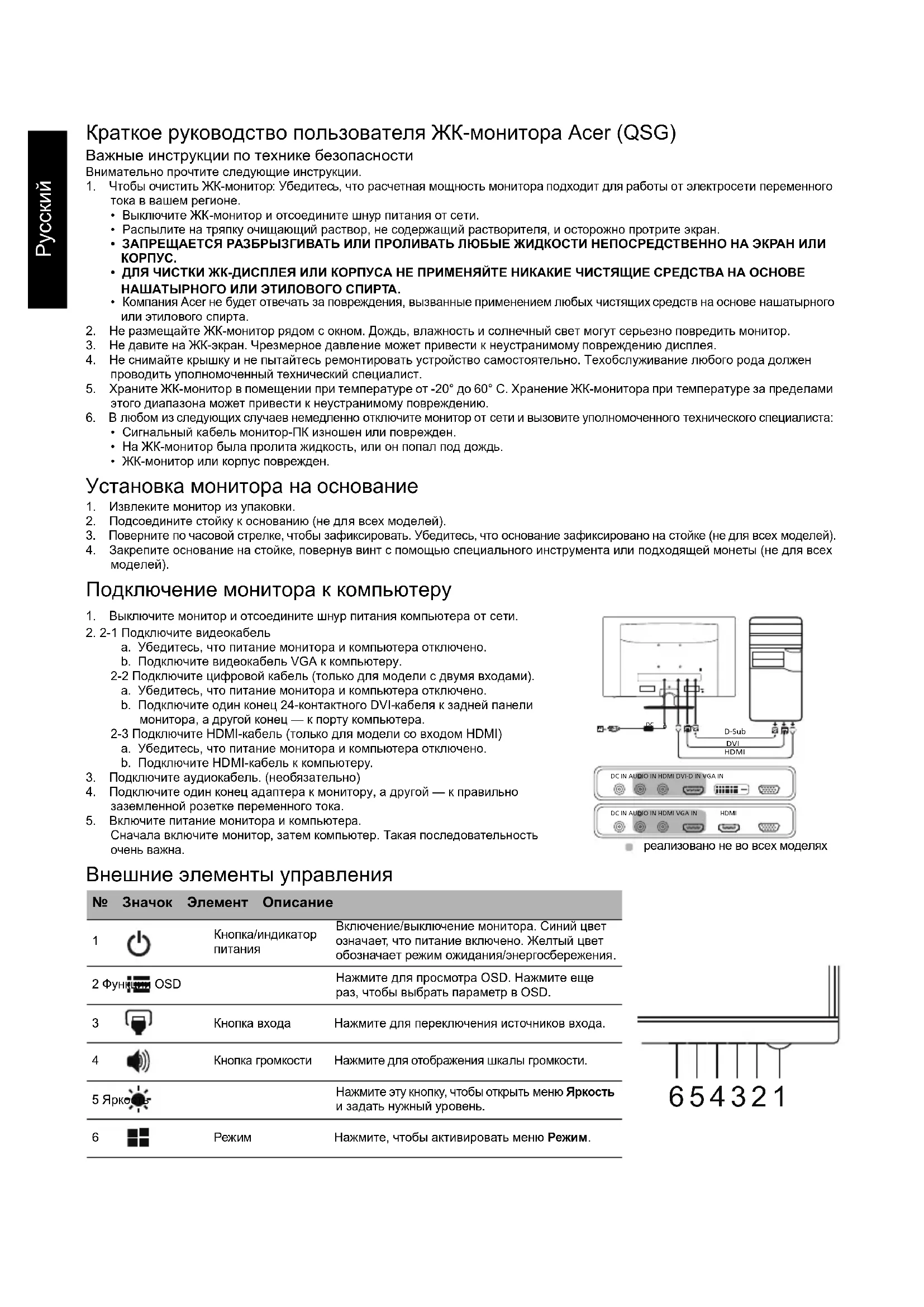

Краткое руководство пользователя ЖК-монитора Acer (QSG)
Важные инструкции по технике безопасности
Внимательно прочтите следующие инструкции.
-
Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного тока в вашем регионе.
-
Выключите ЖК-монитор и отсоедините шнур питания от сети.
- Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.
- ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.
- ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.
-
Компания Асер не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.
-
Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.
-
Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.
-
Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен проводить уполномоченный технический специалист.
-
Храните ЖК-монитор в помещении при температуре от -20° до 60° С. Хранение ЖК-монитора при температуре за пределами этого диапазона может привести к неустранимому повреждению.
-
В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:
- Сигнальный кабель монитор-ПК изношен или поврежден.
- На ЖК-монитор была пролита жидкость, или он попал под дождь.
• ЖК-монитор или корпус поврежден.
Установка монитора на основание
- Извлеките монитор из упаковки.
- Подсоедините стойку к основанию (не для всех моделей).
- Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).
- Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей).

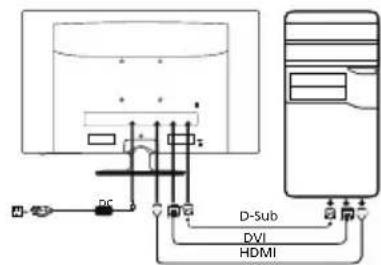

Подключение монитора к компьютеру
- Выключите монитор и отсоедините шнур питания компьютера от сети.
- 2-1 Подключите видеокабель
а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите видеокабель VGA к компьютеру.
2-2 Подключите цифровой кабель (только для модели с двумя входами).
а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите один конец 24-контактного DVI-кабеля к задней панели монитора, а другой конец — к порту компьютера.
2-3 Подключите HDMI-кабель (только для модели со входом HDMI)
а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите HDMI-кабель к компьютеру.
- Подключите аудиокабель. (необязательно)
- Подключите один конец адаптера к монитору, а другой — к правильно заземленной розетке переменного тока.
- Включите питание монитора и компьютера.
Сначала включите монитор, затем компьютер. Такая последовательность очень важна.
реализовано не во всех моделях
Внешние элементы управления
| No | Значок | Элемент | Описание |
| 1 | Кнопка/индикатор питания | Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения. | |
| 2 | Функция OSD | Нажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD. | |
| 3 | Кнопка входа | Нажмите для переключения источников входа. | |
| 4 | Кнопка громкости | Нажмите для отображения шкалы громкости. | |
| 5 | Яркость | Нажмите эту кнопку, чтобы открыть меню Яркость и задать нужный уровень. | |
| 6 | Режим | Нажмите, чтобы активировать меню Режим. |
Правила и примечания по технике безопасности
Примечание FCC
Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса В, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:
- Переориентируйте или переместите приемную антенну.
● Увеличьте расстояние между устройством и приемником. - Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.
Декларация соответствия СЕ
Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта.
Примечание:
Чтобы не повредить монитор, не поднимайте его за основание.
Примечание: Экранированные кабели
Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости.
Примечание:
Монитор Асег предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.
Примечание: Периферийные устройства
К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса В. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.
Предупреждение
Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций.
Условия эксплуатации
Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.
Примечание: Для пользователей в Канаде
Данное цифровое устройство класса В соответствует канадскому стандарту ICES-003.
Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза
Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.
Спецификации
| S271HL G/I S271HL H | |||
| ЖК-панель | Управляющее устройство | Цветной TFT ЖК-дисплей | |
| Размер | 27"W (69 см) | ||
| Шаг пикселя | 0,31125 мм (Г) x 0,31125 мм (В) | ||
| Яркость | 300 кд/м2 (обычная) | ||
| Контрастность Макс. 100000000:1 (ACM) | |||
| Угол обзора | 178° (Г) 178° (В) (CR=10) | 170° (Г) 160° (В) (CR=10) | |
| Время отклика | 4 мс (G до G) | 1 мс (G до G) | |
| Тип панели VA TN | |||
| Видео | Аналоговый интерфейс R, G, B | ||
| Частота по горизонтали | 30 кГц - 85 кГц | ||
| Частота по вертикали | 56 - 76 Гц | ||
| Цвета отображения | 16,7 млн | ||
| Синхросигнал для воспроизведения изображений на растровом дисплее | VGA/DVI: 148,5 МГцHDMI 1.4: 174,5 МГц | ||
| Максимальное разрешение | VGA/DVI: 1920 x 1080 при частоте 60 ГцHDMI: 1920 x 1080 при частоте 75 Гц | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Класс энергопотребления | В | ||
| *Годовое энергопотребление | 50 (кВ /ч) (для модели с HDMI-входом) | ||
| Потребляемая мощность (при яркости 200 нитов) | Во включенном состоянии | 25,8 Вт (тип.) | |
| Спящий режим | 0,49 Вт (тип.) | ||
| В выключенном состоянии | 0,36 Вт (тип.) | ||
| Входной разъем | D-SubDVI-D 24-контактный (только модель с двумя входами)HDMI 19-контактный (только модель с HDMI-входом) | ||
| Входной видеосигнал | Аналоговый: 0,7 Vp-p (стандартный), 75 OHM, положительныйЦифровой сигнал (только модель с двумя входами)HDMI (только модель с HDMI-входом) (приобретается отдельно) | ||
| Динамики | 2 W x 2 (только для модели с аудиовходом) (приобретается отдельно) | ||
| Максимальный размер экрана | По горизонтали: 597,6 ммПо вертикали: 336,15 mm | ||
| Источник питания | 19V ZITA (2,1 A) | ||
| Внешние условия | Рабочая температура: От 0° до 40°CТемпература хранения: От -20° до 60°CРабочая влажность: От 20% до 80% | ||
| Габариты | 614 (Ш) x 424,5 (В) x 173,9 (Г) мм | ||
| Вес (нетто) | 4,8 kg (нетто) | 4,8 kg (нетто) | |
| Спецификации механизмов | Угол наклона: От -5° до +15°Cьемная подставка: Да (съемная подставка с винтовым размыкателем) | ||
| Внешние элементы управления | Переключатели/кнопки | Кнопка питанияМЕНЮ/ВВОДВход | ГромкостьЯркостьРежим |
| Функции | ЯркостьКонтрастностьСиний светУсиление черногоACM Вкл./Выкл.Высокая резкостьПолож. по гориз. (только модель с аналоговым входом)Полож. по верт. (только модель с аналоговым входом)Фокусировка (только модель с аналоговым входом)Частота (только модель с аналоговым входом)Автонастройка (только модель с аналоговым входом)ГаммаЦвет.темп.РежимыРежим sRGBРеж.градац.сер.6 цветовНасыщ. 6 цветовГромкость | Звук выкл.РазгонFreeSyncЦелевая точкаЯзыкВр. отобр. МенюПрозрачностьЗн. частоты обн.Блокировка менюВходАвтоисточникГорячие клавищиШирокоэк.реж.DDC/Cl Вкл./Выкл.Ур. черного HDMIРеж. быст. зап.Информация о монитореСброс всех настроекВыход | |
| Все спецификации могут быть изменены без предварительного уведомления. | |||
Руководства и другие документы для вашего продукта Асег можно найти на официальном веб-сайте технической поддержки Асег.
* Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
