S271HLI - Monitors ACER - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas S271HLI ACER PDF formātā.
| Produkta veids | LCD monitors |
| Zīmols | Acer |
| Modelis | S271HLI |
| Ekrāna izmērs | 27 collas (69 cm) |
| Paneļa tehnoloģija | VA (S271HL G/I) vai TN (S271HL H) |
| Maksimālā izšķirtspēja | 1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI) |
| Spilgtums | 300 cd/m² (tipisks) |
| Dinamiskais kontrasts | 100 000 000:1 maks. (ACM) |
| Atbildes laiks | 4 ms (pelēks uz pelēku) VA; 1 ms TN |
| Skatīšanās leņķis | 178° horizontāli / 178° vertikāli (VA); 170° H / 160° V (TN) |
| Ievades savienotāji | D-Sub, DVI-D 24 kontaktu (divu ieeju modelis), HDMI 19 kontaktu (HDMI ieejas modelis) |
| Iebūvētie skaļruņi | 2 W x 2 (pēc izvēles, modelis ar audio ieeju) |
| Barošana | 19 V --- 2,1 A |
| Darba patēriņš | 25,8 W (tipisks) |
| Gaidstāves patēriņš | 0,49 W (tipisks) |
| Izslēgšanas patēriņš | 0,36 W (tipisks) |
| Enerģijas efektivitātes klase | B |
| Izmēri (P x A x D) | 614 x 424,5 x 173,9 mm |
| Neto svars | 4,8 kg |
| Slīpums | -5° līdz +15° |
| Noņemams statīvs | Jā (noņemams ar skrūvēm) |
| Galvenās funkcijas | Spilgtums, Kontrasts, Zilā gaisma, Melnā pastiprināšana, ACM, Super asums, Gamma, Krāsu temperatūra, Režīmi (sRGB, pelēkie toņi), Over Drive, FreeSync, Mērķa punkts utt. |
| Tīrīšana | Izmantojiet mīkstu drānu; neizsmidziniet šķidrumu; izvairieties no amonjaka vai spirta saturošiem produktiem |
| Uzglabāšanas apstākļi | Temperatūra: -20 līdz 60 °C; mitrums: 20% līdz 80% |
| Standarti | FCC B klase, CE, RoHS, ICES-003 |
Bieži uzdotie jautājumi - S271HLI ACER
Lietotāju jautājumi par S271HLI ACER
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Monitors PDF formātā bez maksas! Atrodiet savu rokasgrāmatu S271HLI - ACER un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. S271HLI zīmola ACER.
LIETOŠANAS INSTRUKCIJA S271HLI ACER

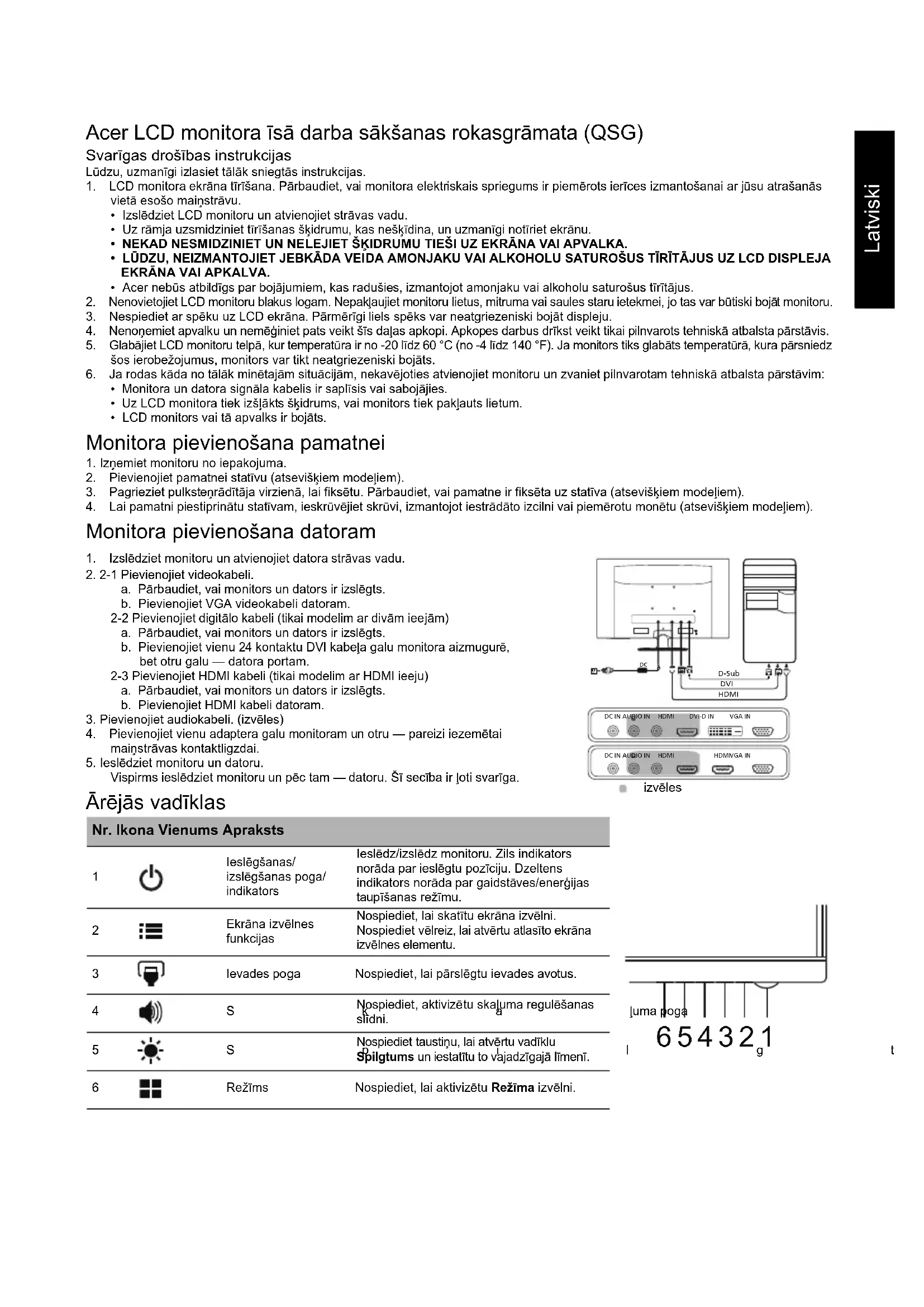

Acer LCD monitora īsā darba sākšanas rokasgrāmata (QSG)
Svarīgas drošības instrukcijas
Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.
-
LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maînstrāvu.
-
Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
- Uz rāmja uzsmidziniet tīrīšanas škīdrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
- NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
- LÜDZU, NEIZMANTOJIET JEBKÄDA VEİDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.
-
Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
-
Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var bütiski bojät monitoru.
- Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
- Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus dri̱kst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
- Glabājiet LCD monitoru telpā, kur temperatūra ir no -20 līdz 60 °C (no -4 līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
- Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
- Uz LCD monitora tiek izšljakts škidrums, vai monitors tiek pakļauts lietum.
- LCD monitors vai tā apvalks ir bojāts.
Monitora pievienošana pamatnei
- Iznemiet monitoru no iepakojuma.
- Pievienojiet pamatnei statīvu (atseviškiem modeliem).
- Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
- Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).

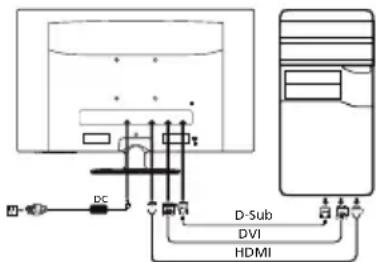

Monitora pievienošana datoram
- Izslēdziet monitoru un atvienojiet datora strāvas vadu.
- 2-1 Pievienojiet videokabeli.
a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.
2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām)
Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu 24 kontaktu DVI kabela galu monitora aizmugurē, bet otru galu — datora portam.
2-3 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)
a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet HDMI kabeli datoram.
- Pievienojiet audiokabeli. (izvēles)
- Pievienojiet vienu adaptera galu monitoram un otru — pareizi iezemētai mainstrāvas kontaktligzdai.
- leslēdziet monitoru un datoru.
Vispirms ieslēdziet monitoru un pēc tam — datoru. Šī secība ir ļoti svarīga.
izvēles
Ārējās vadīklas
| Nr. Ikona Vienums Apraksts | |||
| 1 | leslēgšanas/izslēgšanas poga/indikators | leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu. | |
| 2 | Ekrāna izvēlnes funkcijas | Nospiediet, lai skatītu ekrāna izvēlni.Nospiediet vēlreiz, lai atvērtu atlasīto ekrāna izvēlnes elementu. | |
| 3 | levades poga | Nospiediet, lai pārslēgtu ievades avotus. | |
| 4 | S | Nospiediet, aktivizētu skaluma regulēšanas slīdni. | |
| 5 | S | Nospiediet taustīņu, lai atvērtu vadīkluSpilgtums un iestatītu to vajadzīgajā līmenī. | |
| 6 | Režīms | Nospiediet, lai aktivizētu Režīma izvēlni. | |
Regulas un drošības paziņojumi
FCC paziņojums
Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.
Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.
- Pagrieziet vai pārvietojiet uztvērējantenu.
- Pārvietojiet ierīci tālāk no uztvērēja.
- Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
- Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.
CE paziņojums par atbilstību
Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemspreguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.
Paziņojums
Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.
Paziņojums Aizsargāti kabeli
Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabeļus, lai nodrošinātu atbilstību EMC prasībām.
Paziņojums Perifērās ierīces
Šim aprikojumam drikst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.
Uzmanību!
Izmainas vai modifikācijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.
Darbības nosacījumi
Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.
Paziņojums Lietotājiem Kanādā
Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.
Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā
Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otreizēja pārstrāde. Atsevišķa nolietotā aprīkojuma savākšana un otreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.
SPECIFIKĀCIJA
| S271HL G/I S271HL H | |||
| LCD panelis | Vadoša sistema | TFT krāsu LCD | |
| Lielums 27°W (69 cm) | |||
| Piksejl 0,31125 mm x 0,31125 mm (augstums x platums) | |||
| Spilgtums | 300 cd/m2 (parasti) | ||
| Kontrasts 100 000 000:1 maks. (ACM) | |||
| Skala leŋkis | 178° (H) 178° (V) (CR=10) | 170° (H) 160° (V) (CR=10) | |
| Reagēšanas laiks 4 ms (G-G) 1 ms (G-G) | |||
| Paneja lips VA TN | |||
| Video R, G, B analogais interfeiss | |||
| H-frekvence 30–85 kHz | |||
| V-frekvence 56–76 Hz | |||
| Displeja krāsas | 16,7 milj. | ||
| Punktu pulkstenis | VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz | ||
| Maksimālā izšķirtspēja | VGA/DVI: 1920 x 1080 pie 60 HzHDMI: 1920 x 1080 pie 75 Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Enerģijas efektivitātes klase | B | ||
| * Enerģijas patēriņš gadā | 50 (kWh) (modeliem ar HDMI ieeju) | ||
| Enerģijas patēriņš (200 niti) | leslēgtā režīmā | 25,8 W (parasti) | |
| Miega režīmā | 0,49 W (parasti) | ||
| Izslēgtā režīmā | 0,36 W (parasti) | ||
| Ieejas savienotājs | D-SubDVI-D 24 kontaktu (tikai modeliem ar divām ieejām)HDMI 19 kontaktu (tikai modeliem ar HDMI ieeju) | ||
| Ieejas videosignāls | Analogais: 0,7 Vp-p (standarts), 75 OHM. pozitīvsDigitālais signāls (tikai modeliem ar divām ieejām)HDMI (tikai modeliem ar HDMI ieeju) (izvēles) | ||
| Skalņuni | 2 W x 2 (tikai modeliem ar audio ieeju) (izvēles) | ||
| Maksimālais ekrāna lielums | Horizontāli: 597,6 mmVertikāli: 336,15 mm | ||
| Enerģijas avots | 19V —— 2.1 A (2,1 A) | ||
| Vides apsvērumi | Darbības temperatūra: 0–40 °CGlabāšanas temperatūra: -20–60 °CDarbības mitrums: 20–80% | ||
| Izmēri | 614 x 424,5 x 173,9 mm (platums x augstums x dzilums) | ||
| Svars (N. W.) | 4,8 kg (neto) | 4,8 kg (neto) | |
| Mehānisma specifikācijas | Sasvērsana: -5° līdz +15°Atvienojama pamatne: Ir (atvienojama pamatne, izmantojot skrūves) | ||
| Ārējās vadīklas | Slēdži/pogas | leslēgsanas poga Izvēlne/atvērsana Ieeja | SkalumsSpilgumsRežīms |
| Funkcijas | SpilgumsKontrastsZils indikatorsMelnā uzlabošanaACM ieslēgsana/izslēgsanaIzcils asumsH. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)Fokuss (tikai modeliem ar analogo ieeju)Pulkstenis (tikai modeliem ar analogo ieeju)Automātiskā konfigurēšana (tikai modeliem ar analogo ieeju)GammaKrāsu temperatūraRežīmisRGB režīmsPelēktogu režīms6 asu nokrāsa6 asu piesātinājumsSkalums | KlusumsPaātrinājumsFreeSyncMērka punktsValodaEkrāna izvēlnes taimautsCaurspīdīgumsAtsvaidziniet rādītāja numuruOSD blokēšanalevadeAutomātiskā avota noteikšanaKarstā laustlīpa uzdevumsPlatais režīmsDDC/CI ieslēgsana/izslēgsanaHDMI melnā līmenisĀtrā sākuma režīmsDispleja informācijaAtiestatīt visus iestaṭījumusIziet | |
| Visas specifikācijas var tikt mainītas bez paziņojuma. | |||
Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
* Energijas patēriņš gadā tiek aprēķināts, izmantojot parastu energijas patēriņa apjomu 4 stundās/dienā, 365 dienās gadā.
