Produkttyp	LCD-skärm
Varumärke	Acer
Modell	S271HLI
Skärmstorlek	27 tum (69 cm)
Panelteknik	VA (för S271HL G/I) eller TN (för S271HL H)
Maximal upplösning	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Ljusstyrka	300 cd/m² (typisk)
Dynamisk kontrast	100 000 000:1 max (ACM)
Svarstid	4 ms (grå till grå) för VA; 1 ms för TN
Betraktningsvinkel	178° horisontell / 178° vertikal (VA); 170° H / 160° V (TN)
Ingångskontakter	D-Sub, DVI-D 24 stift (dubbel ingångsmodell), HDMI 19 stift (HDMI-ingångsmodell)
Inbyggda högtalare	2 W x 2 (tillval, modell med ljudingång)
Strömförsörjning	19 V --- 2,1 A
Strömförbrukning i drift	25,8 W (typisk)
Strömförbrukning i standby	0,49 W (typisk)
Strömförbrukning avstängd	0,36 W (typisk)
Energieffektivitetsklass	B
Mått (B x H x D)	614 x 424,5 x 173,9 mm
Nettovikt	4,8 kg
Lutning	-5° till +15°
Avtagbart stativ	Ja (avtagbar med skruv)
Huvudfunktioner	Ljusstyrka, Kontrast, Blått ljus, Boost av svart, ACM, Super skärpa, Gamma, Färgtemperatur, Lägen (sRGB, gråskala), Over Drive, FreeSync, Siktpunkt, etc.
Rengöring	Använd en mjuk trasa; spraya inte vätska; undvik produkter med ammoniak eller alkohol
Förvaringsvillkor	Temperatur: -20 till 60 °C; luftfuktighet: 20 % till 80 %
Standarder	FCC klass B, CE, RoHS, ICES-003

Vanliga frågor - S271HLI ACER

Hur rengör jag skärmen på Acer S271HLI-skärmen?

Stäng av skärmen och koppla ur den. Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri rengöringslösning. Spraya aldrig vätska direkt på skärmen eller höljet. Undvik produkter som innehåller ammoniak eller alkohol.

Vilka kablar behövs för att ansluta skärmen till en dator?

Skärmen accepterar anslutningar VGA, DVI-D (dubbel ingångsmodell) och HDMI (HDMI-ingångsmodell). Använd lämplig medföljande kabel eller köp en kompatibel.

Hur justerar jag ljusstyrka och kontrast?

Tryck på knappen Ljusstyrka (markering 5) för att öppna inställningen, justera sedan med tangenterna. För kontrast, använd OSD-menyn genom att trycka på knappen MENU/ENTER.

Vad betyder ACM och hur aktiverar jag det?

ACM (Adaptive Contrast Management) är en funktion som dynamiskt justerar kontrasten för att förbättra detaljerna. Du kan aktivera eller inaktivera den via OSD-menyn under bildinställningar.

Stödjer skärmen FreeSync-teknik?

Ja, Acer S271HLI-skärmen stöder FreeSync (via HDMI eller DisplayPort beroende på version). Aktivera den i OSD-menyn för att synkronisera uppdateringsfrekvensen med ditt grafikkort.

Hur monterar jag skärmen på dess stativ?

Ta bort skärmen från förpackningen. Fäst foten på stativet och vrid medurs för att låsa. För vissa modeller, dra åt skruven med ett mynt. Se till att stativet är ordentligt fastsatt.

Vilken är den maximala upplösningen som stöds?

Den maximala upplösningen är 1920 x 1080 (Full HD) vid 60 Hz via VGA eller DVI, och upp till 75 Hz via HDMI.

Är skärmen kompatibel med VESA-väggfäste?

Ja, skärmen är kompatibel med VESA-väggfäste. Stativet är avtagbart (lossas med skruv). VESA-fästmåtten anges inte, men den vanliga standarden är 100 x 100 mm för denna storlek.

Vad gör jag om skärmen inte visar någon bild?

Kontrollera att skärmen är påslagen (blå lampa). Se till att videokabeln är korrekt ansluten till datorn. Om lampan är orange är skärmen i standby; tryck på strömknappen. Prova en annan kabel eller källa.

Hur kommer jag åt OSD-menyn (On-Screen Display)?

Tryck på knappen MENU/ENTER (markering 2) för att öppna menyn. Navigera med pilknapparna. Tryck på MENU/ENTER igen för att bekräfta ett alternativ. Använd knappen AVSLUTA för att gå ut.

BRUKSANVISNING S271HLI ACER

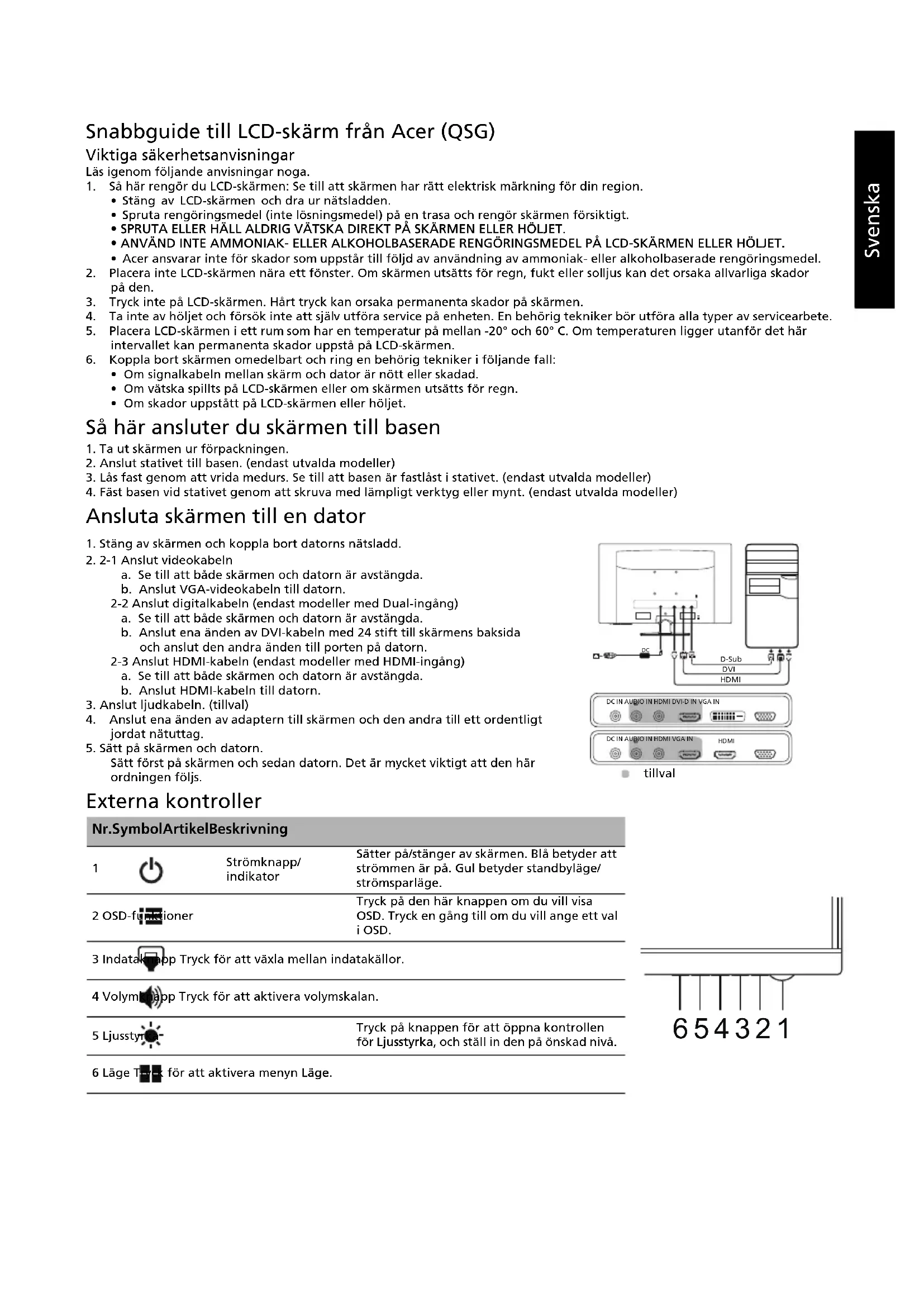

Snabbguide till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.

2. Stäng av LCD-skärmen och dra ur nätsladden.

3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
5. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

6. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

7. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.

8. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.

9. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
10. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.

11. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:

12. Om signalkabeln mellan skärm och dator är nött eller skadad.

13. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
14. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastläst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

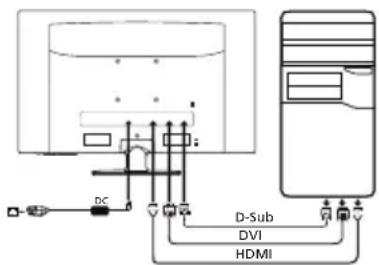

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda.
b. Anslut VGA-videokabeln till datorn.

2-2 Anslut digitalkabeln (endast modeller med Dual-ingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut HDMI-kabeln till datorn.

1. Anslut ljudkabeln. (tillval)
2. Anslut ena änden av adaptern till skärmen och den andra till ett ordentligt jordat nätuttag.
3. Sätt på skärmen och datorn.

Sätt först på skärmen och sedan datorn. Det är mycket viktigt att den här ordningen följs.

tillval

Externa kontroller

1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
2 OSD-funktioner		Tryck på den här knappen om du vill visa OSD. Tryck en gång till om du vill ange ett val i OSD.
3 Indataknapp Tryck för att växla mellan indatakällor.
4 Volymknapp Tryck för att aktivera volymskalan.
5 Ljusstyrka		Tryck på knappen för att öppna kontrollen för Ljusstyrka, och ställ in den på önskad nivå.
6 Läge Tryck för att aktivera menyn Läge.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFICATION

		S271HL G/I S271HL H
LCD-skärm	Teknik TFT LCD-färgskärm
	Storlek 27"W (69 cm)
	Pixelavstånd 0,31125 mm (H) × 0,31125 mm (V)
	Ljusstyrka	300 cd/m2(typiskt)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10) 170° (H) 160° (V) (CR=10)
	Responstid 4 ms (G till G) 1 ms (G till G)
	Paneltyp VA TN
	Video R, G, B, analogt gränssnitt
	H-frekvens 30 kHz-85 kHz
	V-frekvens	56-76 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Högsta upplösning		VGA/DVI: 1920 x 1080 vid 60 HzHDMI: 1920 x 1080 vid 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieffektivitetsklass		B
*Ärlig energiförbrukning		50 (kWh) (för modeller med HDMI-ingång)
Energiförbrukning (vid 200 cd/m2)	På-läge	25,8 W (typiskt)
	Viloläge	0,49 W (typiskt)
	Av-läge	0,36 W (typiskt)
Ingångskontakt		D-SubDVI-D 24-stifts (endast modeller med Dual-ingång)HDMI 19-stifts (endast modeller med HDMI-ingång)
Videosignalsingång		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigital signal (endast modeller med Dual-ingång)HDMI (endast modeller med HDMI-ingång) (tillval)
Högtalare		2 W x 2 (endast modeller med ljudingång) (tillval)
Största skärmstorlek		Horisontellt: 597,6 mmVertikalt: 336,15 mm
Strömkälla		19 V —— 2.1 A (2,1 A)
Miljöfaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid förvaring: -20° till 60°CFuktighet vid drift: 20% till 80%
Mätt		614 (B) x 424,5 (H) x 173,9 (D) mm
Vikt (netto)		4,8 kg (netto) 4,8 kg (netto)
Mekaniska specifikationer		Lutning: -5° till +15°Avtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
Externa kontroller	Reglage/knappar	Strömknapp VolymMENY/RETUR LjusstyrkaIndata Läge
	Funktioner	Ljusstyrka Kontrast Blått ljus Förstärk svart ACM på/av Superskärpa H-position (endast modeller med analog ingång) V-position (endast modeller med analog ingång) Fokus (endast modeller med analog ingång) Klocka (endast modeller med analog ingång) Autokonfiguration (endast modeller med analog ingång) Gamma Färgtemperatur Lägen sRGB-läge Gråskaleläge 6-axlad färgton 6-axlad färgmättnad Volym	Ljud av Överväxel FreeSync Siktningspunkt Språk OSD-timeout Transparens Uppdateringsfrekvensnr Lås OSD-meny Ingång Automatisk källa Snabb tangentstilldelning Bredbildsläge DDC/CI på/av HDMI Svartnivå Snabbstartsläge Skärminformation Återställ alla inställningar Avsluta
Alla specifikationer kan ändras utan föregående meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
