S271HLI - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	S271HLI
Bildschirmgröße	27 Zoll (69 cm)
Paneltechnologie	VA (für S271HL G/I) oder TN (für S271HL H)
Maximale Auflösung	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Helligkeit	300 cd/m² (typisch)
Dynamischer Kontrast	100 000 000:1 max (ACM)
Reaktionszeit	4 ms (Grau zu Grau) für VA; 1 ms für TN
Blickwinkel	178° horizontal / 178° vertikal (VA); 170° H / 160° V (TN)
Eingangsanschlüsse	D-Sub, DVI-D 24-polig (Modell mit doppeltem Eingang), HDMI 19-polig (Modell mit HDMI-Eingang)
Integrierte Lautsprecher	2 W x 2 (optional, Modell mit Audioeingang)
Stromversorgung	19 V --- 2,1 A
Stromverbrauch im Betrieb	25,8 W (typisch)
Stromverbrauch im Standby	0,49 W (typisch)
Stromverbrauch im Aus-Zustand	0,36 W (typisch)
Energieeffizienzklasse	B
Abmessungen (B x H x T)	614 x 424,5 x 173,9 mm
Nettogewicht	4,8 kg
Neigung	-5° bis +15°
Abnehmbarer Standfuß	Ja (abnehmbar mit Schraubbefestigung)
Hauptfunktionen	Helligkeit, Kontrast, Blaulichtfilter, Black Boost, ACM, Super Sharpness, Gamma, Farbtemperatur, Modi (sRGB, Graustufen), Over Drive, FreeSync, Zielpunkt, usw.
Reinigung	Verwenden Sie ein weiches Tuch; sprühen Sie keine Flüssigkeit; vermeiden Sie ammoniak- oder alkoholhaltige Produkte
Lagerbedingungen	Temperatur: -20 bis 60 °C; Luftfeuchtigkeit: 20 % bis 80 %
Normen	FCC Klasse B, CE, RoHS, ICES-003

Häufig gestellte Fragen - S271HLI ACER

Wie reinige ich den Bildschirm des Acer S271HLI Monitors?

Schalten Sie den Monitor aus und ziehen Sie den Stecker. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Vermeiden Sie ammoniak- oder alkoholhaltige Produkte.

Welche Kabel werden benötigt, um den Monitor an einen Computer anzuschließen?

Der Monitor unterstützt VGA, DVI-D (Modell mit doppeltem Eingang) und HDMI (Modell mit HDMI-Eingang). Verwenden Sie das mitgelieferte geeignete Kabel oder kaufen Sie ein kompatibles.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Taste Helligkeit (Markierung 5), um die Einstellung zu öffnen, und passen Sie sie mit den Tasten an. Für den Kontrast verwenden Sie das OSD-Menü, indem Sie die Taste MENU/ENTER drücken.

Was bedeutet ACM und wie aktiviere ich es?

ACM (Adaptive Contrast Management) ist eine Funktion, die den Kontrast dynamisch anpasst, um Details zu verbessern. Sie können es im OSD-Menü unter den Bildeinstellungen aktivieren oder deaktivieren.

Unterstützt der Monitor die FreeSync-Technologie?

Ja, der Acer S271HLI Monitor unterstützt FreeSync (über HDMI oder DisplayPort je nach Version). Aktivieren Sie es im OSD-Menü, um die Bildwiederholfrequenz mit Ihrer Grafikkarte zu synchronisieren.

Wie befestige ich den Monitor am Standfuß?

Nehmen Sie den Monitor aus der Verpackung. Befestigen Sie den Fuß an der Basis und drehen Sie ihn im Uhrzeigersinn, um ihn zu verriegeln. Bei einigen Modellen ziehen Sie die Schraube mit einer Münze fest. Stellen Sie sicher, dass die Basis fest sitzt.

Was ist die maximal unterstützte Auflösung?

Die maximale Auflösung ist 1920 x 1080 (Full HD) bei 60 Hz über VGA oder DVI und bis zu 75 Hz über HDMI.

Ist der Monitor mit einer VESA-Wandhalterung kompatibel?

Ja, der Monitor ist mit einer VESA-Wandhalterung kompatibel. Der Fuß ist abnehmbar (mit Schraube). Die VESA-Befestigungsmaße sind nicht angegeben, aber der übliche Standard für diese Größe ist 100 x 100 mm.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (blaue LED). Stellen Sie sicher, dass das Videokabel richtig am PC angeschlossen ist. Wenn die LED orange ist, befindet sich der Monitor im Standby; drücken Sie die Einschalttaste. Versuchen Sie ein anderes Kabel oder eine andere Quelle.

Wie greife ich auf das OSD-Menü (On-Screen Display) zu?

Drücken Sie die Taste MENU/ENTER (Markierung 2), um das Menü zu öffnen. Navigieren Sie mit den Pfeiltasten. Drücken Sie erneut MENU/ENTER, um eine Option zu bestätigen. Verwenden Sie die Taste VERLASSEN (QUITTER), um zu beenden.

BEDIENUNGSANLEITUNG S271HLI ACER

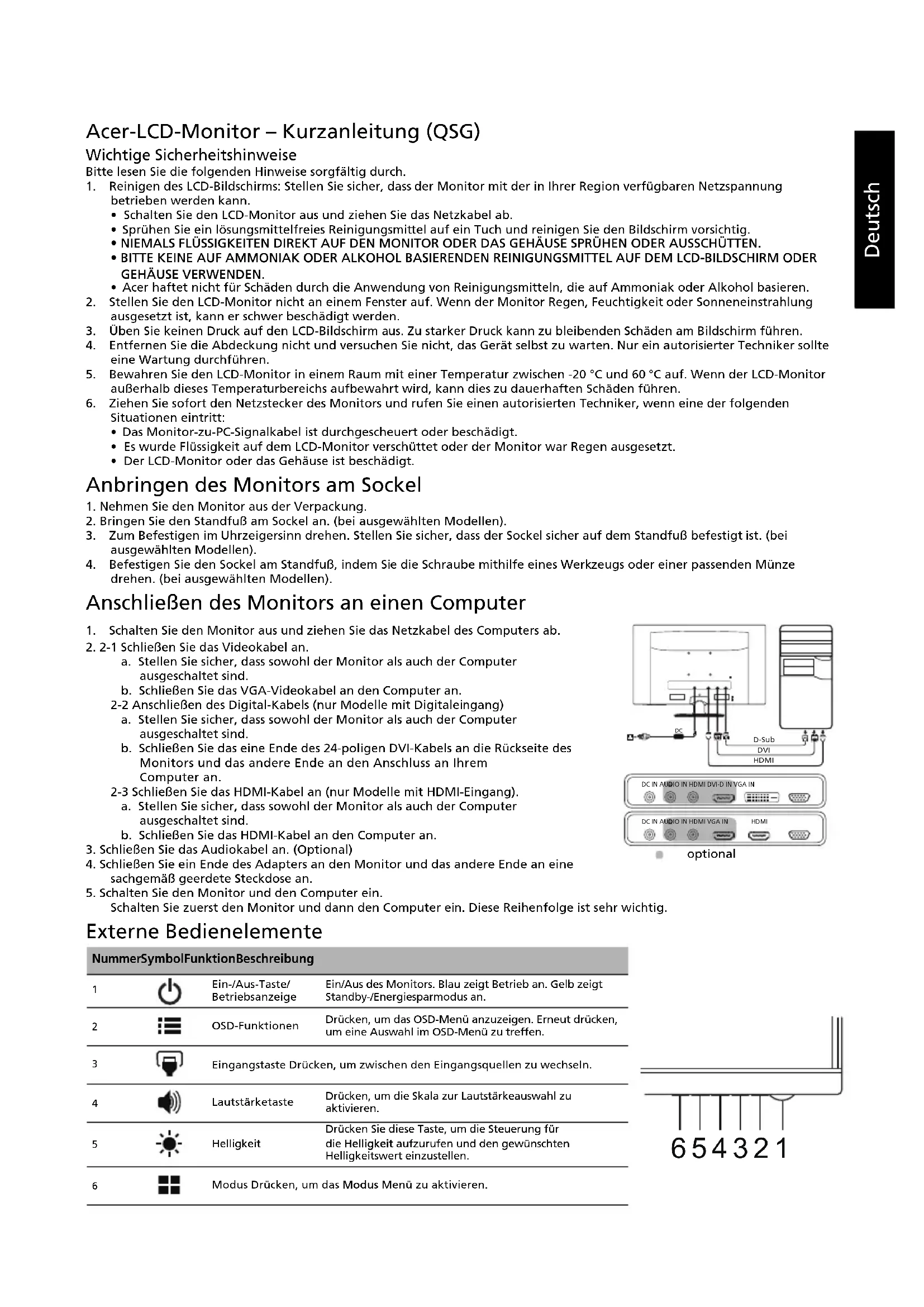

Acer-LCD-Monitor – Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.

6. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

7. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.

8. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.

9. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.

10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.

11. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

12. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

13. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
14. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen).
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen).
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen).

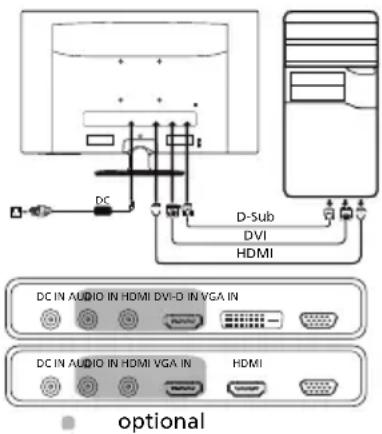

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.

2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das VGA-Videokabel an den Computer an.

2-2 Anschließen des Digital-Kabels (nur Modelle mit Digitaleingang)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das eine Ende des 24-poligen DVI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

2-3 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das HDMI-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (Optional)

2. Schließen Sie ein Ende des Adapters an den Monitor und das andere Ende an eine sachgemäß geerdete Steckdose an.

3. Schalten Sie den Monitor und den Computer ein.

Schalten Sie zuerst den Monitor und dann den Computer ein. Diese Reihenfolge ist sehr wichtig.

Externe Bedienelemente

NummerSymbolFunktionBeschreibung
1		Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2		OSD-Funktionen	Drücken, um das OSD-Menü anzuzeigen. Erneut drücken, um eine Auswahl im OSD-Menü zu treffen.
3		Eingangstaste Drücken, um zwischen den Eingangsquellen zu wechseln.
4		Lautstärketaste	Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5		Helligkeit	Drücken Sie diese Taste, um die Steuerung für die Helligkeit aufzurufen und den gewünschten Helligkeitswert einzustellen.
6		Modus Drücken, um das Modus Menü zu aktivieren.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

● Neuausrichtung oder Versetzen der Empfangsantenne
- Vergrößern des Abstands zwischen dem Gerät und dem Receiver
- Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

		S271HL G/I S271HL H
LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,31125 mm (H) x 0,31125 mm (V)
	Helligkeit	300 cd/m^2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10) 170° (H) 160° (V) (CR = 10)
	Reaktionszeit 4 ms (G zu G) 1 ms (G zu G)
	Bildschirmtyp VA TN
	Video R, G, B analoge Schnittstelle
	H-Frequenz 30 - 85 kHz
	V-Frequenz 56 - 76 Hz
Displayfarben 16,7 Millionen
Pixelfrequenz		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maximale Auflösung		VGA/DVI: 1920 x 1080 bei 60 HzHDMI: 1920 x 1080 bei 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieeffizienzklasse		B
*Jährlicher Energieverbrauch		50 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet	25,8 W (typisch)
	Ruhemodus	0,49 W (typisch)
	Ausgeschaltet	0,36 W (typisch)
Eingangsbuchse		D-SubDVI-D 24-polig (nur Modelle mit Dualeingang)HDMI 19-polig (nur Modelle mit HDMI-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivDigitales Signal (nur Modelle mit Dualeingang)HDMI (nur Modelle mit HDMI-Eingang) (optional)
Lautsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgröße		Horizontal: 597,6 mmVertikal: 336,15 mm
Stromquelle		19 V —— 2.1 A (2,1 A)
Umgebungsbedingungen		Betriebstemperatur: 0° bis 40 °CLagertemperatur: -20° bis 60 °CLuftfeuchtigkeit bei Betrieb: 20% bis 80%
Abmessungen		614 x 424,5 x 173,9 mm (B x H x T)
Gewicht (netto)		4,8 kg (netto)	4,8 kg (netto)
Daten zur Mechanik		Neigung: -5° bis +15°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteMENÜ/EINGABEEingang	LautstärkeHelligkeitModus
	Funktionen	HelligkeitKontrastBlaues LichtSchwarzverst.ACM Ein/AusSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.ModisRGB ModusGrauskala-Modus6-Achs.-Farbton6-Achs.-Sättig,Lautstärke	StummOverdriveFreeSyncZielpunktSpracheOSD-DauerTransparenzAkt.-Freq.-Nr.OSD-SperreEingangAuto-QuelleSchnelltastenzuweisungBildformateDDC/CI Ein/AusHDMI-Schwarzp.Schnellstartmod.DisplayinformationenAlle Einst. rücksetzenBeenden
Alle technischen Daten können sich ohne Vorankündigung ändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.
*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Nr. Symbol Artikel Beskrivning

Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN 55024:2010

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

☒ EN61000-3-2:2014 Class D

LVD-Richtlinie: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2019.

EN55032:2012/AC:2013 Klasse B

EN 55024:2010

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN61000-3-2:2014 Klasse D
