Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	S271HLI
Ekrano dydis	27 coliai (69 cm)
Skydelio technologija	VA (S271HL G/I) arba TN (S271HL H)
Maksimali raiška	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Šviesumas	300 cd/m² (tipinis)
Dinaminis kontrastas	100 000 000:1 max (ACM)
Atsako laikas	4 ms (pilkai pilkai) VA; 1 ms TN
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai (VA); 170° H / 160° V (TN)
Įvesties jungtys	D-Sub, DVI-D 24 kontaktų (dvigubos įvesties modelis), HDMI 19 kontaktų (HDMI įvesties modelis)
Integruoti garsiakalbiai	2 W x 2 (pasirinktinai, modelis su garso įvestimi)
Maitinimas	19 V --- 2,1 A
Veikimo energijos suvartojimas	25,8 W (tipinis)
Budėjimo energijos suvartojimas	0,49 W (tipinis)
Išjungimo energijos suvartojimas	0,36 W (tipinis)
Energijos vartojimo efektyvumo klasė	B
Matmenys (P x A x G)	614 x 424,5 x 173,9 mm
Grynasis svoris	4,8 kg
Pakreipimas	-5° iki +15°
Nuimamas stovas	Taip (nuimamas varžtais)
Pagrindinės funkcijos	Šviesumas, Kontrastas, Mėlyna šviesa, Juodumo stiprinimas, ACM, Super ryškumas, Gama, Spalvų temperatūra, Režimai (sRGB, pilkasis lygis), Over Drive, FreeSync, Taikymo taškas, ir kt.
Valymas	Naudokite minkštą šluostę; nepurkškite skysčio; venkite amoniako ar alkoholio turinčių priemonių
Laikymo sąlygos	Temperatūra: -20 iki 60 °C; drėgmė: 20 % iki 80 %
Standartai	FCC Classe B, CE, RoHS, ICES-003

Dažnai užduodami klausimai - S271HLI ACER

Kaip išvalyti Acer S271HLI monitoriaus ekraną?

Išjunkite monitorių ir atjunkite jį. Naudokite minkštą šluostę, šiek tiek sudrėkintą valymo tirpalu be tirpiklio. Niekada nepurkškite skysčio tiesiai ant ekrano ar korpuso. Venkite amoniako ar alkoholio turinčių priemonių.

Kokių kabelių reikia norint prijungti monitorių prie kompiuterio?

Monitoriuje yra jungtys VGA, DVI-D (dvigubos įvesties modelis) ir HDMI (HDMI įvesties modelis). Naudokite pateiktą tinkamą kabelį arba įsigykite suderinamą.

Kaip sureguliuoti šviesumą ir kontrastą?

Paspauskite Šviesumo mygtuką (5 ženklas), kad atidarytumėte nustatymą, tada reguliuokite mygtukais. Kontrastui naudokite OSD meniu paspausdami MENU/ĮVESTIES mygtuką.

Ką reiškia ACM ir kaip jį įjungti?

ACM (Adaptyvus kontrasto valdymas) yra funkcija, kuri dinamiškai reguliuoja kontrastą, kad pagerintų detales. Galite jį įjungti arba išjungti per OSD meniu vaizdo nustatymuose.

Ar monitorius palaiko FreeSync technologiją?

Taip, Acer S271HLI monitorius palaiko FreeSync (per HDMI arba DisplayPort, priklausomai nuo versijos). Įjunkite jį OSD meniu, kad sinchronizuotų atnaujinimo dažnį su vaizdo plokšte.

Kaip pritvirtinti monitorių prie stovo?

Išimkite monitorių iš pakuotės. Pritvirtinkite kojelę prie stovo ir pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Kai kuriuose modeliuose priveržkite varžtą moneta. Įsitikinkite, kad stovas yra tvirtai pritvirtintas.

Kokia yra didžiausia palaikoma raiška?

Maksimali raiška yra 1920 x 1080 (Full HD) esant 60 Hz per VGA arba DVI, ir iki 75 Hz per HDMI.

Ar monitorius suderinamas su VESA sieniniu laikikliu?

Taip, monitorius suderinamas su VESA sieniniu laikikliu. Stovas yra nuimamas (nuimamas varžtais). VESA tvirtinimo matmenys nenurodyti, tačiau įprastas standartas šiam dydžiui yra 100 x 100 mm.

Ką daryti, jei ekrane nėra vaizdo?

Patikrinkite, ar monitorius įjungtas (mėlynas indikatorius). Įsitikinkite, kad vaizdo kabelis tinkamai prijungtas prie kompiuterio. Jei indikatorius oranžinis, monitorius yra budėjimo režime; paspauskite maitinimo mygtuką. Išbandykite kitą kabelį arba kitą šaltinį.

Kaip patekti į OSD (ekrano) meniu?

Paspauskite MENIU/ĮVESTIES mygtuką (2 ženklas), kad atidarytumėte meniu. Naršykite rodyklių mygtukais. Dar kartą paspauskite MENIU/ĮVESTIES, kad patvirtintumėte parinktį. Naudokite IŠEITI mygtuką norėdami išeiti.

NAUDOJIMO INSTRUKCIJA S271HLI ACER

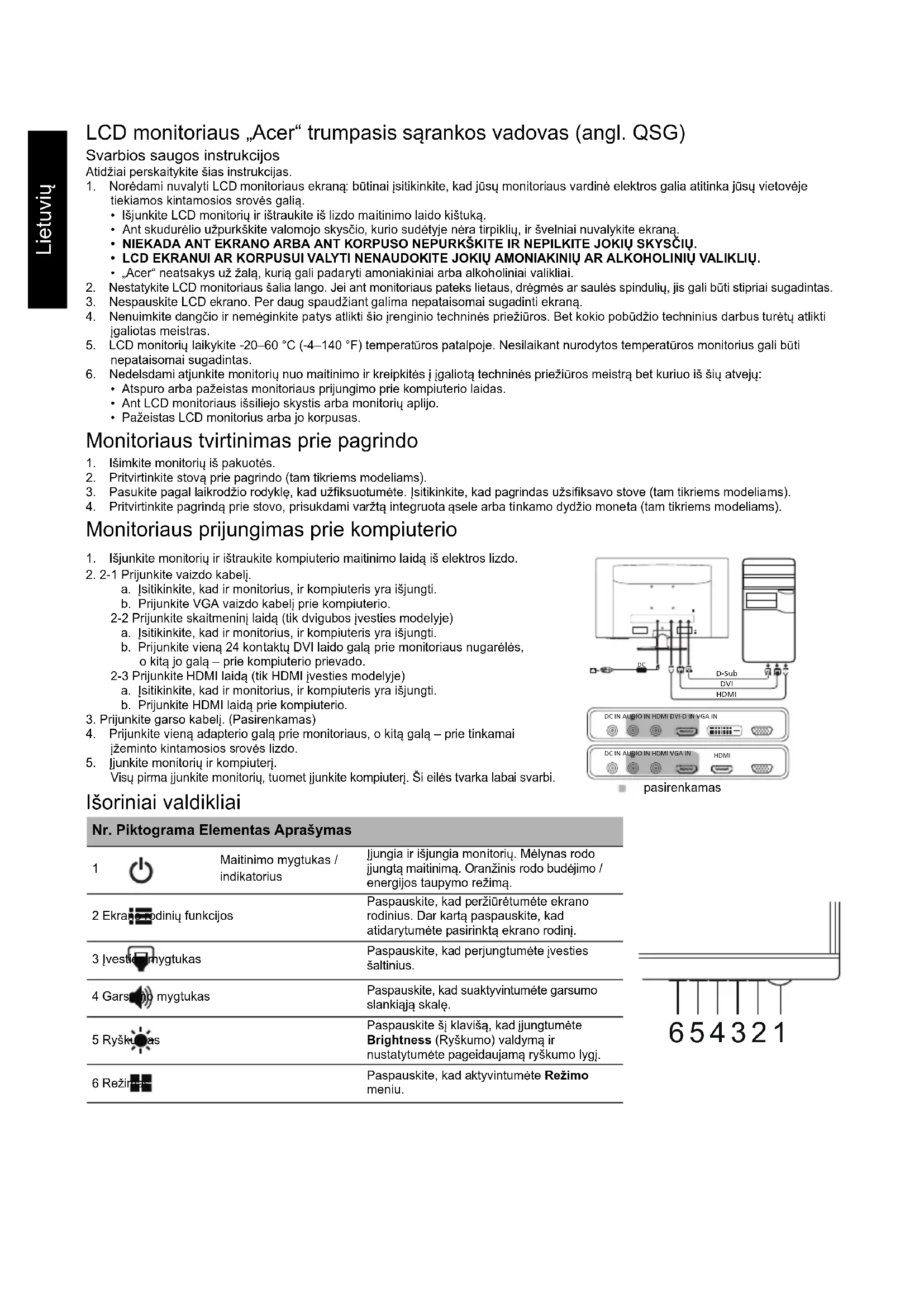

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas (angl. QSG)

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną. • NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. • LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.
4. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atvejų:

- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

- Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo.

- Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite stovą prie pagrindo (tam tikriems modeliams).
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove (tam tikriems modeliams).
4. Pritvirtinkite pagrindą prie stovo, prisukdami varžtą integruota ąsele arba tinkamo dydžio moneta (tam tikriems modeliams).

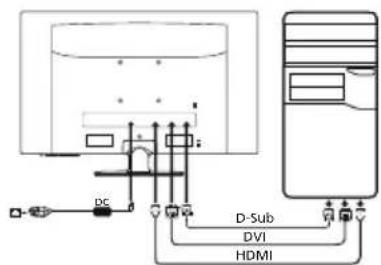

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį.

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą – prie kompiuterio prievado.

2-3 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite HDMI laidą prie kompiuterio.

1. Prijunkite garso kabelį. (Pasirenkamas)
2. Prijunkite vieną adapterio galą prie monitoriaus, o kitą galą – prie tinkamai įžeminto kintamosios srovės lizdo.
3. Įjunkite monitorių ir kompiuterį.

Visų pirma junkite monitorių, tuomet junkite kompiuterį. Ši eilės tvarka labai svarbi.

pasirenkamas

Išoriniai valdikliai

Nr. Piktograma Elementas Aprašymas

1	Maitinimo mygtukas / indikatorius	Jjungia ir išjungia monitorių. Mėlynas rodo jjungtą maitinimą. Oranžinis rodo budėjimo / energijos taupymo režimą.
2	Ekranė rodinių funkcijos	Paspauskite, kad peržiūrėtumėte ekrano rodinius. Dar kartą paspauskite, kad atidarytumėte pasirinktą ekrano rodinį.
3	Įvestiė įmygtukas	Paspauskite, kad perjungtumėte įvesties šaltinius.
4	Garsuņno mygtukas	Paspauskite, kad suaktyvintumėte garsumo slankiają skalę.
5	Ryškumas	Paspauskite šį klavišą, kad įjungtumėte Brightness (Ryškumo) valdymą ir nustatytumėte pageidaujamą ryškumo lygį.
6	Režimas	Paspauskite, kad aktyvintumėte Režimo meniu.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trikdžius.

Tačiau nėra garantijos, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis įrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

● pakeisti antenos kryptį arba vietą; - padidinti atstumą tarp įrenginio ir imtuvo; - prijungti prietaisą prie kitos maitinimo grandinės maitinimo lizdo, nei yra prijungtas imtuvas; - kreiptis pagalbos į pardavimo atstovą arba patyrusį radijų ar televizorių meistrą.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sąjungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

		S271HL G/I S271HL H
LCD plokšte	Valdymo sistema TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo taškų dydis 0,31	25 mm (H) x 0,31125 mm (V)
	Ryškumas	300 cd/m2 (jprastas)
	Kontrastas 100000000:1	maks. (ACM)
	Regimasis kampas 178"	(H) 178" (V) (CR=10) 170" (H) 160" (V) (CR=10)
	Atsako trukmė 4 ms (G-G) 1 ms (G-G)
	Plokštės tipas VA TN
	Vaizdas	R, G, B analoginė sąsaja
	Horizontalusis dažnis 30-85 kHz
	Vertikalusis dažnis 56-76 Hz
Ekrano spalvos 16,7 milijonų
Taškų dažnis		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Didžiausia skiriamoji geba		VGA/DVI: 1920 x 1080 esant 60 HzHDMI: 1920 x 1080 esant 75 Hz
Funkcija Plug & Play		VESA DDCCI / DDC2B
Energijos vartojimo efektyvumo klasė		B
* Energijos sąnaudos per metus		50 (kWh) (HDMI jvesties modeliui)
Energijos sąnaudos(esant 200 nitų)	Jjungimo režimu	25,8 W (jprastos)
	Miego režimu	0,49 W (jprastos)
	Išjungimo režimu 0,36 W	(jprastos)
Įvesties jungtis		D-SubDVI-D 24 kontaktų (tik dvigubos įvesties modelyje)HDMI 19 kontaktų (tik HDMI įvesties modelyje)
Vaizdo įvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 CHM, teigiamasSkaitmeninis signalas (tik dvigubos įvesties modelyje)HDMI (tik HDMI įvesties modelyje) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso įvesties modelyje) (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 597,6 mmVertikaliai: 336,15 mm
Maitinimo šaltinis:		19 V --- 2.1 A (2,1 A)
Aplinkos sąlygos		Naudojimo temperatūra: 0-40 °CSaugojimo temperatūra: -20-60 °CNaudojimo drėgmė: 20-80 %
Matmenys		614 (P) x 424,5 (A) x 173,9 (G) mm
Svoris (grynasis)		4,8 kg (grynasis)	4,8 kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +15°Nuimamas stovas: taip (varžtu atleidžiamas nuimamas stovas)
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukasMENU/ENTER (Meniu / Įvestis)Įvestis	GarsumasRyškumasRežimas
	Funkcijos	RyškumasKontrastasMėlyna šviesaJuodos spavos akcentavimasACM įjungti / išjungtiYpatingas ryškumasHorizontalioji padėtis (tik analoginės įvesties modelyje)Vertikalioji padėtis (tik analoginės įvesties modelyje)Fokusavimas (tik analoginės įvesties modelyje)Laikrodis (tik analoginės įvesties modelyje)Automatinis konfigūravimas (tik analoginės įvesties modelyje)GamaSpalvinė temperatūraRežimaiRežimas sRGBPilkumo tonų režimas6 ašių atspalvis6 ašių grynisGarsumas	NutildytiGreitinimasFreeSyncTaikiklisKalbaEkranjo rodinio skirtasis laikasSkaidrumasAtnaujinimo dažnisOSD užraktasĮvestisAutomatinis šaltinisSparčiojo klavišo priskyrimasPlatusis režimasDDC/CI įjungti / išjungtiHDMI juodų atspalvių lygisGreitojo paleidimo režimasEkranjo informacijaNustalyti visas nuostatas iš naujoIšeiti
Visi techniniai duomenys gali būti keičiami iš anksto nepranešus.
