S271HLI - Monitor ACER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo S271HLI ACER in formato PDF.
| Tipo di prodotto | Monitor LCD |
| Marca | Acer |
| Modello | S271HLI |
| Dimensioni dello schermo | 27 pollici (69 cm) |
| Tecnologia del pannello | VA (per S271HL G/I) o TN (per S271HL H) |
| Risoluzione massima | 1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI) |
| Luminosità | 300 cd/m² (tipica) |
| Contrasto dinamico | 100.000.000:1 max (ACM) |
| Tempo di risposta | 4 ms (grigio a grigio) per VA; 1 ms per TN |
| Angolo di visione | 178° orizzontale / 178° verticale (VA); 170° H / 160° V (TN) |
| Connettori di ingresso | D-Sub, DVI-D 24 pin (modello doppio ingresso), HDMI 19 pin (modello ingresso HDMI) |
| Altoparlanti integrati | 2 W x 2 (opzionale, modello con ingresso audio) |
| Alimentazione elettrica | 19 V --- 2,1 A |
| Consumo in funzionamento | 25,8 W (tipico) |
| Consumo in standby | 0,49 W (tipico) |
| Consumo spento | 0,36 W (tipico) |
| Classe di efficienza energetica | B |
| Dimensioni (L x H x P) | 614 x 424,5 x 173,9 mm |
| Peso netto | 4,8 kg |
| Inclinazione | da -5° a +15° |
| Piedistallo rimovibile | Sì (rimovibile con fissaggio a vite) |
| Funzioni principali | Luminosità, Contrasto, Luce blu, Boost del nero, ACM, Super nitidezza, Gamma, Temperatura colore, Modalità (sRGB, scala di grigi), Over Drive, FreeSync, Punto di mira, ecc. |
| Pulizia | Utilizzare un panno morbido; non spruzzare liquidi; evitare prodotti a base di ammoniaca o alcol |
| Condizioni di conservazione | Temperatura: da -20 a 60 °C; umidità: dal 20% all'80% |
| Norme | FCC Classe B, CE, RoHS, ICES-003 |
Domande frequenti - S271HLI ACER
Domande degli utenti su S271HLI ACER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale S271HLI - ACER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. S271HLI del marchio ACER.
MANUALE UTENTE S271HLI ACER

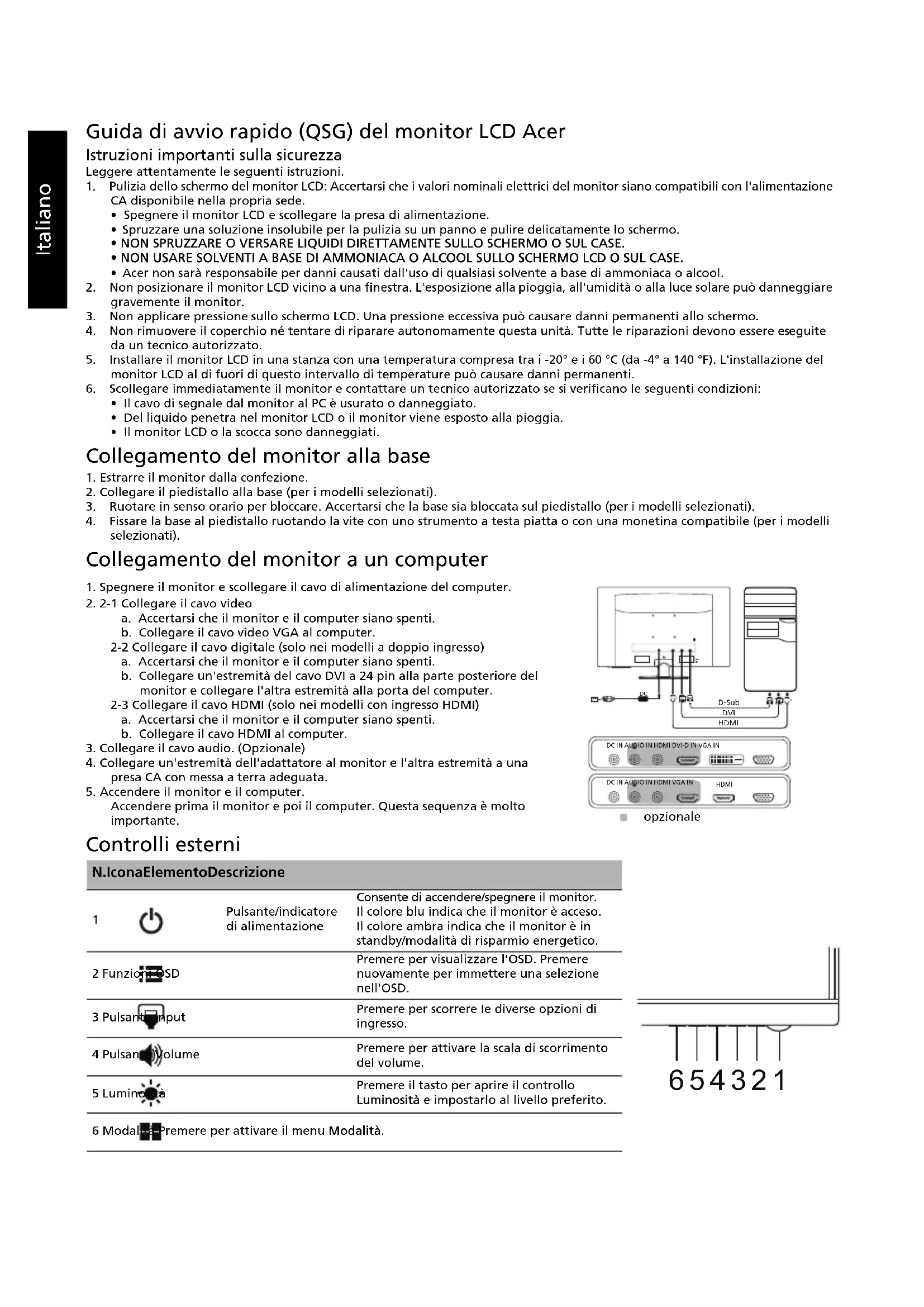

Guida di avvio rapido (QSG) del monitor LCD Acer
Istruzioni importanti sulla sicurezza
Leggere attentamente le seguenti istruzioni.
-
Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
-
Spegnere il monitor LCD e scollegare la presa di alimentazione.
- Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
• NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
• NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE. -
Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
-
Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
-
Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
- Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
- Installare il monitor LCD in una stanza con una temperatura compresa tra i -20° e i 60 °C (da -4° a 140 °F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
- Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
- Il cavo di segnale dal monitor al PC è usurato o danneggiato.
- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
- Il monitor LCD o la scocca sono danneggiati.
Collegamento del monitor alla base
- Estrarre il monitor dalla confezione.
- Collegare il piedistallo alla base (per i modelli selezionati).
- Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
- Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

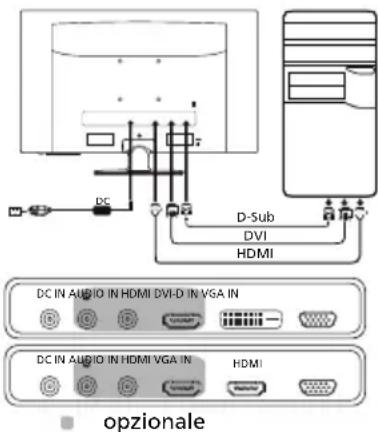

Collegamento del monitor a un computer
- Spegnere il monitor e scollegare il cavo di alimentazione del computer.
- 2-1 Collegare il cavo video
a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo video VGA al computer.
2-2 Collegare il cavo digitale (solo nei modelli a doppio ingresso)
a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremità del cavo DVI a 24 pin alla parte posteriore del monitor e collegare l'altra estremità alla porta del computer.
2-3 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)
a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.
- Collegare il cavo audio. (Opzionale)
- Collegare un'estremità dell'adattatore al monitor e l'altra estremità a una presa CA con messa a terra adeguata.
- Accendere il monitor e il computer.
Accendere prima il monitor e poi il computer. Questa sequenza è molto importante.
Controlli esterni
N. Icona Elemento Descrizione
| 1 |  | Pulsante/indicatore di alimentazione | Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico. |
| 2 | Funzic  SD | Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD. | |
| 3 | Pulsar  put | Premere per scorrere le diverse opzioni di ingresso. | |
| 4 | Pulsar  plume | Premere per attivare la scala di scorrimento del volume. | |
| 5 | Lumin  | Premere il tasto per aprire il controllo Luminosità e impostarlo al livello preferito. |
6 Modalità Premere per attivare il menu Modalità.
Norme e avvisi di sicurezza
Normative FCC
Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.
Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.
Dichiarazione di conformità CE
Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.
Avviso:
Per impedire danni al monitor, non sollevare il monitor per la sua base.
Avviso: Cavi schermati
Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.
Avviso: Dispositivi periferici
È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.
Avvertenza
Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.
Condizioni di utilizzo
Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.
Avviso: Utenti canadesi
Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.
Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.
SPECIFICHE
| S271HL G/I S271HL H | |||
| Pannello LCD | Sistema di trasmissione LCD | a colori TFT | |
| Dimensioni 27"W (69 cm) | |||
| Passo del pixel 0,31125 mm | (O) x 0,31125 mm (V) | ||
| Luminosità | 300 cd/m^2 (Tipica) | ||
| Contrasto 100000000:1 Max | (ACM) | ||
| Angolo di visualizzazione 178° (O) 178° (V) (CR=10) 170° (O) 160° (V) (CR=10) | |||
| Tempo di risposta 4 ms (da G a G) 1 ms (da G a G) | |||
| Tipo di pannello VA TN | |||
| Video Interfaccia analogica R, G, B | |||
| Frequenza O 30 kHz - 85 kHz | |||
| Frequenza V 56 - 76 Hz | |||
| Colori del display | 16,7 milioni | ||
| Dot Clock | VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz | ||
| Risoluzione massima | VGA/DVI: 1920 x 1080 a 60 HzHDMI: 1920 x 1080 a 75 Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Classe di efficienza energetica | B | ||
| * Consumo energetico annuale | 50 (kWh) (per i modelli con ingresso HDMI) | ||
| Consumo energetico (a 200 nits) | Modalità on | 25,8 W (Tipico) | |
| Modalità sospensione | 0,49 W (Tipico) | ||
| Modalità off 0,36 W (Tipico) | |||
| Connettore di ingresso | D-SubDVI-D a 24 pin (solo nei modelli a doppio ingresso)HDMI a 19 pin (solo nei modelli con ingresso HDMI) | ||
| Segnale video in ingresso | Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoSegnale digitale (solo nei modelli a doppio ingresso)HDMI (solo nei modelli con ingresso HDMI) (Opzionale) | ||
| Altoparlanti | 2 W x 2 (solo nei modelli con ingresso audio) (Opzionale) | ||
| Dimensione massima dello schermo | Orizzontale: 597,6 mmVerticale: 336,15 mm | ||
| Fonte di alimentazione | 19 V —— 2.1 A (2,1 A) | ||
| Considerazioni ambientali | Temperatura operativa: Da 0° a 40°CTemperatura di stoccaggio: Da -20° a 60°CUmidità operativa: Da 20% a 80% | ||
| Dimensioni | 614 (L) x 424,5 (A) x 173,9 (P) mm | ||
| Peso (peso netto) 4,8 kg (netto) | 4,8 kg (netto) | ||
| Specifiche meccaniche | Inclinazione: Da -5° a +15°Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite) | ||
| Controlli esterni | Switch/Pulsanti | Pulsante di alimentazione VolumeMENU/INVIO Input Luminosità Modalità | |
| Funzioni | Luminosità MuteContrasto Over DriveSpia blu FreeSyncPotenz. nero Punto di miraACM Attiva/Spento LinguaNitidezza alta Intervallo OSDO.Posizione (solo nei modelli con ingresso analogico)V.Posizione (solo nei modelli con ingresso analogico) Nitidezza (solo nei modelli con ingresso analogico) Otrologio (solo nei modelli con ingresso analogico) Autoregolazione (solo nei modelli con ingresso analogico) Gamma ModalityModalityMod sRGB Scala di grigi Tonal. 6 assi Satur. 6 assi Volume Origine autoAssegnazione tasti Schermo interoDDC/CI Attiva/Spento Liv nero HDMI Mod Avvio rapido Informazioni sul display Ripristina tutto Uscita | ||
| Tutte le specifiche sono soggette a modifica senza preavviso. | |||
I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.
Snelstartgids Acer Icd-monitor (QSG)
Dichiarazione di conformità
Con la presente,
Acer Incorporated
Prodotto: Monitor LCD
Denominazione commerciale: ACER
Numero modello: S271HL
Numero articolo (SKU): S271HL xxxxxx;
(^x^=09,a z,A Z,o spazio)
Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:
Direttiva EMC: 2014/30/UE
EN55032:2012/AC:2013 Classe B
EN 55024:2010
EN55032:2015/AC:2016 Classe B
EN61000-3-3:2013
☒ EN61000-3-2:2014 Classe D
Direttiva LVD: 2014/35/UE
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A2:2013
Direttiva RoHS: 2011/65/UE
EN 50581:2012
Direttiva ErP: 2009/125/CE
☒ Regolamento (CE) numero 1275 / 2008; EN 50564:2011
Anno per iniziare l'apposizione della marcatura CE: 2019.
Diretiva ErP: 2009/125/CE
