S271HLI - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	S271HLI
Veľkosť obrazovky	27 palcov (69 cm)
Technológia panelu	VA (pre S271HL G/I) alebo TN (pre S271HL H)
Maximálne rozlíšenie	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Jas	300 cd/m² (typické)
Dynamický kontrast	100 000 000:1 max (ACM)
Doba odozvy	4 ms (sivá na sivú) pre VA; 1 ms pre TN
Pozorovací uhol	178° horizontálne / 178° vertikálne (VA); 170° H / 160° V (TN)
Vstupné konektory	D-Sub, DVI-D 24 pinov (model s dvojitým vstupom), HDMI 19 pinov (model s HDMI vstupom)
Zabudované reproduktory	2 W x 2 (voliteľné, model so zvukovým vstupom)
Elektrické napájanie	19 V --- 2,1 A
Spotreba v prevádzke	25,8 W (typické)
Spotreba v pohotovostnom režime	0,49 W (typické)
Spotreba pri vypnutí	0,36 W (typické)
Trieda energetickej účinnosti	B
Rozmery (Š x V x H)	614 x 424,5 x 173,9 mm
Hmotnosť netto	4,8 kg
Náklon	-5° až +15°
Odnímateľná noha	Áno (odnímateľná so skrutkovým uchytením)
Hlavné funkcie	Jas, Kontrast, Modré svetlo, Boost čiernej, ACM, Super ostrosť, Gama, Teplota farieb, Režimy (sRGB, odtiene sivej), Over Drive, FreeSync, Zameriavač, atď.
Čistenie	Použite jemnú handričku; nestriekajte kvapalinu; vyhýbajte sa výrobkom s obsahom čpavku alebo alkoholu
Podmienky skladovania	Teplota: -20 až 60 °C; vlhkosť: 20 % až 80 %
Normy	FCC trieda B, CE, RoHS, ICES-003

Často kladené otázky - S271HLI ACER

Ako vyčistiť obrazovku monitora Acer S271HLI?

Vypnite monitor a odpojte ho. Použite jemnú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte tekutinu priamo na obrazovku alebo kryt. Vyhýbajte sa výrobkom s obsahom čpavku alebo alkoholu.

Aké káble sú potrebné na pripojenie monitora k počítaču?

Monitor podporuje pripojenie VGA, DVI-D (model s dvojitým vstupom) a HDMI (model s HDMI vstupom). Použite priložený vhodný kábel alebo si kúpte kompatibilný.

Ako nastaviť jas a kontrast?

Stlačte tlačidlo Jas (označenie 5) na otvorenie nastavenia, potom upravte pomocou tlačidiel. Pre kontrast použite ponuku OSD stlačením tlačidla MENU/VSTUP.

Čo znamená ACM a ako ho aktivovať?

ACM (Adaptive Contrast Management) je funkcia, ktorá dynamicky upravuje kontrast na zlepšenie detailov. Môžete ho aktivovať alebo deaktivovať cez ponuku OSD v nastaveniach obrazu.

Podporuje monitor technológiu FreeSync?

Áno, monitor Acer S271HLI podporuje FreeSync (cez HDMI alebo DisplayPort podľa verzie). Aktivujte ho v ponuke OSD na synchronizáciu obnovovacej frekvencie s vašou grafickou kartou.

Ako pripevniť monitor na stojan?

Vyberte monitor z obalu. Pripevnite nohu na stojan a otočte v smere hodinových ručičiek na uzamknutie. Pri niektorých modeloch utiahnite skrutku pomocou mince. Uistite sa, že stojan je dobre upevnený.

Aká je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 1920 x 1080 (Full HD) pri 60 Hz cez VGA alebo DVI a až 75 Hz cez HDMI.

Je monitor kompatibilný s nástenným držiakom VESA?

Áno, monitor je kompatibilný s nástenným držiakom VESA. Noha je odnímateľná (odpojiteľná pomocou skrutiek). Rozmery upevnenia VESA nie sú uvedené, ale štandardom pre túto veľkosť je 100 x 100 mm.

Čo robiť, ak obrazovka nezobrazuje žiadny obraz?

Skontrolujte, či je monitor zapnutý (modrá kontrolka). Uistite sa, že video kábel je správne pripojený k PC. Ak je kontrolka oranžová, monitor je v pohotovostnom režime; stlačte tlačidlo napájania. Skúste iný kábel alebo iný zdroj.

Ako sa dostať do ponuky OSD (zobrazenie na obrazovke)?

Stlačte tlačidlo MENU/VSTUP (označenie 2) na otvorenie ponuky. Navigujte pomocou šípok. Opätovným stlačením MENU/VSTUP potvrdíte možnosť. Na ukončenie použite tlačidlo UKONČIŤ.

NÁVOD NA OBSLUHU S271HLI ACER

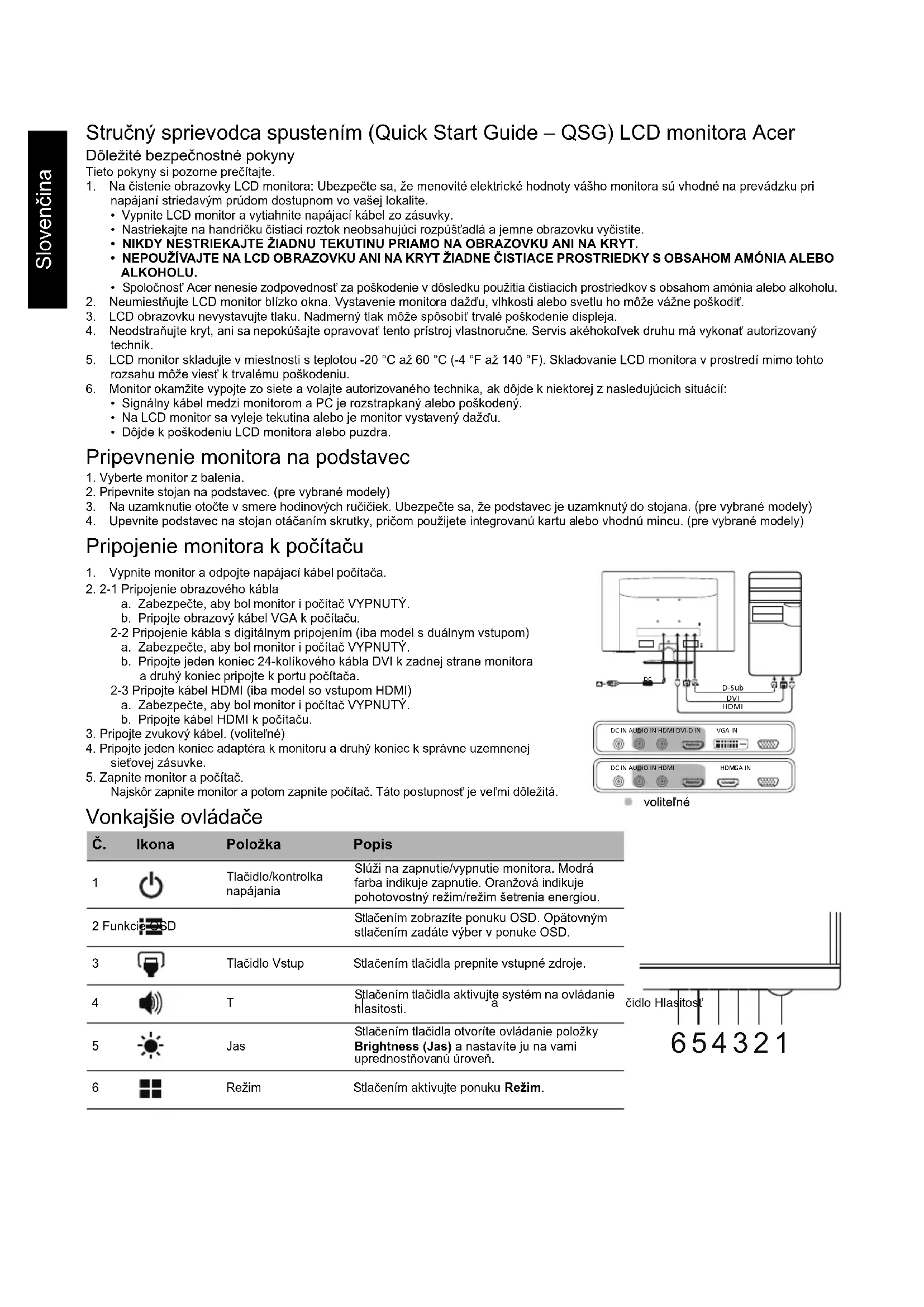

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

• Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.
- Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.
- NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.
- NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.
- Spoločnost' Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit'.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovat' tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonat' autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest' k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

• Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.
• Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

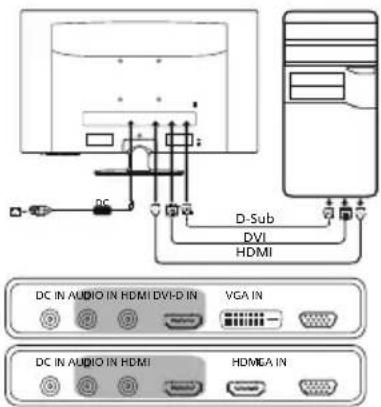

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

2-2 Pripojenie kábla s digitálnym pripojením (iba model s duálnym vstupom)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte jeden koniec 24-kolíkového kábla DVI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-3 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel HDMI k počítaču.

Najskôr zapnite monitor a potom zapnite počítač. Táto postupnosť je veľmi dôležitá.

voliteîné

Vonkajšie ovládače

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat' vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovat' škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Porad'te sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a d'alšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byt' vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

K tomuto zariadeniu možno pripojit' iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovat tento produkt, ktoré udeluje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s čast'ou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniest akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používatel'mi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat' spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat' prírodné zdroje a zabezpečit', aby bolo recyklované spôsobom, ktorý chrání ľudské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obrátte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnost' využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

		S271HL G/I S271HL H
LCD Panel	Druh monitora Farebný TFT LCD
	Veľkosť	27"W (69 cm)
	Rozstup bodov 0,31125 mm (H) x 0,31125 mm (V)
	Jas	300 cd/m2 (charakteristický)
	Kontrast 100000000:1 Mak (ACM)
	Pozorovací uhol 178° (H) 178° (V) (CR = 10) 170° (H) 160° (V) (CR = 10)
	Doba odozvy 4 ms (G ku G) 1 ms (G ku G)
	Typ panela VA TN
	Video Analógové rozhranie R, G, B
	Horizontálna frekvencia 30 kHz – 85 kHz
	Vertikálna frekvencia 56 – 76 Hz
Farby displeja		16,7 milióna
Max. obnovovacia frekvencia bodov		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maximálne rozlíšenie		VGA/DVI: 1920 x 1080 pri 60 HzHDMI: 1920 x 1080 pri 75 Hz
Technológia Plug & Play		VESA DDCCI/DDC2B
Trieda energetickej účinnosti		B
*Ročná spotreba energie		50 (kWh) (pre model so vstupom HDMI)
Príkon (pri 200 nitov)	Režim zapnutia	25,8 W (charakteristicky)
	Režim spánku 0,49 W (charakteristicky)
	Režim vypnutia	0,36 W (charakteristicky)
Vstupný konektor		D-SubDVI-D 24-kolíkový (iba model s duálnym vstupom)HDMI 19-kolíkový (iba model so vstupom HDMI)
Vstupný signál videa		Analógový: 0,7 Vp-p (štandardne), 75 OHM, kladnýDigitalny signál (iba model s duálnym vstupom)HDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory		2 W x 2 (iba model so vstupom Audio) (voliteľné)
Maximálna veľkosť obrazovky		Horizontálne: 597,6 mmVertikálne: 336,15 mm
Zdroj napájania		19V —— 2.1 A (2,1 A)
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20% až 80%
Rozmery		614 (Š) x 424,5 (V) x 173,9 (H) mm
Hmotnosť (netto)		4,8 kg (netto)	4,8 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +15°Odpojiteľný stojan: Áno (odpojiteľný stojan uvolňovaný pomocou skrutky)
Vonkajšie ovládače	Prepínač/tlačidlá	Tlačidlo zapnutia PONUKA/ZADAŤ Vstup	Hlasitost' Jas Režim
	Funkcie	Jas Kontrast Modré svetlo Zvýraznenie čiernej Zapnúť/vypnúť ACM Zvýšená ostrost' Horizontálna poloha (iba pre model s analógovým vstupom) Vertikálna poloha (iba pre model s analógovým vstupom) Ohnisko (iba pre model s analógovým vstupom) Hodiny (iba pre model s analógovým vstupom) Automatická konfigurácia (iba pre model s analógovým vstupom) Gama Teplota farieb Režimy Režim sRGB Režim odtieňov sivej 6-osový odtieň 6-osová sýtosť Hlasitost'	Stlmit' Pretaktovanie FreeSync Mieridlo Jazyk Časový limit OSD Transparentnost' Hodnota obnovovacej frekvencie Zámok OSD Vstup Automatický zdroj Piradenie kláv. skratiek Širokouhlé Zap./vyp. DDC/CI Úroveň čiernej na HDMI Režim rýchleho spustenia Informácie o displeji Obnoviť všetky nastavenia Ukončiť
Všelky špecifikácie môžu podliehať zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.
