S271HLI - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	S271HLI
Velikost obrazovky	27 palců (69 cm)
Technologie panelu	VA (pro S271HL G/I) nebo TN (pro S271HL H)
Maximální rozlišení	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Jas	300 cd/m² (typické)
Dynamický kontrast	100 000 000:1 max (ACM)
Doba odezvy	4 ms (z šedé do šedé) pro VA; 1 ms pro TN
Pozorovací úhel	178° horizontálně / 178° vertikálně (VA); 170° H / 160° V (TN)
Vstupní konektory	D-Sub, DVI-D 24 pinů (model s dvojitým vstupem), HDMI 19 pinů (model s HDMI vstupem)
Integrované reproduktory	2 W x 2 (volitelně, model se zvukovým vstupem)
Napájení	19 V --- 2,1 A
Spotřeba v provozu	25,8 W (typické)
Spotřeba v pohotovostním režimu	0,49 W (typické)
Spotřeba ve vypnutém stavu	0,36 W (typické)
Třída energetické účinnosti	B
Rozměry (Š x V x H)	614 x 424,5 x 173,9 mm
Hmotnost netto	4,8 kg
Naklopení	-5° až +15°
Odnímatelný stojan	Ano (odnímatelný s upevněním šrouby)
Hlavní funkce	Jas, Kontrast, Modré světlo, Boost černé, ACM, Super ostrost, Gamma, Barevná teplota, Režimy (sRGB, stupně šedi), Over Drive, FreeSync, Zaměřovač, atd.
Čištění	Použijte měkký hadřík; nestříkejte kapalinu; vyhněte se výrobkům na bázi amoniaku nebo alkoholu
Podmínky skladování	Teplota: -20 až 60 °C; vlhkost: 20 % až 80 %
Normy	FCC třída B, CE, RoHS, ICES-003

Často kladené otázky - S271HLI ACER

Jak vyčistit obrazovku monitoru Acer S271HLI?

Vypněte monitor a odpojte jej. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Vyhněte se výrobkům na bázi amoniaku nebo alkoholu.

Jaké kabely jsou potřeba k připojení monitoru k počítači?

Monitor podporuje připojení VGA, DVI-D (model s dvojitým vstupem) a HDMI (model s HDMI vstupem). Použijte přiložený vhodný kabel nebo si kupte kompatibilní.

Jak nastavit jas a kontrast?

Stiskněte tlačítko Jas (označení 5) pro otevření nastavení, poté upravte pomocí tlačítek. Pro kontrast použijte nabídku OSD stisknutím tlačítka MENU/VSTUP.

Co znamená ACM a jak jej aktivovat?

ACM (Adaptive Contrast Management) je funkce, která dynamicky upravuje kontrast pro zlepšení detailů. Můžete ji aktivovat nebo deaktivovat prostřednictvím nabídky OSD v nastavení obrazu.

Podporuje monitor technologii FreeSync?

Ano, monitor Acer S271HLI podporuje FreeSync (přes HDMI nebo DisplayPort podle verze). Aktivujte jej v nabídce OSD pro synchronizaci obnovovací frekvence s vaší grafickou kartou.

Jak upevnit monitor na stojan?

Vyjměte monitor z obalu. Připevněte nohu k podstavci a otočte ve směru hodinových ručiček pro zajištění. U některých modelů utáhněte šroub mincí. Ujistěte se, že je podstavec pevně připevněn.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 1920 x 1080 (Full HD) při 60 Hz přes VGA nebo DVI, a až 75 Hz přes HDMI.

Je monitor kompatibilní s držákem na zeď VESA?

Ano, monitor je kompatibilní s držákem na zeď VESA. Stojan je odnímatelný (odšroubovatelný). Rozměry upevnění VESA nejsou specifikovány, ale běžný standard je 100 x 100 mm pro tuto velikost.

Co dělat, když obrazovka nezobrazuje žádný obraz?

Zkontrolujte, zda je monitor zapnutý (modrá kontrolka). Ujistěte se, že je video kabel správně připojen k PC. Pokud je kontrolka oranžová, monitor je v pohotovostním režimu; stiskněte tlačítko napájení. Zkuste jiný kabel nebo jiný zdroj.

Jak se dostat do nabídky OSD (On-Screen Display)?

Stiskněte tlačítko MENU/VSTUP (označení 2) pro otevření nabídky. Procházejte pomocí šipek. Znovu stiskněte MENU/VSTUP pro potvrzení volby. Použijte tlačítko OPUSTIT pro ukončení.

NÁVOD K OBSLUZE S271HLI ACER

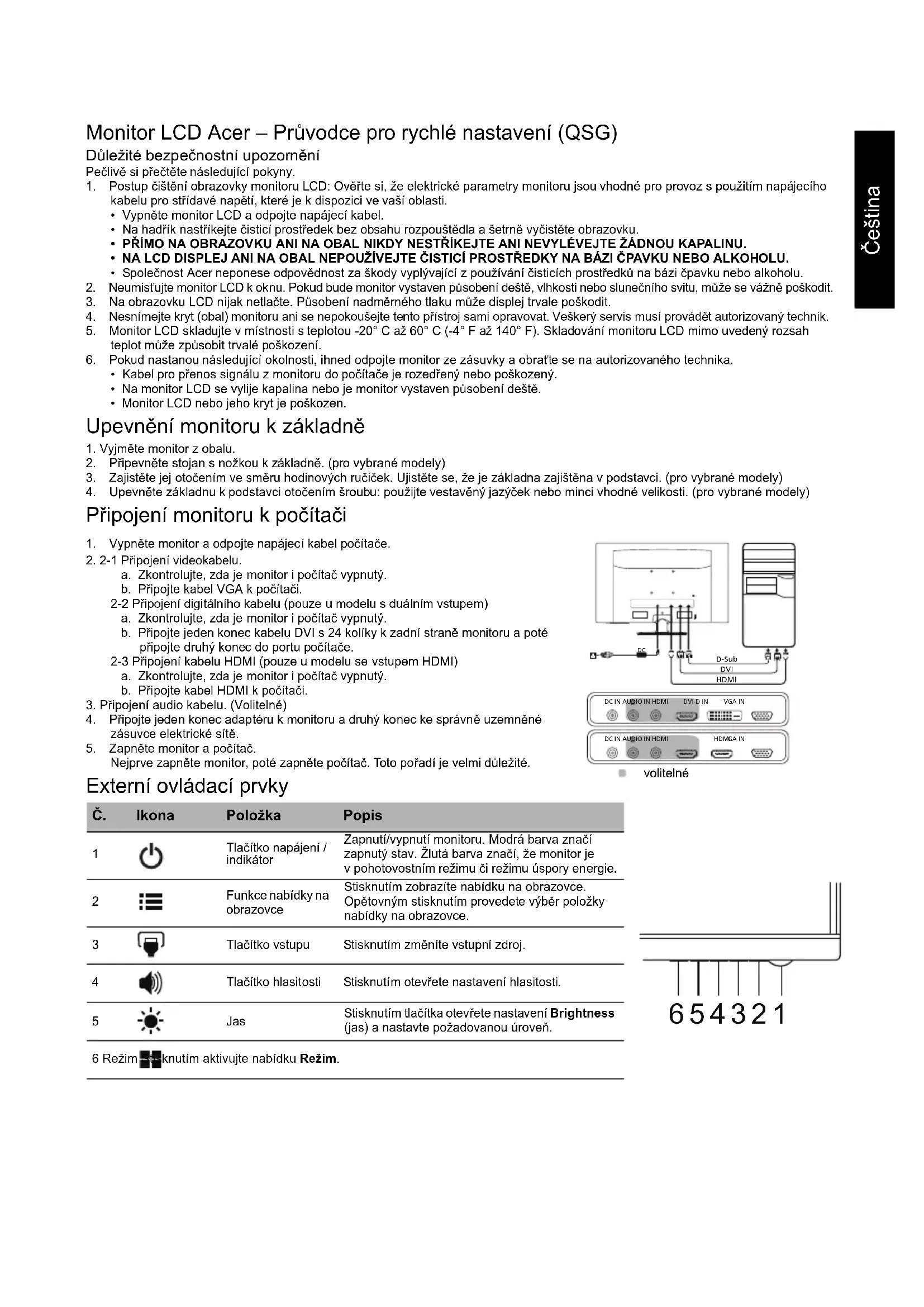

Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozomění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastřikejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.

5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.

6. Kabel pro prénos signálu z monitoru do počítače je rozedřený nebo poškozený.

7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
   • Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

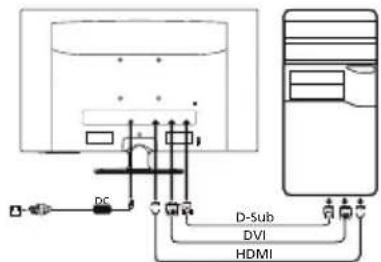

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu.

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači.

2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.

1. Připojení audio kabelu. (Volitelné)

2. Připojte jeden konec adaptéru k monitoru a druhý konec ke správně uzemněné zásuvce elektrické sítě.

3. Zapněte monitor a počítač.

Nejprve zapněte monitor, poté zapněte počítač. Toto pořadí je velmi důležité.

volitelné

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1		Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
2		Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce.Opětovným stisknutím provedete výběr položky nabídky na obrazovce.
3		Tlačítko vstupu	Stisknutím změníte vstupní zdroj.
4		Tlačítko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
5		Jas	Stisknutím tlačítka otevřete nastavení Brightness (jas) a nastavte požadovanou úroveň.

6 Režim -t-knutím aktivujte nabídku Režim.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přirodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

		S271HL G/I S271HL H
Panel LCD	Provozní systém Barevny	LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelů	0,31125 mm (horizontálně) x 0,31125 mm (vertikálně)
	Jas	300 cd/m2(typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování	178° (horizontálně) 178° (vertikálně) (CR=10)	170° (horizontálně) 160° (vertikálně) (CR=10)
	Doba odezvy 4 ms (GTG)	1 ms (GTG)
	Typ panelu VA TN
	Video R, G, B analogové	rozhraní
	Horizontální frekvence 30 kHz-85 kHz
	Vertikální frekvence 56-76 Hz
Zobrazení 16,7 Millionů
Frekvence bodů		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maximální rozlišení		VGA/DVI: 1920 x 1080 při 60 HzHDMI: 1920 x 1080 při 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity		B
*Roční spotřeba energie		50 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto	25,8 W (typicky)
	Režim spánku	0,49 W (typicky)
	Režim Vypnuto	0,36 W (typicky)
Konektor vstupu		D-SubDVI-D 24kolíkový (pouze model s duálním vstupem)HDMI 19kolíkový (pouze model se vstupem HDMI)
Vstupní videosignál		Analogový: 0,7 Vp-p (standardní), 75 OHM, pozitivníDigitalní signal (pouze model s duálním vstupem)HDMI (pouze model se vstupem HDMI) (volitelné)
Reproduktory		2 W x 2 (pouze model se zvukovým vstupem) (volitelné)
Maximální velikost obrazovky		Horizontálně: 597,6 mmVertikálně: 336,15 mm
Zdroj napájení		19V --- 2.1 A (2,1 A)
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota -20 °C až 60 °CProvozní vlhkost: 20% až 80%
Rozměry		614 (Š) x 424,5 (V) x 173,9 (H) mm
Hmotnost (čistá)		4,8 kg (čistá)	4,8 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +15°Odnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněním pomocí šroubu)
Externí ovládací prvky	Spínače a tlačílka	Tlačítko napájenÍNABÍDKA/ENTERVstup	HlasitostJasRežim
	Funkce	JasKontrastModré světloPosílení černéACM zapnuto/vypnutoSuper ostrostHorizontální pozice (jen pro model s analogovýmvstupem)Vertikální pozice (jen pro model s analogovým vstupem)Zaostření (jen pro model s analogovým vstupem)Hodiny (jen pro model s analogovým vstupem)Automatická konfigurace (jen pro model s analogovýmvstupem)GammaTeplota barevRežimyRežim sRGBRežim stupňů šedi6osý odstín6osá sytostHlasitost	ZtlumitOverdriveFreeSyncZaměřovací bodJazykČasový limit nabídky na obrazovceTransparentnostObnovovací frekvenceZámek OSDVstupAutomatická detekce signálů ze zdrojůPřídělení horkých klávesŠirokoúhlý režimDDC/CI zapnuto/vypnutoÚroveň černé HDMIRežim rychlého spuštěníInformace o displejiReseloval všechna naslaveníUkončit
Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojenie obrazového kábla

b. Pripojte obrazový kábel VGA k počítaču.

1. Pripojte zvukový kábel. (volitel'né)
2. Pripojte jeden koniec adaptéra k monitoru a druhý koniec k správne uzemnenej sietovej zásuvke.
3. Zapnite monitor a počítač.

Č.	Ikona	Položka	Popis
1		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2 Funkcie OSD			Stlačením zobrazíte ponuku OSD. Opätovným stlačením zadáte výber v ponuke OSD.
3		Tlačidlo Vstup	Stlačením tlačidla prepnite vstupné zdroje.
4		T	Stlačením tlačidla aktivujte systém na ovládanie hlasitosti.
5		Jas	Stlačením tlačidla otvoríte ovládanie položky Brightness (Jas) a nastavíte ju na vami uprednostňovanú úroveň.
6		Režim	Stlačením aktivujte ponuku Režim.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

*Ročná spotreba energie sa vypočita s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
