| Ürün Tipi | LCD Monitör |
| Marka | Acer |
| Model | S271HLI |
| Ekran Boyutu | 27 inç (69 cm) |
| Panel Teknolojisi | VA (S271HL G/I için) veya TN (S271HL H için) |
| Maksimum Çözünürlük | 1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI) |
| Parlaklık | 300 cd/m² (tipik) |
| Dinamik Kontrast | 100.000.000:1 maks. (ACM) |
| Tepki Süresi | VA için 4 ms (gri-gri); TN için 1 ms |
| Görüş Açısı | 178° yatay / 178° dikey (VA); 170° Y / 160° D (TN) |
| Giriş Konektörleri | D-Sub, DVI-D 24 pin (çift girişli model), HDMI 19 pin (HDMI girişli model) |
| Dahili Hoparlörler | 2 W x 2 (isteğe bağlı, ses girişli model) |
| Güç Kaynağı | 19 V --- 2,1 A |
| Çalışma Güç Tüketimi | 25,8 W (tipik) |
| Bekleme Güç Tüketimi | 0,49 W (tipik) |
| Kapalı Güç Tüketimi | 0,36 W (tipik) |
| Enerji Verimlilik Sınıfı | B |
| Boyutlar (G x Y x D) | 614 x 424,5 x 173,9 mm |
| Net Ağırlık | 4,8 kg |
| Eğim | -5° ila +15° |
| Çıkarılabilir Ayak | Evet (vida ile sabitlenebilir çıkarılabilir) |
| Ana Fonksiyonlar | Parlaklık, Kontrast, Mavi Işık, Siyah Güçlendirme, ACM, Süper Netlik, Gama, Renk Sıcaklığı, Modlar (sRGB, gri ton), Over Drive, FreeSync, Nişan Noktası, vb. |
| Temizlik | Yumuşak bir bez kullanın; sıvı püskürtmeyin; amonyak veya alkol bazlı ürünlerden kaçının |
| Depolama Koşulları | Sıcaklık: -20 ila 60 °C; nem: %20 ila %80 |
| Standartlar | FCC Sınıf B, CE, RoHS, ICES-003 |
Sık sorulan sorular - S271HLI ACER
Kullanıcıların soruları hakkında S271HLI ACER
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Monitör PDF formatında ücretsiz! Kılavuzunuzu bulun S271HLI - ACER ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. S271HLI markasının ACER.
KULLANIM KILAVUZU S271HLI ACER
Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
-
LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
-
LCD monitorü kapatın ve güç kablosunun fişini çekin.
- Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
- ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
• LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN. -
Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
- LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
- Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
- LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
- Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fişini çekin ve yetkili bir teknisyeni arayın:
- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
- LCD monitor ya da kasa zarar gordüyse.
Monitörü tabana yerleştirme
- Monitörü paketinden çıkarın.
- Ayakları tabana yerleştirin. (seçili modellerde)
- Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
- Düz uçlu tomavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

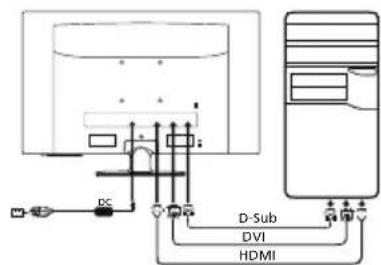

Monitörünüzü Bilgisayara Bağlama
- Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
- 2-1 Video Kablosunu Bağlayın
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. VGA video kablosunu bilgisayara bağlayın.
2-2 Dijital Kabloyu Bağlayın (Sadece Çift Girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. 24-pimli DVI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.
2-3 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunu bilgisayara bağlayın.
- Ses Kablosunu bağlayın. (İsteğe Bağlı)
- Adaptörün bir ucunu monitöre, diğer ucunu ise uygun şekilde topraklanmış bir AC prizine takın.
- Monitörü ve Bilgisayarı açın.
Önce monitörü, ardından bilgisayarı açın. Bu sıra çok önemlidir.
isteğe bağlı
Harici kontroller
| Numara | Simge | Öğe | Açıklama |
| 1 | Güç düğmesi/göstergesi | Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir. | |
| 2 | O | OSD'yi görüntülemek için basın. OSD'de bir seçim gürmek için tekrar basın. | |
| 3 | G | Giriş kaynakları arasında geçiş yapmak için basın. | |
| 4 | Ses seviyesi düğmesi | Ses seviyesi kayna ölçeğini etkinleştirmek için basın. | |
| 5 | P | Parlaklık kontrolünü açmak için tuşa,basın ve istediğiniz seviyeye ayarlayın. | |
| 6 | Mod | Mod menüsünü etkinleştirmek için basın. |
Düzenlemeler ve güvenlik bildirimleri
FCC bildirimi
Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir.
Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:
- Alicı antenin yerini ya da yönünü değiştirin.
- Aygıt ile alicıyı birbirinden biraz daha uzaklaştırın.
- Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
- Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.
CE Uygunluk beyanı
Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.
Uyarı:
Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.
Uyarı: Blendajlı kablolar
Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.
Uyarı: Çevresel aygıtlar
Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.
Dikkat
Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.
Çalışma koşulları
Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.
Uyarı: Kanadalı kullanıcılar
Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.
Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması
Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.
TEKNİK ÖZELLİKLER
| S271HL G/I S271HL H | |||
| LCD Panel | Sürücü Sistemi TFT Renkli LCD | ||
| Boyut 27"W (69 cm) | |||
| Piksel Aralığı | 0,31125 mm (Y) x 0,31125 mm (D) | ||
| Parlaklık | 300 cd/m2 (Tipik) | ||
| Kontrast 100.000.000:1 Maks (ACM) | |||
| Görülebilir Açı | 178° (Y) 178° (D) (CR=10) | 170° (Y) 160° (D) (CR=10) | |
| Tepki Süresi 4 ms (G - G) 1 ms (G - G) | |||
| Panel Türü VA TN | |||
| Video R, G, B Analog Arabirim | |||
| Yatay Frekans 30 kHz - 85 kHz | |||
| Dikey Frekans 56 - 76 Hz | |||
| Ekran Renkleri 16,7 Milyon | |||
| Dot Clock | VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz | ||
| Maksimum Çözünürlük | VGA/DVI: 60 Hz'de 1920 x 1080HDMI: 75 Hz'de 1920 x 1080 | ||
| Tak ve Kullan | VESA DDCCI/DDC2B | ||
| Enerji Verimiliği Sınıfı | B | ||
| *Yıllık Enerji Tüketimi | 50 (kWh) (HDMI girişli Modeli İçin) | ||
| Güç Tüketimi (200 nit'te) | Açık Mod | 25,8 W (Tipik) | |
| Uyku Modu | 0,49 W (Tipik) | ||
| Kapalı Mod | 0,36 W (Tipik) | ||
| Giriş Baglayıcısı | D-SubDVI-D 24 pim (Sadece Dual Girişli Model)HDMI 19 pim (Sadece HDMI Girişli Model) | ||
| Giriş Video Sinyali | Analog: 0,7 Vp-p (standart), 75 OHM, PozitifDijital sinyal (Sadece Dual Girişli Model)HDMI (Sadece HDMI Girişli Model) (İsteğe bağlı) | ||
| Hoparlörler | 2 W x 2 (Sadece Ses Girişli Model) (İsteğe bağlı) | ||
| Maksimum Ekran Büyüklüğü | Yatay: 597,6 mmDikey: 336,15 mm | ||
| Güç Kaynağı | 19 V —— 2.1 A (2,1 A) | ||
| Çevresel Durumlar | Çalışma Sıcaklığı: 0° - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %20 - %80 | ||
| Boyutlar | 614 (G) x 424,5 (Y) x 173,9 (D) mm | ||
| Ağırlık (Net) | 4,8 kg (net) | 4,8 kg (net) | |
| Mekanizma Teknik Özellikleri | Eğim: -5° - +15°Ayrılabilir ayak noktası: Evet (Vidanın çıkarılmasıyla ayak aynılabilir) | ||
| Harici kontroller | Anahtar/Düğmeler | Güç Düşmesi SES SeviyesiMENÜ/GİRİŞ ParlaklıkGiriş Mod | |
| İşlevler | Parlaklık Kontrast SessizKortrast Asırı HızMavi İşık FreeSyncSiyah Güçlendir Hedef noktaACM AÇMA/KAPAMASüper Netlik DilOSD Zaman AşımıYatay Konum (sadece Analog girişli model) ŞeffaflıkDikey Konum (sadece Analog girişli model) Yenileme hızıOdak (sadece Analog girişli model) Menü KilidiSaat (sadece Analog girişli model) GirişOto. Yapılandırma (sadece Analog girişli model) Otomatik KaynakGammaRenk Sıcaklığı Kısayol AtamaModlar DDC/CI Açma/KapamasRGB Modu HDMI Siyah düzeyGri Tonlama Modu Hızlı Başlt Modu6 eks. Ton Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran Bilgisi6 eks. Doygun. Ekran BilgeiSüm Ayarlan SıfırlaÇıkış | ||
| Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir. | |||
Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
