Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	S271HLI
Näytön koko	27 tuumaa (69 cm)
Paneelitekniikka	VA (S271HL G/I) tai TN (S271HL H)
Suurin resoluutio	1920 x 1080 @ 60 Hz (VGA/DVI), @ 75 Hz (HDMI)
Kirkkaus	300 cd/m² (tyypillinen)
Dynaaminen kontrasti	100 000 000:1 max (ACM)
Vasteaika	4 ms (harmaa-harmaa) VA; 1 ms TN
Katselukulma	178° vaaka / 178° pysty (VA); 170° H / 160° V (TN)
Tuloliitännät	D-Sub, DVI-D 24-nastainen (kaksitulomalli), HDMI 19-nastainen (HDMI-tulomalli)
Sisäänrakennetut kaiuttimet	2 W x 2 (valinnainen, äänitulomalli)
Virtalähde	19 V --- 2,1 A
Virrankulutus käytössä	25,8 W (tyypillinen)
Virrankulutus valmiustilassa	0,49 W (tyypillinen)
Virrankulutus pois päältä	0,36 W (tyypillinen)
Energiatehokkuusluokka	B
Mitat (L x K x S)	614 x 424,5 x 173,9 mm
Nettopaino	4,8 kg
Kallistus	-5° - +15°
Irrotettava jalusta	Kyllä (irrotettava ruuvikiinnityksellä)
Päätoiminnot	Kirkkaus, Kontrasti, Sininen valo, Mustan tehostus, ACM, Super terävyys, Gamma, Värilämpötila, Tilat (sRGB, harmaasävy), Over Drive, FreeSync, Tähtäinpiste jne.
Puhdistus	Käytä pehmeää liinaa; älä suihkuta nestettä; vältä ammoniakkia tai alkoholia sisältäviä tuotteita
Säilytysolosuhteet	Lämpötila: -20 - 60 °C; kosteus: 20 % - 80 %
Standardit	FCC Class B, CE, RoHS, ICES-003

Usein kysytyt kysymykset - S271HLI ACER

Kuinka puhdistaa Acer S271HLI -näytön näyttö?

Sammuta näyttö ja irrota se verkkovirrasta. Käytä pehmeää liinaa, joka on kevyesti kostutettu liuottimettomalla puhdistusliuoksella. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitä kaapeleita tarvitaan näytön liittämiseen tietokoneeseen?

Näyttö hyväksyy VGA-, DVI-D- (kaksitulomalli) ja HDMI-liitännät (HDMI-tulomalli). Käytä mukana toimitettua sopivaa kaapelia tai hanki yhteensopiva kaapeli.

Kuinka säätää kirkkautta ja kontrastia?

Paina Kirkkaus-painiketta (merkki 5) avataksesi säädön, säädä sitten näppäimillä. Kontrastia varten käytä OSD-valikkoa painamalla MENU/ENTER-painiketta.

Mitä ACM tarkoittaa ja miten se aktivoidaan?

ACM (Adaptive Contrast Management) on toiminto, joka säätää dynaamisesti kontrastia parantaakseen yksityiskohtia. Voit ottaa sen käyttöön tai poistaa käytöstä OSD-valikossa kuvan asetuksista.

Tukeeko näyttö FreeSync-tekniikkaa?

Kyllä, Acer S271HLI -näyttö tukee FreeSync-tekniikkaa (HDMI:n tai DisplayPortin kautta versiosta riippuen). Ota se käyttöön OSD-valikossa synkronoidaksesi virkistystaajuuden näytönohjaimesi kanssa.

Kuinka kiinnittää näyttö jalustaan?

Poista näyttö pakkauksesta. Kiinnitä jalka jalustaan ja kierrä myötäpäivään lukitaksesi. Joissakin malleissa kiristä ruuvi kolikolla. Varmista, että jalusta on kunnolla kiinni.

Mikä on suurin tuettu resoluutio?

Suurin resoluutio on 1920 x 1080 (Full HD) 60 Hz:llä VGA:n tai DVI:n kautta, ja jopa 75 Hz HDMI:n kautta.

Onko näyttö yhteensopiva VESA-seinäkiinnikkeen kanssa?

Kyllä, näyttö on yhteensopiva VESA-seinäkiinnikkeen kanssa. Jalusta on irrotettava (irrotettava ruuveilla). VESA-kiinnitysmitat eivät ole tarkkaan ilmoitettu, mutta yleinen standardi tälle koolle on 100 x 100 mm.

Mitä tehdä, jos näyttö ei näytä kuvaa?

Tarkista, että näyttö on päällä (sininen merkkivalo). Varmista, että videokaapeli on kunnolla kiinni tietokoneessa. Jos merkkivalo on oranssi, näyttö on valmiustilassa; paina virtapainiketta. Kokeile toista kaapelia tai lähdettä.

Kuinka pääset OSD-valikkoon (On-Screen Display)?

Paina MENU/ENTER-painiketta (merkki 2) avataksesi valikon. Navigoi nuolinäppäimillä. Paina uudelleen MENU/ENTER vahvistaaksesi valinnan. Käytä QUITTER-painiketta poistuaksesi.

KÄYTTÖOHJE S271HLI ACER

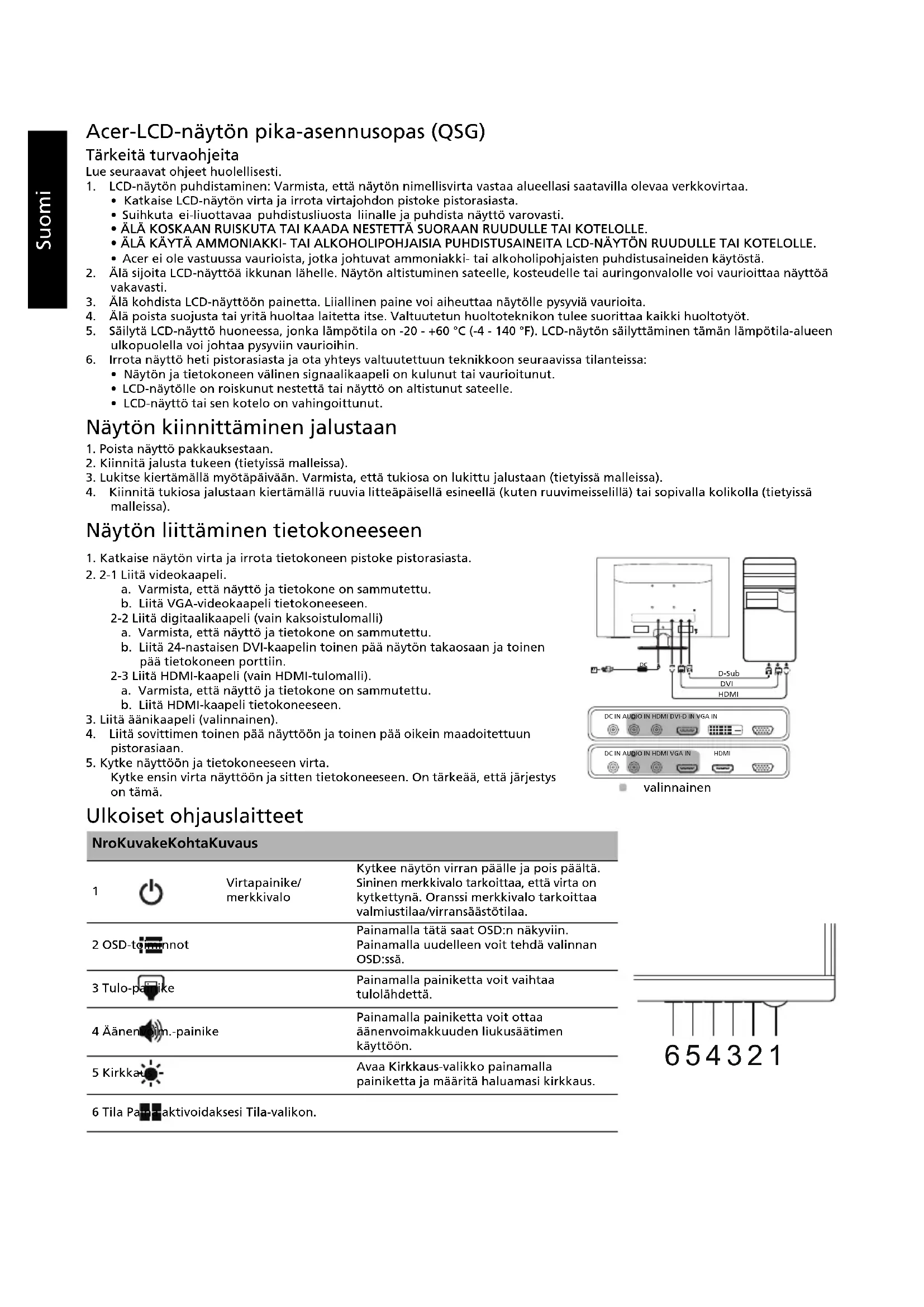

Acer-LCD-näytön pika-asennusopas (QSG)

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.

2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta.

3. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
4. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
5. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

7. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.

8. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.

9. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
10. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
11. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:

- Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.

- LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.

- LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

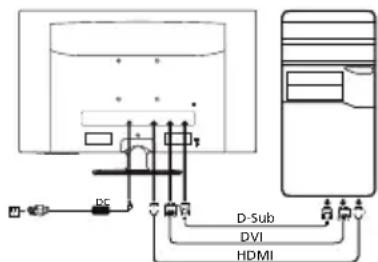

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli (vain kaksoistulomalli)

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä HDMI-kaapeli tietokoneeseen.

1. Liitä äänikaapeli (valinnainen).

2. Liitä sovittimen toinen pää näyttöön ja toinen pää oikein maadoitettuun pistorasiaan.

3. Kytke näyttöön ja tietokoneeseen virta.

Kytke ensin virta näyttöön ja sitten tietokoneeseen. On tärkeää, että järjestys on tämä.

valinnainen

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus

1	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.
2 OSD-tomminnot		Painamalla tätä saat OSD:n näkyviin. Painamalla uudelleen voit tehdä valinnan OSD:ssä.
3 Tulo-painike		Painamalla painiketta voit vaihtaa tulolähdettä.
4 Äänenkim.-painike		Painamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttöön.
5 Kirkkaus		Avaa Kirkkaus-valikko painamalla painiketta ja määritä haluamasi kirkkaus.

6 Tila Pa...aktivoidaksesi Tila-valikon.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriötä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

		S271HL G/I S271HL H
LCD-paneeli	Ohjausjärjestelmä TFT Color LCD
	Koko 27"W (69 cm)
	Pikseliväli 0,31125 mm (V) x 0,31125 mm (P)
	Kirkkaus	300 cd/m^2 (typillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10) 170° (V) 160° (P) (CR=10)
	Vasteaika 4 ms (G/G) 1 ms (G/G)
	Paneelityyppi VA TN
	Video R, G, B analoginen liitäntä
	H-taajuus 30 kHz-85 kHz
	V-taajuus 56-76 Hz
Näyttövärit 16,7 miljoonaa
Pistekellotaajuus		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Enimmäistarkkuus		VGA/DVI: 1920 x 1080 @ 60 HzHDMI: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka		B
*Vuositainen energiankulutus		50 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 nitiä)	Päällä 25,8 W (typillinen)
	Lepotila	0,49 W (typillinen)
	Pois	0,36 W (typillinen)
Tuloliitäntä		D-SubDVI-D 24-nastainen (vain kaksoistulomalli)HDMI 19-nastainen (vain HDMI-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positiivinenDigitaalinen signaali (vain kaksoistulomalli)HDMI (vain HDMI-tulomalli) (valinnainen)
Kaiuttimet		2 W x 2 (vain äänitulomalli) (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuora: 597,6 mmPystysuora: 336,15 mm
Virtalähde		19V --- 2.1 A (2,1 A)
Ympäristötekijät		Käyttölämpötila: 0-40 °CVarastointilämpötila: -20-+60 °CIlmankosteus: 20 - 80%
Mitat		614 (L) x 424,5 (K) x 173,9 (S) mm
Paino (netto)		4,8 kg (netto)	4,8 kg (netto)
Mekanismin tiedot		Kallistus: -5° - +15°Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	VirtapainikeValIKKO/SYÖTÄTulo	Äänenvoim.KirkkausTila
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACM Päällä/Pois päältäSuperterävyysVaakasijainti (vain analoginen tulomalli)Pystysijainti (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli)Taajuus (vain analoginen tulomalli)Autom. asetukset (vain analoginen tulomalli)GammaVärin lämpöisyysTilatsRGB-tilaHarmaasävytila6-aksel. sävy6-aksel. satur.Äänenvoim.	MykistäYlivaihdeFreeSyncTähtäyspisteKieliAikakatkaisuLäpikuultavuusVirkist.taaj.numLukitse OSDTuloAutom. lähdePikanäppäinmääritysLaajakuvaDDC/CI päällä / pois päältäHDMI-mustan tasoPika-aloitustilaNäyttötiedotNollaa kaikki asetuks.Lopeta
Kaikkia teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
