ПОСІБНИК КОРИСТУВАЧА SP 5 Dual Kärcher

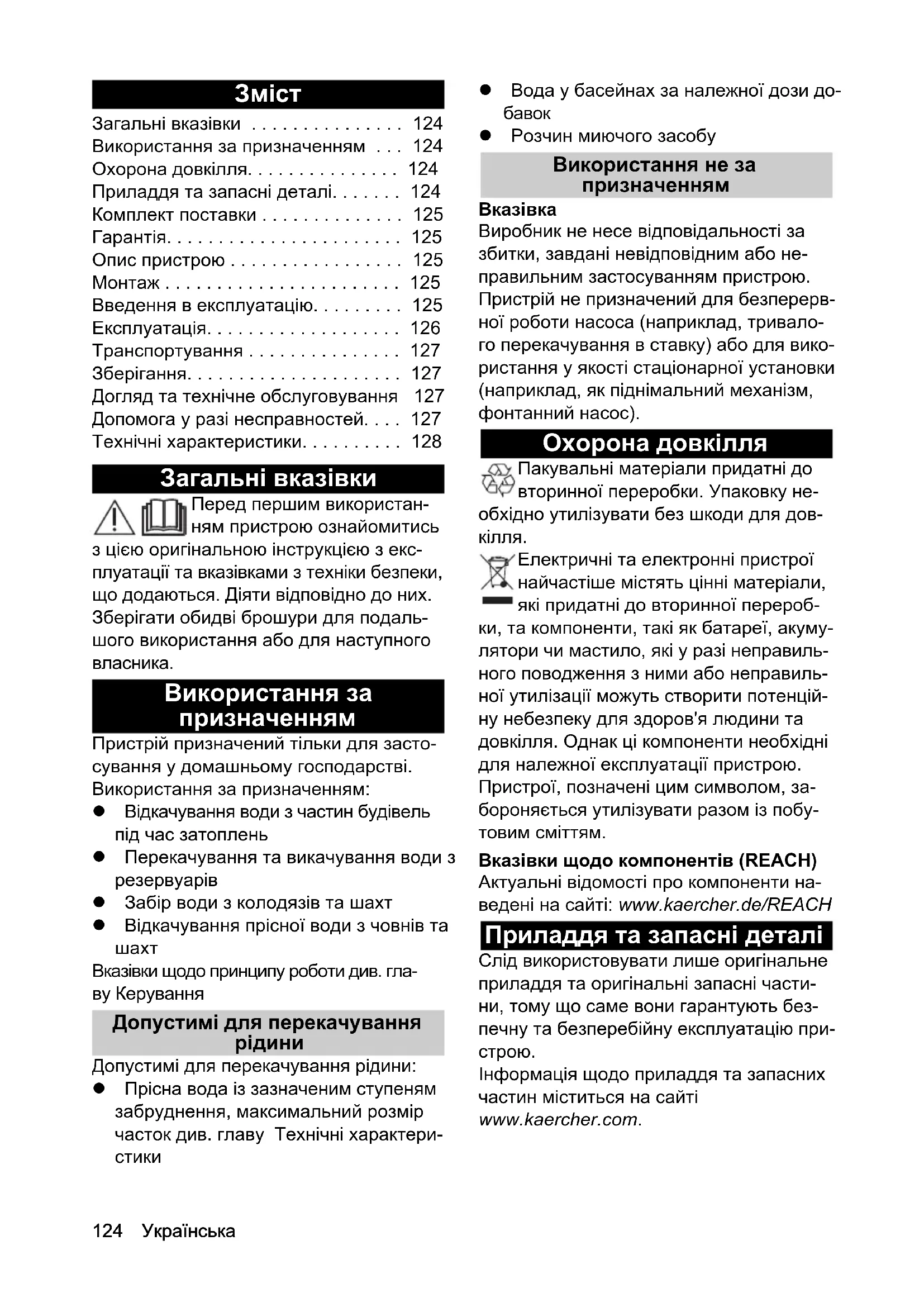

Загальні вказівки Перед першим використан- ням пристрою ознайомитись з цією оригінальною інструкцією з екс- плуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подаль- шого використання або для наступного

Використання за призначенням Пристрій призначений тільки для засто- сування у домашньому господарстві. Використання за призначенням: Відкачування води з частин будівель під час затоплень Перекачування та викачування води з резервуарів Забір води з колодязів та шахт Відкачування прісної води з човнів та

Вказівки щодо принципу роботи див. гла- ву Керування Допустимі для перекачування

Допустимі для перекачування рідини: Прісна вода із зазначеним ступеням забруднення, максимальний розмір часток див. главу Технічні характери-

Вода у басейнах за належної дози до-

Розчин миючого засобу Використання не за призначенням

Виробник не несе відповідальності за збитки, завдані невідповідним або не- правильним застосуванням пристрою. Пристрій не призначений для безперерв- ної роботи насоса (наприклад, тривало- го перекачування в ставку) або для вико- ристання у якості стаціонарної установки (наприклад, як піднімальний механізм, фонтанний насос). Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку не- обхідно утилізувати без шкоди для дов-

Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної перероб- ки, та компоненти, такі як батареї, акуму- лятори чи мастило, які у разі неправиль- ного поводження з ними або неправиль- ної утилізації можуть створити потенцій- ну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, за- бороняється утилізувати разом із побу- товим сміттям. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти на- ведені на сайті: www.kaercher.de/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні части- ни, тому що саме вони гарантують без- печну та безперебійну експлуатацію при-

• Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Загальні вказівки p. 124
• Використання за призначенням p. 124
• Охорона довкілля p. 124
• Приладдя та запасні деталі p. 124
• Комплект поставки p. 125
• Гарантія p. 125
• Опис пристрою p. 125
• Монтаж p. 125
• Введення в експлуатацію p. 125
• Експлуатація p. 126
• Транспортування p. 127
• Зберігання p. 127
• Догляд та технічне обслуговування 127 Допомога у разі несправностей p. 127
• Технічні характеристики Українська 125 Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування при- строю перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отри- маних під час транспортування, слід повідомити про це торговельній органі- зації, яка продала пристрій. p. 128

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою ор- ганізацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуває- мо безкоштовно, якщо причина несправ- ності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслу-

(Адреси див. на звороті) Опис пристрою У цій інструкції з експлуатації наведено опис пристрою з максимальною ком- плектацією. Комплектація відрізняється залежно від моделі (див. упакування). Малюнки див. на сторінці з графіком Малюнок A 1 Ручка 2 Мережевий кабель зі штекером 3 Автоматичний вентиляційний при-

4 Патрубок для підключення шлангу Quick-Connect 5 З'єднувальний патрубок 6 Фіксатор поплавкового вимикача 7 Регулювання висоти поплавкового

8 Поплавковий вимикач 9 Налаштування фільтруючого еле-

10 Фільтруючий елемент

Продуктивність насоса тим більша, чим коротший шланг та більший діаметр

З'єднувальний патрубок додається до пристрою окремо.

2. У разі використання шланга діаме-

тром ¾" або 1": a Нагвинтити з'єднувальну деталь на- соса (див. главу Приладдя та за- пасні деталі) на з'єднувальний

b Скоротити з'єднувальну деталь на- соса на пазах залежно від обраного діаметру насоса. Збільшиться пропускна здатність. c Насунути шланг на з'єднувальну де- таль насоса.

3. У разі використання шланга діаме-

тром 1¼” насунути шланг на з'єдну- вальний патрубок.

4. Закріпити шланг на патрубку за допо-

могою хомута. Введення в експлуатацію

Неналежне транспортування Небезпека отримання травм та ушкод-

Не переносити насос за кабель або

1. Вставити з'єднувальний патрубок у

Quick-Connect. Шланг приєднаний.

2. Зафіксувати поплавковий вимикач на

механізмі регулювання висоти. Малюнок C

3. Розмістити насос у рідині, що перека-

чуватиметься: На ручці закріпити трос та занурити

Встановити насос горизонтально на міцній основі. Якщо поверхня мули- ста, для стійкості встановити насос126 Українська на цеглину або аналогічну тверду

4. Слідкувати за тим, щоб не заблокува-

ти зону всмоктування. Експлуатація Автоматичне видалення повітря При низькому рівні рідини автоматичний пристрій для видалення повітря видаляє випадково всмоктане повітря або пові- тря, що знаходиться в насосі. Разом з повітря може виходити рідина. Малюнок D Налаштування фільтруючого

Фільтруючий елемент можна експлуату- вати у 2 положеннях. Малюнок E

1. Встановити насос на підлогу.

2. Затиснути насос між ногами та потяг-

3. Повертаючи ручку вправо, розблоку-

вати фільтруючий елемент.

4. Встановити фільтруючий елемент в

5. Повертаючи ручку вліво, зафіксувати

фільтруючий елемент. Автоматичний режим роботи В автоматичному режимі роботи поплав- ковий вимикач контролює роботу насоса автоматично. Коли поплавковий вимикач за рахунок рівня рідини, що підвищується, досягає рівня увімкнення, насос запускається. Коли поплавковий вимикач за рахунок рівня рідини, що знижується, досягає рів- ня вимкнення, насос вимикається. Для цього необхідно забезпечити вільне переміщення поплавкового вимикача.

Рівні увімкнення відрізняються залежно

положення поплавкового вимикача; довжини кабелю між поплавковим ви- микачем та фіксатором. Довжина кабелю повинна бути не менше 2,5 см. Рекомендуємо викори- стовувати кабель налаштованої дов-

Рівні увімкнення зазначені у главі Тех- нічні характеристики.

1. Встановити поплавковий вимикач за

допомогою механізму регулювання висоти і відрегулювати довжину кабе- лю між поплавковим вимикачем і фік-

Коли насос працює без нагляду, вста- новлювати поплавковий вимикач завжди у верхній позиції для забезпе- чення надійного вимикання насоса. Малюнок F Коли поплавковий вимикач встанов- люється у нижньому положенні, вста- новити довжину кабелю між поплавко- вим вимикачем та фіксатором на 2,5 см, див. позначку на кабелі. Малюнок G

2. Встановити фільтруючий елемент у

положення «Перекачування брудної та чистої води».

3. Вставити мережевий штекер у розет-

Ручний режим роботи У ручному режимі роботи насос зали- шається увімкненим. Залишкового рівня рідини (див. главу Технічні характеристики) можна досягти лише у ручному режимі роботи. Перекачування брудної та чи-

Це положення фільтруючого елемента рекомендоване для початку роботи насоса, оскільки продуктивність насоса у цей час

Відкачування залишкової ріди-

У цьому положенні фільтруючо- го елемента у ручному режимі можливе відкачування залиш- кової рідини до рівня 1 мм.Українська 127

Небезпека пошкодження насоса у разі сухого ходу. Підвищене зношення Не залишати насос у ручному режимі ро- боти без нагляду. У разі сухого ходу насос слід вимикати.

1. Закріпити поплавковий вимикач по-

плавцем догори у фіксаторі. Малюнок H

2. Встановити фільтруючий елемент у

потрібне положення залежно від рівня рідини (мінімальний та залишковий рівень рідини див. у главі Технічні ха- рактеристики).

3. Вставити мережевий штекер у розет-

Оптимізація обсягу подачі насоса Обсяг подачі тим більший: чим менша висота подачі; чим більший діаметр використовува- ного шланга; чим коротший використовуваний

чим менше падіння тиску, обумовлене приєднанням додаткового обладнан-

1. Очистити пристрій від забруднень.

Виконати перекачування чистої во-

2. Натиснути кнопку Quick-Connect та

зняти з'єднувальний патрубок. Малюнок I Шланг знятий.

3. У разі необхідності видалити зі шлан-

га та на Quick-Connect залишки.

4. Витягнути штекер з розетки.

Транспортування Перенесення пристрою. Підняти пристрій за ручку і перене-

Закріпити на ручці трос, підняти пристрій за трос і перенести. Транспортування пристрою в авто-

Зафіксувати пристрій від зсунення та перекидання.

Небезпека замерзання Не повністю випорожнені пристрої мо- жуть бути пошкоджені через мороз. Повністю спорожнити пристрій та додат- кове обладнання. Захистити пристрій від морозу.

1. Повністю спорожнити насос.

2. Повністю висушити насос і шланг.

3. Зберігати в захищеному від морозу

приміщенні. Догляд та технічне обслуговування Пристрій не потребує технічного обслу-

Допомога у разі несправностей Часто пошкодження є простими, тому за допомогою наведеного нижче огляду їх можна усунути самостійно. У разі сумніву або наявності пошкоджень, не згаданих у огляді, звертатися до авторизованої сервісної служби. Насос працює, але не перекачує У насосі знаходиться повітря.

1. Декілька разів витягнути штекер з ро-

зетки та знов вставити, поки насос не почне всмоктувати рідину. Зона всмоктування засмічена.

1. Витягнути штекер з розетки.

2. Очистити зону всмоктування.128 Українська

Замалий рівень рідини у ручному режимі

1. Якомога глибше занурити насос у рі-

дину, що перекачується, вид. главу . Насос не запускається або раптово зупиняться в ході роботи Перервана подача електроенергії.

1. Перевірити запобіжники і електричні

Захисне термореле відключило насос через перегрів.

1. Витягнути штекер з розетки.

2. Дати насосу охолонути.

3. Видалити частки бруду із зони всмок-

4. Очистити зону всмоктування.

5. Не допускати сухого ходу насоса.

Частки бруду блокують зону всмоктуван-

1. Витягнути штекер з розетки.

2. Очистити зону всмоктування.

Знизилася продуктивність перекачу-

Зона всмоктування засмічена.

1. Витягнути штекер з розетки.

2. Очистити зону всмоктування.

Занадто мала продуктивність перека-

Максимальна висота подачі перевище-

Неправильний вибір діаметра та довжи-

Слідкувати за максимальною висотою подачі, див. главу Технічні характери-

У разі необхідності використовувати шланг більшого діаметру чи меншої довжини, див. главу Оптимізація об- сягу подачі насоса. З'єднання Quick-Connect не відкри- вається або не закривається Система з'єднання забруднена.

3. Встановити затискач.

Фільтруючий елемент не рухається. Фільтруючий елемент забруднений.

1. Послабити кріпильні гвинти викрут-

2. Зняти фільтруючий елемент.

3. Очистити фільтруючий елемент.

4. Встановити фільтруючий елемент.

Технічні характеристики Електричне підключення Номінальна напруга В 230-

Частота мережі Гц 50 Номінальна потужність Вт 500 Технічні характеристики Продуктивність (макс.) л/год 9500 Тиск (макс.) бар 0,7 Висота подачі (макс.) м 7 Глибина занурення (макс.) м 7 Розмір часток (макс.) допу- стимих для перекачування

мм 20 Автоматичний режим роботи Рівень увімкнення поплав- кового вимикача (верхня позиція фіксації) мм 255-

Рівень вимкнення поплав- кового вимикача (верхня позиція фіксації) мм 115-

Рівень увімкнення поплав- кового вимикача (нижня позиція фіксації) мм 155-

Рівень вимкнення поплав- кового вимикача (нижня позиція фіксації) мм 40-120 Ручний режим роботи Мінімальний рівень подачі брудної та чистої води мм 60 Рівень подачі залишкової брудної та чистої води мм 25 Мінімальний рівень для відкачування залишкової

мм 40 Залишковий рівень для відкачування залишкової

мм 1 Розміри та вага Вага (без додаткового об-

кг 4,8Қазақша 129 Зберігається право на внесення техніч-
