ПОСІБНИК КОРИСТУВАЧА QG241YP ACER

Вимкніть РК-монітор та від’єднайте кабель живлення.

Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

На РК-монітор розлилася рідина або потрапив дощ.

РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть монітор з упаковки.

2. Під’єднайте підставку до основи (для деяких моделей).

3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).

4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети. (для деяких моделей). Під’єднання монітора до комп’ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення

від електричної розетки.

2. 2-1 Під’єднання відеокабелю

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель VGA до комп’ютера. (Додатково) 2-2 Під’єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. 2-3 Під’єднайте кабель DP (лише модель із входом DP) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Підключіть аудіокабель (тільки для моделей з

аудіовходом) (додатково)

4. Вставте кабель живлення монітора в роз’єм для кабелю

живлення на задній панелі монітора.

5. Вставте кабелі живлення комп’ютера та монітора в

найближчу розетку. ~ Примітка: Розміщення та назви роз'ємів на моніторі можуть відрізнятися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких

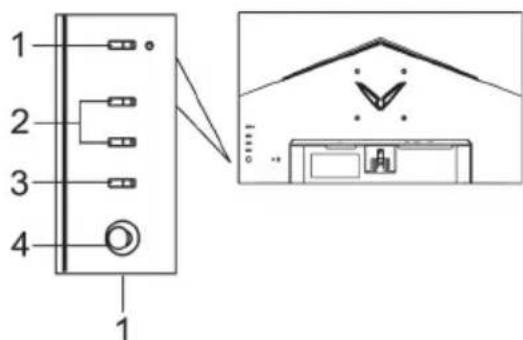

(опціонально) Type (додатково) Зовнішні елементи керування Номер Елемент Опис

Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії. 2 Гарячі клавіші 1, 2 Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.

Натисніть, щоб змінити джерело вхідного сигналу. 4 Кнопка навігації/OK Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення виборуУкраїнська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку. Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

Налаштуйте або змініть розташування прийомної антени.

Збільшіть відстань між пристроєм і приймачем.

Під’єднайте пристрій та приймач до різних розеток.

Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Монітор Acer призначений для відображення відео та візуальної інформації з електронних пристроїв. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Керуюча система Кольоровий TFT РК-екран Розмір 23,8" (60 см) Крок піксела 0,275 мм (Г) × 0,275 мм (В) Яскравість 250 кд/м

Контрастність 4000:1 (типово) (ACM) Кут огляду 178° (Г) 178° (В) (CR=10) Час відповіді 1 мсек. (VRB) Тип панелі VA Частота рядків 53,96 — 183,15 кГц Частота кадрів 48 - 165 Гц Відображувані кольори 16,7 мільйонів кольорів Синхросигнал для відтворення зображень на растровому дисплеї HDMI: 393,092 MГц DP: 393,092 MГц Максимальна роздільна здатність HDMI1: 1920×1080@144 Гц (HDMI1.4) HDMI2: 1920×1080@165 Гц (HDMI2.0) DP: 1920×1080@165 Гц Plug & Play VESA DDCCI/DDC2B Клас енергозбереження A *Щорічне споживання енергії 29 (kWh) (для моделі із входом HDMI) Споживання електроенергії (за 200 ніт) Режим увімкнення 20 W (типово) Режим сну 0,5 W (типово) Вимкнено (режим очікування) 0,4 W (типово) Вхідний роз’єм

HDMI x2 Вхідний відеосигнал

HDMI (лише модель із входом HDMI) (додатково) Динаміки 2 W x 2 (лише модель з аудіовходом) (додатково) Максимальний розмір екрана По горизонталі: 527 мм По вертикалі: 296 мм Джерело живлення ВХІД: 100–240 V~ 50/60 Hz Умови навколишнього середовища Робоча температура: від 0 °C до 40 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: 20–80% Розміри 540,3 (Ш) x 412,1 (В) x 221,3 (Г) мм Вага (вага нетто) 3,00 кг (нетто) Технічні характеристики механізму Нахил: від -5 до +20° Поворот: ні Регулювання висоти: ні

Знімна підставка: наявна Зовнішні елементи керування Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

Контрастність Блакитне світло Підсилення чорного ACM HDR Супер чіткість

Простору Кольорів Режим градації сірого 6-осьовий відтінок 6-осьова насиченість

Вимкнути звук Прискорення FreeSync Premium VRB Наднизька затримка Частота оновлення

Час очікування екранного меню

Авто джерело Широкоекранний режим Призначення сполучення клавіш DDC/CI Рівень чорного HDMI Режим швидкого запуску

Скинути всі налаштування Технічні характеристики залежать від моделі та/або регіону. Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.2(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:20172(: 2(: EN 62368-1:2014+A11:2017QG241Y QG241Yൂϡұnit
