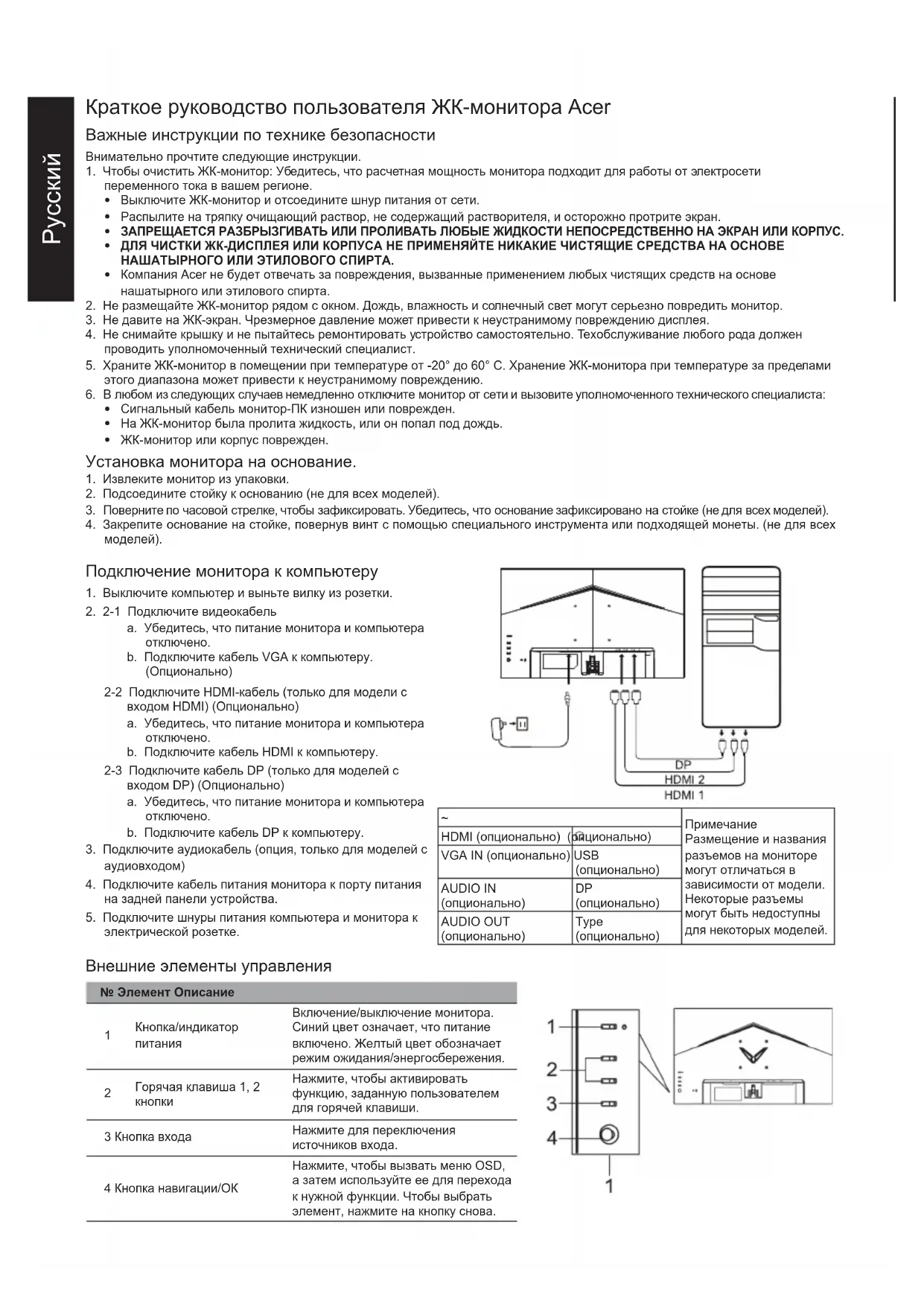

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QG241YP ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока в вашем регионе.

Выключите ЖК-монитор и отсоедините шнур питания от сети.

Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.

ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

Сигнальный кабель монитор-ПК изношен или поврежден.

На ЖК-монитор была пролита жидкость, или он попал под дождь.

ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.

2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты. (не для всех

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.

2. 2-1 Подключите видеокабель

a. Убедитесь, что питание монитора и компьютера

b. Подключите кабель VGA к компьютеру. (Опционально) 2-2 Подключите HDMI-кабель (только для модели с входом HDMI) (Опционально) a. Убедитесь, что питание монитора и компьютера

b. Подключите кабель HDMI к компьютеру. 2-3 Подключите кабель DP (только для моделей с входом DP) (Опционально) a. Убедитесь, что питание монитора и компьютера

b. Подключите кабель DP к компьютеру.

3. Подключите аудиокабель (опция, только для моделей с

4. Подключите кабель питания монитора к порту питания

на задней панели устройства.

5. Подключите шнуры питания компьютера и монитора к

электрической розетке.

Размещение и названия разъемов на мониторе могут отличаться в зависимости от модели. Некоторые разъемы могут быть недоступны для некоторых моделей. HDMI (опционально) (опционально) VGA IN (опционально) USB (опционально) AUDIO IN (опционально)

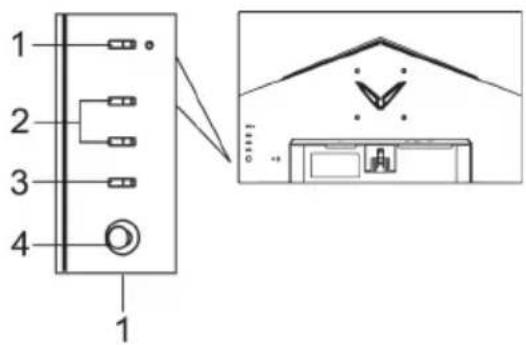

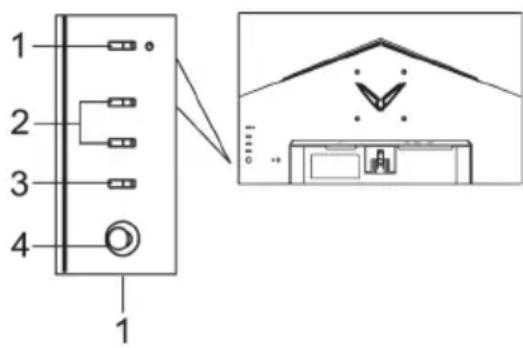

(опционально) AUDIO OUT (опционально) Type (опционально) Внешние элементы управления № Элемент Описание

Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения.

Горячая клавиша 1, 2

Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши. 3 Кнопка входа Нажмите для переключения источников входа. 4 Кнопка навигации/ОК Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:

Переориентировать или переместить приемную антенну.

Увеличить расстояние между устройством и приемником.

Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.

Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации

Управляющее устройство Цветной TFT ЖК-дисплей Размер Ширина 60 см Шаг пикселя 0,275 мм (гориз.) × 0,275 мм (верт.) Яркость 250 кд/м

(стандартно) Контрастность 4000 кд/м1 (стандартно) Угол обзора 178° (Г) 178° (В) (CR=10) Время отклика 1 мс (VRB) Тип панели VA Частота по горизонтали 53,96 - 183,15 кГц Частота по вертикали 48 - 165 Гц Цвета отображения 16,7 млн цветов Синхросигнал для воспроизведения изображений на растровом дисплее HDMI: 393,092 МГц DP: 393,092 МГц Максимальное разрешение HDMI1: 1920×1080@144 Гц (HDMI1.4) HDMI2: 1920×1080@165 Гц (HDMI2.0) DP: 1920×1080@165 Гц Plug & Play VESA DDCCI/DDC2B Класс энергопотребления A

• Годовое энергопотребление 29 (кВ/ч) (для модели с HDMI-входом) Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 20 Вт (тип.) Спящий режим 0,5 Вт (тип.) Выключенное состояние (режим ожидания) 0,4 Вт (тип.) Входной разъем

HDMI x2 Входной видеосигнал

HDMI (только модель с HDMI-входом) (приобретается отдельно) Динамики 2 Вт x 2 (только модель с аудиовходом) (приобретается отдельно) Максимальный размер экрана По горизонтали: 527 мм По вертикали: 296 мм Источник питания ВХОД: 100-240 V~ 50/60 Hz Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 540,3 (Ш) x 412,1 (В) x 221,3 (Г) мм Вес (нетто) 3,00 кг (нетто) Спецификации механизмов Угол наклона: От -5° до +20° Угол поворота: Нет Регулировка по высоте: Нет Вращение: Нет Съемная подставка: Да Внешние элементы управле-

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2

Усиление черного ACM HDR Высокая резкость

Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов

Время отклика FreeSync Premium VRB Сверхнизкая задержка Зн. частоты обн. Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Широкоэк.реж. Горячие клавиши DDC/CI Ур. черного HDMI Реж. быст. зап.

Сброс всех настроек Технические характеристики зависят от модели и/или региона. Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer. *Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.Svenska Snabbguide till LCD-skärm från Acer (QSG) Viktiga säkerhetsanvisningar Läs igenom följande anvisningar noga.
