Produkttyp	Acer QG241YP Monitor
Skärmstorlek	23,8 tum (60 cm)
Panelteknik	VA (Vertical Alignment)
Maximal upplösning	1920 x 1080 pixlar
Max uppdateringsfrekvens	165 Hz (HDMI 2.0 / DP)
Svarstid	1 ms (VRB)
Ljusstyrka	250 cd/m² (typisk)
Kontrast	4000:1 (typisk)
Betraktningsvinkel	178° horisontellt / 178° vertikalt
Visade färger	16,7 miljoner
Ingångskontakter	1 x DisplayPort, 2 x HDMI
Inbyggda högtalare	2 x 2 W (valfria)
Strömförbrukning (aktiv)	20 W (typisk)
Strömförbrukning (standby)	0,5 W (typisk)
Energieffektivitetsklass	A
Strömförsörjning	100 - 240 V, 50/60 Hz
Mått (med stativ)	540,3 x 412,1 x 221,3 mm
Netto vikt	3,00 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
Spelfunktioner	FreeSync Premium, VRB (Visual Response Boost), sikte, FPS-räknare
Stödda anslutningar	Plug & Play VESA DDCCI/DDC2B
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 60 °C
Underhåll och rengöring	Stäng av och koppla ur, använd en mjuk, icke-slipande trasa, undvik vätskor och produkter som innehåller ammoniak eller alkohol

Vanliga frågor - QG241YP ACER

Hur rengör jag monitorskärmen?

Stäng av monitorn och dra ur nätsladden. Spraya ett lösningsmedelsfritt rengöringsmedel på en mjuk trasa (spraya inte direkt på skärmen) och torka försiktigt. Använd aldrig produkter som innehåller ammoniak eller alkohol.

Vilka kablar medföljer monitorn?

Manualen anger att VGA-, HDMI- och DP-kablar är valfria beroende på modell. Vanligtvis levereras monitorn med en HDMI- eller DP-kabel, beroende på vilken version som köps.

Hur justerar jag bildinställningarna (OSD)?

Tryck på knappen 'Meny' (eller Navigation/OK) på baksidan av monitorn för att öppna skärmmenyn. Använd navigeringsknapparna för att bläddra bland alternativ som Ljusstyrka, Kontrast, Bildläge, etc.

Vilken är den rekommenderade ursprungliga upplösningen?

Den ursprungliga upplösningen är 1920 x 1080 pixlar. För bästa kvalitet, ställ in datorn på denna upplösning och en uppdateringsfrekvens på 144 Hz eller 165 Hz beroende på vilken port som används.

Stöder monitorn FreeSync?

Ja, monitorn är kompatibel med FreeSync Premium. För att aktivera det, använd en DisplayPort- eller HDMI-kabel (version 2.0) och aktivera alternativet i OSD-menyn samt i dina grafikkortsinställningar.

Kan monitorn monteras på en VESA-arm?

Foten är avtagbar, men VESA-måtten anges inte. Generellt sett använder Acer-monitorer i denna serie VESA 100x100 mm fäste. Kontrollera i manualen eller testa att ta bort foten för att bekräfta.

Vad gör jag om bilden är suddig eller förvrängd?

Kontrollera att din dators upplösning är inställd på 1920x1080 (Full HD). Se till att videokabeln är ordentligt ansluten och i gott skick. Du kan också återställa inställningarna i OSD-menyn (alternativet 'Återställ alla inställningar').

Hur aktiverar jag energisparläge?

Monitorn växlar automatiskt till standby-läge (0,5 W) efter en period av inaktivitet. Du kan också justera fördröjningen i OSD-menyn under 'OSD Timeout' eller ställa in din dator för att stänga av skärmen.

Vad gör jag om monitorn inte slås på?

Kontrollera att nätsladden är ordentligt ansluten både till monitorn och ett fungerande vägguttag. Prova en annan nätsladd. Om strömindikatorn är orange är monitorn i standby: tryck på strömbrytaren.

Hur byter jag ingångskälla?

Tryck på knappen 'Input' (knapp 3 på undersidan av monitorn) för att bläddra bland tillgängliga källor: DP, HDMI1, HDMI2. Du kan också konfigurera automatisk detektering i OSD-menyn under 'Auto Source'.

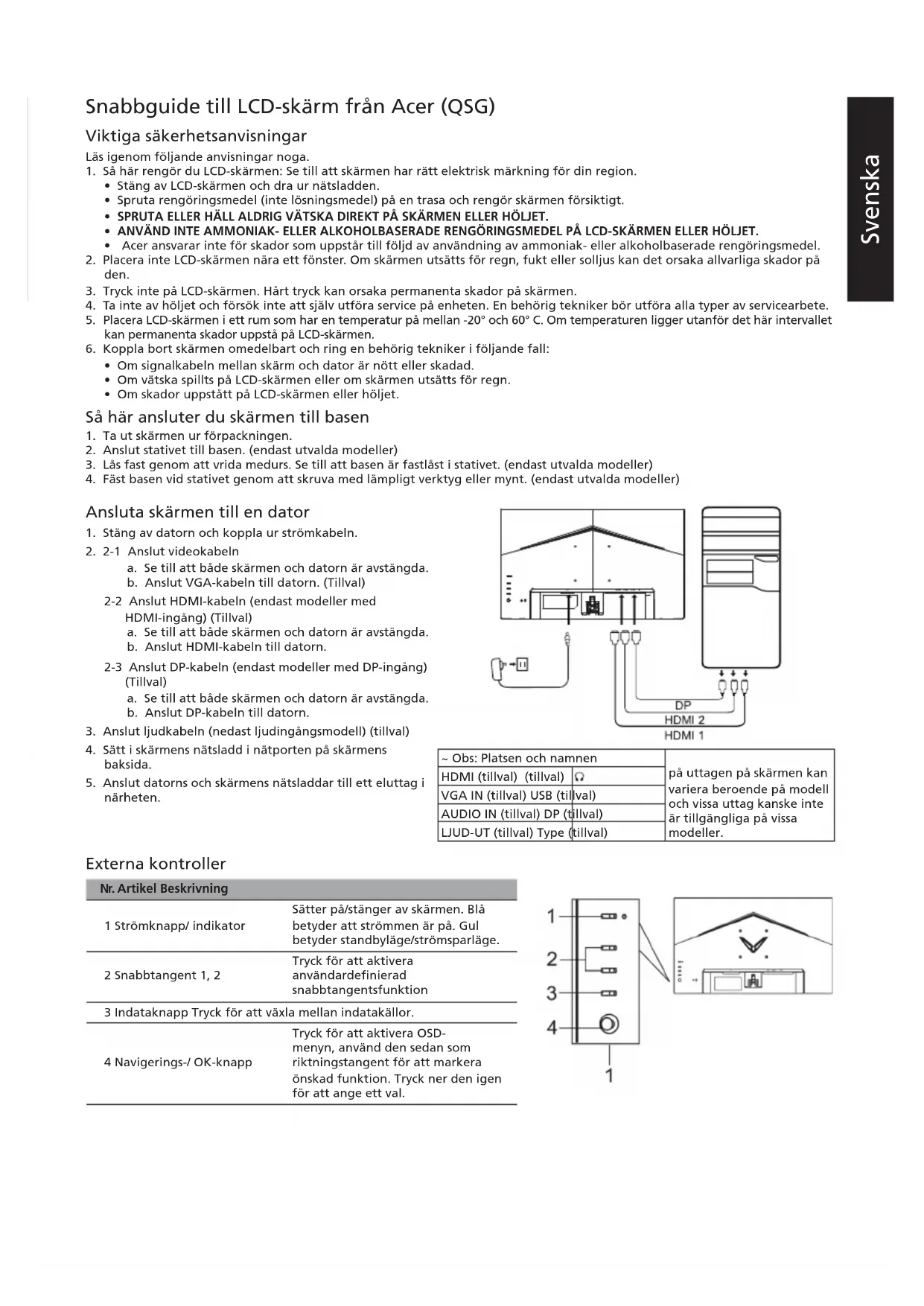

BRUKSANVISNING QG241YP ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
4. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60° C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

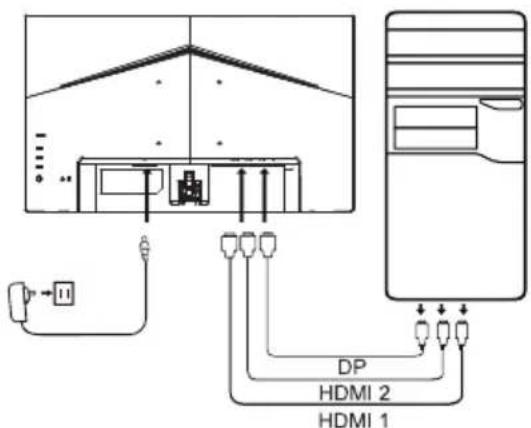

Ansluta skärmen till en dator

1. Stäng av datorn och koppla ur strömkabeln.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-kabeln till datorn. (Tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (Tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln (endast ljudingångsmodell) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

~ Obs: Platsen och namnen		på uttagen på skärmen kan variera beroende på modell och vissa uttag kanske inte ar tillgangliga på vissa modeller.
HDMI (tillval) (tillval)	Ø
VGA IN (tillval) USB (tilval)
AUDIO IN (tillval) DP (tilval)
LJUD-UT (tillval) Type (tilval)

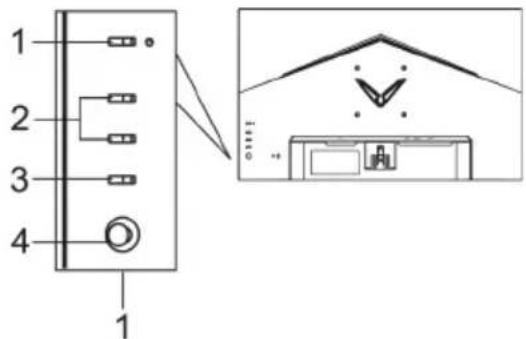

Externalkontroller

Nr. Artikel Beskrivning
1 Strömknapp/ indicator	Sätter på/stänger av skärmen. Blä betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
2 Snabbtangent 1, 2	Tryck För att aktivera användardefinierad snabbtangentsfunktion
3 Indataknpapp Tryck För att växla mellan indatakällor.
4 Navigerings-/ OK-knapp	Tryck För att aktivera OSD-menyn, använd den sedan som riktningstangent for att markera önskad Funktion. Tryck ner den eigenen für att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 i FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikation.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU, RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera:

Skärmen från Acer är avsedd för video och visuell uppvisning av information som erhålls från elektroniska enheter.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärnm	Teknik TFT LCD-färgskärnm
	Storlek 23,8"W (60 cm)
	Pixelavständ 0,275 mm (H) x 0,275 mm (V)
	Ljusstyrlka 250 cd/m	2(typiskt)
	Krontrast 4000:1 (Typiskt)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 1 ms (VRB)
	Paneltyp	VA
	H-frekvens 53,96 - 183,15 KHz
	V-frekvens 48 - 165 Hz
Skärmfärger 16,7 miljoner färger
Pixelfrekvens		HDMI: 393,092 MHzDP: 393,092 MHz
Högsta upplösning		HDMI1: 1920x1080@144 Hz (HDMI1.4)HDMI2: 1920x1080@165 Hz (HDMI2.0)DP: 1920x1080@165 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetsklass A
* Årlig energiförbrukning 29 (kWh) (för modeller med HDMI-ingäng)
Strömforbrukning (vid 200 nits)	På-läge 20 W (typiskt)
	Viloläge	0,5 W (typiskt)
	Avständg (standby)	0,4 W (typiskt)
Ingängskontakt		DPHDMI x 2
Videosignalingäng		DPHDMI (endast modeller med HDMI-ingäng) (tillval)
Högitalare		2 W x 2 (endast modeller med ljudingäng) (tillval)
Största skärmstorlek		Horisontell: 527 mmVertikalt: 296 mm
Strömköllia		INGÄNG: 100-240 V~ 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid förvaring: -20° till 60° CFuktiqhat vid drift: 20% till 80%
Mätt		540,3 (B) x 412,1 (H) x 221,3 (D) mm
Vikt (netto)		3,00 kg (netto)
Mekaniska speificationen		Lutninq: -5° till +20°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontROLLER	Reglage/knapp	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	LjustyrkaKontrastBlätt ljosFörstärk svartACMHDRSuperskärpGammaFärgtemperaturLagenFärgutrymmetGräskalalgé6-axlad färgton6-axlad färgmättnadVolymLjud avÖverväxel
		FreeSync PremiumVRBUltra-làg latensUppateringsfrektvensnrMålpunktSpråkOSD-timeoutTransparens LásOSD-menyIngängAutomatisik källaBredbildslangSnabbentgangstilldelningDDC/CIHDMI SørntivSnabbstartslagEnformationAterställ alla inställningar
Specificationnera varierar after modell och/eller region.

2-3 Anslut DP-kabel (endast modell med DP-ingång) (extra utrustning)
