| 製品タイプ | Acer QG241YP モニター |
| 画面サイズ | 23.8インチ (60 cm) |
| パネル技術 | VA (Vertical Alignment) |
| 最大解像度 | 1920 x 1080 ピクセル |
| 最大リフレッシュレート | 165 Hz (HDMI 2.0 / DP) |
| 応答時間 | 1 ms (VRB) |
| 輝度 | 250 cd/m² (標準) |
| コントラスト比 | 4000:1 (標準) |
| 視野角 | 178° 水平 / 178° 垂直 |
| 表示色 | 1670万色 |
| 入力端子 | DisplayPort x 1, HDMI x 2 |
| 内蔵スピーカー | 2W x 2 (オプション) |
| 消費電力 (動作時) | 20 W (標準) |
| 消費電力 (待機時) | 0.5 W (標準) |
| エネルギー効率クラス | A |
| 電源 | 100-240 V, 50/60 Hz |
| 外形寸法 (スタンド含む) | 540.3 x 412.1 x 221.3 mm |
| 質量 | 3.00 kg |
| チルト角度 | -5° ~ +20° |
| スタンド取り外し可能 | はい |
| ゲーミング機能 | FreeSync Premium, VRB (Visual Response Boost), 照準器, FPSカウンター |
| 対応規格 | Plug & Play VESA DDCCI/DDC2B |
| 動作温度 | 0°C ~ 40°C |
| 保管温度 | -20°C ~ 60°C |
| お手入れと掃除 | 電源を切り、プラグを抜き、柔らかい非研磨性の布を使用し、液体やアンモニア・アルコールを含む製品を避けてください。 |
よくある質問 - QG241YP ACER
ユーザーの質問 QG241YP ACER
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける QG241YP - ACER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 QG241YP ブランド ACER.
使用説明書 QG241YP ACER
2-2 HDMIケーブルの接続（HDMI入力モデルのみ）（オプション）
2-3 DPケーブルの接続（DP入力モデルのみ）（オプション）

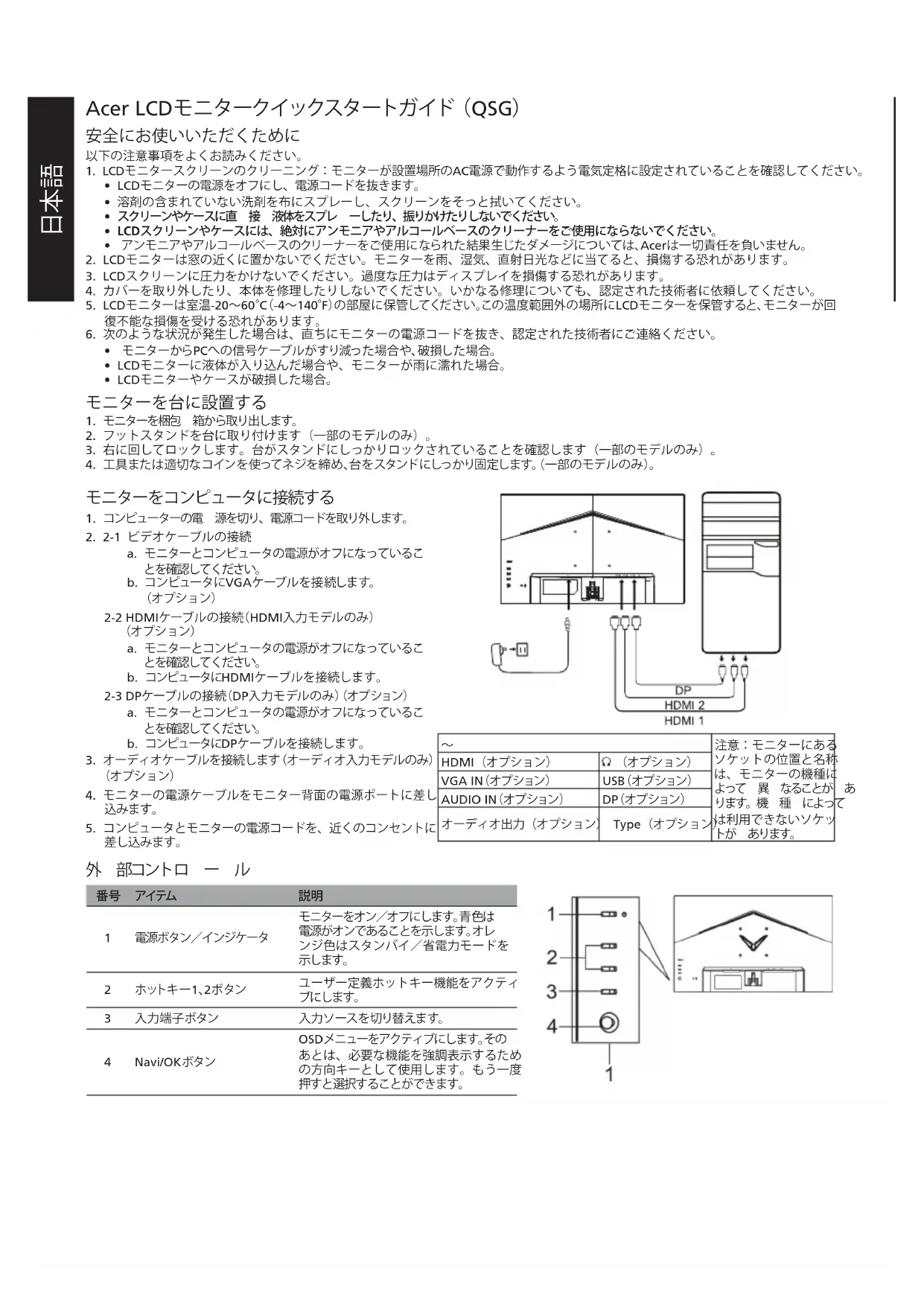

Acer LCDモニタークイックスタートガイド (QSG)
安全にお使いいただくために
以下の注意事項をよくお読みください。
- LCDモニターの電源を切り、電源コードを抜きます。
溶剤を含まない洗剤を布に含ませ、スクリーンを拭いてください。
- LCDスクリーンのお手入れには、絶対にアルコールや揮発性クリーナーを使用しないでください。
3. LCDスクリーンに過度な圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。
4. カバーを取り外したり、本体を修理しようとしないでください。いかなる修理でも、認定された技術者に依頼してください。
- LCDモニターは室温-20～60°C(-4～140°F)の部屋に保管してください。その温度範囲外の場所にLCDモニターを保管すると、モニターが回復不能な損傷を受ける恐れがあります。
6. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者に連絡してください。
- モニターからPCへの信号ケーブルがすり減った場合や、破損した場合。
- LCDモニターに液体が入り込んだ場合や、モニターが雨に濡れた場合。
- LCDモニターの筐体が破損した場合。
モニターを台に設置する
1. モニターを梱包箱から取り出します。 2. モニターを台に取り付けます（一部のモデルのみ）。 3. 右回りに回して、台の上下を調整します（一部のモデルのみ）。 4. 工具を使用して、適切なネジを締めて、台をスタンドにしっかり固定します。（一部のモデルのみ）

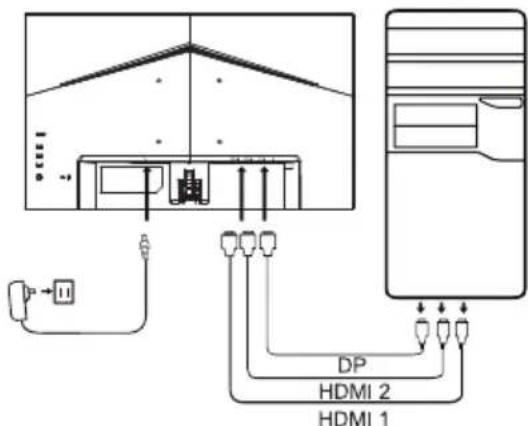

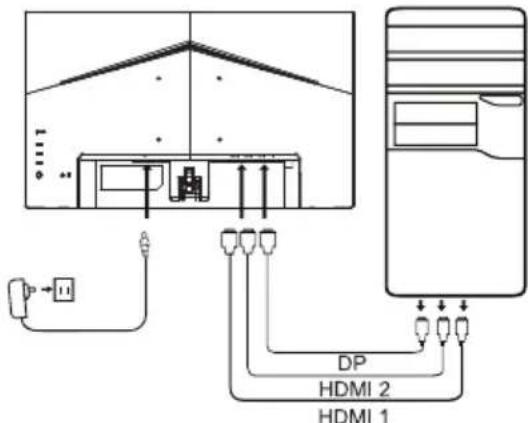

モニターをコンピューターに接続する
- 1. コンピューターの電源を切り、電源プラグを取り外します。 2. 2-1 ビデオケーブルの接続
a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. コンピューターにVGAケーブルを接続します。（オプション）
2-2 HDMIケーブルの接続（HDMI入力モデルのみ）（オプション）
a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. コンピューターにHDMIケーブルを接続します。
2-3 DPケーブルの接続（DP入力モデルのみ）（オプション）
a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. コンピューターにDPケーブルを接続します。
3. オーディオケーブル（オーディオ入力モデルのみ）（オプション） 4. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。 5. コンピューターとモニターの電源プラグを、近くのコンセントに差し込みます。
| ～ | 注意：モニターネたにる ソケットの位置と名称は、モニターネたの機種は よて異なようお願いいたします。機種はようご は利用くださいますケット gratefully | |
| HDMI(オ窮ク) | (才窮ク) | |
| VGA IN(才窮ク) | USB(才窮ク) | |
| AUDIO IN(才窮ク) | DP(才窮ク) | |
| 才一デイ才出力(才窮ク) | Type(才窮ク) | |

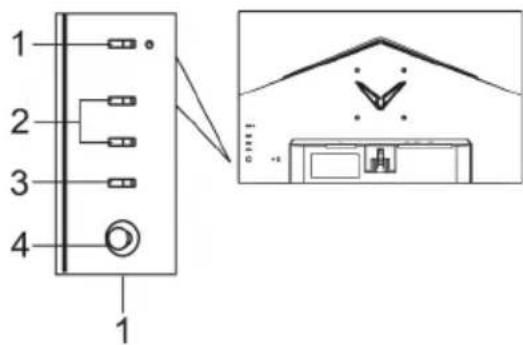

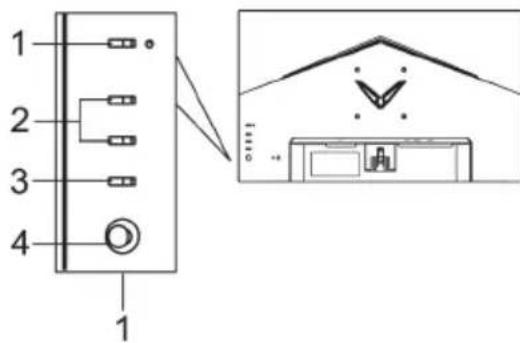

外部入力
| 番号 | アイチム | 説明 |
| 1 | 電源ボーニ/NIONジロー | モニタ一を才元/才広にolutます。青色は電源が才元%=あたを表示ります。才竜色はスロー/省電力モーツを示ります。 |
| 2 | 木ットキ一1、2ボーニ | ヨーサ一定義熱トキ一機能をアクテリにolutます。 |
| 3 | 入力端子ボーニ | 入力ソーニを切り,GLETYOU。 |
| 4 | Navi/OKボーニ | OSD×ニー一をアクテリにolutます。その%=あた、必要な機能を強調表示するたの方向キ一とて使用くださいます。むう一度押すと選択るこが亿吨です。 |
規制と安全に関する注意
FCCに関する声明
この装置は、FCC規則の第15部に準拠するクラスBデジタル機器の制限に適合していることを確認しました。これらの制限は、住宅地域での有害な受信妨害を防止するための適切な保護を提供することを目的としています。この装置は、無線周波数エネルギーを生成、使用、および放射する可能性があり、指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。
ただし、特定の設置条件で干渉が発生しないという保証はありません。この装置がラジオやテレビの受信に有害な干渉を引き起こすかどうかは、装置の電源をオフにしてオンにすることで確認できます。干渉が発生する場合は、次の方法で干渉を修正することをお勧めします。
- 受信アンテナの方向や設置位置を変える。
- 送信機と受信機の距離を離す。
- 電源回路、受信機および接線などの電源回路は、優れた電源回路であり、従来の電源回路と並列に使用できます。
- 販売店またはラジオ/テレビ専門の技術者に問い合わせてください。
CE適合宣言
Acer Inc.は、ここに、このLCDモニターおよびエネルギー関連製品のエコデザイン要件の設定のフレームワークの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUおよび指令2009/125/ECの基本要件とその他の関連条項に準拠することを宣言します。
注意：
モニターが故障した場合は、モニターの底部を持って持ち上げてください。
注意：シールドされたケーブル
EMC規制の適合性を保つために、他のデバイスへの接続はすべて、シールドされたケーブルを使用する必要があります。
注意：
Acerモニターは、電子機器から取得した情報を動画や画像で表示する目的で使用されます。
注意：周辺機器
本装置に接続するのは、クラスBの制限事項の適合性が証明された周辺機器（入力機器/出力機器、端末、プリンタなど）のみとしてください。適合性が証明されていない周辺機器を使用して操作すると、ラジオまたはテレビの受信妨害を引き起こす可能性があります。
注意
製造会社によって明示的に許可されない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、本製品を操作する権限が無効になる場合があります。
操作条件
注意：カナダのユーザーへのお知らせ
このクラスBデジタル機器は、カナダICES-003に準拠しています。
欧州連合における一般家庭ユーザー向けの廃棄物処理
製品または製品の梱包箱に表示される記号は、製品を他の家庭ごみと一緒に処分してはいけないことを示しています。使用済み機器を処分する際は、自身の責任で電気電子機器廃棄物のリサイクルに指定された回収場所に持ち運ぶ必要があります。使用済み機器の個別収集やリサイクルは天然資源の保全につながり、また、人的健康と環境を保護する方法でリサイクルされます。回収場所の詳細については、地方自治体、家庭ごみ処理サービスにお問い合わせください。
仕様
| LCD/デバイル | 驱动装置 TFT 力iance-LCD | |
| サイズ 23.8インチ W (60 cm) | ||
| 圖紙ビック | 0.275 mm (水平) × 0.275 mm (垂直) | |
| 輝度 250 cd/m | 2 (標準) | |
| コンパクト 4000:1 (標準) | ||
| 可视角度 | 178° (水平) 178° (垂直) (CR=10) | |
| 応答時間 1 ms (VRB) | ||
| デバイルタイド VA | ||
| 水平周波数 53.96 - 183.15 KHz | ||
| 垂直周波数 48 - 165 Hz | ||
| デバイスPLEASURE 1670万色 | ||
| ドットケロック | HDMI: 393.092 MHzDP: 393.092 MHz | |
| 最大解像度 | HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz | |
| TPLAGANDPLEIE VESA DDCCI/DDC28 | ||
| エノルギ一効率克莱ス A | ||
| *年間工務員会費 | 29 kWh (HDMI 入力モーテル) | |
| 消費電力(200ト) | 才ionモード | 20 W (標準) |
| Sturupleoride | 0.5 W (標準) | |
| 才花モード (Stunpaie) | 0.4 W (標準) | |
| 入力端子デバイス | DPHDMI x2 | |
| 入力映像信号 | DPHDMI (HDMI入力モーテルのみ) (オフィッシュ) | |
| スイカ-力 | 2 W x 2 (才一テアリ入力モーテルのみ) (才一フィryn) | |
| 最大スリーニングイス | 水平:527 mm垂直:296 mm | |
| 電源 | 入力端子:100 ~ 240 V, 50/60 Hz | |
| 環境条件 | 動作温度:0~40°C保管温度:-20~60°C動作湿度:20~80% | |
| 寸法 | 540.3 (幅) × 412.1 (高さ) × 221.3 (奥行さ) mm | |
| 重量(正味重量) | 3.00 kg (正味) | |
| 機械仕様 | CNTL: -5~+20°旋回:不可高さ調整:不可回転:不可取り外に可能フツス側:有り | |
| 外部コntb口 一ル | スイカ / プダ | 電源変計入力端子 熱木は一1 熱木は一2 |
| 機能 | 耀度FreeSync Premium CONTRALIST STRUTRALLY FLUORENTLE FRANCKFUS ADCM HDR SUNA 色温度Free Sync Mandel 色空間入力信号自動検出表示モード 6軸色合計OSD 曲面和ODS 音量入力端子入力信号自動検出表示モード 6軸色合計 DDC/CI HDMI 黑レリル ケイクスローモード 製品情報説を指定をリセット | |
| 仕標はモテルや地域によう異ります。 | ||
| HDMI (学前班) | Ω(学前班) |
| VGA IN (学前班) USB (学前班) | |
| AUDIO IN (学前班) DP (学前班) | |
| AUDIO OUT (学前班) Type (学前班) | |
| 1 | ### | ### |
| 2 | ### 1,2 | ### |
| 3 | ### | ### |
| 4 | ### | ### |
CE
Acer Inc. は、LCD に関する EMC 指令 2014/30/EU、低電圧指令 2014/35/EU、RoHS 指令 2011/65/EU、および指令 2009/125/EC に準拠していることを宣言します。
製品仕様は変更することがあります。製品バックパネルの仕様を参照してください。
