QG241YP - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor Acer QG241YP
Tamaño de la pantalla	23,8 pulgadas (60 cm)
Tecnología del panel	VA (Alineación Vertical)
Resolución máxima	1920 x 1080 píxeles
Frecuencia de actualización máxima	165 Hz (HDMI 2.0 / DP)
Tiempo de respuesta	1 ms (VRB)
Luminosidad	250 cd/m² (típica)
Contraste	4000:1 (típico)
Ángulo de visión	178° horizontal / 178° vertical
Colores mostrados	16,7 millones
Conectores de entrada	1 x DisplayPort, 2 x HDMI
Altavoces integrados	2 x 2 W (opcionales)
Consumo eléctrico (encendido)	20 W (típico)
Consumo eléctrico (espera)	0,5 W (típico)
Clase de eficiencia energética	A
Alimentación	100 - 240 V, 50/60 Hz
Dimensiones (con base)	540,3 x 412,1 x 221,3 mm
Peso neto	3,00 kg
Inclinación	-5° a +20°
Pie desmontable	Sí
Funciones gaming	FreeSync Premium, VRB (Visual Response Boost), punto de mira, contador de FPS
Conexiones compatibles	Plug & Play VESA DDCCI/DDC2B
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Mantenimiento y limpieza	Apagar y desenchufar, usar un paño suave no abrasivo, evitar líquidos y productos a base de amoníaco o alcohol

Preguntas frecuentes - QG241YP ACER

¿Cómo limpiar la pantalla del monitor?

Apague el monitor y desconecte el cable de alimentación. Rocíe un limpiador sin disolvente en un paño suave (no rocíe directamente sobre la pantalla) y limpie suavemente. Nunca use productos a base de amoníaco o alcohol.

¿Qué cables se incluyen con el monitor?

El manual indica que los cables VGA, HDMI y DP son opcionales según el modelo. En general, el monitor se entrega con un cable HDMI o DP, según la versión comprada.

¿Cómo ajustar los parámetros de visualización (OSD)?

Presione el botón 'Menú' (o Navegación/Aceptar) en la parte trasera del monitor para abrir el menú en pantalla. Use los botones de navegación para recorrer opciones como Luminosidad, Contraste, Modo de imagen, etc.

¿Cuál es la resolución nativa recomendada?

La resolución nativa es 1920 x 1080 píxeles. Para una calidad óptima, configure su computadora a esta resolución y una frecuencia de actualización de 144 Hz o 165 Hz según el puerto utilizado.

¿El monitor admite FreeSync?

Sí, el monitor es compatible con FreeSync Premium. Para activarlo, use un cable DisplayPort o HDMI (versión 2.0) y active la opción en el menú OSD así como en la configuración de su tarjeta gráfica.

¿Se puede fijar el monitor a un brazo VESA?

El pie es desmontable, pero las dimensiones VESA no están especificadas. Generalmente, los monitores Acer de esta gama utilizan un soporte VESA 100x100 mm. Verifique en el manual o intente quitar el pie para confirmar.

¿Qué hacer si la imagen está borrosa o distorsionada?

Verifique que la resolución de su computadora esté configurada en 1920x1080 (Full HD). Asegúrese de que el cable de video esté bien conectado y en buen estado. También puede restablecer la configuración en el menú OSD (opción 'Restablecer todos los ajustes').

¿Cómo activar el modo de ahorro de energía?

El monitor cambia automáticamente al modo de espera (0,5 W) después de un período de inactividad. También puede ajustar el tiempo en el menú OSD bajo 'Tiempo de espera OSD' o configurar su computadora para apagar la pantalla.

¿Qué hacer si el monitor no enciende?

Verifique que el cable de alimentación esté correctamente conectado tanto al monitor como a un tomacorriente que funcione. Pruebe con otro cable de alimentación. Si el indicador de alimentación es naranja, el monitor está en espera: presione el botón de encendido.

¿Cómo cambiar la fuente de entrada?

Presione el botón 'Entrada' (botón 3 en la parte inferior del monitor) para desplazarse por las fuentes disponibles: DP, HDMI1, HDMI2. También puede configurar la detección automática en el menú OSD bajo 'Fuente automática'.

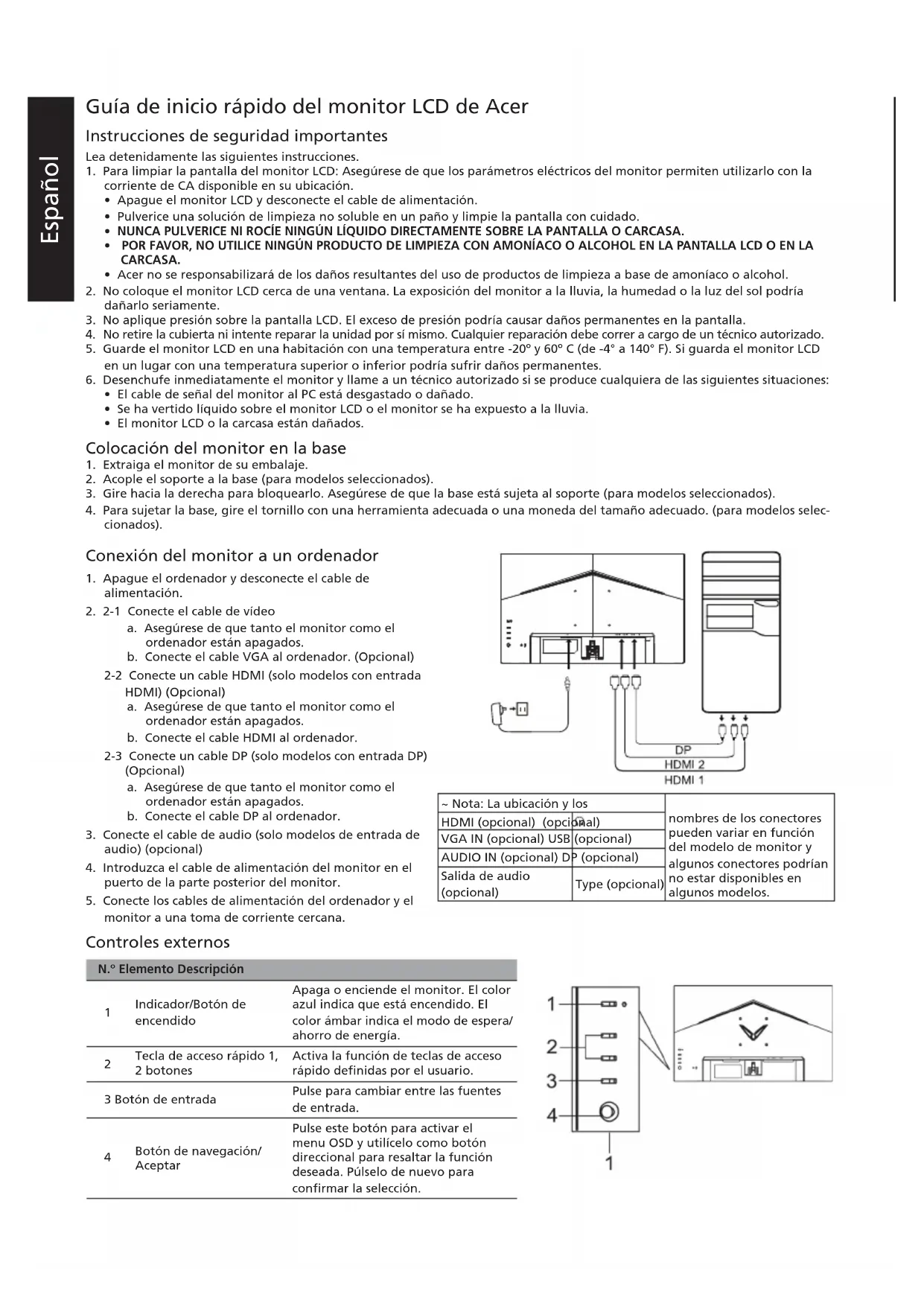

MANUAL DE USUARIO QG241YP ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podrá causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

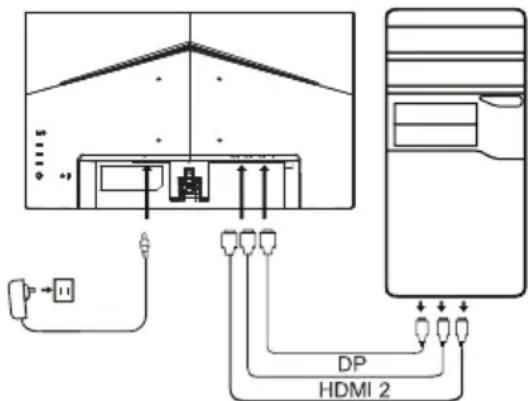

Conexión del monitor a un ordenador

1. Apague el ordenador y desconecte el cable de alimentación.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable VGA al ordenador. (Opcional)

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI al ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio (solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y del monitor a una toma de corriente cercana.

HDMI 1

~ Nota: Laubicación ylos		nombres de los conectoresmightenerdarvarier en función delmodelodel monitor yalgunos conectores podriano estar disponible enalgunos modelos.
HDMI (optional) (opercional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
Salida de audio (optional)	Type (optional)

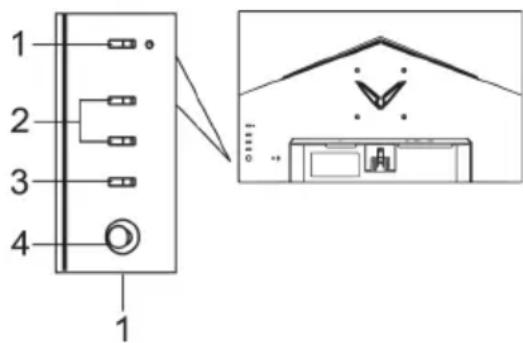

Controles externos

N.º Elemento Descripción

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de esper/ahorro de energia.
2	Tecla de acceso rápido 1,2 botones	Activa la funciona de teclas de acceso rápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentesde entrada.
4	Botón de navigación/ACEPTAR	Pulse este botón para activar elmenu OSD y utilizcelo como botóndireccional para resolver la funciona眼看ada. Púlselo de nuevo paraconfirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B, conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones de radio.

No obstante, no se puede garantizar que no se produzcan interferencias en una instalación en particular. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario puede intentar corregir las interferencias mediante una o más de las siguientes medidas:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones con dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso:

El monitor Acer está diseñado para reproducir video e información visual desde un dispositivo electrónico.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se usa con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Estados de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los sistemas en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pantalla LCD T	FT en color
	Tamaño 23,8"W (60 cm)
	Distancia entre pixeles 0,275 mm (H) x	0,275 mm (V)
	Brillo 250 cd/m	2 (tipico)
	Contraste 4000:1 (tipico)
	Ángulo de visión 178° (H) 178° (V) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Tipo de panel	VA
	Frecuencia H 53,96-183,15 KHz
	Frecuencia V 48-165 Hz
Colores de la pantalla 16,7 millones de colors
Reloj de punto		HDMI: 393,092 MHzDP: 393,092 MHz
Resolución máximo		HDMI1: 1920x1080@144 Hz (HDMI1.4)HDMI2: 1920x1080@165 Hz (HDMI2.0)DP: 1920x1080@165 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiência energetica A
*Consumo de energia anual 29 (kWh) (para el modelo de entrada HDMI)
Consumo de energia (a 200 unidas)	Modo encendido 20 W (tipico)
	Modo de suspensión 0,5 W (tipico)
	Modo apagado (espera)	0,4 W (tipico)
Conectar de entrada		DP2 HDMI
Señal de entrada de video		DPHDMI (solo el modelo de entrada HDMI) (Optional)
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Optional)
Tamaño máximo de pantalla		Horizontal: 527 mmVertical: 296 mm
Fuente de alimentacion		ENTRADA: 100-240 V- 50/60 Hz
Consideraciones ambientales		Temperatura de funcionaimiento: de 0° a 40°CTemperatura de almacenimiento: de -20° a 60°CHumedad de funcionaimiento: entre el 20% y el 80%
Dimensiones		540,3 (ancho) x 412,1 (alto) x 221,3 (diagonal) mm
Peso (peso neto)		3,00 kg (neto)
Especificaciones de funcionaimiento		Inclinacion: de -5° a +20°Giro: NãoAjuste de alta: NãoPivote: NãoSoporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradaMenu/Vaguezión/Aceptar
	Funciones	BrilloContrasteLuz azulAugusto de negroACMHDRSupernitidezGammaTemp. ColorModosEspacio de colorModo escalagrisMatiz de 6 ejesSatur. 6 ejesVolumenSilencioOver DriveRestablecer config.
Las specifications varian en referencia del modelo o la region.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

ICES-003 1

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): QG241Y xxxxxx;

(0~9, a~z, A~Z, o en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:

Directiva CEM: 2014/30/UE

EN55032:2015 Clase B

EN55035:2017

EN61000-3-2:2019 Clase D

EN61000-3-3:2013+A1:2019

Directiva de bajo voltaje: 2014/35/UE

EN62368-1:2014+A11:2017

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP:2009/125/CE

Reglamento (CE) N° 1275/2008; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwan)

Jan.15,2020

Fecha
