Tip produs	Monitor Acer QG241YP
Dimensiune ecran	23,8 țoli (60 cm)
Tehnologie panou	VA (Vertical Alignment)
Rezolutie maxima	1920 x 1080 pixeli
Frecventa maxima de reimprospatare	165 Hz (HDMI 2.0 / DP)
Timp de raspuns	1 ms (VRB)
Luminozitate	250 cd/m² (tipic)
Contrast	4000:1 (tipic)
Unghi de vizualizare	178° orizontal / 178° vertical
Culori afisate	16,7 milioane
Conectori de intrare	1 x DisplayPort, 2 x HDMI
Difuzoare incorporate	2 x 2 W (optionale)
Consum electric (functionare)	20 W (tipic)
Consum electric (standby)	0,5 W (tipic)
Clasa de eficienta energetica	A
Alimentare	100 - 240 V, 50/60 Hz
Dimensiuni (cu suport)	540,3 x 412,1 x 221,3 mm
Greutate neta	3,00 kg
Inclinare	-5° la +20°
Suport detasabil	Da
Functii gaming	FreeSync Premium, VRB (Visual Response Boost), reticul, contor FPS
Suport	Plug & Play VESA DDCCI/DDC2B
Temperatura de functionare	0 °C până la 40 °C
Temperatura de depozitare	-20 °C până la 60 °C
Intretinere si curatare	Opriți și deconectați, utilizați o cârpă moale neabrazivă, evitați lichidele și produsele pe bază de amoniac sau alcool

Întrebări frecvente - QG241YP ACER

Cum se curăță ecranul monitorului?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați un produs de curățare fără solvent pe o cârpă moale (nu pulverizați direct pe ecran) și ștergeți ușor. Nu utilizați niciodată produse pe bază de amoniac sau alcool.

Ce cabluri sunt furnizate cu monitorul?

Manualul indică faptul că cablurile VGA, HDMI și DP sunt opționale în funcție de model. În general, monitorul este livrat cu un cablu HDMI sau DP, în funcție de versiunea achiziționată.

Cum se reglează setările de afișare (OSD)?

Apăsați butonul 'Meniu' (sau Navigare/OK) din spatele monitorului pentru a deschide meniul pe ecran. Utilizați butoanele de navigare pentru a parcurge opțiunile precum Luminozitate, Contrast, Mod imagine etc.

Care este rezoluția nativă recomandată?

Rezoluția nativă este 1920 x 1080 pixeli. Pentru o calitate optimă, setați computerul la această rezoluție și o frecvență de reîmprospătare de 144 Hz sau 165 Hz, în funcție de portul utilizat.

Monitorul acceptă FreeSync?

Da, monitorul este compatibil FreeSync Premium. Pentru activare, utilizați un cablu DisplayPort sau HDMI (versiunea 2.0) și activați opțiunea în meniul OSD, precum și în setările plăcii grafice.

Se poate monta monitorul pe un braț VESA?

Suportul este detașabil, dar dimensiunile VESA nu sunt specificate. De obicei, monitoarele Acer din această gamă utilizează o fixare VESA 100x100 mm. Verificați în manual sau încercați să scoateți suportul pentru confirmare.

Ce trebuie făcut dacă imaginea este neclară sau deformată?

Verificați dacă rezoluția computerului este setată la 1920x1080 (Full HD). Asigurați-vă că cablul video este bine conectat și în stare bună. Puteți, de asemenea, să resetați setările din meniul OSD (opțiunea 'Resetați toate setările').

Cum se activează modul de economisire a energiei?

Monitorul trece automat în modul standby (0,5 W) după o perioadă de inactivitate. Puteți, de asemenea, să reglați întârzierea din meniul OSD la 'Întârziere OSD' sau să configurați computerul pentru a opri ecranul.

Ce trebuie făcut dacă monitorul nu se aprinde?

Verificați dacă cablul de alimentare este conectat corect atât la monitor, cât și la o priză funcțională. Încercați un alt cablu de alimentare. Dacă ledul de alimentare este portocaliu, monitorul este în standby: apăsați butonul de alimentare.

Cum se schimbă sursa de intrare?

Apăsați butonul 'Intrare' (butonul 3 pe partea inferioară a monitorului) pentru a derula sursele disponibile: DP, HDMI1, HDMI2. Puteți, de asemenea, configura detectarea automată în meniul OSD la 'Sursă auto'.

MANUAL DE UTILIZARE QG241YP ACER

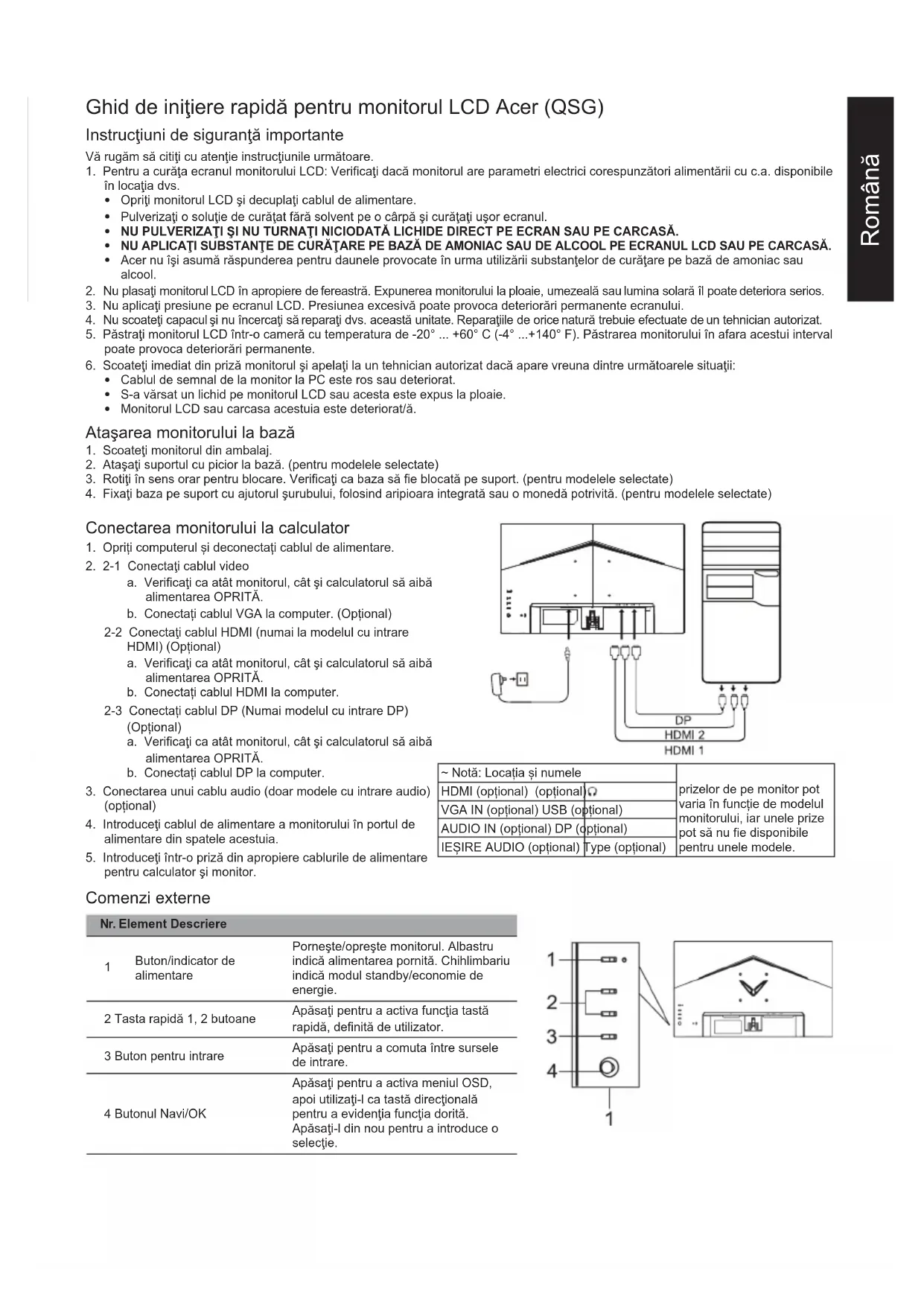

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați singuri această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° ... +60°C (-4° ... +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. Monitorul LCD sau carcasa acestuia este deteriorat.

Atașarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

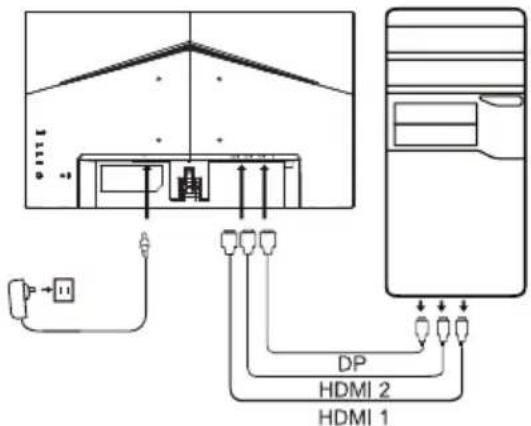

Conectarea monitorului la calculator

1. Opriți computerul și deconectați cablul de alimentare.
2. 2-1 Conectați cablul video

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul VGA la computer. (Opțional)

2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (Opțional)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul HDMI la computer.

2-3 Conectați cablul DP (numai modelul cu intrare DP) (opțional)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Conectarea unui cablu audio (doar modele cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

~ Notă: Locația și numele		prizelor de pe monitor pot varia în functie de modelul monitorului, iar unele prise pot că nu fie disponibile pentru unele modele.
HDMI (optional) (optional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
IESIRE AUDIO (optional) Type (optional)

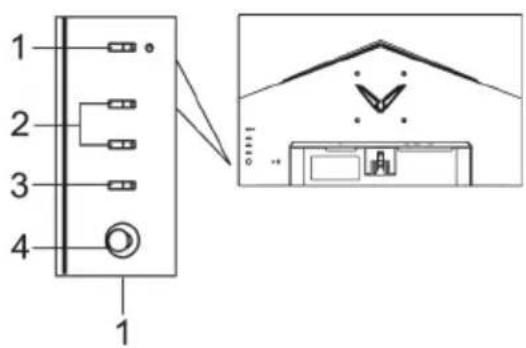

Comenzi externe

Nr. Element Descriere
1	Buton/indicator de alimentare
2	Tasta rapidă 1, 2 butoane
3	Buton pentru intrare
4	Butonul Navi/OK

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă:

Monitorul Acer este destinat afișării video și vizuale a informațiilor obținute de la dispozitive electronice.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezasamblat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezasamblat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul unde puteți lăsa echipamentul dezasamblat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,275 mm (H) × 0,275 mm (V)
	Luminozitate 250 cd/m	2 (tipc)
	Contrast 4000:1 (tipc)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de raspuns 1 ms (VRB)
	Tip panou VA
	Frecvență orizontală 53,96 - 183,15 KHz
	Frecvență verticală 48 - 165 Hz
Culori afișate Culori 16,7M
Frecvența de ceas		HDMI: 393,092 MHzDP: 393,092 MHz
Rezolutițe maximă		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiență energetică A
* Consum anual de energia 29 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită (la 200 nits)	Modul Pormit 20 W (tipc)
	Modul Repaus	0,5 W (tipc)
	Mod oprit (in așteptare)	0,4 W (tipc)
Conector de intrare		DPHDMI x2
Semnal video de intrare		DPHDMI (numai la modelul cu intrare HDMI) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizontală: 527 mmVerticală: 296 mm
Sursă de alimentare		INTRARE: 100-240 V, 50/60 Hz
Considerații privind mediol		Temp. de fonctionare: 0 ° - 40 °CTemp. de deposizare: -20 ° - 60 °CUmiditate in timpul fonțonări: 20% - 80%
Dimensiuni		540,3 (l) x 412,1 (h) x 221,3 (a) mm
Masa (netă)		3,00 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +20°Rotire: NuRegiara Inălțimii: NuPivotare: NuSuport cu picior detașabil: Da
Comenzi externe	Comutator/butoane	Buton de alimentare Tasta rapidă 1 Tasta rapidă 2 Intraprime Neniu/Navi/OK
	Functi	Luminozitate ContrastLumină albastrAmplificare negru ACMHDRClaritate superioarăGamăTemperatură culoare Moduri Spățul de culoare Mod Tonuri de gri Nuanțe pe 6 axe Saturație pe 6 axe Volum Fără sunet Over Drive Resetiți loate setârile
Specificațile variază in functie de model și/sau de regiune.
