Typ produktu	Monitor Acer QG241YP
Przekątna ekranu	23,8 cala (60 cm)
Technologia matrycy	VA (Vertical Alignment)
Maksymalna rozdzielczość	1920 x 1080 pikseli
Maksymalna częstotliwość odświeżania	165 Hz (HDMI 2.0 / DP)
Czas reakcji	1 ms (VRB)
Jasność	250 cd/m² (typowa)
Kontrast	4000:1 (typowy)
Kąt widzenia	178° poziomy / 178° pionowy
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	1 x DisplayPort, 2 x HDMI
Wbudowane głośniki	2 x 2 W (opcjonalne)
Pobór mocy (praca)	20 W (typowy)
Pobór mocy (czuwanie)	0,5 W (typowy)
Klasa efektywności energetycznej	A
Zasilanie	100 - 240 V, 50/60 Hz
Wymiary (z podstawą)	540,3 x 412,1 x 221,3 mm
Masa netto	3,00 kg
Nachylenie	-5° do +20°
Odłączana podstawa	Tak
Funkcje gamingowe	FreeSync Premium, VRB (Visual Response Boost), celownik, licznik FPS
Obsługiwane standardy	Plug & Play VESA DDCCI/DDC2B
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 60 °C
Konserwacja i czyszczenie	Wyłączyć i odłączyć od zasilania, używać miękkiej, nieściernej szmatki, unikać płynów oraz środków zawierających amoniak lub alkohol

Często zadawane pytania - QG241YP ACER

Jak czyścić ekran monitora?

Wyłącz monitor i odłącz przewód zasilający. Spryskaj miękką szmatkę środkiem czyszczącym bez rozpuszczalnika (nie spryskuj bezpośrednio ekranu) i delikatnie przetrzyj. Nigdy nie używaj środków zawierających amoniak lub alkohol.

Jakie kable są dostarczane z monitorem?

Instrukcja wskazuje, że kable VGA, HDMI i DP są opcjonalne w zależności od modelu. Zazwyczaj monitor jest dostarczany z kablem HDMI lub DP, w zależności od zakupionej wersji.

Jak ustawić parametry wyświetlania (OSD)?

Naciśnij przycisk 'Menu' (lub Nawigacja/OK) z tyłu monitora, aby otworzyć menu ekranowe. Użyj przycisków nawigacji, aby przeglądać opcje takie jak Jasność, Kontrast, Tryb obrazu itp.

Jaka jest zalecana natywna rozdzielczość?

Natywna rozdzielczość to 1920 x 1080 pikseli. Aby uzyskać optymalną jakość, ustaw komputer na tę rozdzielczość i częstotliwość odświeżania 144 Hz lub 165 Hz, w zależności od używanego portu.

Czy monitor obsługuje FreeSync?

Tak, monitor jest zgodny z FreeSync Premium. Aby go włączyć, użyj kabla DisplayPort lub HDMI (wersja 2.0) i aktywuj opcję w menu OSD oraz w ustawieniach karty graficznej.

Czy można zamontować monitor na ramieniu VESA?

Podstawa jest odłączana, ale wymiary VESA nie są podane. Zazwyczaj monitory Acer z tej serii używają mocowania VESA 100x100 mm. Sprawdź w instrukcji lub spróbuj zdjąć podstawę, aby potwierdzić.

Co zrobić, jeśli obraz jest rozmazany lub zniekształcony?

Sprawdź, czy rozdzielczość komputera jest ustawiona na 1920x1080 (Full HD). Upewnij się, że kabel wideo jest dobrze podłączony i w dobrym stanie. Możesz również zresetować ustawienia w menu OSD (opcja 'Resetuj wszystkie ustawienia').

Jak włączyć tryb oszczędzania energii?

Monitor automatycznie przechodzi w tryb czuwania (0,5 W) po okresie bezczynności. Możesz również ustawić opóźnienie w menu OSD w sekcji 'Opóźnienie OSD' lub skonfigurować komputer tak, aby wyłączał ekran.

Co zrobić, jeśli monitor się nie włącza?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony zarówno do monitora, jak i do działającego gniazdka. Spróbuj użyć innego kabla zasilającego. Jeśli dioda zasilania jest pomarańczowa, monitor jest w trybie czuwania: naciśnij przycisk zasilania.

Jak zmienić źródło sygnału?

Naciśnij przycisk 'Wejście' (przycisk 3 na spodzie monitora), aby przewijać dostępne źródła: DP, HDMI1, HDMI2. Możesz także skonfigurować automatyczne wykrywanie w menu OSD w sekcji 'Źródło auto'.

INSTRUKCJA OBSŁUGI QG241YP ACER

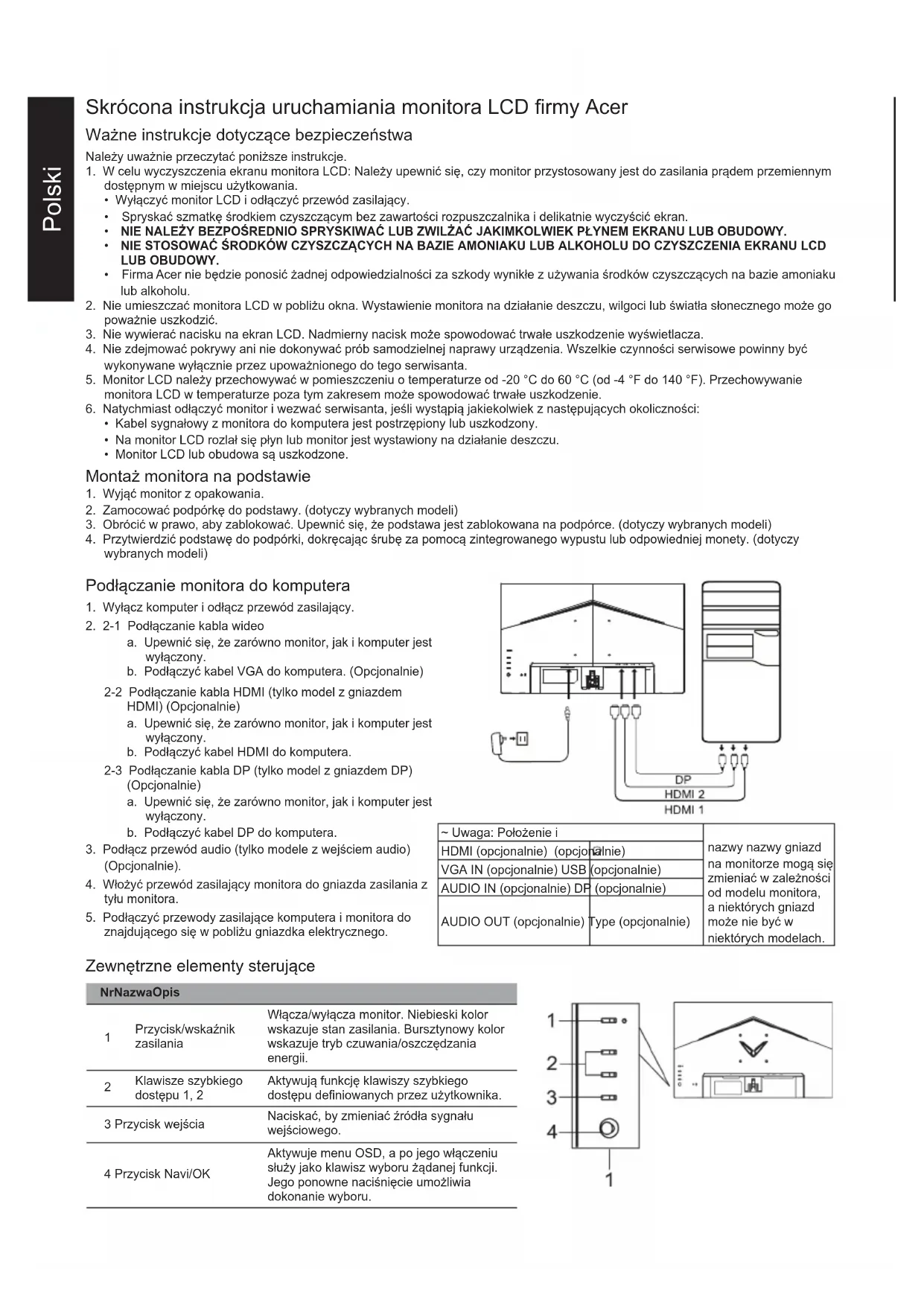

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania prądem przemiennym dostępnym w...
2. Wyłączyć monitor LCD i odłączyć przewód zasilający. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony. - Na monitorze LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. - Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śruby za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

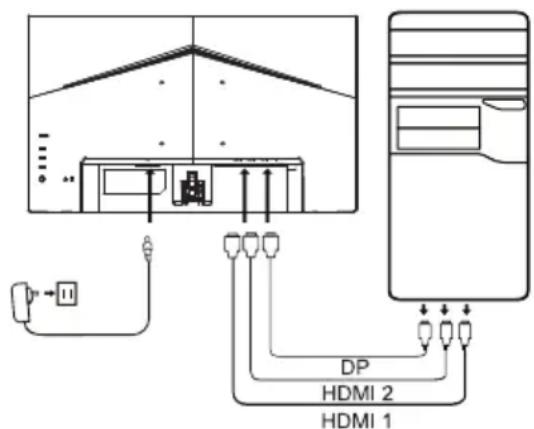

Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel VGA do komputera. (Opcjonalnie)

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (Opcjonalnie)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI do komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (Opcjonalnie)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.

1. Podłącz przewód audio (tylko modele z wejściem audio) (opcjonalnie).
2. Włóż przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłącz przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

~Uwaga:Połozenia i		nazwy nazwy gniazd na monitorze moga są zmieniec w zaleznosci od modelu monitora, a niedtórch gniazd moze nie byc w niedtórch modelach.
HDMI (opcjonalnie)	opcjonalnie
VGA IN (opcjonalnie)USB	opcjonalnie
AUDIO IN (opcjonalnie)DP	opcjonalnie
AUDIO OUT (opcjonalnie)	Type (opcjonalnie)

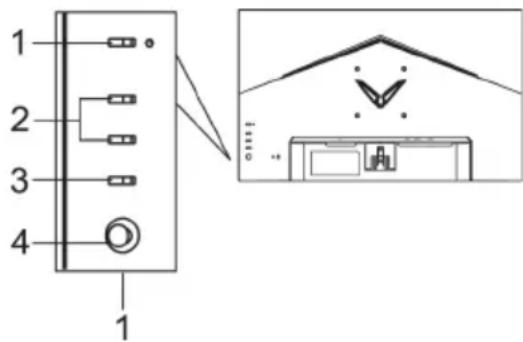

Zewnętrzne elementy sterujące

NrNazwaOpis

1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżedzania energii.
2	Klawiszeme szybkiego dostepu 1, 2	Aktywuję fungcję klawiszym szybkiego dostepu definiowanych przy bez uzytkownika.
3	Przycisk wejscia	Naciskać, by zmienić zródia sygnatu wejsciowego.
4	Przycisk Navi/OK	Aktywujie menu OSD, a po seinem wączeniu sązy jakogo klawisz wyboru zędanej funkcj. Jego ponowne nacisność umozgliwa dokonanie wyboru.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy produkt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej.

Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. - Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektyw kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga:

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączyć jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne użycie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać informacje na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy Kolorowy wyświetȩcz	CD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikseli 0,275 mm (w poziomie)	× 0,275 mm (w pionie)
	Jasność 250 cd/m	²(typowy)
	Krontrast 4000:1 (typowy)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcj 1 ms (VRB)
	Typ panelu VA
	Częstolniwość pozioma 53,96 - 183,15 kHz
	Częstolniwość pionowa 48 - 165 Hz
Wyświetlane kolory 16,7 min colorów
Zegar punktowy		HDMI: 393,092 MHzDP: 393,092 MHz
Maksymalna Rozdzielczość		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej A
* Roczny podór energii 29 (kWh) (dotczy modelu z wejsciem HDMI)
Pobó romy (przy 200 nitach)	Tryb wączenia 20 W (typowy)
	Tryb uspienia 0,5 W (typowy)
	Tryb wymiarczenia (czuwanie)	0,4 W (typowy)
Zȩcze wiejsciowe		DPHDMI x 2
Wejsciowy sygnai video		DPHDMI (tyko model z wejsciem HDMI) (opcjonalne)
Gloówni		2 W x 2 (tyko model z wejsciem audio) (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 527 mmW pionie: 296 mm
Zhȩdlo zasiliania		WEJSCIE: 100-240 V~ 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowyyania: Od -20° do 60°CWilgothosc otozenia podczas pracy: Od 20% do 80%
Wymiary		540,3 (szer.) × 412,1 (wys.) × 221,3 (gleb.) mm
Waga:		3,00 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5° do +20°Obrot: NieRegulacja wysokość: NieObrot w pionie: NieZdejmowalna podpórka: Tak
Zewnętrzone elementy sterujuce	Przelącznik/przyciski	Przycisz zasilianiaKlawisz szybkiego dostepu 1Klawisz szybkiego dostepu 2WejcieMenu/Navi/OK
	Funkcjé	JasnośćKrontrastNieb. swiat.Wzmocon. czerniACMHDRSuper ostrośćGammaTemp. koloruTrybyPrzestrz. color.Tryb odc. szar.6-osiowa barwaNasyc. 6-oslowGlość WyciszeniaOver DriveBlokada OSDWejcieAuto zȩdloTryb szerokiPrzyplis, przyc. skrótdDCIClPoz. czarn. HDMITryb szyb. uruchInformacjaResetuj wzyst. ustaw.
Dane techniczneazole od modelu i/lub regionu.

Manual de inicia rápido (QSG) do monitor LCD da Acer

Upozornienie: Ekranowane kable

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane przy użyciu ekranowanych kabli, aby zachować zgodność z przepisami dotyczącymi kompatybilności elektromagnetycznej.

Uwaga:

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać tylko urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki itp.) certyfikowane pod kątem zgodności z limitami klasy B. Praca z niecertyfikowanymi urządzeniami peryferyjnymi będzie prawdopodobnie skutkować zakłóceniami odbioru radiowego i telewizyjnego.

Uwaga

Przed użyciem dokładnie przeczytaj te instrukcje.
