Produkttyp	Acer Monitor QG241YP
Bildschirmgröße	23,8 Zoll (60 cm)
Panel-Technologie	VA (Vertical Alignment)
Maximale Auflösung	1920 x 1080 Pixel
Maximale Bildwiederholfrequenz	165 Hz (HDMI 2.0 / DP)
Reaktionszeit	1 ms (VRB)
Helligkeit	250 cd/m² (typisch)
Kontrastverhältnis	4000:1 (typisch)
Betrachtungswinkel	178° horizontal / 178° vertikal
Farben	16,7 Millionen
Eingangsanschlüsse	1 x DisplayPort, 2 x HDMI
Integrierte Lautsprecher	2 x 2 W (optional)
Stromverbrauch (Betrieb)	20 W (typisch)
Stromverbrauch (Standby)	0,5 W (typisch)
Energieeffizienzklasse	A
Stromversorgung	100 - 240 V, 50/60 Hz
Abmessungen (mit Standfuß)	540,3 x 412,1 x 221,3 mm
Nettogewicht	3,00 kg
Neigung	-5° bis +20°
Abnehmbarer Standfuß	Ja
Gaming-Funktionen	FreeSync Premium, VRB (Visual Response Boost), Zielhilfe, FPS-Zähler
Unterstützte Standards	Plug & Play VESA DDCCI/DDC2B
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Pflege und Reinigung	Ausschalten und Netzstecker ziehen, ein weiches, nicht scheuerndes Tuch verwenden, Flüssigkeiten sowie ammoniak- oder alkoholhaltige Produkte vermeiden

Häufig gestellte Fragen - QG241YP ACER

Wie reinige ich den Monitorbildschirm?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein weiches Tuch (nicht direkt auf den Bildschirm sprühen) und wischen Sie vorsichtig. Verwenden Sie niemals ammoniak- oder alkoholhaltige Produkte.

Welche Kabel sind im Lieferumfang enthalten?

Die Anleitung gibt an, dass VGA-, HDMI- und DP-Kabel je nach Modell optional sind. In der Regel wird der Monitor mit einem HDMI- oder DP-Kabel geliefert, je nach gekaufter Version.

Wie stelle ich die Anzeigeeinstellungen (OSD) ein?

Drücken Sie die Taste 'Menü' (oder Navigation/OK) auf der Rückseite des Monitors, um das Bildschirmmenü zu öffnen. Verwenden Sie die Navigationstasten, um durch Optionen wie Helligkeit, Kontrast, Bildmodus usw. zu blättern.

Welche native Auflösung wird empfohlen?

Die native Auflösung beträgt 1920 x 1080 Pixel. Für optimale Qualität stellen Sie Ihren Computer auf diese Auflösung und eine Bildwiederholfrequenz von 144 Hz oder 165 Hz ein, je nach verwendetem Anschluss.

Unterstützt der Monitor FreeSync?

Ja, der Monitor ist kompatibel mit FreeSync Premium. Um es zu aktivieren, verwenden Sie ein DisplayPort- oder HDMI-Kabel (Version 2.0) und aktivieren Sie die Option im OSD-Menü sowie in den Einstellungen Ihrer Grafikkarte.

Kann der Monitor an einem VESA-Arm befestigt werden?

Der Standfuß ist abnehmbar, aber die VESA-Maße sind nicht angegeben. In der Regel verwenden Acer-Monitore dieser Serie eine VESA-Halterung von 100x100 mm. Überprüfen Sie die Anleitung oder versuchen Sie, den Fuß zu entfernen, um dies zu bestätigen.

Was tun, wenn das Bild unscharf oder verzerrt ist?

Überprüfen Sie, ob die Auflösung Ihres Computers auf 1920x1080 (Full HD) eingestellt ist. Stellen Sie sicher, dass das Videokabel richtig angeschlossen und in gutem Zustand ist. Sie können auch die Einstellungen im OSD-Menü zurücksetzen (Option 'Alle Einstellungen zurücksetzen').

Wie aktiviere ich den Energiesparmodus?

Der Monitor wechselt nach einer Inaktivitätszeit automatisch in den Standby-Modus (0,5 W). Sie können die Verzögerung im OSD-Menü unter 'OSD-Verzögerung' einstellen oder Ihren Computer so konfigurieren, dass der Bildschirm ausgeschaltet wird.

Was tun, wenn der Monitor nicht eingeschaltet wird?

Überprüfen Sie, ob das Netzkabel sowohl am Monitor als auch an einer funktionierenden Steckdose richtig angeschlossen ist. Versuchen Sie ein anderes Netzkabel. Wenn die Betriebsanzeige orange leuchtet, befindet sich der Monitor im Standby: Drücken Sie die Einschalttaste.

Wie ändere ich die Eingangsquelle?

Drücken Sie die Taste 'Eingang' (Taste 3 an der Unterseite des Monitors), um durch die verfügbaren Quellen zu blättern: DP, HDMI1, HDMI2. Sie können auch die automatische Erkennung im OSD-Menü unter 'Auto-Quelle' konfigurieren.

BEDIENUNGSANLEITUNG QG241YP ACER

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
3. Sprühlen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

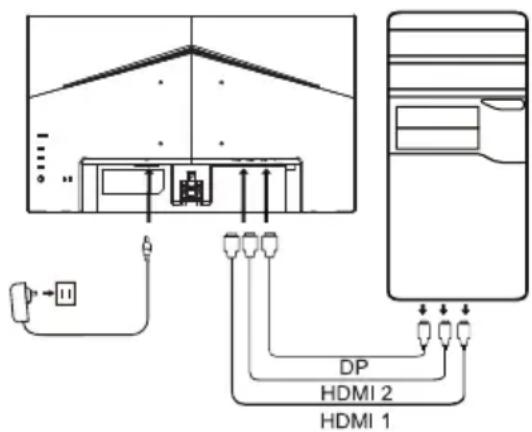

Anschließen des Monitors an einen Computer

1. Schalten Sie ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.
2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das VGA-Kabel am Computer an. (Optional)

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (Optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel am Computer an.

2-3 Anschließen des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DisplayPort-Kabel am Computer an.

1. Schließen Sie das Audiokabel an (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

~ Hinweis: Die Orte und		Bezeichnungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional) (optional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
AUDIO-OUT (optional)	Type (optional)

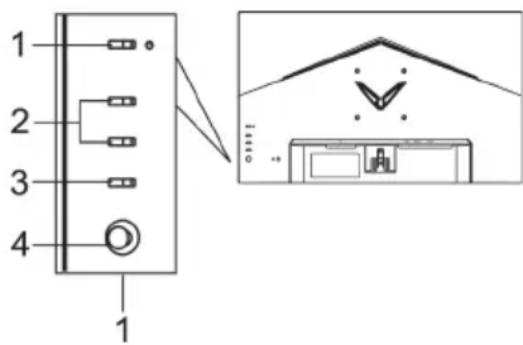

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeit Betrieb an.Gelb zeit Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken.
3	Eingangsstaste	Drücken, um zwischen denEingangsquellen zu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüds drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwenden Zum Eingeben einer Auswahlere neut drücken.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt noch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Versetzen der Empfangsantenne
• Vergrößern des Abstands zwischen dem Gerät und dem Receiver. Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist.
• Ziehen Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker zu Rate.

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis:

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 23,8" Breitbild (60 cm)
	Pixelabstand 0,275 mm (H) × 0,275 mm (V)
	Helligkeit 250 cd/m	2(typisch)
	Krontrast 4000:1 (typ.)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp	VA
	H-Frequency 53,96 - 183,15 kHz
	V-Frequency 48 - 165 Hz
Displayfarben 16,7 Mio. Farben
Pixelfrequenz		HDMI: 393,092 MHzDisplayPort: 393,092 MHz
Maximale Auflösung		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DisplayPort: 1920×1080@165 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse A
*Jährlicher Energieverbrauch 29 (kWh) (für Modelle mit HDMI-Eingang)
Leistungsaufnahme (bei 200 Nits)	Eingeschaltet 20 W (typisch)
	Ruhemodus	0,5 W (typisch)
	Ausgeschaltet (Standby)	0,4 W (typisch)
Eingangsbuchse		DP2 x HDMI
Eingangsvideosignal		DPHDMI (nur Modelle mit HDMI-Eingang) (optional)
Laufsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 527 mmVertical: 296 mm
Stromquelle		EINGANG: 100 - 240 V~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		540,3 (B) x 412,1 (H) x 221,3 (T) mm
Gewicht (netto)		3,00 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +20°Schwenken: NeinHöheneinstellung: Neindrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	FreeSync PremiumVRBExtrem geringe LatenzAkt.-Freq.-Nr.ZielpunktSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-Quellemulti-formateSchnelltastenzuweisungDDC/CIHDMI-Schwarz.p.Schnellstartmod.InfoAlle Einst. rücksetzen
		FreeSync PremiumVRBExtrem geringe LatenzAkt.-Freq.-Nr.ZielpunktSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-Quellemulti-formateSchnelltastenzuweisungDDC/CIHDMI-Schwarz.p.Schnellstartmod.InfoAlle Einst. rücksetzen
Die genaute technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Lesen Sie die folgenden Anweisungen gründlich.

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder andere relevante Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015 Klasse B

EN55035:2017

EN61000-3-2:2019 Klasse D

EN61000-3-3:2013+A1:2019

Niederspannungsrichtlinie: 2014/35/EU

EN62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.
