QG241YP - Monitori ACER - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi QG241YP ACER PDF-muodossa.
| Tuotetyyppi | Acer QG241YP -näyttö |
| Näytön koko | 23,8 tuumaa (60 cm) |
| Näyttöpaneelin tekniikka | VA (Vertical Alignment) |
| Maksimiresoluutio | 1920 x 1080 pikseliä |
| Maksimivirvistystaajuus | 165 Hz (HDMI 2.0 / DP) |
| Vasteaika | 1 ms (VRB) |
| Kirkkaus | 250 cd/m² (tyypillinen) |
| Kontrasti | 4000:1 (tyypillinen) |
| Kuvakulma | 178° vaaka / 178° pysty |
| Näytettävät värit | 16,7 miljoonaa |
| Tuloliittimet | 1 x DisplayPort, 2 x HDMI |
| Sisäänrakennetut kaiuttimet | 2 x 2 W (valinnaiset) |
| Virrankulutus (päällä) | 20 W (tyypillinen) |
| Virrankulutus (valmiustila) | 0,5 W (tyypillinen) |
| Energiatehokkuusluokka | A |
| Virtalähde | 100 - 240 V, 50/60 Hz |
| Mitat (jalustan kanssa) | 540,3 x 412,1 x 221,3 mm |
| Nettopaino | 3,00 kg |
| Kallistus | -5° - +20° |
| Irrotettava jalusta | Kyllä |
| Pelitoiminnot | FreeSync Premium, VRB (Visual Response Boost), tähtäin, FPS-laskuri |
| Tuetut liitännät | Plug & Play VESA DDCCI/DDC2B |
| Käyttölämpötila | 0 °C - 40 °C |
| Varastointilämpötila | -20 °C - 60 °C |
| Huolto ja puhdistus | Sammuta ja irrota virtajohto, käytä pehmeää, hankaamatonta liinaa, vältä nesteitä sekä ammoniakkia tai alkoholia sisältäviä tuotteita |
Usein kysytyt kysymykset - QG241YP ACER
Käyttäjien kysymyksiä aiheesta QG241YP ACER
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Monitori PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi QG241YP - ACER ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. QG241YP merkiltä ACER.

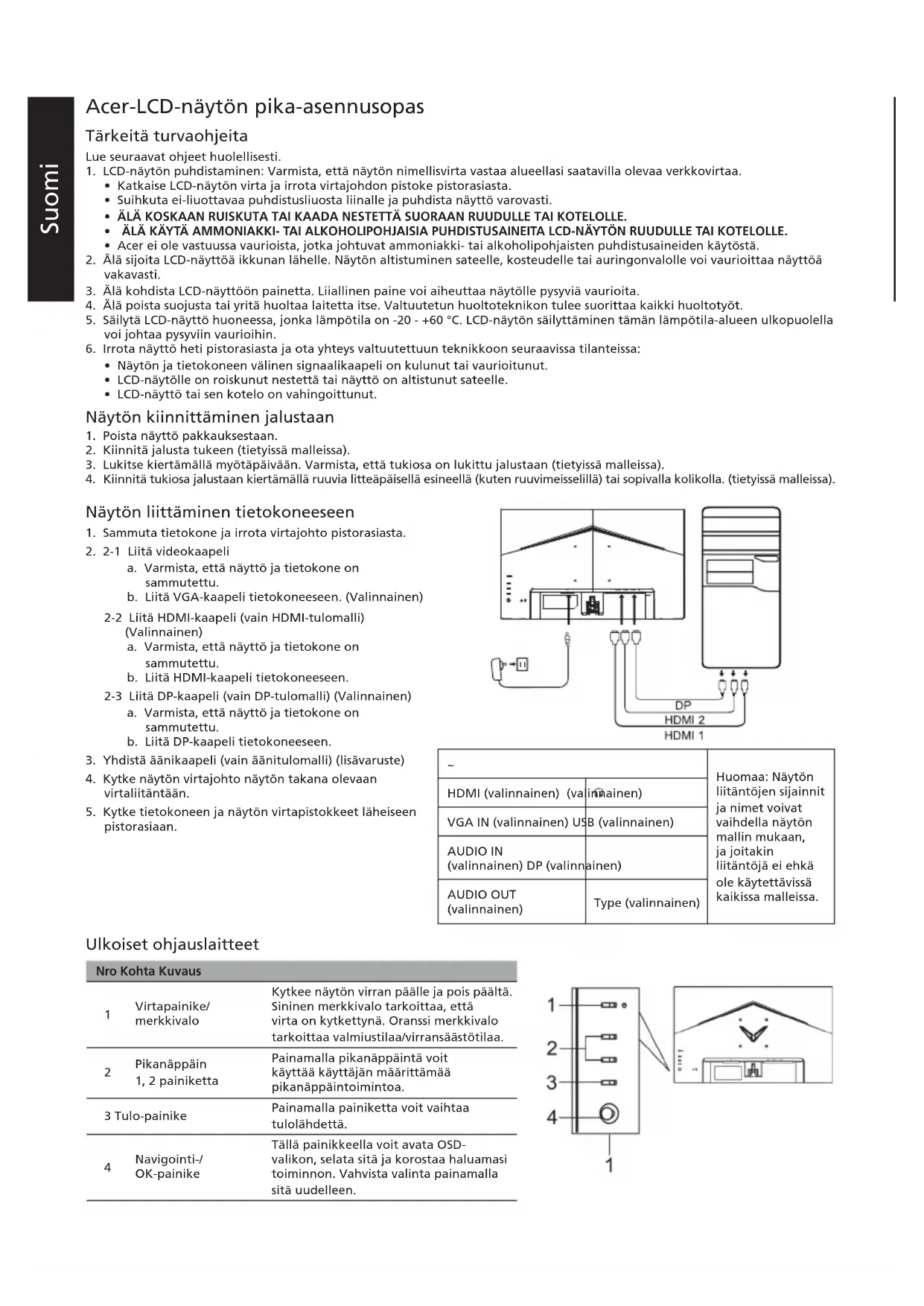

KÄYTTÖOHJE QG241YP ACER
Tärkeitä turvaohjeita
Lue seuraavat ohjeet huolellisesti.
- LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
- Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
- ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
- ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
- Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
- Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
- Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
- Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
- Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
- Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
- Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
- LCD-näyttö tai sen kotelo on vahingoittunut.
Näytön kiinnittäminen jalustaan
- Poista näyttö pakkauksestaan.
- Kiinnitä jalusta tukeen (tietyissä malleissa).
- Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
- Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä työkalulla (kuten ruuvimeisselillä) tai sopivalla kolikolla. (tietyissä malleissa).

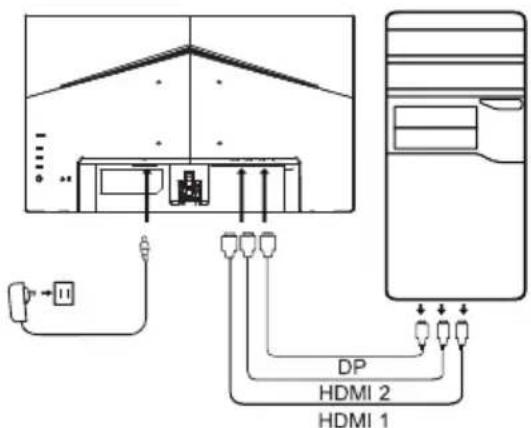

Näytön liittäminen tietokoneeseen
- Sammuta tietokone ja irrota virtajohto pistorasiasta.
- 2-1 Liitä videokaapeli
a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-kaapeli tietokoneeseen. (Valinnainen)
2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (valinnainen)
a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.
2-3 Liitä DP-kaapeli (vain DP-tulomalli) (valinnainen)
a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.
- Yhdistä äänikaapeli (vain äänitulomalli) (lisävaruste)
- Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
- Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
| ~ | Huomaa: Næytön liitantöjen sijainnit ja nimet voivat vaïhdella næytön mallin mukaan, ja joitakin liitantöjä ei ehkä ole kättettävissa kaikissa malleissa. | |
| HDMI (valinnainen) | valinnainen | |
| VGA IN (valinnainen) US | B (valinnainen) | |
| AUDIO IN (valinnainen) DP (valinnainen) | ||
| AUDIO OUT (valinnainen) | Type (valinnainen) | |

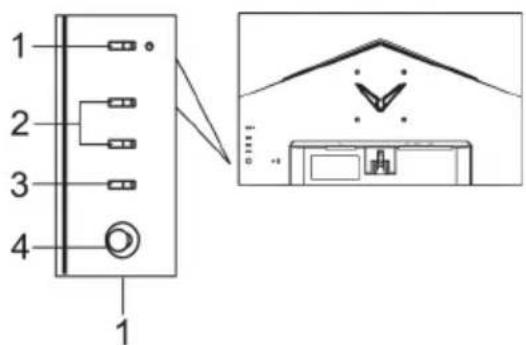

Ulkoiset ohjauslaitteet
| Nro Kohta Kuvaus | ||
| 1 | Virtapainike/merkkivalo | Kytkee näytön virran pääle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettnä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransästötilaa. |
| 2 | Pikanäppäin1, 2 painiketta | Painamalla pikanäppäintä voit käyttaa käytäjän märättemää pikanäppäintointoiminta. |
| 3 | Tulo-painike | Painamalla painiketta voit vailhtaa tulolähdettä. |
| 4 | Navigointi-/OK-painike | Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasi toiminnon. Vahvista valinta painamalla sitä uudelleen. |
Määräykset ja turvallisuusilmoitukset
FCC-ilmoitus
Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.
Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:
- muuttamalla vastaanottoantennin asentoa tai paikkaa
- siirtämällä vastaanotin ja laite kauemmaksi toisistaan
- liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
- Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.
CE-vaatimustenmukaisuusvakuutus
Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.
Huomautus:
Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.
Huomautus: Suojatut kaapelit
Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.
Huomautus:
Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.
Huomautus: Oheislaitteet
Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.
Varoitus
Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.
Käyttöehdot
Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.
Huomautus: Kanadassa asuvat käyttäjät
Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.
Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella
Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys säästävät luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.
TEKNISET TIEDOT
| LCD-paneleri | Ohjausjärjestelmä TFT Color LCD | |
| Koko 23,8" L (60 cm) | ||
| Pikseliväli 0,275 mm (V) × 0,275 mm (P) | ||
| Kirkkaus 250 cd/m | 2(typpillinen) | |
| Kontrasti 4000:1 (typpillinen) | ||
| Katselukulma 178° (V) 178° (P) (CR=10) | ||
| Vastealka 1 ms (VRB) | ||
| Paneelityyppi | VA | |
| H-taajuus 53,96 - 183,15 KHz | ||
| V-taajuus 48 - 165 Hz | ||
| Näytövärit 16,7 milj. varia | ||
| Pistekellotaajuus | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Enimmästarkkuus | HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Energiatehokkuusuokka A | ||
| * Vuosittainen energiankulutus 29 (kWh) (HDMI-tulomallissa) | ||
| Virrankulutus (200 nitä) | Päälä 20 W (typpillinen) | |
| Lepotila 0,5 W (typpillinen) | ||
| Pois (valmiustila) 0,4 W (typpillinen) | ||
| Tuloliiäntä | DPHDMI x2 | |
| Videootulosignaal | DPHDMI (vain HDMI-tulomalli) (valinnainen) | |
| Kaiuttimet | 2 W × 2 (vain äätitulomalli) (valinnainen) | |
| Näytöruudun enimmäiskoko | Vaakasuora: 527 mmPystysuora: 296 mm | |
| Virtualhde | TULO: 100-240 V- 50/60 Hz | |
| Ympäristötekijat | Käytölampötila: 0-40 °CVarastointilampötila: -20+60 °CLmankosteus: 20-80 % | |
| Mitat | 540,3 (L) × 412,1 (K) × 221,3 (S) mm | |
| Paino (netto) | 3,00 kg (netto) | |
| Mekanism tiedot | Kallistus: -5°-+20°Kierto: EIKorkeunden säätö: EINivelointi: EIRrotettava jalusta: Kyllä | |
| Ulkiset ohjauslaitteet | Vailto/painikkeet | Virtapainike Pikanäppäin 1 Pikanäppäin 2 |
| Toiminnot | Kirkkaus Kontrasti Sinisen taso Mustan vahvistus ACM HDR Superterävyγ Gamma Varin lampaisyis Tilat Väriavaruus Harmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Yllivaihde Valviarauus Härmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Yllivaihde Autom. lahde Laajakuva Pikanäppäinmäräritys DDC/CI HDMI-mustan taso Pika-aloitustila Informatio Nollaa kaiki asetuks. | |
| Teknisitet tiedot saattavat vaiddella mallin ja/tai alueen mukaan. | ||
| Sat LCD | ### TFTLCD | |
| ### 23.8" (60 mm) | ||
| ### 250 cd/m | × 0.275 mm (mm) | |
| ### 4000:1 (mm) | ||
| ### 178° (mm) 178° (mm) | (CR=10) | |
| ### 1 ms (VRB) | ||
| ### VA | ||
| H-Frequency 53.96 - 183.15 MHz | ### | |
| V-Frequency 48 - 165 MHz | ### | |
| ### 16.7 MHz | ### | |
| Dot Clock | HDMI: 393.092 MHzDP: 393.092 MHz | |
| ### | HDMI1: 1920×1080@144 dB### (HDMI1.4)HDMI2: 1920×1080@165 dB### (HDMI2.0)DP: 1920×1080@165 dB### | |
| Plug & Play | VESA DDCCI/DDC2B | |
| ### | A | |
| ### | 29 (kWh) (### HDMI) | |
| ### | 20W (###) | |
| 0.4 W (###) | ||
| ### | DPHDMI x2 | |
| ### | DP### HDMI (### HDMI) (### HDMI) | |
| ### | 2 W x 2 (### HDMI) (### HDMI) | |
| ### | ### 527 m.n.
296 m.n. | |
| ### | ### 100-240 V, 50/60 m.n. | |
| ### | ### 0° to 40°C
-20° - 60°C20% - 80% | |
| ### | 540.3 (###) x 412.1 (###) x 221.3 (###) m.n. | |
| ### | 3.00 m.n. (###) | |
| ### | ### -5° to +20°
100-240 V, 50/60 m.n. | |
| ### | ### 0° to 40°C
-20° - 60°C20% - 80% | |
| ### | 540.3 (###) x 412.1 (###) x 221.3 (###) m.n. | |
| ### | ### 100-240 V, 50/60 m.n. | |
### FreeSync Premium
VRB
TVTVTVTVTVTVTVTVTVTVTVTVTVTVTVTVTVTVTV | ||
| ### | ### 100-240 V, 50/60 m.n. | |
