QG241YP - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor Acer QG241YP
Dimensioni dello schermo	23,8 pollici (60 cm)
Tecnologia del pannello	VA (Vertical Alignment)
Risoluzione massima	1920 x 1080 pixel
Frequenza di aggiornamento max	165 Hz (HDMI 2.0 / DP)
Tempo di risposta	1 ms (VRB)
Luminosità	250 cd/m² (tipico)
Contrasto	4000:1 (tipico)
Angolo di visuale	178° orizzontale / 178° verticale
Colori visualizzati	16,7 milioni
Connettori di ingresso	1 x DisplayPort, 2 x HDMI
Altoparlanti integrati	2 x 2 W (opzionali)
Consumo elettrico (acceso)	20 W (tipico)
Consumo elettrico (standby)	0,5 W (tipico)
Classe di efficienza energetica	A
Alimentazione	100 - 240 V, 50/60 Hz
Dimensioni (con base)	540,3 x 412,1 x 221,3 mm
Peso netto	3,00 kg
Inclinazione	da -5° a +20°
Base rimovibile	Sì
Funzioni gaming	FreeSync Premium, VRB (Visual Response Boost), mirino, contatore FPS
Supporti	Plug & Play VESA DDCCI/DDC2B
Temperatura di funzionamento	da 0 °C a 40 °C
Temperatura di stoccaggio	da -20 °C a 60 °C
Manutenzione e pulizia	Spegnere e scollegare, utilizzare un panno morbido non abrasivo, evitare liquidi e prodotti a base di ammoniaca o alcol

Domande frequenti - QG241YP ACER

Come pulire lo schermo del monitor?

Spegnere il monitor e scollegare il cavo di alimentazione. Spruzzare un detergente senza solventi su un panno morbido (non spruzzare direttamente sullo schermo) e pulire delicatamente. Non utilizzare mai prodotti a base di ammoniaca o alcol.

Quali cavi sono forniti con il monitor?

Il manuale indica che i cavi VGA, HDMI e DP sono opzionali a seconda del modello. In generale, il monitor viene fornito con un cavo HDMI o DP, a seconda della versione acquistata.

Come regolare le impostazioni di visualizzazione (OSD)?

Premere il pulsante 'Menu' (o Navigazione/OK) sul retro del monitor per aprire il menu a schermo. Utilizzare i pulsanti di navigazione per scorrere le opzioni come Luminosità, Contrasto, Modalità immagine, ecc.

Qual è la risoluzione nativa consigliata?

La risoluzione nativa è 1920 x 1080 pixel. Per una qualità ottimale, impostare il computer su questa risoluzione e una frequenza di aggiornamento di 144 Hz o 165 Hz a seconda della porta utilizzata.

Il monitor supporta FreeSync?

Sì, il monitor è compatibile FreeSync Premium. Per attivarlo, utilizzare un cavo DisplayPort o HDMI (versione 2.0) e abilitare l'opzione nel menu OSD e nelle impostazioni della scheda grafica.

È possibile fissare il monitor su un braccio VESA?

La base è rimovibile, ma le dimensioni VESA non sono specificate. Generalmente, i monitor Acer di questa gamma utilizzano un attacco VESA 100x100 mm. Verificare nel manuale o provare a rimuovere la base per confermare.

Cosa fare se l'immagine è sfocata o distorta?

Verificare che la risoluzione del computer sia impostata su 1920x1080 (Full HD). Assicurarsi che il cavo video sia collegato correttamente e in buone condizioni. È anche possibile reimpostare le impostazioni nel menu OSD (opzione 'Ripristina tutte le impostazioni').

Come attivare la modalità di risparmio energetico?

Il monitor passa automaticamente in modalità standby (0,5 W) dopo un periodo di inattività. È anche possibile regolare il ritardo nel menu OSD sotto 'Ritardo OSD' o impostare il computer per spegnere lo schermo.

Cosa fare se il monitor non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente sia al monitor che a una presa di corrente funzionante. Provare un altro cavo di alimentazione. Se la spia di alimentazione è arancione, il monitor è in standby: premere il pulsante di accensione.

Come cambiare la sorgente di ingresso?

Premere il pulsante 'Ingresso' (pulsante 3 sotto il monitor) per scorrere le sorgenti disponibili: DP, HDMI1, HDMI2. È anche possibile configurare il rilevamento automatico nel menu OSD sotto 'Sorgente auto'.

MANUALE UTENTE QG241YP ACER

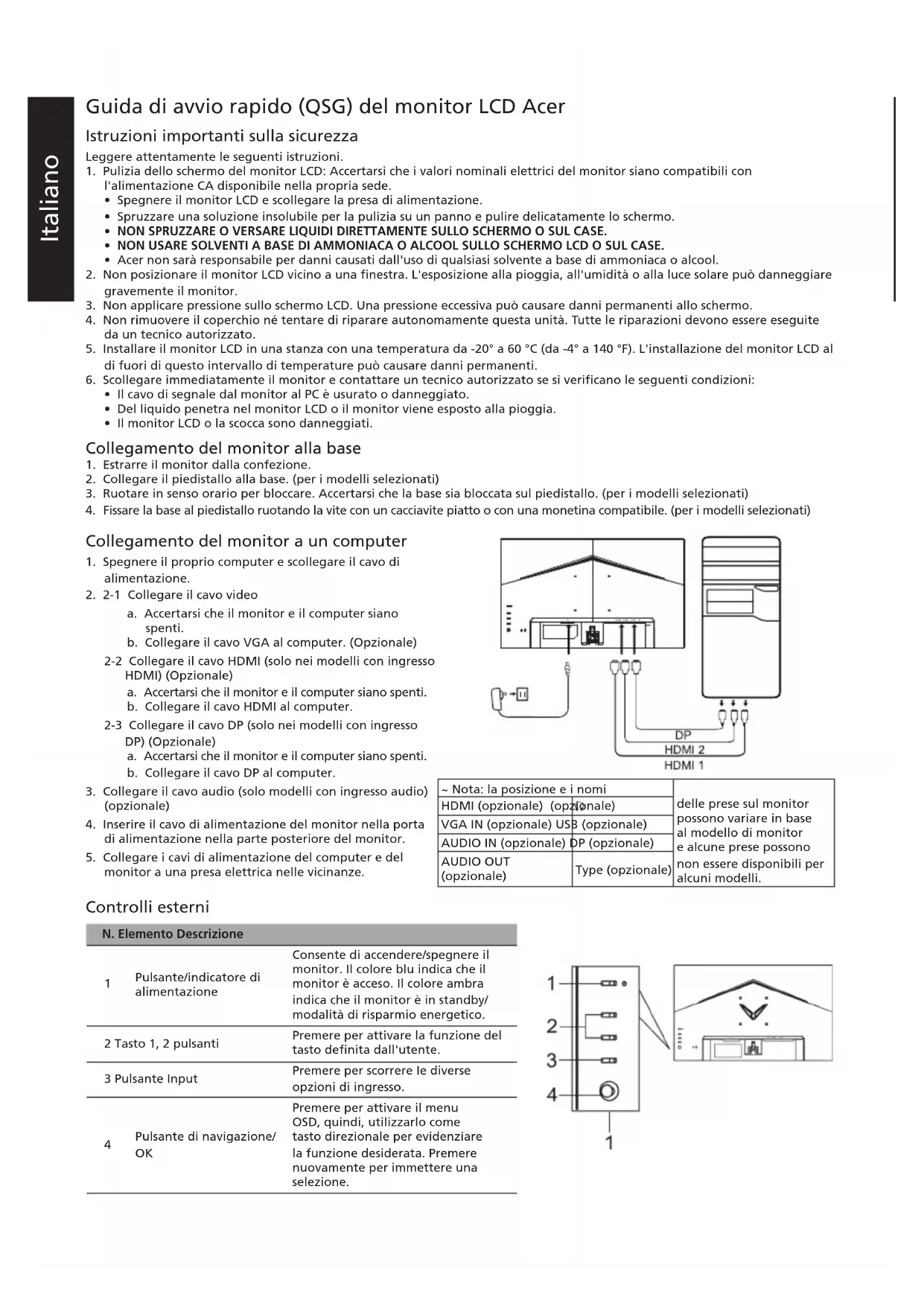

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spegnere il monitor LCD e scollegare la presa di alimentazione.

3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
4. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
5. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

6. Acer non sare responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

7. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

8. Non applicare pressione sullo schermo LCD. Una pressione eccessiva poo causare danni permanenti allo schermo.

9. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un technique autorizzato.
10. Installare il monitor LCD in una stanza con una temperatura da -20^ a 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui cassetti permanenti.

11. Scollegare immediatamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

12. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

13. Del liquido penetratnel monitorLCD o il monitor viene esposto alla pioggia.
14. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sa bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)

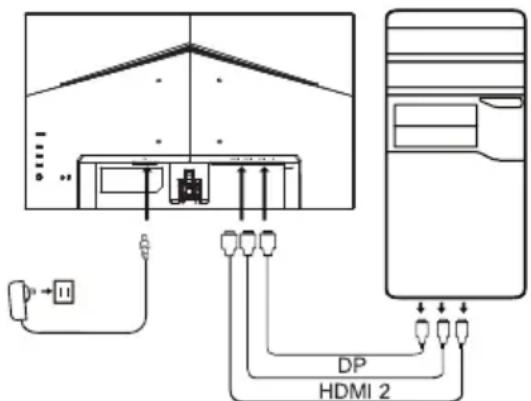

Collegamento del monitor a un computer

1. Spagnere il proprioio computer e scollegare il cavo di alimentazione.
2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (opzionale)

2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.

3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

HDMI 1

~ Nota: la posizione e i nomi		delle prese sul monitor possono variate in base al modello di monitor e alcune prese possono non essere disponibili per alcuni modelli.
HDMI (opzionale) (opzionale)
VGA IN (opzionale) US (opzionale)
AUDIO IN (opzionale)	DP (opzionale)
AUDIO OUT (opzionale)	Type (opzionale)

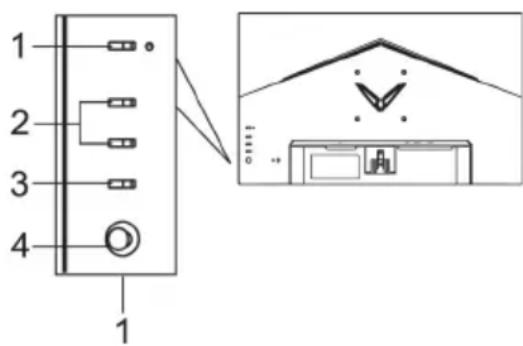

Controlli esterni

N. Elemento Descrizione

1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/ modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quando, utilizzato come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle Communicationi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifici in particolari installazioni. Se il dispositorio causa un'interferenza dannosa alla ricerca di radio e televitori, che può essere determinata spegnendo e accendero il dispositorio, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oriposizionare l'antenna di ricezione.

• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
  Per assistenza, contattare il rivenditore o un techniciano professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso:

il monitor Acer e concepito per la visualizzazione audio e video di informazioni ottenute da dispositivi elettronici.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui cause interferenze alla ricezione di radio e TV.

Avverenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetti alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannone e (2) deve accettare tutte le interferenze ricevute, compreseQL che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

13/14

Questo simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricollo delle apparecchiature elettriche ed elettroniche. La raccolta differenziate e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negazio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 23,8" L (60 cm)
	Passo del pixel 0,275 mm (O) x 0,275 mm (V)
	Luminosità 250 cd/m	2 (Tipica)
	Contrasto 4000:1 (Tipico)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello	VA
	Frequenza H 53,96 - 183,15 KHz
	Frequenza V 48 - 165 Hz
Colori del display 16,7M colori
Dot Clock		HDMI: 393,092 MHzDP: 393,092 MHz
Risoluzione massima		HDMI1: 1920x1080@144 Hz (HDMI1.4)HDMI2: 1920x1080@165 Hz (HDMI2.0)DP: 1920x1080@165 Hz
Plug & Play VESA DDCCI/DDC2B
Classi di efficienza energetica A
* Consumo energetico annuale 29 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on 20 W (Tipico)
	Modalità sospensione 0,5 W (Tipico)
	Modalità Off (Standby)	0,4 W (Tipico)
Connettori di ingresso		DPHDMI x2
Segnale video in ingresso		DPHDMI (solo nei modelli con ingresso HDMI) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 527 mmVertical: 296 mm
Fonte di alimentazione		INPUT: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 540,3 (L) x 412,1 (A) x 221,3 (P) mm
Peso (N. W.)		3,00 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Tasto 1 Tasto 2 InputTast0 1 Menu/Navigation/OK
	Funzioni	Luminosity FreeSync PremiumVRBLatenza ultra BassaNum freq aggiornPunto di miraLinguaIntervallo OSDIstparencezioBlocco OSDInputSorgente autoSchemo intersoAssegnazione tastiDDC/CILiv nero HDMIMod Avvio rapidoInformazioniRipristina tutto
		Temp. ColoreModalità Sperimento Spazio coloreScaladi grigiTonal. 6 assiSatur. 6 assiVolumeMuteOver Drive
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.
