QG241YP - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	Monitor Acer QG241YP
Veľkosť obrazovky	23,8 palca (60 cm)
Technológia panelu	VA (Vertical Alignment)
Maximálne rozlíšenie	1920 x 1080 pixelov
Maximálna obnovovacia frekvencia	165 Hz (HDMI 2.0 / DP)
Odozva	1 ms (VRB)
Jas	250 cd/m² (typické)
Kontrast	4000:1 (typické)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Zobrazené farby	16,7 miliónov
Vstupné konektory	1 x DisplayPort, 2 x HDMI
Integrované reproduktory	2 x 2 W (voliteľné)
Spotreba elektrickej energie (v prevádzke)	20 W (typické)
Spotreba elektrickej energie (pohotovostný režim)	0,5 W (typické)
Trieda energetickej účinnosti	A
Napájanie	100 - 240 V, 50/60 Hz
Rozmery (so stojanom)	540,3 x 412,1 x 221,3 mm
Čistá hmotnosť	3,00 kg
Náklon	-5° až +20°
Odstrániteľný stojan	Áno
Herné funkcie	FreeSync Premium, VRB (Visual Response Boost), zameriavač, počítadlo FPS
Podpora	Plug & Play VESA DDCCI/DDC2B
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	-20 °C až 60 °C
Údržba a čistenie	Vypnite a odpojte, použite mäkkú neabrazívnu handričku, vyhýbajte sa kvapalinám a prípravkom na báze amoniaku alebo alkoholu

Často kladené otázky - QG241YP ACER

Ako čistiť obrazovku monitora?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci prostriedok bez rozpúšťadla na mäkkú handričku (nestriekajte priamo na obrazovku) a jemne utrite. Nikdy nepoužívajte prípravky na báze amoniaku alebo alkoholu.

Aké káble sú súčasťou monitora?

Návod uvádza, že káble VGA, HDMI a DP sú voliteľné podľa modelu. Vo všeobecnosti je monitor dodávaný s HDMI alebo DP káblom v závislosti od zakúpenej verzie.

Ako nastaviť parametre zobrazenia (OSD)?

Stlačte tlačidlo 'Menu' (alebo Navigation/OK) na zadnej strane monitora pre otvorenie menu na obrazovke. Pomocou navigačných tlačidiel prechádzajte možnosti ako Jas, Kontrast, Režim obrazu atď.

Aké je odporúčané natívne rozlíšenie?

Natívne rozlíšenie je 1920 x 1080 pixelov. Pre optimálnu kvalitu nastavte počítač na toto rozlíšenie a obnovovaciu frekvenciu 144 Hz alebo 165 Hz v závislosti od použitého portu.

Podporuje monitor FreeSync?

Áno, monitor je kompatibilný s FreeSync Premium. Pre aktiváciu použite kábel DisplayPort alebo HDMI (verzia 2.0) a zapnite možnosť v OSD menu aj v nastaveniach grafickej karty.

Je možné monitor upevniť na VESA rameno?

Stojan je odstrániteľný, ale rozmery VESA nie sú uvedené. Vo všeobecnosti monitory Acer tejto rady používajú upevnenie VESA 100x100 mm. Overte v návode alebo skúste odstrániť stojan pre potvrdenie.

Čo robiť, ak je obraz rozmazaný alebo deformovaný?

Skontrolujte, či je rozlíšenie počítača nastavené na 1920x1080 (Full HD). Uistite sa, že video kábel je správne zapojený a v dobrom stave. Môžete tiež resetovať nastavenia v OSD menu (možnosť 'Resetovať všetky nastavenia').

Ako aktivovať režim úspory energie?

Monitor sa automaticky prepne do pohotovostného režimu (0,5 W) po období nečinnosti. Môžete tiež nastaviť oneskorenie v OSD menu pod 'Oneskorenie OSD' alebo nakonfigurovať počítač na vypnutie obrazovky.

Čo robiť, ak sa monitor nespustí?

Skontrolujte, či je napájací kábel správne zapojený do monitora aj do funkčnej elektrickej zásuvky. Skúste iný napájací kábel. Ak je kontrolka napájania oranžová, monitor je v pohotovostnom režime: stlačte tlačidlo napájania.

Ako zmeniť vstupný zdroj?

Stlačte tlačidlo 'Vstup' (tlačidlo 3 na spodnej strane monitora) pre prechádzanie dostupných zdrojov: DP, HDMI1, HDMI2. Môžete tiež nastaviť automatickú detekciu v OSD menu pod 'Automatický zdroj'.

NÁVOD NA OBSLUHU QG241YP ACER

Upevnenie monitora k základni

Tento digitálny prístroj triedy B vyhovuje kanadskému štandardu ICES-003.

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opraviť tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený. - Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. - Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

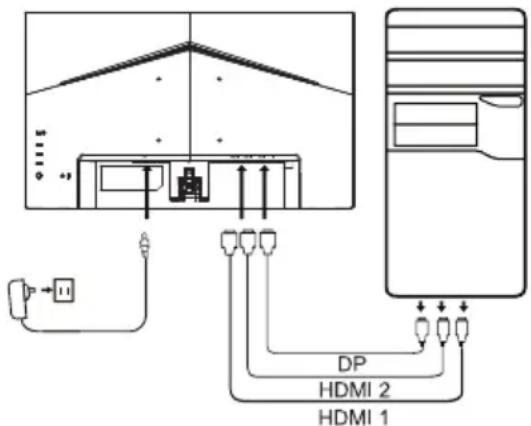

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor aj počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte zvukový kábel (len model so vstupom zvuku) (voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

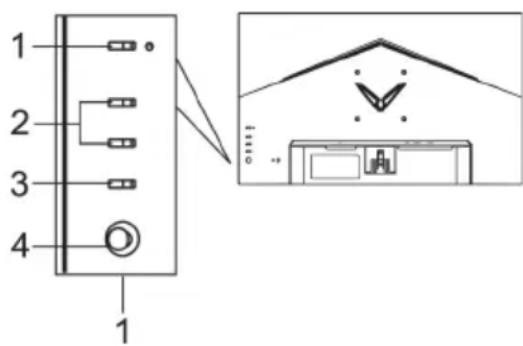

1	Tlačidlo/kontrolka napájania	Slúží na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú používatefom
3	Tlačidlo Vstup Stlačením tlacidla prepnite vystupné zdroje
4	Smerové/potvržovacie tlacidlo	Stlačením tlacidla aktivujte ponuku OSD,potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opátovým stlačením tlacidla potvrdǐte vyber.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Vefkost' 23,8-palcov širokouhlý (60 cm)
	Rozstup bodov 0,275 mm (H) × 0,275 mm (V)
	Jas 250 cd/m	2(typicky)
	Kontrast 4000:1 (typicky)
	Pozorovaci uhol 178° (H) 178° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Horizontálna frekvencia 53,96 až 183,15 kHz
	Vertíkalna frekvencia 48 až 165 Hz
Farby displeja 16,7 milióna farieb
Max. obnovovacia frekvencia bodov		HDMI: 393,092 MHzDP: 393,092 MHz
Maximáne Rozlügen		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti A
* Ročná spotreba energia 29 (kWh) (pre model so vystupom HDMI)
Spotreba energia (pri 200 nitov)	Režim zapnutia	20 W (charakteristicky)
	Režim spánku 0,5 W (charakteristicky)
	Vypnuté (pohotovostný režim)	0,4 W (charakteristicky)
Vstrupý konektor		DPHDMI x 2
Vstrupý signal videa		DPHDMI (iba model so vystupom HDMI) (voliteñné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (voliteñné)
Maximána veftkost' obrazovky		Horizontal: 527 mmVertical: 296 mm
Zdroj napajania		VSTUP: 100 - 240 V~ 50/60 Hz
Podmienky prostrendia		Prevádková teplo: 0 až 40 °CTeplota skladovania: -20 až 60 °CTeprádková vlhost: 20 % až 80 %
Rozmery		540,3 (§) x 412,1 (v) x 221,3 (h) mm
Hmotnost' (netto)		3,00 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +20°Otáčanie: NieNastavenie vyský: NieVyklapanie: Noidpjitelný stojan: Àno
Vonkajšie ovládaře	PrepínáČ/Tlačidlá	Tlačidlo zapnutiaTlačidlo klávesovej skratky 1Tlačidlo klávesovej skratky 2
	Funkcie	JasKrontrastModré svetloZvýranenie ČiernjeACMHDRVysená ostroš'GamaTeplota fairieBRežinyFarebný PriestorRežim odtriefov sivej6-osy odtrieš6-osvá sylostHlasitost'Slmit'Pretaktovanie
Parametre sa lišia v závislosti od modelu a/alebo oblasti.
