QG241YP - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	Acer QG241YP monitor
Ekraani suurus	23,8 tolli (60 cm)
Paneeli tehnoloogia	VA (Vertical Alignment)
Maksimaalne eraldusvõime	1920 x 1080 pikslit
Maksimaalne värskendussagedus	165 Hz (HDMI 2.0 / DP)
Reageerimisaeg	1 ms (VRB)
Heledus	250 cd/m² (tüüpiline)
Kontrastsus	4000:1 (tüüpiline)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Kuvatavad värvid	16,7 miljonit
Sisendühendused	1 x DisplayPort, 2 x HDMI
Sisseehitatud kõlarid	2 x 2 W (valikulised)
Elektritarbimine (töötamisel)	20 W (tüüpiline)
Elektritarbimine (ooterežiim)	0,5 W (tüüpiline)
Energiatõhususe klass	A
Toide	100 - 240 V, 50/60 Hz
Mõõtmed (koos alusega)	540,3 x 412,1 x 221,3 mm
Netokaal	3,00 kg
Kallutamine	-5° kuni +20°
Eemaldatav jalg	Jah
Mängufunktsioonid	FreeSync Premium, VRB (Visual Response Boost), sihik, FPS loendur
Toetatud pistikud	Plug & Play VESA DDCCI/DDC2B
Töötemperatuur	0 °C kuni 40 °C
Hoiutemperatuur	-20 °C kuni 60 °C
Hooldus ja puhastamine	Lülitage välja ja ühendage lahti, kasutage pehmet mitteabrasiivset lappi, vältige vedelikke ning ammoniaagi või alkoholi sisaldavaid tooteid

Korduma kippuvad küsimused - QG241YP ACER

Kuidas puhastada monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastusvahendit pehmele lapile (mitte pihustada otse ekraanile) ja pühkige õrnalt. Ärge kunagi kasutage ammoniaagi või alkoholi sisaldavaid tooteid.

Millised kaablid on monitoriga kaasas?

Juhendis on märgitud, et VGA, HDMI ja DP kaablid on vastavalt mudelile valikulised. Üldiselt on monitoriga kaasas HDMI või DP kaabel, sõltuvalt ostetud versioonist.

Kuidas reguleerida kuvaseadeid (OSD)?

Vajutage monitori tagaküljel nuppu 'Menu' (või Navigation/OK), et avada ekraanimenüü. Kasutage navigatsiooninuppe, et liikuda valikute nagu Heledus, Kontrastsus, Pildirežiim jne vahel.

Mis on soovitatav loomulik eraldusvõime?

Loomulik eraldusvõime on 1920 x 1080 pikslit. Optimaalse kvaliteedi saavutamiseks seadistage arvuti sellele eraldusvõimele ja värskendussagedusele 144 Hz või 165 Hz, sõltuvalt kasutatavast pordist.

Kas monitor toetab FreeSync-i?

Jah, monitor on ühilduv FreeSync Premium-iga. Aktiveerimiseks kasutage DisplayPort või HDMI (versioon 2.0) kaablit ja lülitage valik sisse nii OSD menüüs kui ka graafikakaardi seadetes.

Kas monitori saab kinnitada VESA käele?

Jalg on eemaldatav, kuid VESA mõõtmeid pole täpsustatud. Üldiselt kasutavad selle seeria Acer monitorid VESA 100x100 mm kinnitust. Kontrollige juhendit või proovige jalga eemaldada, et kinnitada.

Mida teha, kui pilt on udune või moonutatud?

Kontrollige, et arvuti eraldusvõime on seatud väärtusele 1920x1080 (Full HD). Veenduge, et videokaabel on korralikult ühendatud ja heas seisukorras. Samuti saate OSD menüüs lähtestada seaded (valik 'Lähtesta kõik seaded').

Kuidas aktiveerida energiasäästurežiim?

Monitor lülitub automaatselt ooterežiimile (0,5 W) pärast teatud tegevusetuse perioodi. Samuti saate OSD menüüs seada viivitust valiku 'OSD viivitus' all või seadistada arvuti ekraani välja lülitama.

Mida teha, kui monitor ei lülitu sisse?

Kontrollige, et toitejuhe on korralikult ühendatud nii monitori kui ka töötavasse seinakontakti. Proovige teist toitejuhet. Kui toiteindikaator on oranž, on monitor ooterežiimil: vajutage toitenuppu.

Kuidas muuta sisendallikat?

Vajutage nuppu 'Entrée' (nupp 3 monitori all) et kerida saadaolevaid allikaid: DP, HDMI1, HDMI2. Samuti saate OSD menüüs valiku 'Automaatne allikas' all konfigureerida automaatse tuvastuse.

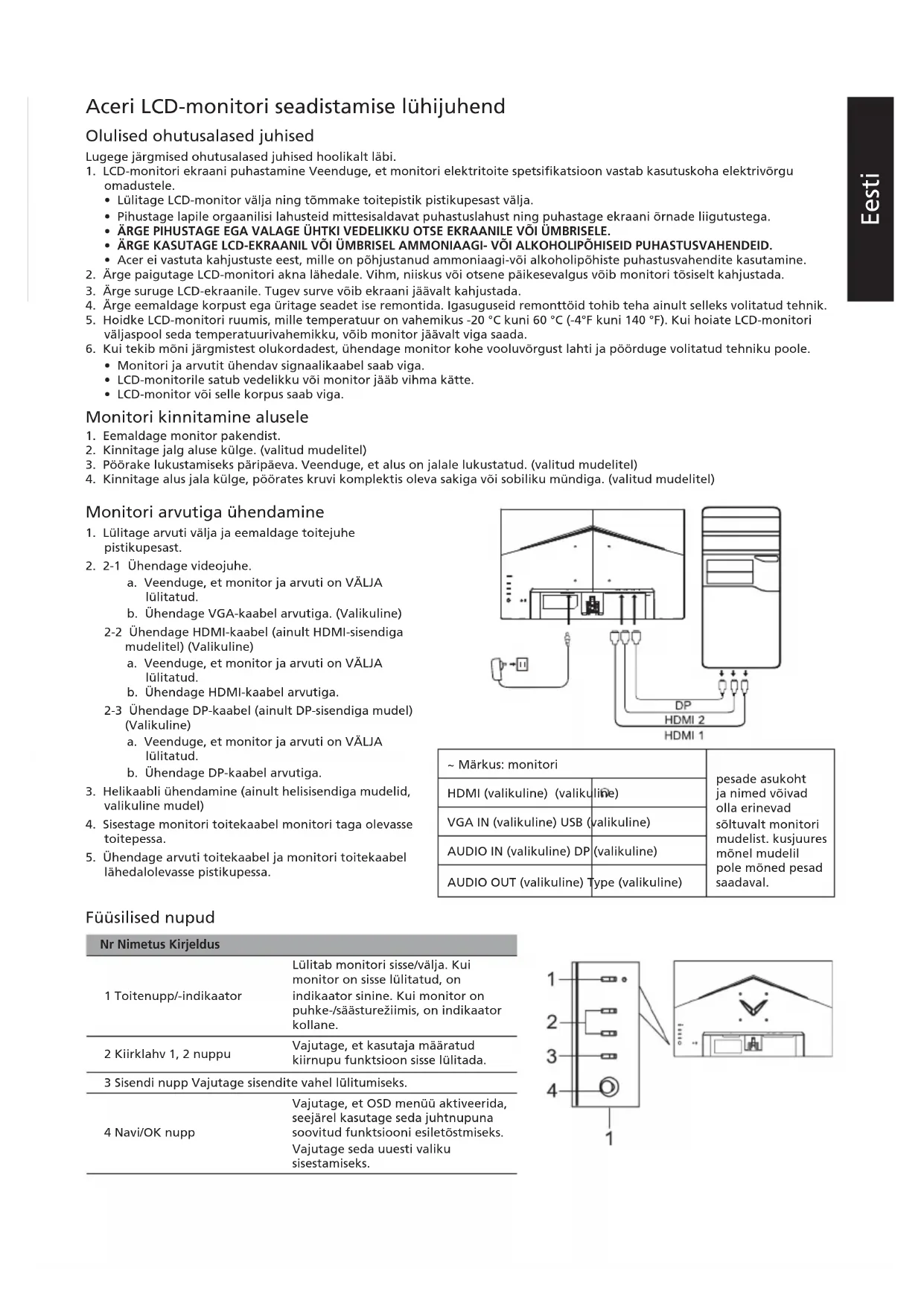

KASUTUSJUHEND QG241YP ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

Lülitage LCD-monitor välja ja tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-ekraanil VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitorit ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva saki või sobiva mutriga. (valitud mudelitel)

Monitori arvutiga ühendamine

1. Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA-kaabel arvutiga. (Valikuline)

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel) (Valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Helikaabli ühendamine (ainult helisisendiga mudelid, valikuline mudel)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.

~ Märkus: monitori		pesade asukoht ja nimed vöivad olla erinevad söltuvalt monitori mudelist. kusjuures mōnel mudelil pole mōned pesad saadaval.
HDMI (valikuline) (valikuline)
VGA IN (valikuline) USB (valikuline)
AUDIO IN (valikuline) DP (valikuline)
AUDIO OUT (valikuline) Type (valikuline)

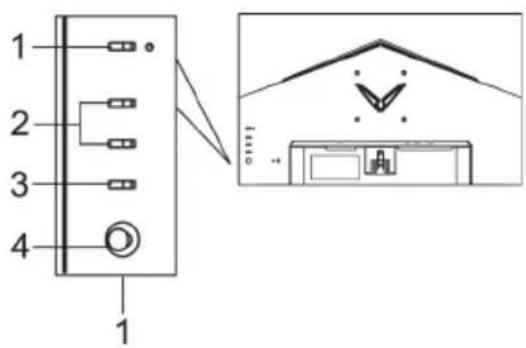

Füüsilised nupud

Nr Nimetus Kirjeldus
1 Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säusturežiimis, on indikaator kollane.
2 Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletostmisesk. Vajutage seda uuesti valiku sisestamisesk.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katse tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu!

Aceri monitor on ette nähtud elektroonilistest seadmetest hangitud videote ja teabe visuaalseks kuvamiseks.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev märk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhöme Värviline TFT LCD
	Suurus 23,8 toli (60 cm)
	Piksli mõötmied 0,275 mm (H) × 0,275 mm (V)
	Heledus 250 cd/m	2(taviline)
	Kontrastsus 4000:1 (taviline)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)
	Paneeli tūup	VA
	H-sagedus 53,96–183,15 KHz
	V-sagedus 48–165 Hz
Värvitäpsus 16,7 M värvust
Pikslisagedus		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimaalne lahutusvöime		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Isehääleumine VESA DDCCI/DDC2B
Energiatōhususe klass A
*Aastane energiatarve 29 (kWh) (HDMI-sisendiga mudelil)
Toitevöimsus (200 niti juures)	Sisselūlitatuna 20 W (tūūpiline)
	Puhkerežimiis 0,5 W (tūūpiline)
	Väljalūlitatuna (ooterežiim)	0,4 W (tūūpiline)
Sisendpistik		DPHDMI, 2 tk
Video sisendsignal		DPHDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid		2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaulsed mõötmied		Horisontaalne: 527 mmVertikaalne: 296 mm
Toiteallikas		SISEND: 100–240 V- 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSällitamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõokkeskonna: 20% kuni 80%
Mõötmied		540,3 (L) × 412,1 (K) × 221,3 (S) mm
Mass (netomass)		3,00 kg (netomass)
Mehaanillised andmed		Kaldenurk: -5° kuni +20°Pördenurk: eiKörguse reguleerämisahemik: eiPördepunkt: eiLahtivöetav jalg: jah
Füusilised nupud	Lülitid/nupud	ToitenuppKiirklahv 1Kiirklahv 2SisendMenüu/Navi/OK
	Funktsionid	HeledusKontrastusSinine tuliMusta võimendusACMHDRÜlteravusGammaVärviaterpuerräžiimVärviirumileHallkaala režiim6-tejeline toon6-tejeline kūllastusHelitugevusVaigistaUlikirendus
Tehnilised andmed erinevad mudeliti ja/vöi piirkonniti.
