Producttype	Acer QG241YP monitor
Schermdiagonaal	23,8 inch (60 cm)
Paneeltechnologie	VA (Vertical Alignment)
Maximale resolutie	1920 x 1080 pixels
Maximale verversingssnelheid	165 Hz (HDMI 2.0 / DP)
Responstijd	1 ms (VRB)
Helderheid	250 cd/m² (typisch)
Contrast	4000:1 (typisch)
Kijkhoek	178° horizontaal / 178° verticaal
Weergegeven kleuren	16,7 miljoen
Ingangsconnectoren	1 x DisplayPort, 2 x HDMI
Ingebouwde luidsprekers	2 x 2 W (optioneel)
Stroomverbruik (ingeschakeld)	20 W (typisch)
Stroomverbruik (stand-by)	0,5 W (typisch)
Energie-efficiëntieklasse	A
Voeding	100 - 240 V, 50/60 Hz
Afmetingen (met voet)	540,3 x 412,1 x 221,3 mm
Netto gewicht	3,00 kg
Kanteling	-5° tot +20°
Verwijderbare voet	Ja
Gaming-functies	FreeSync Premium, VRB (Visual Response Boost), vizier, FPS-teller
Ondersteunde aansluitingen	Plug & Play VESA DDCCI/DDC2B
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Onderhoud en reiniging	Uitschakelen en loskoppelen, gebruik een zachte niet-schurende doek, vermijd vloeistoffen en producten op basis van ammoniak of alcohol

Veelgestelde vragen - QG241YP ACER

Hoe maak ik het beeldscherm van de monitor schoon?

Schakel de monitor uit en trek de stroomkabel los. Spuit een oplosmiddelvrij reinigingsmiddel op een zachte doek (niet rechtstreeks op het scherm spuiten) en veeg voorzichtig. Gebruik nooit producten op basis van ammoniak of alcohol.

Welke kabels worden meegeleverd met de monitor?

De handleiding geeft aan dat de VGA-, HDMI- en DP-kabels optioneel zijn, afhankelijk van het model. Over het algemeen wordt de monitor geleverd met een HDMI- of DP-kabel, afhankelijk van de aangekochte versie.

Hoe stel ik de weergave-instellingen (OSD) in?

Druk op de knop 'Menu' (of Navigatie/OK) aan de achterkant van de monitor om het menu op het scherm te openen. Gebruik de navigatieknoppen om door opties zoals Helderheid, Contrast, Beeldmodus enz. te bladeren.

Wat is de aanbevolen native resolutie?

De native resolutie is 1920 x 1080 pixels. Stel uw computer in op deze resolutie en een verversingssnelheid van 144 Hz of 165 Hz, afhankelijk van de gebruikte poort voor optimale kwaliteit.

Ondersteunt de monitor FreeSync?

Ja, de monitor is compatibel met FreeSync Premium. Gebruik een DisplayPort- of HDMI-kabel (versie 2.0) om deze te activeren en schakel de optie in het OSD-menu en in de instellingen van uw grafische kaart in.

Kan de monitor op een VESA-arm worden bevestigd?

De voet is verwijderbaar, maar de VESA-afmetingen worden niet gespecificeerd. Over het algemeen gebruiken Acer-monitoren van deze serie een VESA 100x100 mm bevestiging. Controleer in de handleiding of probeer de voet te verwijderen om te bevestigen.

Wat te doen als het beeld wazig of vervormd is?

Controleer of de resolutie van uw computer is ingesteld op 1920x1080 (Full HD). Zorg ervoor dat de videokabel goed is aangesloten en in goede staat verkeert. U kunt ook de instellingen in het OSD-menu resetten (optie 'Alle instellingen resetten').

Hoe activeer ik de energiebesparende modus?

De monitor schakelt na een periode van inactiviteit automatisch over naar de stand-bymodus (0,5 W). U kunt ook de vertraging instellen in het OSD-menu onder 'OSD-time-out' of uw computer instellen om het scherm uit te schakelen.

Wat te doen als de monitor niet aangaat?

Controleer of de stroomkabel correct is aangesloten op zowel de monitor als een werkend stopcontact. Probeer een andere stroomkabel. Als het stroomlampje oranje is, staat de monitor in de stand-bymodus: druk op de aan/uit-knop.

Hoe wijzig ik de ingangsbron?

Druk op de knop 'Ingang' (knop 3 aan de onderkant van de monitor) om door de beschikbare bronnen te bladeren: DP, HDMI1, HDMI2. U kunt ook de automatische detectie configureren in het OSD-menu onder 'Auto-bron'.

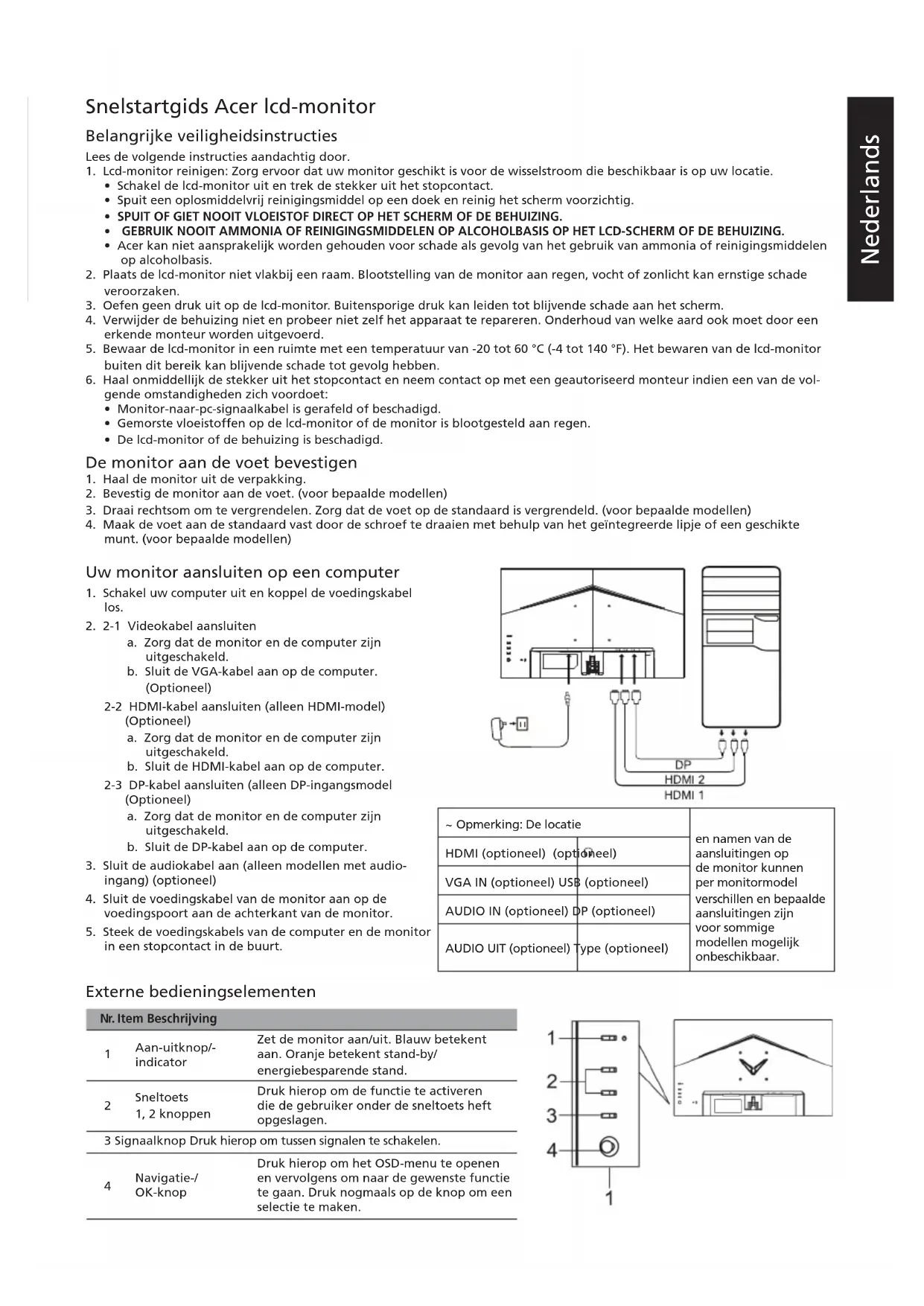

GEBRUIKSAANWIJZING QG241YP ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. LCD-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

Schakel de LCD-monitor uit en trek de stekker uit het stopcontact. - Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig. - SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING. - GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING. - Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

1. Plaats de LCD-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
2. Oefen geen druk uit op de LCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
3. Verwijder de behuizing niet en probeer niet het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
4. Bewaar de LCD-monitor in een ruimte met een temperatuur van -20 tot 60°C (-4 tot 140°F). Het bewaren van de LCD-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
5. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerde monteur indien een van de volgende omstandigheden zich voordoet:
6. Monitor-naar-pc-signaalkabel is gerafeld of beschadigd. Gemorste vloeistoffen op de LCD-monitor of de monitor is blootgesteld aan regen.
7. De LCD-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

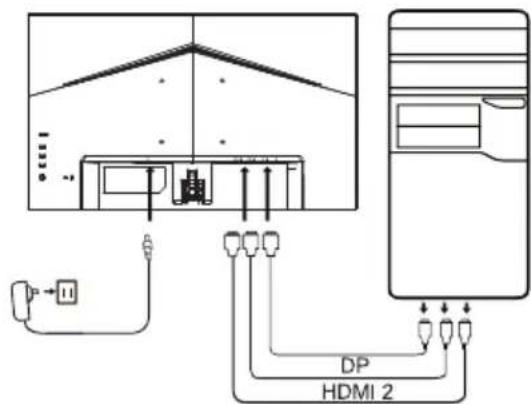

Uw monitor aansluiten op een computer

1. Schakel uw computer uit en koppel de voedingskabel los.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de VGA-kabel aan op de computer. (Optioneel)

2-2 HDMI-kabel aansluiten (alleen HDMI-model) (Optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de HDMI-kabel aan op de computer.

2-3 DP-kabel aansluiten (alleen DP-ingangsmodel) (Optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de DP-kabel aan op de computer.

1. Sluit de audiokabel aan (alleen modellen met audio-ingang) (optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

HDMI1

~ Opmerking: De locatie		en namev van de aansluitingen op de monitor kuren per monitormodel verschillen en bepalde aansluitingen zijn voor sommige modellen möglichk onbeschikkaar.
HDMI (optioneel) (optionel)
VGA IN (optioneel) USB (optionel)
AUDIO IN (optioneel) DP (optioneel)
AUDIO UIT (optioneel) Type (optioneel)

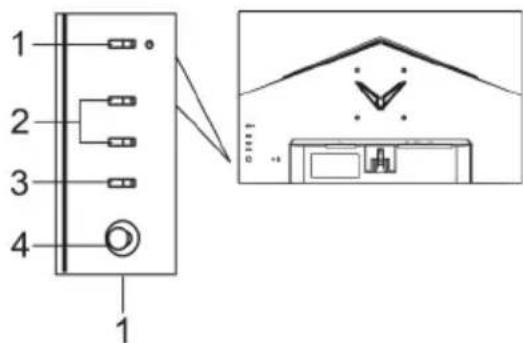

Externe bedieningselementen

Nr. Item Beschrijving
1	Aan-uitknop/indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets1, 2 knappen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heft opgeslagen.
3	Signaalknop Druk hierop om:tussen signalen te schakelen.
4	Navigatie/-OK-knop	Druk hierop om het OSD-menu te openen en verrolgens om maar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te make.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze LCD-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving:

Monitoren van Acer zijn bestemd voor video en visuele weergave van informatie verkregen van elektronische apparatuur.

Kennisgeving: Randapparatuur

Alleen randapparatuur (invoer-/uitvoerapparaten, terminals, printers, enz.) die gecertificeerd is om te voldoen aan de Klasse B-limieten, mag op deze apparatuur worden aangesloten. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden, kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panel	Aandrijfsystem TFT lcd-kleurenschem
	Grootte 23,8" B (60 cm)
	Pixelgrotte 0,275 mm (H) x 0,275 mm	(V)
	Helderheid 250 cd/m	2(typisch)
	Contrast 4000:1 (typisch)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Type beeldscherm	VA
	Horizontale freiagentie 53,96 - 183,15 KHz
	Verticale freiagentie 48 - 165 Hz
Kleuren 16,7M kleuren
Dot Clock		HDMI: 393,092 MHzDP: 393,092 MHz
Maximale resolutie		HDMI1: 1920x1080@144 Hz (HDMI1.4)HDMI2: 1920x1080@165 Hz (HDMI2.0)DP: 1920x1080@165 Hz
Plug en play VESA DDCCI/DDC2B
Energie-efficientieklasse A
*Jaarliks energieverbruik 29 (kWh) (voor een HDMI-model)
Energieverbruik (bij 200 eenheden)	Aan 20 W (standaard)
	Slaapmodus	0,5 W (standaard)
	Uit (stand-by)	0,4 W (standaard)
Ingangsconnector		DPHDMI x2
Ingang videosignaal		DPHDMI (alleen HDMI-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 527 mmVerticalaal: 296 mm
Voedingsbron		INGANG: 100 - 240 V - 50/60 Hz
Milieuoverwegingen		Bedrijsttemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijsvochtigheid: 20% tot 80%
Afmetingen		540,3 (B) x 412,1 (H) x 221,3 (D) mm
Gewicht		3,00 kg (netto)
Specifications mechanism		Kantelen: -5° tot +20°Zwenken: NeeVerstellen hoogte: NeeDraaien: NeeAfneembare voet: Ja
Externe bedieningselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2IngangMenu/Navigatie/OK
	Functies	HelderheidFreeSync PremiumVRBUltralage latenteVernieuwingst.RichtpunktTaalTime-out OSDDoorzlichtigkeitOSD vergrendelenIngangAutom. BronBreedbeeldmodusSneltoetstoewijzingDDC/CIHDMI zwartiveauSnelstartmodusInformatieAlle inst. Resetten
		Grijswaarden6-assige tint6-as verzadigenVolumeDempenOver Drive
Specifications können per regio en/of model verschillen.

Acer 1

a:

Dit apparaat voldoet aan de eisen voor Klasse B (volgens de normen voor digitale apparatuur).

jauunnuu

Dit apparaat voldoet aan deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Dit apparaat voldoet aan de Canadese ICES-003 norm voor Klasse B-apparatuur.

Dit apparaat voldoet aan de richtlijn 2014/30/EU.

A

Dus {a} {i + 1} = \frac{1}{2}\left( {{a} {i} - 1}\right)

y

Conformiteitsverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn:2014/30/EU

EN55032:2015 Class B

EN55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

LVD-richtlijn: 2014/35/EU

EN62368-1:2014+A11:2017

RoHS-richtlijn: 2011/65/EU

EN50581:2012

ErP-richtlijn: 2009/125/EG

Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2020.
