Typ produktu	Monitor Acer QG241YP
Velikost obrazovky	23,8 palce (60 cm)
Technologie panelu	VA (Vertical Alignment)
Maximální rozlišení	1920 x 1080 pixelů
Maximální obnovovací frekvence	165 Hz (HDMI 2.0 / DP)
Doba odezvy	1 ms (VRB)
Jas	250 cd/m² (typický)
Kontrast	4000:1 (typický)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Zobrazené barvy	16,7 milionů
Vstupní konektory	1x DisplayPort, 2x HDMI
Integrované reproduktory	2 x 2 W (volitelné)
Spotřeba elektřiny (zapnuto)	20 W (typický)
Spotřeba elektřiny (pohotovostní režim)	0,5 W (typický)
Třída energetické účinnosti	A
Napájení	100 - 240 V, 50/60 Hz
Rozměry (se stojanem)	540,3 x 412,1 x 221,3 mm
Hmotnost (netto)	3,00 kg
Náklon	-5° až +20°
Odnímatelná noha	Ano
Herní funkce	FreeSync Premium, VRB (Visual Response Boost), zaměřovač, počítadlo FPS
Podporované standardy	Plug & Play VESA DDCCI/DDC2B
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-20 °C až 60 °C
Údržba a čištění	Vypněte a odpojte, použijte měkký neabrazivní hadřík, vyhněte se kapalinám a přípravkům obsahujícím čpavek nebo alkohol

Často kladené otázky - QG241YP ACER

Jak vyčistit obrazovku monitoru?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí prostředek bez rozpouštědel na měkký hadřík (nestříkejte přímo na obrazovku) a jemně otřete. Nikdy nepoužívejte přípravky obsahující čpavek nebo alkohol.

Jaké kabely jsou dodávány s monitorem?

Návod uvádí, že kabely VGA, HDMI a DP jsou volitelné podle modelu. Obecně je monitor dodáván s kabelem HDMI nebo DP, podle zakoupené verze.

Jak nastavit parametry zobrazení (OSD)?

Stiskněte tlačítko 'Menu' (nebo Navigace/OK) na zadní straně monitoru pro otevření obrazového menu. Pomocí navigačních tlačítek procházejte možnosti jako Jas, Kontrast, Režim obrazu atd.

Jaké je doporučené nativní rozlišení?

Nativní rozlišení je 1920 x 1080 pixelů. Pro optimální kvalitu nastavte počítač na toto rozlišení a obnovovací frekvenci 144 Hz nebo 165 Hz podle použitého portu.

Podporuje monitor FreeSync?

Ano, monitor je kompatibilní s FreeSync Premium. Pro aktivaci použijte kabel DisplayPort nebo HDMI (verze 2.0) a zapněte tuto možnost v menu OSD i v nastavení grafické karty.

Lze monitor upevnit na rameno VESA?

Noha je odnímatelná, ale rozměry VESA nejsou specifikovány. Obecně monitory Acer této řady používají upevnění VESA 100x100 mm. Zkontrolujte v návodu nebo zkuste nohu sundat pro potvrzení.

Co dělat, když je obraz rozmazaný nebo deformovaný?

Zkontrolujte, zda je rozlišení počítače nastaveno na 1920x1080 (Full HD). Ujistěte se, že je video kabel správně zapojený a v dobrém stavu. Můžete také resetovat nastavení v menu OSD (volba 'Resetovat všechna nastavení').

Jak aktivovat režim úspory energie?

Monitor se automaticky přepne do pohotovostního režimu (0,5 W) po době nečinnosti. Můžete také nastavit zpoždění v menu OSD pod 'Zpoždění OSD' nebo nastavit počítač, aby vypínal obrazovku.

Co dělat, když se monitor nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojený do monitoru i do funkční zásuvky. Zkuste jiný napájecí kabel. Pokud je kontrolka napájení oranžová, monitor je v pohotovostním režimu: stiskněte tlačítko napájení.

Jak změnit vstupní zdroj?

Stiskněte tlačítko 'Vstup' (tlačítko 3 na spodní straně monitoru) pro procházení dostupných zdrojů: DP, HDMI1, HDMI2. Můžete také nakonfigurovat automatické rozpoznání v menu OSD pod 'Automatický zdroj'.

NÁVOD K OBSLUZE QG241YP ACER

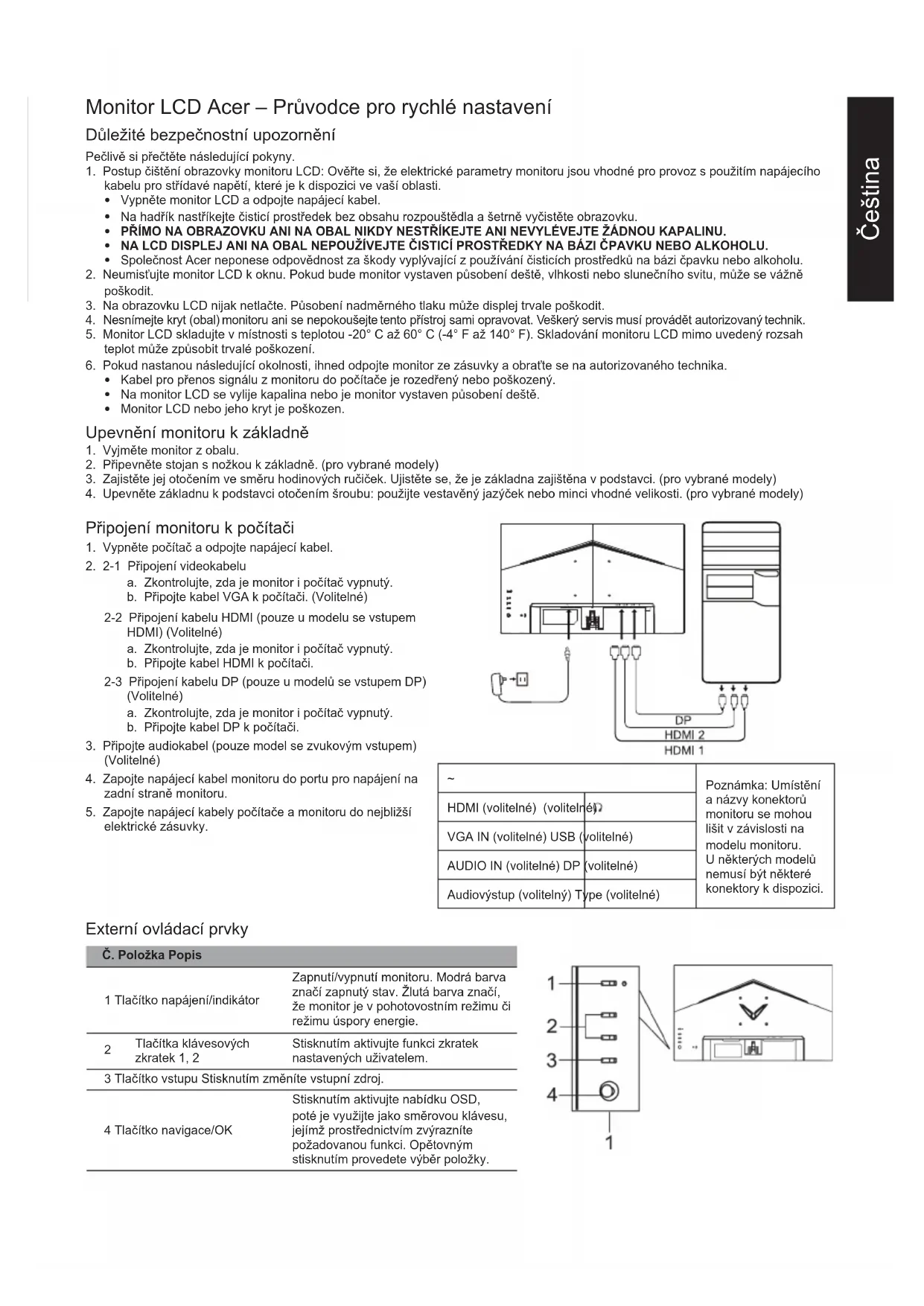

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nikdy netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je roztřepený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

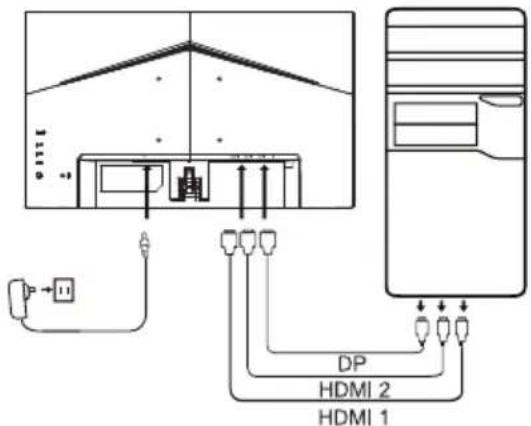

Připojení monitoru k počítači

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. (Volitelné)

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (Volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-3 Připojení kabelu DP (pouze u modelů s výstupem DP) (Volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojte audiokabel (pouze model se zvukovým vstupem) (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

~		Poznanka: Umistěné a názykonektoru monitoru se mohou lišit v závislosti na modelu monitoru. U některych modelu nemusi byt některé konektory k dispozici.
HDMI (volitelné) (volitelné)
VGA IN (volitelné) USB (volitelné)
AUDIO IN (volitelné) DP (volitelné)
Audiovystup (volitelný) Type (volitelné)

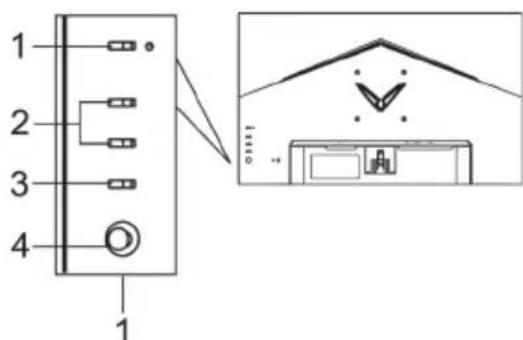

Externí ovládací prvky

C. Položka Popis

1	Tlačitko napájení/indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavenych uživatelem.
3	Tlačitko vtupu Stisknutím změníté vtupní zdroj.
4	Tlačitko navigace/OK	Stisknutím aktivujte nabidku OSD, potě je využijte jako směrovou klávesu, jejímž prostřednictvím zvyrajníté požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění:

Monitor Acer je určen k zobrazování videa a vizuálních informací získaných z elektronických zařízení.

Upozornění: Periferní zařízení

K tomuto zařízení lze připojit pouze periferní zařízení (výstupní a vstupní zařízení, terminály, tiskárny, atd.), která jsou certifikována a která vyhovují omezením pro zařízení třídy B. Při používání necertifikovaných periferních zařízení bude s velkou pravděpodobností docházet k rušení příjmu rozhlasového a televizního vysílání.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Likvidace vyřazených zařízení uživatelů v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Tříděné a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevný LCD TFT
	Veilkost 23,8" širokoúhlý format (60 cm)
	Rozteč pixelu 0,275 × 0,275 mm (horizo tálně × vertikálně)
	Jas 250 cd/m	2(typák)
	Kontrast 4 000:1 (typicky)
	Ühel sledovány 178" (horizontal) 178" (vertíkalně) (CR=10)
	Doba odežvy 1 ms (VRB)
	Typ panelu VA
	Horizontal frekvence 53,96-183,15 kHz
	Vertíkalní frekvence 48-165 Hz
Barva zobrazení 16,7 mil. barev
Frekvence bodů		HDMI: 393,092 MHzDP: 393,092 MHz
Maximálí rožlěsení		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třida energetické efektivity A
* Ročné spotřeba energie 29 (kWh) (pro model se vystupem HDMI)
Spotřeba energie (při jsu 200 nitú)	Režim Zapnuto 20 W (typicky)
	Režim spánku	0,5 W (typicky)
	Režim Vypnuto (pohotovostnì)	0,4 W (typicky)
Konektor vystupu		DP2×HDMI
Vystupní videosignál		DPHDMI (pouze model se vystupem HDMI) (volitelné)
Reproduktory		2 W x 2 (pouze models audio vystupem) (volitelné)
Maximálné velkost obrazovky		Horizontal: 527 mmVertical: 296 mm
Zdroj napájení		VSTUP: 100-240 V-50/60 Hz
Podminky okolniho prostředí		Provozníteplata: 0 °C až 40 °CSkladovací teplata: -20° až 60 °CSProvoznívzhost: 20 % až 80 %
Rozměry		540,3 (S) x 412,1 (V) x 221,3 (H) mm
Hmotnost (cistá) 3,00 kg (cistá)
Technické údaje mechanismu		Nakloněné: -5° až +20°Otáčné: NeNastaveni výšky: NeOtočné: NeOdnímatelní stojan: Ano
Externí ovládací pvky	Spinače a tlačítka	Tlačítko napájeníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKostrastModré světloPosileni ČernéACMHDRSuper ostrostGammaTeplata barevRežímyBarevný ProstorRežim stupní šedi6osý odstin6osá sytostHlasitostZtulmitOverdrive
		FreeSync PremiumVRBUltra nízká latenceObnovovaci frekvenceZaměfovačJazykČasový limit nabídky na obrazovceTransparentnostZámek OSDVstupAutomatická detekce signaú ze zdrojúŠirokouhlý režimPridělení horkych kiávesDDC/CIUroveř Černé HDMIRežim rychlého spuštěniInformaceResetoval všechna nastavení
Specifikace se u Jednotlivých modelu a v rúzných oblastech liši.

Důležité bezpečnostní pokyny

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení obrazového kabelu

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte kabel VGA k počítači. (Volitelné)

2-2 Připojte kabel HDMI (pouze model se vstupem HDMI) (Volitelné)

a. Ujistěte se, že je monitor i počítač VYPNUTÝ. b. Připojte kabel HDMI k počítači.

2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné)

~ Poznámka: Umiestrenie a		názvy zásuviek na monitore saMZU loSIt v závislosti od modelu monitora a niektoré zásuvky nemusia byt' na niektorych modeloch k disposzífii.
HDMI (volitěné) (volite hě)
VGA IN (volitěné) USB (volitěné)
AUDIO IN (volitěné) DP (volitěné)
VYSTUP ZVUKU (volitěné)	Type (volitěné)

Vnější ovladače

C. Položka Popis

Předpisy a bezpečnostní upozornění

V rámci prevence před poškozením nezdvihajte monitor za jeho podstavec.
