QG241YP - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	Monitorius Acer QG241YP
Ekrano dydis	23,8 colio (60 cm)
Ekrano technologija	VA (Vertical Alignment)
Maksimali raiška	1920 x 1080 pikseliai
Maksimalus atnaujinimo dažnis	165 Hz (HDMI 2.0 / DP)
Atsako laikas	1 ms (VRB)
Ryškumas	250 cd/m² (tipinis)
Kontrastas	4000:1 (tipinis)
Žiūrėjimo kampas	178° horizontalus / 178° vertikalus
Rodomos spalvos	16,7 milijonų
Įvesties jungtys	1 x DisplayPort, 2 x HDMI
Integruoti garsiakalbiai	2 x 2 W (neprivalomi)
Elektros suvartojimas (veikiant)	20 W (tipinis)
Elektros suvartojimas (budėjimo režime)	0,5 W (tipinis)
Energinio efektyvumo klasė	A
Maitinimas	100 - 240 V, 50/60 Hz
Matmenys (su stovu)	540,3 x 412,1 x 221,3 mm
Grynasis svoris	3,00 kg
Pakreipimas	-5° iki +20°
Nuimama kojelė	Taip
Žaidimų funkcijos	FreeSync Premium, VRB (Visual Response Boost), taikiklis, FPS skaitiklis
Palaikomos jungtys	Plug & Play VESA DDCCI/DDC2B
Darbo temperatūra	0 °C iki 40 °C
Laikymo temperatūra	-20 °C iki 60 °C
Priežiūra ir valymas	Išjunkite ir atjunkite, naudokite minkštą neabrazyvinį audinį, venkite skysčių ir amoniako ar alkoholio turinčių priemonių

Dažnai užduodami klausimai - QG241YP ACER

Kaip valyti monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valiklį be tirpiklių ant minkšto audinio (nepurkškite tiesiai ant ekrano) ir švelniai nuvalykite. Niekada nenaudokite amoniako ar alkoholio turinčių priemonių.

Kokie kabeliai pateikiami su monitoriumi?

Instrukcijoje nurodyta, kad VGA, HDMI ir DP kabeliai yra neprivalomi pagal modelį. Paprastai monitorius pateikiamas su HDMI arba DP kabeliu, priklausomai nuo įsigytos versijos.

Kaip nustatyti ekrano parametrus (OSD)?

Paspauskite mygtuką 'Meniu' (arba Navigacija/OK) monitoriaus gale, kad atidarytumėte ekrano meniu. Naudokite naršymo mygtukus, kad peržiūrėtumėte parinktis, pvz., Ryškumas, Kontrastas, Vaizdo režimas ir kt.

Kokia rekomenduojama gimtoji raiška?

Gimtoji raiška yra 1920 x 1080 pikselių. Norėdami gauti optimalią kokybę, nustatykite kompiuterį į šią raišką ir atnaujinimo dažnį 144 Hz arba 165 Hz, priklausomai nuo naudojamo prievado.

Ar monitorius palaiko FreeSync?

Taip, monitorius yra suderinamas su FreeSync Premium. Norėdami jį aktyvuoti, naudokite DisplayPort arba HDMI (2.0 versija) kabelį ir įjunkite parinktį OSD meniu bei vaizdo plokštės nustatymuose.

Ar galima pritvirtinti monitorių prie VESA rankos?

Kojelė yra nuimama, tačiau VESA matmenys nenurodyti. Paprastai šios serijos Acer monitoriai naudoja VESA 100x100 mm tvirtinimą. Patikrinkite instrukcijoje arba pabandykite nuimti kojelę, kad patvirtintumėte.

Ką daryti, jei vaizdas neryškus arba iškraipytas?

Patikrinkite, ar jūsų kompiuterio raiška nustatyta į 1920x1080 (Full HD). Įsitikinkite, kad vaizdo kabelis yra tinkamai prijungtas ir geros būklės. Taip pat galite atkurti nustatymus OSD meniu (parinktis 'Atkurti visus nustatymus').

Kaip įjungti energijos taupymo režimą?

Monitorius automatiškai persijungia į budėjimo režimą (0,5 W) po neveiklumo laikotarpio. Taip pat galite nustatyti delsą OSD meniu skiltyje 'OSD delsos laikas' arba sukonfigūruoti kompiuterį, kad išjungtų ekraną.

Ką daryti, jei monitorius neįsijungia?

Patikrinkite, ar maitinimo laidas yra tinkamai prijungtas prie monitoriaus ir veikiančio elektros lizdo. Išbandykite kitą maitinimo laidą. Jei maitinimo indikatorius yra oranžinis, monitorius yra budėjimo režime: paspauskite maitinimo mygtuką.

Kaip pakeisti įvesties šaltinį?

Paspauskite mygtuką 'Įvestis' (3 mygtuką monitoriaus apačioje), kad peržiūrėtumėte galimus šaltinius: DP, HDMI1, HDMI2. Taip pat galite konfigūruoti automatinį aptikimą OSD meniu skiltyje 'Automatinis šaltinis'.

NAUDOJIMO INSTRUKCIJA QG241YP ACER

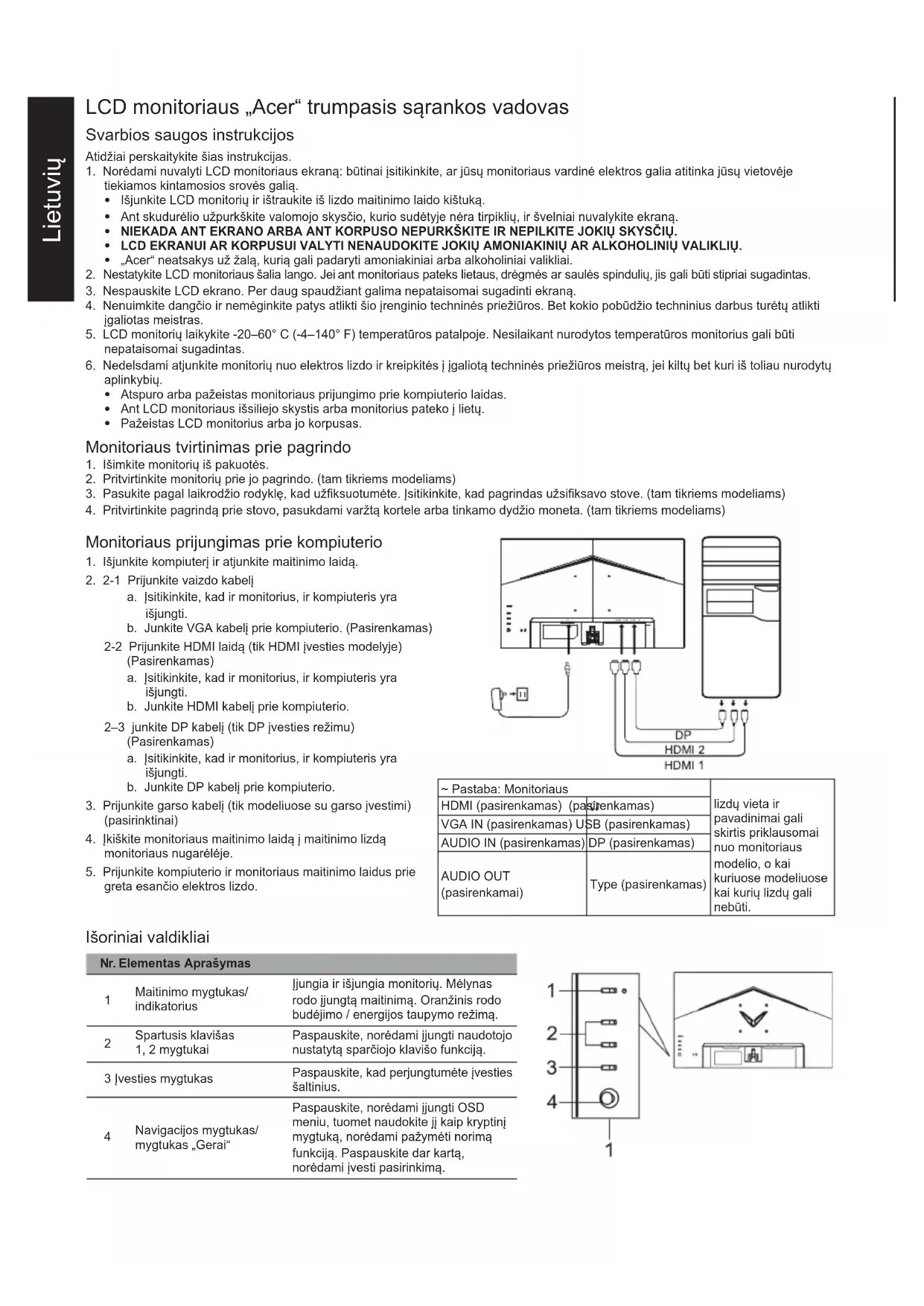

LCD monitoriaus „Acer“ trumpasis savininko vadovas

Svarbios saugos instrukcijos

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtą kortele arba tinkamo dydžio moneta. (tam tikriems modeliams)

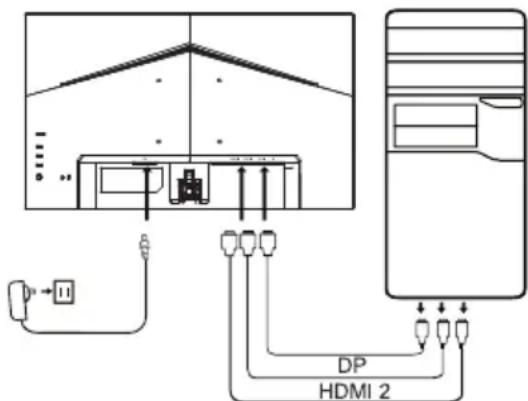

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. junkite VGA kabelį prie kompiuterio. (Pasirenkamas)

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje) (Pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite HDMI kabelį prie kompiuterio.

2-3 junkite DP kabelį (tik DP įvesties režimu) (pasirenkama)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite DP kabelį prie kompiuterio.

1. Prijunkite garso kabelį (tik modeliuose su garso įvestimi) (pasirinktinai)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

HDMI 1

~ Pastaba: Monitoriaus		lizdu vieta ir pavadinimai gali skirtis prikausomai nuo monitoriaus modelio, o kai kuriuose modeliuose kai kuriu lizdu gali nebūti.
HDMI (pasirenkamas)	(pasirenkamas)
VGA IN (pasirenkamas)	USB (pasirenkamas)
AUDIO IN (pasirenkamas)	DP (pasirenkamas)
AUDIO OUT (pasirenkamai)	Type (pasirenkamas)

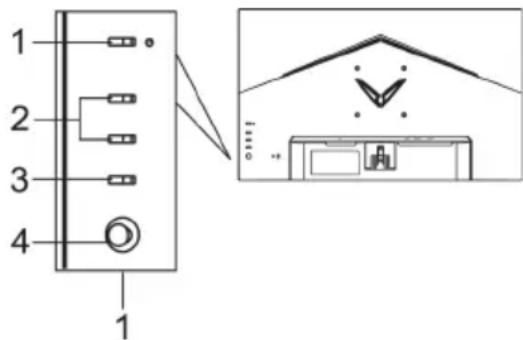

Išoriniai valdikliai

Nr. Elementas Aprašymas

1	Maitinimo mygtukas/ indicatorius	Jungia ir išjungia monitoriu. Mélynas rodo ijungta maitinima. Oranžinis rodo budèjimo / energijos taupymo režimä.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami ijungti naudotojo nustatyta sparčiojo klavišo funkcija.
3	Ivesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacijos mygtukas/ mygtukas „Gerali"	Paspauskite, norédami ijungti OSD menuiu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažyméti norimafunkcija. Paspauskite dar karta, norédami jvesti pasirinkima.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas laikantis šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• Prijunkite prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• Kreipkitės pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas:

Monitorius „Acer“ skirtas vaizdo įrašų bei iš elektroninių įrenginių ir prietaisų gautos vaizdinės informacijos rodymui.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktų ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEM TFT spalvinis LCD
	Dydis 23,8 col. pločio (60 cm)
	Vaizdo tašku dydis 0,275 mm (H) × 0,275 mm (V)
	Ryškumas 250 cd/m	2 (jprastas)
	Kontrastas 4000:1 (tipiškai)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Alsako trukmě 1 ms (VRB)
	Plokstès tipas VA
	Horizontalusis dažnis 53,96-183,15 KHz
	Vertikalusis dažnis 48-165 Hz
Ekrano spalvos 16,7 M spalvos
Tašku dažnis		HDMI: 393,092 MHzDP: 393,092 MHz
Didžiausia skiriamoji geba		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klase A
* Energijos sānaudos per metus 29 (kWh) (HDMI jvesties modelii)
Energijos sānaudos (esant 200 nitu)	Ijungimo režimu 20 W (jprastos)
	Miego režimu	0,5 W (jprastos)
	Išjungties režimas (parengties / budèjimo)	0,4 W (jprastos)
Ivesties jungtis		DPHDMI x2
Valzdo jvesties signalas		DPHDMI (tik HDMI jvesties modelyje) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
Didžiausias ekrano dydis		Horizontalaiia: 527 mmVertikalai: 296 mm
Maitinimo šaltinis:		IVESTIS: 100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 0-40°C Saugojimo temperatūr: -20-60°C Naudojimo drègmé: 20-80%
Matmenys		540,3 (P) x 412,1 (A) x 221,3 (G) mm
Svoris (grynasis)		3,00 kg (grynasis)
Mechanizmū techniniali duomenys		Pakreplimas: nuo -5° iki +20° Pasukimas: néraAukšćo regullavimas: néraSukimosi ašis: néraAtkabinamas kojos stovas: taip
Išorinali valdiklai	Jungiklai / mygtukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2
	Funkcjisos	RyškumasKrontrastasMélyna šviësaJuudos spavos akcentavimas ACMHDRYpatingas ryškumasGamaSpalviné temperatureRežimaiSpalvu ErdveilPilkumo tonu režimas6 ašiu atpalvis6 ašiu grynissGarsumasNutildytGreitlinimas
Specifikacijos priklauso nuo modelio ir (arba) regiono.
