Termék típusa	Acer QG241YP monitor
Képernyő mérete	23,8 hüvelyk (60 cm)
Panel technológia	VA (Vertical Alignment)
Maximális felbontás	1920 x 1080 pixel
Maximális frissítési frekvencia	165 Hz (HDMI 2.0 / DP)
Válaszidő	1 ms (VRB)
Fényerő	250 cd/m² (tipikus)
Kontraszt	4000:1 (tipikus)
Látószög	178° vízszintes / 178° függőleges
Megjelenített színek	16,7 millió
Bemeneti csatlakozók	1 x DisplayPort, 2 x HDMI
Beépített hangszórók	2 x 2 W (opcionális)
Áramfogyasztás (üzem)	20 W (tipikus)
Áramfogyasztás (készenlét)	0,5 W (tipikus)
Energiahatékonysági osztály	A
Tápellátás	100 - 240 V, 50/60 Hz
Méretek (talppal)	540,3 x 412,1 x 221,3 mm
Nettó tömeg	3,00 kg
Dönthetőség	-5° és +20°
Kivehető talp	Igen
Játék funkciók	FreeSync Premium, VRB (Visual Response Boost), célkereszt, FPS számláló
Támogatott funkciók	Plug & Play VESA DDCCI/DDC2B
Üzemi hőmérséklet	0 °C - 40 °C
Tárolási hőmérséklet	-20 °C - 60 °C
Karbantartás és tisztítás	Kapcsolja ki és húzza ki a tápkábelt, használjon puha, nem koptató kendőt, kerülje a folyadékokat és az ammónia- vagy alkohol alapú termékeket.

Gyakran ismételt kérdések - QG241YP ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítószert egy puha kendőre (ne közvetlenül a képernyőre), és óvatosan törölje le. Soha ne használjon ammónia- vagy alkohol alapú termékeket.

Milyen kábelek járnak a monitorhoz?

A használati utasítás szerint a VGA, HDMI és DP kábelek a modelltől függően opcionálisak. Általában a monitort HDMI vagy DP kábellel szállítják a megvásárolt verziótól függően.

Hogyan állítsam be a megjelenítési paramétereket (OSD)?

Nyomja meg a 'Menu' (vagy Navigation/OK) gombot a monitor hátulján a képernyőn megjelenő menü megnyitásához. Használja a navigációs gombokat az olyan lehetőségek közötti böngészéshez, mint a Fényerő, Kontraszt, Kép mód stb.

Mi az ajánlott natív felbontás?

A natív felbontás 1920 x 1080 pixel. Az optimális minőség érdekében állítsa a számítógépét erre a felbontásra és a használt porttól függően 144 Hz vagy 165 Hz frissítési frekvenciára.

A monitor támogatja a FreeSync-et?

Igen, a monitor kompatibilis a FreeSync Premium funkcióval. Aktiválásához használjon DisplayPort vagy HDMI (2.0 verzió) kábelt, és kapcsolja be az opciót az OSD menüben, valamint a grafikus kártya beállításaiban.

Felszerelhető a monitor VESA karra?

A talp kivehető, de a VESA méretek nincsenek feltüntetve. Általában az Acer monitorok ebben a kategóriában VESA 100x100 mm rögzítést használnak. Ellenőrizze a használati utasításban, vagy próbálja meg eltávolítani a talpat a megerősítéshez.

Mit tegyek, ha a kép homályos vagy torz?

Ellenőrizze, hogy a számítógép felbontása 1920x1080 (Full HD) legyen. Győződjön meg róla, hogy a videokábel megfelelően csatlakozik és jó állapotban van. Az OSD menüben is visszaállíthatja a beállításokat ('Összes beállítás visszaállítása' opció).

Hogyan aktiváljam az energiatakarékos módot?

A monitor inaktivitás után automatikusan készenléti módba kapcsol (0,5 W). Az OSD menüben az 'OSD időzítő' alatt beállíthatja az időt, vagy beállíthatja a számítógépet a képernyő kikapcsolására.

Mit tegyek, ha a monitor nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e a monitorhoz és egy működő hálózati csatlakozóaljzathoz. Próbáljon ki egy másik tápkábelt. Ha a tápellátás jelzőfénye narancssárga, a monitor készenléti üzemmódban van: nyomja meg a bekapcsológombot.

Hogyan változtassam meg a bemeneti forrást?

Nyomja meg az 'Entrée' gombot (a monitor alján lévő 3-as gomb) a rendelkezésre álló források közötti váltáshoz: DP, HDMI1, HDMI2. Az OSD menüben az 'Auto forrás' alatt beállíthatja az automatikus érzékelést.

HASZNÁLATI ÚTMUTATÓ QG241YP ACER

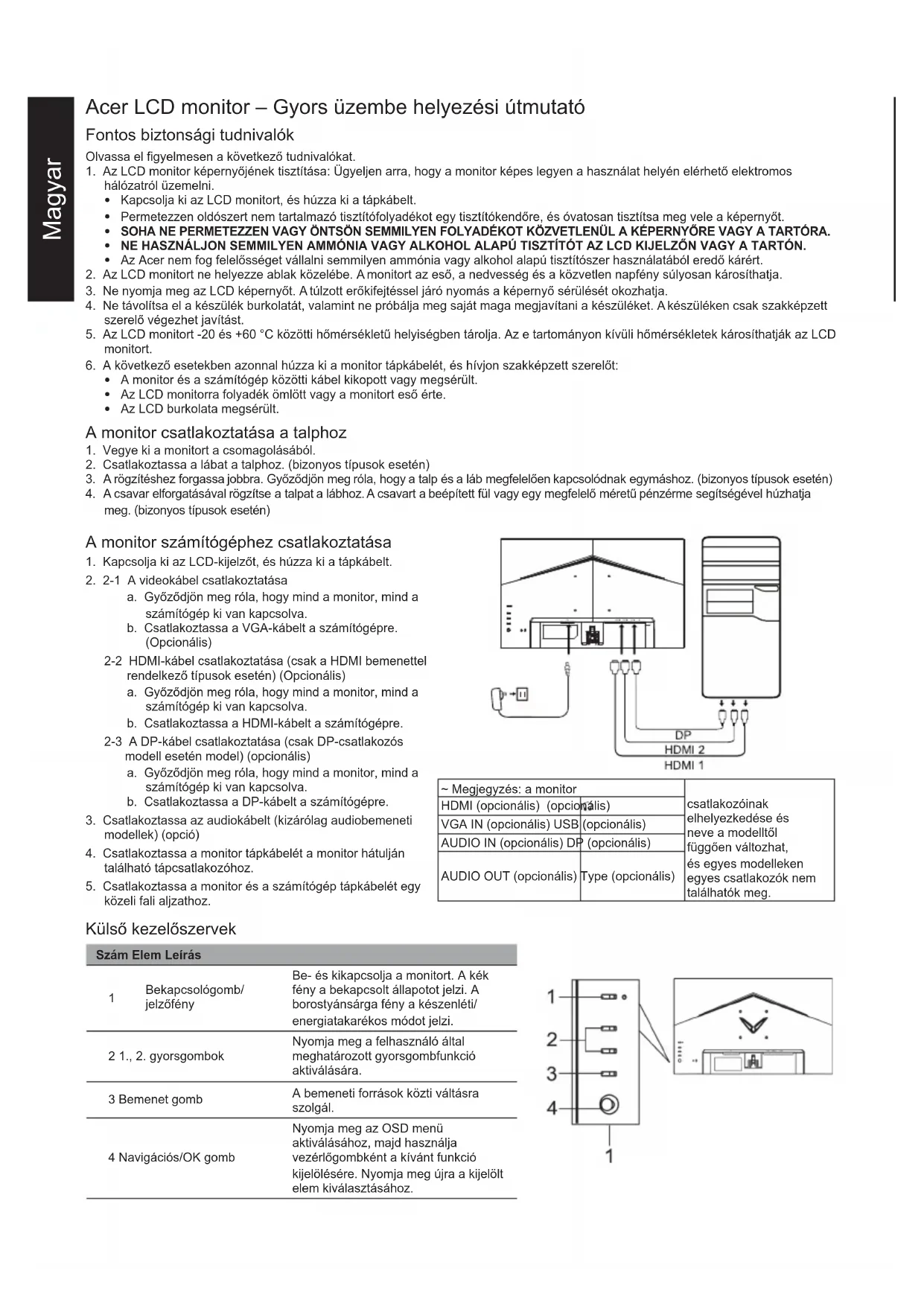

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. - Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMEZZEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA. - NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN. - Az Acer nem vállal felelősséget semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.

1. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
2. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
3. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
4. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
5. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
6. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
7. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
8. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

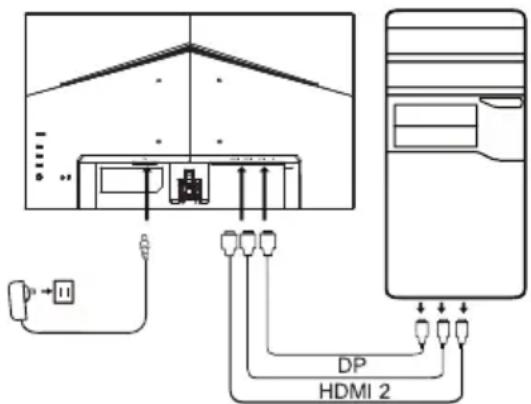

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA-kábelt a számítógépre. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (opció)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

HDMI 1

~ Megjegyzés: a monitor		csatlakozóinak elhelyezkedésé és neve a modellől fuggöen változhat, és egyes modelleken egyes csatlakozók nem találhatők meg.
HDMI (optionalis) (optionalis)
VGA IN (optionalis) USB (optionalis)
AUDIO IN (optionalis) DP (optionalis)
AUDIO OUT (optionalis)	Type (optionalis)

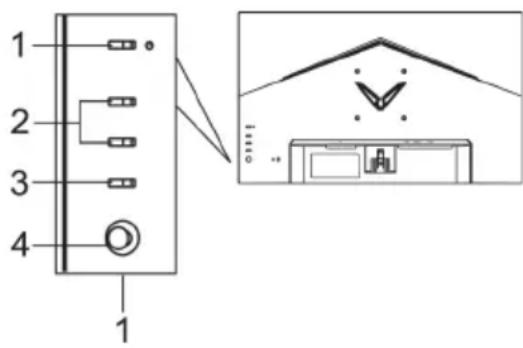

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitort. A kék fény a bekapsolt öllapotot jelzi. A borostyánsárga fény a készenléti/ energiaatakárékos módot jelzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb	A bemeneti forráskok kőzti valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menu aktiválásához, majd használjá gezérólşombként a kivist funkció kijelölésére. Nyomja meg újra a kijelöl't element kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. - Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaügyi termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés:

Az Acer monitor az elektronikus eszközökből érkező videók és információk vizuális megjelenítésére szolgál.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskor történő begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajlorendszer Színes TFT LCD
	Méret 23,8" Szé (60 cm)
	Képpontmérêl 0,275 mm (vizszintes)	0,275 mm (fuggöleges)
	Fényerő 250 cd/m	2 (Tipikus)
	Kontraszt 4000:1 (Tipikus)
	Betekintési szög 178" (vizszintes) 178" (fuggöleges) (CR=10)
	Válaszidő 1 ms (VRB)
	Panellipus VA
	Vizszintes frekvencia 53,96 - 183,15 kHz
	Fuggöleges frekvencia 48 - 165 Hz
Megjelenithető színek 16,7 M szín
Videoórajel		HDMI: 393,092 MHzDP: 393,092 MHz
Maximális felbontás		HDMI1: 1920×1080@144 Hz (HDMI1.4)HDMI2: 1920×1080@165 Hz (HDMI2.0)DP: 1920×1080@165 Hz
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besoroláns A
* Éves energiafogyasztás 29 (kWh) (a HDMI bemenettel rendelkező tipus esetén)
Energiafogyasztás (200 nit fényerő mellett)	Bekapcsolt állapot	20 W (jellemző)
	Alvó állapot	0,5 W (jellemző)
	Kikapcsolt üzemmod (készenlét)	0,4 W (jellemző)
Bemeneti csatlakozó		DPHDMI x2
Bemeneti videoejel		DPHDMI (csak a HDMI bemenettel rendelkező tipusnál) (optional)
Hangszörök		2 W × 2 (Csak az audiobemenetell rendelkező tipusok esetén) (optional)
Maximális képernyőmér		Vizszintesen: 527 mmFuggölegesen: 296 mm
Áramforrás		BEMENET: 100-240 V~ 50/60 Hz
Környezetre vonatkozó követelmények:		Müködési homérséklet: 0-40 °CTárolás hörmeréklet: -20-60 °CMüködési párartalom: 20-80%
Méreetek		540,3 (sze) × 412,1 (ma) × 221,3 (mé) mm
Tõmeg (nettó)		3,00 kg (nettó)
Mechanikai jellemző		Dölés: -5° és +20° közöttElfordlás: NemMagassagbeälllás: NemElfordlható: NemLevehető talp: Igen
Külső kezelöszervek	Kapcsoló/gombok	Bekapcsológomb1.gyorsgomb2.gyorsgomb
	Funkciok	FényerőKontrasztkéféNySölét elénkitéseACMHDRSzuper élességGammaSzinhömsékletMódokSzinteret HasználáSzürkáarnyalatos mód6 tengelyes szinámyalat6 tengelyes teilitettsgHangerőNémításTühlajtás
A műszaki adatok tipuskontént és/vagy régiónkét altérdőeket lehetnek.
