ПОСІБНИК КОРИСТУВАЧА K242HYLB ACER

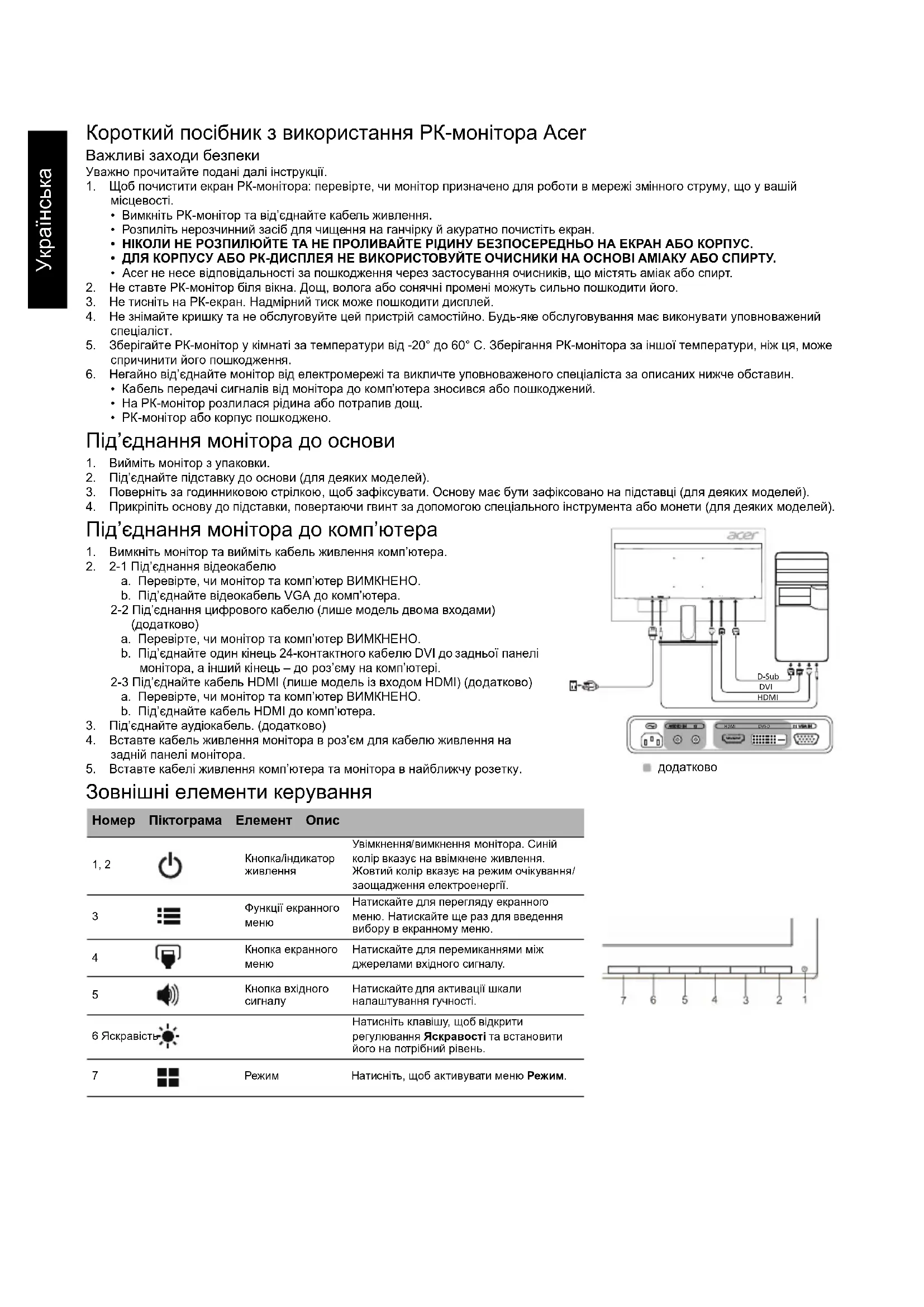

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Щоб почистити екран РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асер не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.
5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

- Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

- На РК-монітор розлилася рідина або потрапив дощ.

- РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

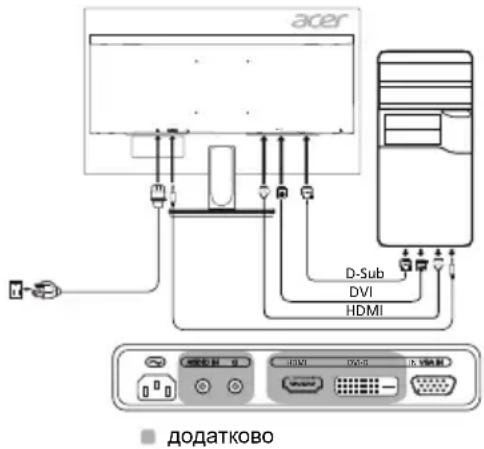

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднання відеокабелю

Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте відеокабель VGA до комп'ютера.

2-2 Під'єднання цифрового кабелю (лише модель двома входами) (додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте один кінець 24-контактного кабелю DVI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

2-3 Під'єднайте кабель HDMI (лише модель із входом HDMI) (додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель HDMI до комп'ютера.

1. Під'єднайте аудіокабель. (додатково)

2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.

3. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.

Зовнішні елементи керування

Номер	Піктограма	Елемент	Опис
1, 2		Кнопка/індикатор живлення	Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення.Жовтий колір вказує на режим очікування/заощадження електроенергії.
3		Функції екранного меню	Натискайте для перегляду екранного меню. Натискайте ще раз для введення вибору в екранному меню.
4		Кнопка екранного меню	Натискайте для перемиканнями між джерелами вхідного сигналу.
5		Кнопка вхідного сигналу	Натискайте для активації шкали налаштування гучності.
6 Яскравість			Натисніть клавішу, щоб відкрити регулювання Яскравості та встановити його на потрібний рівень.
7		Режим	Натисніть, щоб активувати меню Режим.

acer D-Sub DVI HDMI ДОДАТКОВО

7 6 5 4 3 2 1

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій проїшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. Експлуатація цього пристрою може здійснюватися за умови дотримання таких двох вимог: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Для користувачів у Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT РК-екран
	Розмір 23,8"W (60 см)
	Крок піксела	0,2745 мм (по горизонталі) x 0,2745 мм (по вертикалі)
	Яскравість	250 кд/м ^2 (типова)
	Контрастність	100 000 000:1 макс. (ACM)
	Кут огляду	178° (по горизонталі) 178° (по вертикалі) (CR=10)
	Час відповіді	4 мс (G to G)
	Тип панелі VA
	Відео	Аналоговий інтерфейс R, G, B
	Частота рядків 31–83 kHz
	Частота кадрів 56–76 Hz
Відображувані кольори		16,7 тис. кольорів
Синхросигнал для відтворення зображень на растровому дисплеї		VGA/HDMI: 170 MHzDVI: 165 MHz
Максимальна роздільна здатність		1920 x 1080 при 60 Hz
Plug & Play VESA DDCCI/DDC2B
Клас енергозбереження В
*Щорічне споживання енергії		38 (кВт/год.) (для моделі із входом HDMI)
Споживання живлення (за 200 ніт)	Режим увімкнення	21 W (типово)
	Режим сну	0,5 W (типово)
	Режим вимкнення	0,35 W (типово)
Вхідний роз'єм		D-SubDVI-D 24-контактний (лише модель із двома входами) (додатково)HDMI (лише модель із входом HDMI) (додатково)
Вхідний відеосигнал		Аналоговий: 0,7 Vp-p (стандарт), 75 OHM, позитивнийЦифровий сигнал (лише модель із двома входами) (додатково)HDMI (лише модель із входом HDMI) (додатково)
Динаміки		2 W x 2 (додатково)
Максимальний розмір екрана		По горизонталі: 534,74 ммПо вертикалі: 313,26 мм
Джерело живлення		100–240 V, 50/60 Hz
Умови навколишнього середовища		Температура експлуатації: від 0° до 40°CТемпература зберігання: від -20° до 60°CРівень вологості для експлуатації: 20–80%
Розміри		539,9 (Ш) x 409,4 (В) x 207,4 (Г) мм
Вага (вага нетто)		3,91 кг (нетто)
Технічні характеристики механізму		Нахил: від -5 до +25° (лише в найвищій точці може бути запропоновано 25 градусів нахилу для кута нахилу)Поворот: НіРегулювання висоти: НіОбертання: НіЗнімна підставка: Так (знімна підставка із гвинтовим розмикачем)
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живленняМЕНЮ/ВВЕДЕННЯВхід	ГучністьЯскравістьРежим
	Функції	ЯскравістьКонтрастністьБлакитне світлоАСМПоложення по горизонталі (лише модель з аналоговим входом)Положення по вертикалі (лише модель з аналоговим входом)Фокусування (лише модель з аналоговим входом)Годинник (лише модель з аналоговим входом)Автоматичне налаштування (лише модель з аналоговим входом)Гамматемпература кольоруРежим sRGB6-осьовий відтінок	6-осьова насиченістьГучністьМоваЧас очікування екранного менюВхідАвто джерелоПрискоренняПризначення гарячої клавішіШирокоекранний режимDDC/CIPежим швидкого запускуІнформація про дисплейСкинути всі налаштування
Усі технічні характеристики може бути змінено без попередження.

Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
