K242HYLB - Monitör ACER - Ücretsiz kullanım kılavuzu

Marka	Acer
Model	K242HYLB
Ürün Türü	LCD TFT-LED Monitör
Ekran Boyutu	23,8 inç (60 cm)
Maksimum Çözünürlük	1920 x 1080, 60 Hz
Parlaklık	250 cd/m²
Kontrast	100 000 000:1 maks (ACM)
Görüş Açısı	178° yatay / 178° dikey
Tepki Süresi	4 ms (gri'den gri'ye)
Panel Türü	VA
Giriş Konnektörleri	D-Sub, DVI-D (opsiyonel), HDMI (opsiyonel)
Dahili Hoparlörler	2 x 2 W (opsiyonel)
Güç Kaynağı	100-240 V, 50/60 Hz
Güç Tüketimi (Açık)	21 W (tipik)
Güç Tüketimi (Bekleme)	0,5 W (tipik)
Enerji Verimliliği Sınıfı	B
Boyutlar (G x Y x D)	539,9 x 409,4 x 207,4 mm
Net Ağırlık	3,91 kg
Eğim	-5° ila +25°
Ana İşlevler	OSD Menüsü, parlaklık, kontrast, ses, mod, kaynak, ACM, Over Drive ayarları vb.
Bakım ve Temizlik	Çözücü içermeyen yumuşak bir bez kullanın; sıvıyı ekrana püskürtmeyin; amonyak ve alkolden kaçının.
Güvenlik	Yağmura veya neme maruz bırakmayın; kasayı açmayın; hasar durumunda yetkili bir teknisyene başvurun.
Onarılabilirlik	Çıkarılabilir ayak; yalnızca yetkili teknisyen tarafından onarım.
Genel Bilgiler	Tak ve Çalıştır VESA DDCCI/DDC2B; VESA duvar montajına uyumlu (belirtilmemiş).

Sık sorulan sorular - K242HYLB ACER

Acer K242HYLB monitörün ekranı nasıl temizlenir?

Ekranı temizlemek için monitörü kapatın ve güç kablosunu çıkarın. Çözücü içermeyen bir temizlik solüsyonuyla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sıvıyı asla doğrudan ekrana püskürtmeyin ve amonyak veya alkol bazlı ürünlerden kaçının.

Hangi güvenlik önlemlerine uyulmalıdır?

Monitörü yağmura veya güneşe maruz kalmaması için pencere yakınına koymayın. Ekrana basmayın ve kasayı çıkarmayın. Kablo hasar görmüşse veya su sıçramışsa, hemen fişini çekin ve yetkili bir teknisyene başvurun.

Monitör bir bilgisayara nasıl bağlanır?

Monitörü ve bilgisayarı kapatın. İki cihaz arasına video kablosunu (VGA, DVI veya HDMI) bağlayın. Ardından monitörün güç kablosunu takın ve her iki cihazı da açın. Monitör kaynağı otomatik olarak algılar.

Parlaklık ve kontrast nasıl ayarlanır?

OSD menüsünü açmak için monitörün işlev düğmesine basın. Gezinme tuşlarını kullanarak 'Parlaklık' veya 'Kontrast'ı seçin ve tercihinize göre ayarlayın. Onaylamak için 'Enter'a basın.

Güç açıldıktan sonra ekran siyah kalırsa ne yapmalı?

Güç kablosunun takılı olduğundan ve prizin çalıştığından emin olun. Video kablosunun doğru bağlandığından ve bilgisayarın açık olduğundan emin olun. Monitörün güç düğmesine basın. Işık turuncuysa, monitör bekleme modundadır; klavyede bir tuşa basın.

Monitörün güç tüketimi nedir?

Açık modda tüketim 21 W'dır (tipik). Bekleme modunda 0,5 W ve kapalı modda 0,35 W'tır. Enerji verimliliği sınıfı B'dir.

Monitör VESA duvar montajıyla uyumlu mu?

Kılavuz, VESA uyumluluğundan açıkça bahsetmez, ancak ayak çıkarılabilir ve duvar montajı genellikle Acer monitörlerde mümkündür. Montaj boyutları için Acer'ın resmi web sitesine bakın.

Giriş kaynağı nasıl değiştirilir?

Monitörün kontrol panelindeki 'Giriş' (veya 'Kaynak') düğmesine basın. Bir menü mevcut kaynakları (VGA, DVI, HDMI) gösterir. İstediğinizi seçin ve onaylamak için basın.

Görüntü veya renk sorunu durumunda ne yapmalı?

OSD menüsündeki 'Otomatik Ayarlama' işlevini kullanarak görüntüyü otomatik olarak ayarlayın. Ayrıca 'Ayarları Sıfırla' seçeneğiyle ayarları sıfırlayabilirsiniz. Sorun devam ederse, kabloları ve bilgisayar ayarlarını kontrol edin.

Tam kullanım kılavuzu nerede bulunur?

Tam kılavuz, notice-facile.com sitesinde veya Acer'ın resmi destek sitesinde ücretsiz PDF olarak mevcuttur. Ayrıca kılavuz sayfasından e-posta ile çeviri talep edebilirsiniz.

KULLANIM KILAVUZU K242HYLB ACER

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitor ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.

2. LCD monitorü kapatın ve güç kablosunun fişini çekin.

3. Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
4. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
5. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.

• LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.

1. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
2. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
3. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
4. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
5. Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fişini çekin ve yetkili bir teknisyeni arayın:

- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.

- LCD monitor ya da kasa zarar gordüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tomavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

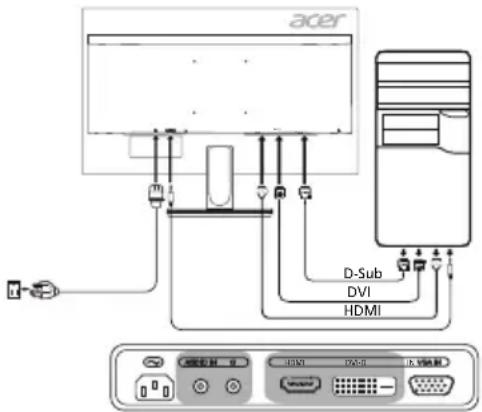

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisini çekin.

2. 2-1 Video Kablosunu Bağlayın
   a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
   b. VGA video kablosunu bilgisayara bağlayın.
   2-2 Dijital Kabloyu Bağlayın (Sadece Çift Girişli model) (İsteğe bağlı)
   a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
   b. 24-pimli DVI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.

2-3 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model) (İsteğe bağlı)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunu bilgisayara bağlayın.

1. Ses Kablosunu bağlayın. (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitorünüzün güç kablolarını yakındaki bir elektrik prizine takın.

isteğe bağlı

Harici kontroller

Numara	Simge	Öğe	Açıklama
1, 2		Güç düğmesi/göstergesi	Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.
3		O	OSD'yi görüntülemek için basın.OSD'de bir seçim girmek için tekrar basın.
4		G	Giriş kaynaklarını açıp kapatmak için basın.
5		Ses seviyesi düğmesi	Ses seviyesini kaydırma ölçeğini etkinleştirmek için basın.
6		P	Tuşa basarakParlaklık kontrolünü açın ve tercih seviyelize ayarlayın.
7		Mod	Mod menüsünü etkinleştirmek için basın.

|

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir.

Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alicı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alicıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta bağlıdır: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürücü Sistemi TFT Renkli LCD
	Boyut 23,8"W (60 cm)
	Piksel Aralığı	0,2745 mm (Y) x 0,2745 mm (D)
	Parlaklık	250 cd/m^2 (Tipik)
	Kontrast 100.000.000:1	Maks (ACM)
	Görülebilir Açı178° (Y) 178° (D) (CR=10)
	Tepki Süresi 4 ms (G - G)
	Panel Türü VA
	Video R, G, B Analog Arabirim
	Yatay Frekans 31 kHz - 83 kHz
	Dikey Frekans 56 - 76 Hz
Ekran Renkleri 16,7 M Renk
Dot Clock		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimum Çözünürlük 1920 x 1080 @ 60 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimliliği Sınıfı		B
*Yıllık Enerji Tüketimi		38 (kWh) (HDMI girişli Modeli İçin)
Güç Tüketimi (200 nit'te)	Açık Mod 21 W (Tipik)
	Uyku Modu	0,5 W (Tipik)
	Kapalı Mod	0,35 W (Tipik)
Giriş Bağlayıcısı		D-SubDVI-D 24 pim (Sadece Çift Girişli Model) (İsteğe bağlı)HDMI (Sadece HDMI Girişli Model) (İsteğe bağlı)
Giriş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PozitifDijital sinyal (Sadece Çift Girişli Model) (İsteğe bağlı)HDMI (Sadece HDMI Girişli Model) (İsteğe bağlı)
Hoparlörler		2 W x 2 (İsteğe bağlı)
Maksimum Ekran Büyüklüğü		Yatay: 534,74 mmDikey: 313,26 mm
Güç Kaynağı		100-240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcaklığı: 0° ila 40°CSaklama Sıcaklığı: -20° ila 60°CÇalışma Nem Aralığı: %20 ila %80
Boyutlar		539,9 (G) x 409,4 (Y) x 207,4 (D) mm
Ağırlık (N. W.)		3,91 kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° - +25° (Yükselme açısı için sadece en yüksek noktada 25 derecelik yaslanma sunulabilir)Dönüş: HayırBoy ayarlaması: HayırPivot: HayırAyrılabilir ayak noktası: Evet (Vidanın çıkarılmasıyla ayak ayrılabilir)
Harici kontroller	Anahtar/Düğmeler	Güç Düğmesi SES SeviyesiMENÜ/GİRİŞ ParlaklıkGiriş Mod
	İşlevler	Parlaklık 6 eks. Doygun.Kontrast Ses SeviyesiMavi Işık DilACMYatay Konum (sadece Analog girişli model) OSD Zaman AşımıDikey Konum (sadece Analog girişli model) GirişOtomatik KaynakOdak (sadece Analog girişli model) Aşırı HızSaat (sadece Analog girişli model) Kisayol AtamaOto. Yapılandırma (sadece Analog girişli model) Geniş ModGammaDDC/CIRenk Sıcaklığı Hızlı Başlt ModuRGB ModeEkran Bilgisi6 eks. TonTüm Ayarları Sıfırla
Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
