K242HYLB - Monitor ACER - Tasuta kasutusjuhend

Kaubamärk	Acer
Mudel	K242HYLB
Toote tüüp	LCD TFT-LED monitor
Ekraani suurus	23,8 tolli (60 cm)
Maksimaalne eraldusvõime	1920 x 1080 60 Hz juures
Heledus	250 cd/m²
Kontrastsus	100 000 000:1 max (ACM)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Reageerimisaeg	4 ms (hallist hallini)
Paneeli tüüp	VA
Sisendühendused	D-Sub, DVI-D (valikuline), HDMI (valikuline)
Sisseehitatud kõlarid	2 x 2 W (valikuline)
Toide	100–240 V, 50/60 Hz
Energiatarve (töörežiim)	21 W (tüüpiline)
Energiatarve (ooterežiim)	0,5 W (tüüpiline)
Energiatõhususe klass	B
Mõõtmed (L x K x S)	539,9 x 409,4 x 207,4 mm
Netokaal	3,91 kg
Kallutamine	-5° kuni +25°
Peamised funktsioonid	OSD menüü, heleduse, kontrasti, helitugevuse, režiimi, allika, ACM, Over Drive jne seaded.
Hooldus ja puhastus	Kasutage pehmet lappi ilma lahustita; ärge pihustage vedelikku otse ekraanile; vältige ammoniaaki ja alkoholi.
Ohutus	Ärge jätke vihma ega niiskuse kätte; ärge avage korpust; kahjustuse korral pöörduge volitatud tehniku poole.
Remonditavus	Eemaldatav jalg; remont ainult volitatud tehniku poolt.
Üldine teave	Plug-and-Play VESA DDCCI/DDC2B; ühilduv VESA seinakinnitusega (täpsustamata).

Korduma kippuvad küsimused - K242HYLB ACER

Kuidas puhastada Acer K242HYLB monitori ekraani?

Ekraani puhastamiseks lülitage monitor välja ja eemaldage toitejuhe. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja vältige ammoniaagi või alkoholi sisaldavaid tooteid.

Milliseid ohutusnõudeid tuleb järgida?

Ärge asetage monitori akna lähedale, et vältida vihma või päikesevalguse käes olemist. Ärge vajutage ekraanile ja ärge eemaldage korpust. Kui kaabel on kahjustatud või vett on sattunud, eemaldage kohe toitejuhe ja võtke ühendust volitatud tehnikuga.

Kuidas ühendada monitor arvutiga?

Lülitage monitor ja arvuti välja. Ühendage videokaabel (VGA, DVI või HDMI) kahe seadme vahele. Seejärel ühendage monitori toitejuhe ja lülitage mõlemad seadmed sisse. Monitor tuvastab allika automaatselt.

Kuidas reguleerida heledust ja kontrasti?

Vajutage monitori funktsiooninuppu, et avada OSD menüü. Kasutage navigeerimisnuppe, et valida 'Heledus' või 'Kontrastsus' ja kohandage vastavalt eelistustele. Vajutage 'Enter' kinnitamiseks.

Mida teha, kui ekraan jääb pärast sisselülitamist mustaks?

Kontrollige, et toitekaabel on korralikult ühendatud ja pistik töötab. Veenduge, et videokaabel on korralikult ühendatud ja arvuti on sisse lülitatud. Vajutage monitori toitenuppu. Kui märgutuli on oranž, on monitor ooterežiimil; vajutage klaviatuuri klahvi.

Mis on monitori energiatarve?

Töörežiimis on energiatarve 21 W (tüüpiline). Ooterežiimis on see 0,5 W ja väljalülitatuna 0,35 W. Energiatõhususe klass on B.

Kas monitor ühildub VESA seinakinnitusega?

Juhend ei maini selgesõnaliselt VESA ühilduvust, kuid jalg on eemaldatav ja seinakinnitus on üldiselt võimalik Aceri monitoridel. Täpsemate kinnitusmõõtmete saamiseks vaadake Aceri ametlikku veebisaiti.

Kuidas sisendallikat vahetada?

Vajutage monitori juhtpaneelil nuppu 'Enter' (või 'Source'). Ilmuvas menüüs kuvatakse saadaolevad allikad (VGA, DVI, HDMI). Valige soovitud allikas ja vajutage kinnitamiseks.

Mida teha, kui kuvamise või värvidega on probleeme?

Kasutage OSD menüüs funktsiooni 'Automaatne reguleerimine', et kohandada kuva automaatselt. Samuti saate lähtestada seaded valiku 'Lähtesta seaded' kaudu. Kui probleem püsib, kontrollige kaableid ja arvuti sätteid.

Kust leida täielikku kasutusjuhendit?

Täielik juhend on tasuta PDF-failina saadaval veebisaidil notice-facile.com või Aceri ametlikul abisaidil. Samuti saate juhendi lehe kaudu e-posti teel tõlget tellida.

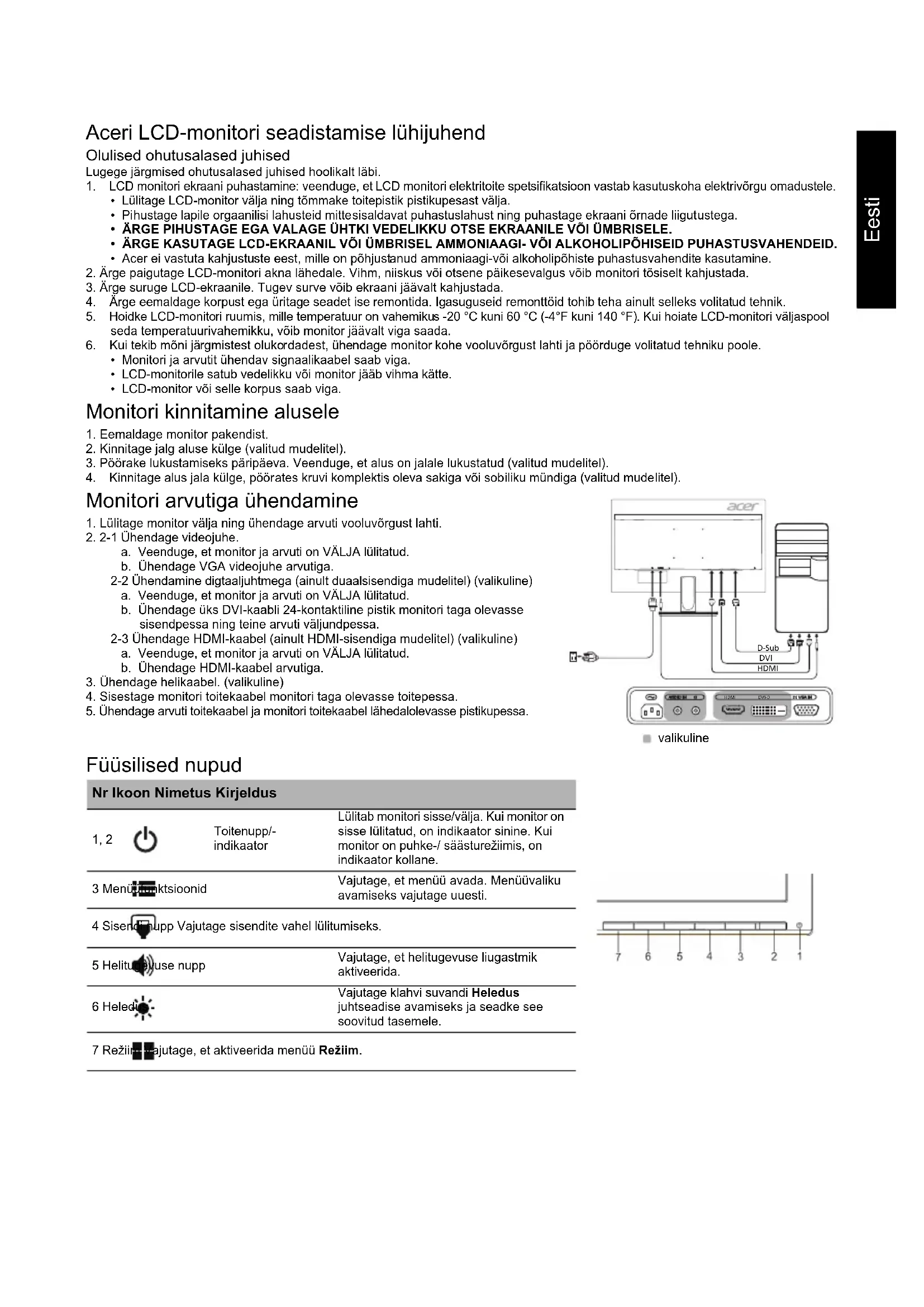

KASUTUSJUHEND K242HYLB ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD monitori ekraani puhastamine: veenduge, et LCD monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÖI ÜMBRISEL AMMONIAAGI- VÖI ALKOHOLIPÖHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.

11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge (valitud mudelitel).
3. Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

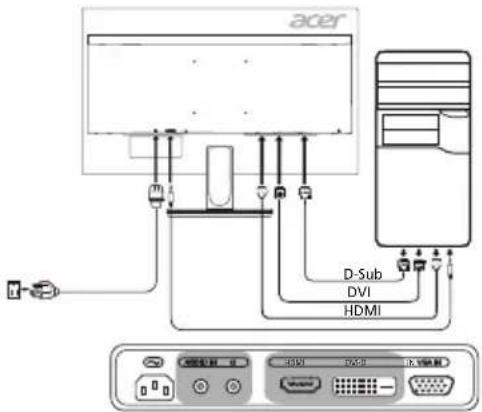

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendamine digtaaljuhtmega (ainult duaalsisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (valikuline)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

1. Ühendage helikaabel. (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

valikuline

Füüsilised nupud

Nr Ikoon Nimetus Kirjeldus

1, 2	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/ säästurežiimis, on indikaator kollane.
3 Menüuktsioonid		Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.
4 Sisendnupp Vajutage sisendite vahel lülitumiseks.
5 Helitugevuse nupp		Vajutage, et helitugevuse liugastmik aktiveerida.
6 Heledin		Vajutage klahvi suvandiHeledusjuhtseadise avamiseks ja seadke see soovitud tasemele.
7 Režiim-ajutage, et aktiveerida menüüRežiim.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu: varjestatud juhtmed

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu: välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel tuleb juhinduda järgmisest kahest ettekirjutusest: (1) seade ei tohi tekitada kahjulikke raadiolaineid ja (2) seade peab vastu võtma igasuguseid raadiolaineid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiolaineid.

Tähelepanu: Kanada kasutajad

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektrija elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõle Värviline TFT LCD
	Suurus 23,8"W (60 cm)
	Piksli mõõtmed 0,2745 mm (H) × 0,2745 mm (V)
	Heledus	250 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178†(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneeli tüüp VA
	Video R, G, B analoogliides
	H-sagedus 31 kHz-83 kHz
	V-sagedus 56-76 Hz
Värvitäpsus 16,7M Värvid
Pikslisagedus		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimaalne lahutusvõime 1920 × 1080 @ 60 Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatõhususe klass B
*Aastane energiararve 38 (kWh) (HDMI-sisendiga mudelil)
Elektritarbimine (200 niti juures)	Sisselülitatuna	21 W (tüüpiline)
	Puhkerežiimis	0,5 W (tüüpiline)
	Väljalülitatuna	0,35 W (tüüpiline)
Sisendpistik		D-Sub24-kontaktiline DVI-D (ainult duaalsisendiga mudelitel) (valikuline)HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiivneDigitaalsignaal (ainult duaalsisendiga mudelitel) (valikuline)HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid		2 W × 2 (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 534,74 mmVertikaalne: 313,26 mm
Toiteallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0° kuni 40 °CSäilitamistemperatuur: -20° kuni 60 °CNiiskustase: 20% kuni 80%
Mõõtmed		539,9 (L) × 409,4 (K) × 207,4 (S) mm
Mass (netomass)		3,91 kg (neto)
Mehaanilised andmed		Kalle: -5° kuni +25° (kaldenurk 25 kraadi on saavutatav ainult monitori kõrgeimas asendis)Põöramine: eiKõrguse reguleerimine: eiPõörlemine: eiLahtivõetav jalg: jah (kruviga kinnitatav lahtivõetav jalg)
Füüsilised nupud	Lülitid/nupud	ToitenuppHElittugevusMENÜÜ/SISENESisendHeledusRežiim
	Funktsioonid	Heledus6-teljeline küllastusKontrastsusHelittugevusSinine tuliKeelACMH-asend (ainult analoogsisendiga mudelitel)MeNeu ajapiirangH-asend (ainult analoogsisendiga mudelitel)Automaatne allikasFookus (ainult analoogsisendiga mudelitel)ÜliikiirendusKell (ainult analoogsisendiga mudelitel)LaikraanirežiimGamMAliiklahvi määramineAutomaatseadistus (ainult analoogsisendiga mudelitel)LambdaekraanirežiimGammaDDC/CIKiire alustamise režiimVärvitemperatuursRGB-režiimMonitori teave6-teljeline toonLähtesta köik seaded
Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
