Marque	Acer
Modèle	K242HYLB
Type de produit	Moniteur LCD TFT-LED
Taille d'écran	23,8 pouces (60 cm)
Résolution maximale	1920 x 1080 à 60 Hz
Luminosité	250 cd/m²
Contraste	100 000 000:1 max (ACM)
Angle de vision	178° horizontal / 178° vertical
Temps de réponse	4 ms (gris à gris)
Type de panneau	VA
Connecteurs d'entrée	D-Sub, DVI-D (en option), HDMI (en option)
Haut-parleurs intégrés	2 x 2 W (en option)
Alimentation	100 – 240 V, 50/60 Hz
Consommation électrique (marche)	21 W (typique)
Consommation électrique (veille)	0,5 W (typique)
Classe d'efficacité énergétique	B
Dimensions (L x H x P)	539,9 x 409,4 x 207,4 mm
Poids net	3,91 kg
Inclinaison	-5° à +25°
Fonctions principales	Menu OSD, réglages luminosité, contraste, volume, mode, source, ACM, Over Drive, etc.
Entretien et nettoyage	Utiliser un chiffon doux sans solvant ; ne pas vaporiser de liquide sur l'écran ; éviter l'ammoniac et l'alcool.
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier ; faire appel à un technicien autorisé en cas de dommage.
Réparabilité	Pied amovible ; réparation par technicien autorisé uniquement.
Informations générales	Plug-and-Play VESA DDCCI/DDC2B ; compatible fixation murale VESA (non spécifié).

FOIRE AUX QUESTIONS - K242HYLB ACER

Comment nettoyer l'écran du moniteur Acer K242HYLB ?

Pour nettoyer l'écran, éteignez le moniteur et débranchez le cordon d'alimentation. Utilisez un chiffon doux légèrement humidifié avec une solution de nettoyage sans solvant. Ne vaporisez jamais de liquide directement sur l'écran et évitez les produits à base d'ammoniac ou d'alcool.

Quelles sont les précautions de sécurité à respecter ?

Ne placez pas le moniteur près d'une fenêtre pour éviter l'exposition à la pluie ou au soleil. N'appuyez pas sur l'écran et ne retirez pas le boîtier. En cas de câble endommagé ou de projection d'eau, débranchez immédiatement et contactez un technicien autorisé.

Comment connecter le moniteur à un ordinateur ?

Éteignez le moniteur et l'ordinateur. Branchez le câble vidéo (VGA, DVI ou HDMI) entre les deux appareils. Ensuite, branchez le câble d'alimentation du moniteur et allumez les deux appareils. Le moniteur détecte automatiquement la source.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton de fonction du moniteur pour ouvrir le menu OSD. Utilisez les touches de navigation pour sélectionner 'Luminosité' ou 'Contraste' et ajustez selon votre préférence. Appuyez sur 'Entrée' pour confirmer.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que le câble vidéo est correctement connecté et que l'ordinateur est allumé. Appuyez sur le bouton d'alimentation du moniteur. Si le voyant est orange, le moniteur est en veille ; appuyez sur une touche du clavier.

Quelle est la consommation électrique du moniteur ?

En mode marche, la consommation est de 21 W (typique). En veille, elle est de 0,5 W et en arrêt de 0,35 W. La classe d'efficacité énergétique est B.

Le moniteur est-il compatible avec les supports muraux VESA ?

La notice ne mentionne pas explicitement la compatibilité VESA, mais le pied est amovible et la fixation murale est généralement possible sur les moniteurs Acer. Consultez le site officiel d'Acer pour les dimensions de fixation.

Comment changer la source d'entrée ?

Appuyez sur le bouton 'Entrée' (ou 'Source') sur le panneau de commande du moniteur. Un menu affiche les sources disponibles (VGA, DVI, HDMI). Sélectionnez celle souhaitée et appuyez pour confirmer.

Que faire en cas de problème d'affichage ou de couleurs ?

Utilisez la fonction 'Autoréglage' dans le menu OSD pour ajuster automatiquement l'affichage. Vous pouvez aussi réinitialiser les réglages via 'Réinitial ts réglages'. Si le problème persiste, vérifiez les câbles et les paramètres de l'ordinateur.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible gratuitement en PDF sur le site notice-facile.com ou sur le site d'assistance officiel d'Acer. Vous pouvez également demander une traduction par email via la page de la notice.

MODE D'EMPLOI K242HYLB ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

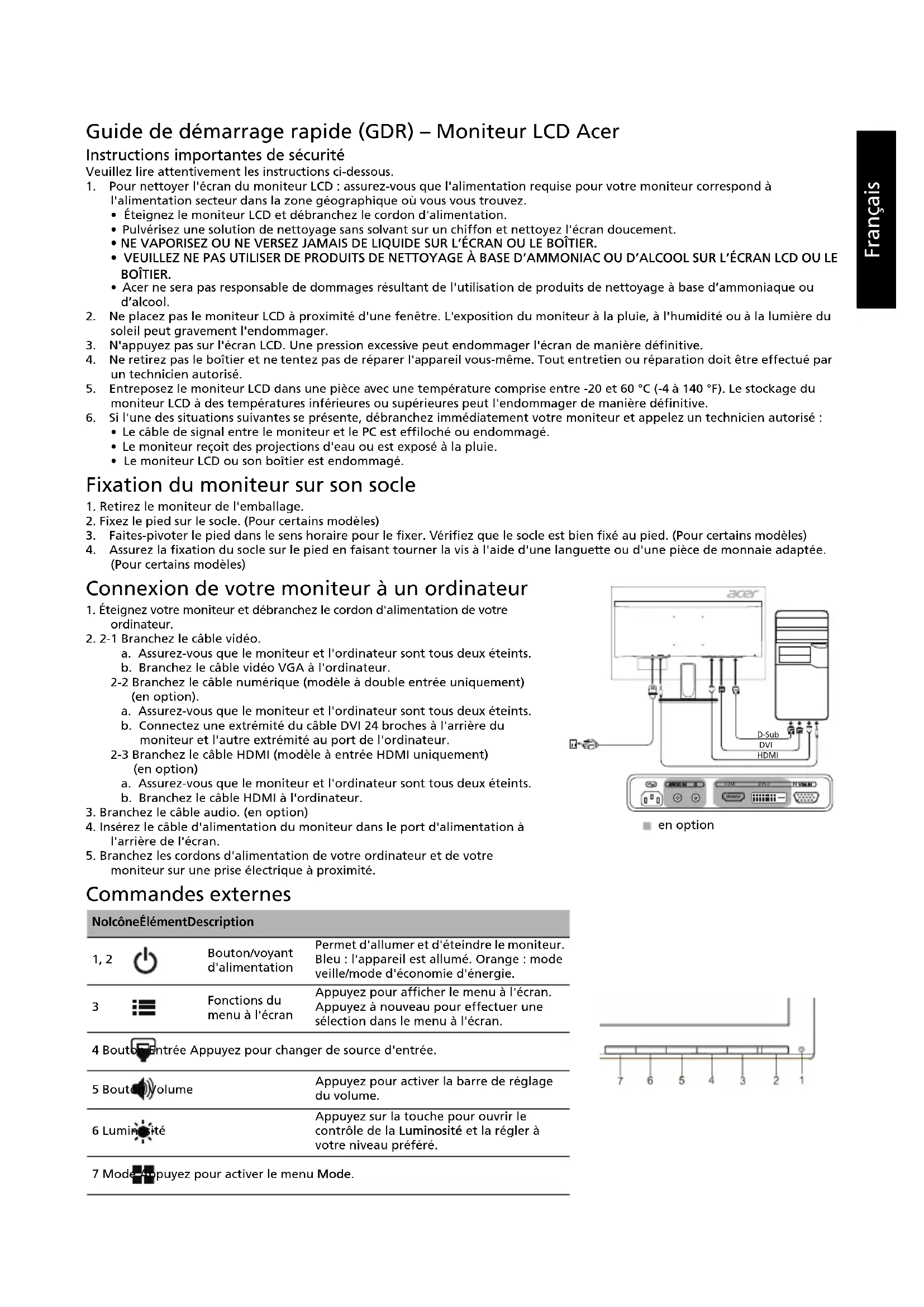

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.

- NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.

- VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

1. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.
2. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
3. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
4. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
5. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

- Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

- Le moniteur reçoit des projections d'eau ou est exposé à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide d'une languette ou d'une pièce de monnaie adaptée. (Pour certains modèles)

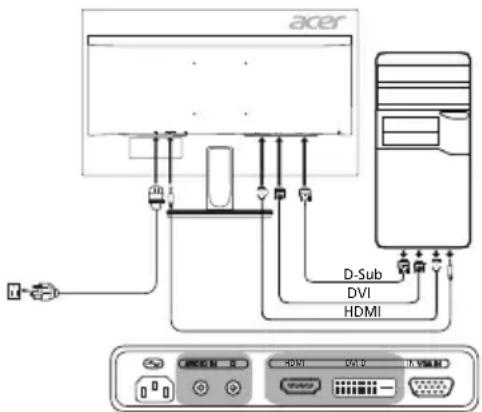

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b. Branchez le câble vidéo VGA à l'ordinateur.

2-2 Branchez le câble numérique (modèle à double entrée uniquement) (en option).

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Connectez une extrémité du câble DVI 24 broches à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

2-3 Branchez le câble HDMI (modèle à entrée HDMI uniquement) (en option)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Branchez le câble HDMI à l'ordinateur.

1. Branchez le câble audio. (en option)
2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

Commandes externes

NolcôneÉlémentDescription

1, 2		Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
3		Fonctions du menu à l'écran	Appuyez pour afficher le menu à l'écran. Appuyez à nouveau pour effectuer une sélection dans le menu à l'écran.

4 Bouton Entrée Appuyez pour changer de source d'entrée.

5 Bouteil Volume	Appuyez pour activer la barre de réglage du volume.
6 Luminosité	Appuyez sur la touche pour ouvrir le contrôle de la Luminosité et la régler à votre niveau préféré.

7 Mode Appuyez pour activer le menu Mode.

en option

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. L'appareil être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille	23,8"W (60 cm)
	Espacement des pixels 0,2745 mm (H) x 0,2745 mm (V)
	Luminosité	250 cd/m ^2 (typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 178° (V) (CR = 10)
	Temps de réponse 4 ms (gris à gris)
	Type de panneau VA
	Vidéo Interface Analogique R, G, B
	Fréquence horizontale 31 kHz à 83 kHz
	Fréquence verticale 56 à 76 Hz
Couleurs affichées 16,7 millions de couleurs
Fréquence		VGA/HDMI : 170 MHzDVI : 165 MHz
Résolution maximale 1920 x 1080 à 60 Hz
Plug-and-Play VESA DDCCI/DDC2B
Classe d'efficacité énergétique B
*Consommation annuelle d'énergie 38 (kWh) (pour le modèle à entrée HDMI)
Consommation électrique (à 200 nits)	Mode Marche	21 W (typique)
	Mode Veille	0,5 W (typique)
	Mode Arrêt	0,35 W (typique)
Connecteur d'entrée		D-SubDVI-D 24 broches (modèle à double entrée uniquement) (en option)HDMI (modèle à entrée HDMI uniquement) (en option)
Signal vidéo d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifSignal numérique (modèle à double entrée uniquement) (en option)HDMI (modèle à entrée HDMI uniquement) (en option)
Haut-parleurs 2 W x 2 (en option)
Taille maximale de l'écran		Horizontal : 534,74 mmVertical : 313,26 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Température de fonctionnement : 0 à 40 °CTempérature de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		539,9 (L) x 409,4 (H) x 207,4 (P) mm
Poids (net)		3,91 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +25° (l'inclinaison de 25 degrés est possible uniquement au plus haut point pour l'angle d'élévation)Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : oui (pied détachable avec maintien par vis)
Commandes externes	Commutateur/boutons	Bouton d'alimentationVolumeMENU/ENTRÉEEntrée Mode
	Fonctions	LuminositéSaturation 6 axesContrasteVolumeLumière bleueLangueACMH. Position (modèle à entrée analogique uniquement)EntréeV. Position (modèle à entrée analogique uniquement)Source autoNetteté (modèle à entrée analogique uniquement)Over DriveFréquence (modèle à entrée analogique uniquement)Affectation raccourcisAutoréglage (modèle à entrée analogique uniquement)Mode LargeGammaDDC/CIMd démarr rapidesRGB ModeInformations sur l'écranTeinte 6 axesRéinitial ts réglages
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.

*La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.
