LIETOŠANAS INSTRUKCIJA K242HYLB ACER

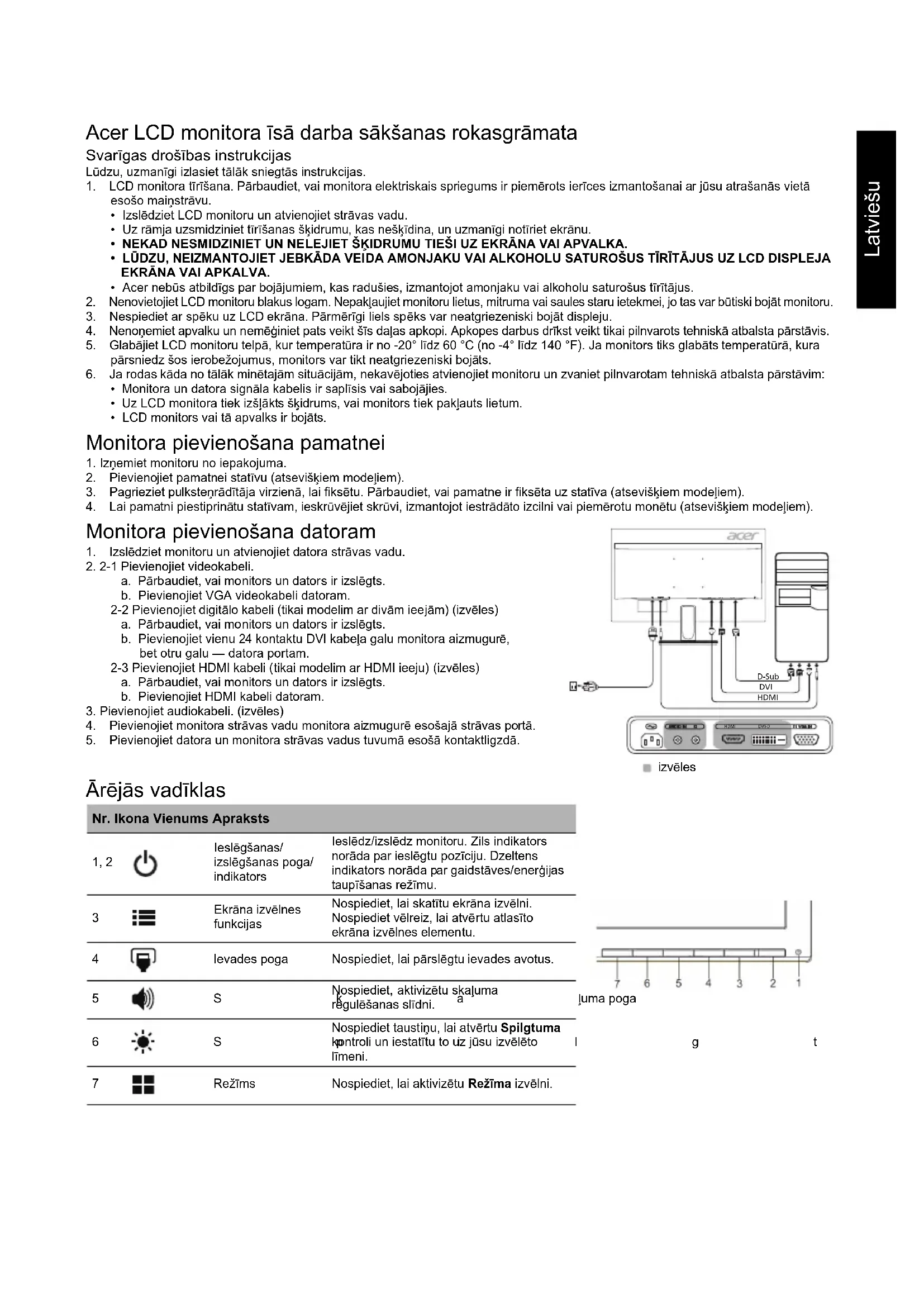

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo mainstrāvu.

2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

3. Uz rāmja uzsmidziniet tīrīšanas škīdrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
5. LÜDZU, NEIZMANTOJIET JEBKÄDA VEİDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.

6. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

7. Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.

8. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.

9. Nenoņemiet apvalku un nemēginiet pats veikt šīs daļas apkopi. Apkopes darbus drikst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
10. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
11. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:

- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.

• Uz LCD monitora tiek izšljakts škidrums, vai monitors tiek pakļauts lietum.
• LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atseviškiem modeliem).
3. Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeljiem).

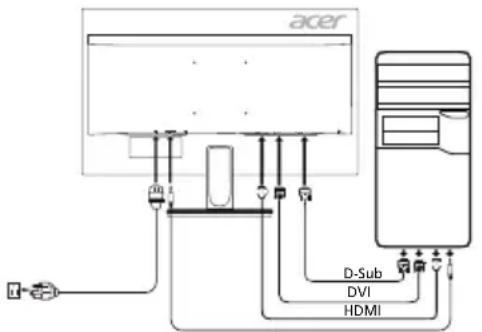

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu 24 kontaktu DVI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet HDMI kabeli datoram.

1. Pievienojiet audiokabeli. (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.

acer D-Sub DVI HDMI

izvēles

Ārējās vadīklas

Nr. Ikona Vienums Apraksts
1, 2		leslēgšanas/izslēgšanas poga/indikators	leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu.
3		Ekrāna izvēlnes funkcijas	Nospiediet, lai skatītu ekrāna izvēlni.Nospiediet vēlreiz, lai atvērtu atlasīto ekrāna izvēlnes elementu.
4		levades poga	Nospiediet, lai pārslēgtu ievades avotus.
5		S	Nospiediet, aktivizētu skaluma régulēšanas slīdni.a
6		S	Nospiediet taustiņu, lai atvērtu Spilgtuma kontroli un iestaṭītu to uī zūsu izvēlēto līmeni.
7		Režīms	Nospiediet, lai aktivizētu Režīma izvēlni.

7 6 5 4 3 2 1

luma poga

g

t

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztvērējantenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemsprieguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošu energotaupīgos produktos.

Paziņojums

Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Paziņojums: aizsargāti kabeli

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums: perifērās ierīces

Šim aprikojumam drikst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmainas vai modifikacijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālas sakaru komisijas pieškirtās tiesības lietotājam darbināt šo ieriči.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums: lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otrreizēja pārstrāde. Atsevišķa nolietotā aprīkojuma savākšana un otrreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otrreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.

SPECIFIKĀCIJA

LCD panelis	Vadošā sistlēma	TFT krāsu LCD
	Lielums 23,8"W (60 cm)
	Pikseļi 0,2745 x 0,2745 mm (augstums x platums)
	Spilgtums	250 cd/m ^2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leņķis 178° (H) 178° (V) (CR=10)
	Reaģēšanas laiks 4 ms (G-G)
	Paneļa tips VA
	Video R, G, B analogais	interfeiss
	H-frekvence 31–83 kHz
	V-frekvence 56–76 Hz
Displeja krāsas		16,7 M krāsu
Punktu pulkstenis		VGA/HDMI: 170 MHzDVI: 165 MHz
Maksimālā izšķirtspēja		1920 x 1080 pie 60 Hz
Plug & Play VESA DDCCI/DDC2B
Enerģijas efektivitātes klase		B
* Enerģijas patēriņš gadā		38 (kWh) (modeljem ar HDMI ieeju)
Enerģijas patēriņš (200 niti)	Ieslēgtā režīmā	21 W (parasti)
	Miega režīmā	0,5 W (parasti)
	Izslēgtā režīmā	0,35 W (parasti)
Ieejas savienotājs		D-SubDVI-D 24 kontaktu (tikai modeljem ar divām ieejām) (izvēles)HDMI (tikai modeljem ar HDMI ieeju) (izvēles)
Ieejas videosignāls		Analogais: 0,7 Vp-p (standarts), 75 OHM, pozitīvsDigitālais signāls (tikai modeljem ar divām ieejām) (izvēles)HDMI (tikai modeljem ar HDMI ieeju) (izvēles)
Skalļruņi		2 W x 2 (izvēles)
Maksimālais ekrāna lielums		Horizontāli: 534,74 mmVertikāli: 313,26 mm
Enerģijas avots 100–240 V, 50/60 Hz
Vides apsvērumi		Temperatūra darbojoties: 0–40 °CTemperatūra uzglabājot: -20–60 °CMitrums darbojoties: 20–80%
Izmēri		539,9 x 409,4 x 207,4 mm (platums x augstums x dzījums)
Svars (N. W.)		3,91 kg (neto)
Mehānisma specifikācijas		Noliekšana: -5° līdz +25° (25 grādu sasvēršana iespējama tikai visaugstākajā punktā)Pagriešana: navAugstuma koriģešana: navSasvēršana: navAtvienojama pamatne: ir (atvienojama pamatne, izmantojot skrūves)
Ārējās vadīklas	Slēdži/pogas	Ieslēgšanas pogaIzvēlne/atvēršanalevadeSkajumsSpilgtumsRežīms
	Funkcijas	SpilgtumsKontrastsZils indikatorsACMH. Position (tikai modeljem ar analogo ieeju)V. Position (tikai modeljem ar analogo ieeju)Fokuss (tikai modeljem ar analogo ieeju)Pulkstenis (tikai modeljem ar analogo ieeju)Automātiskā konfigurēšana (tikal modeljem ar analogo ieeju)GammaKrāsu temperatūrasRGB režīms6 asu nokrāsa6 asu piesātinājumsSkajumsValodaEkraņa izvēlnes taimautslevadeAutomātiskā avota noteikšanaPaātrinājumsKarstā taustīņa piešķiršanaPlatais režīmsDDC/CIAtrā sākuma režīmsDispleja informācijaVisu iestatījumu atiestatīšana
Visas specifikācijas var tikt mainītas bez paziņojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
* Energijas patēriņš gadā tiek aprēķināts, izmantojot parastu energijas patēriņa apjomu 4 stundās/dienā, 365 dienās gadā.
