HASZNÁLATI ÚTMUTATÓ K242HYLB ACER

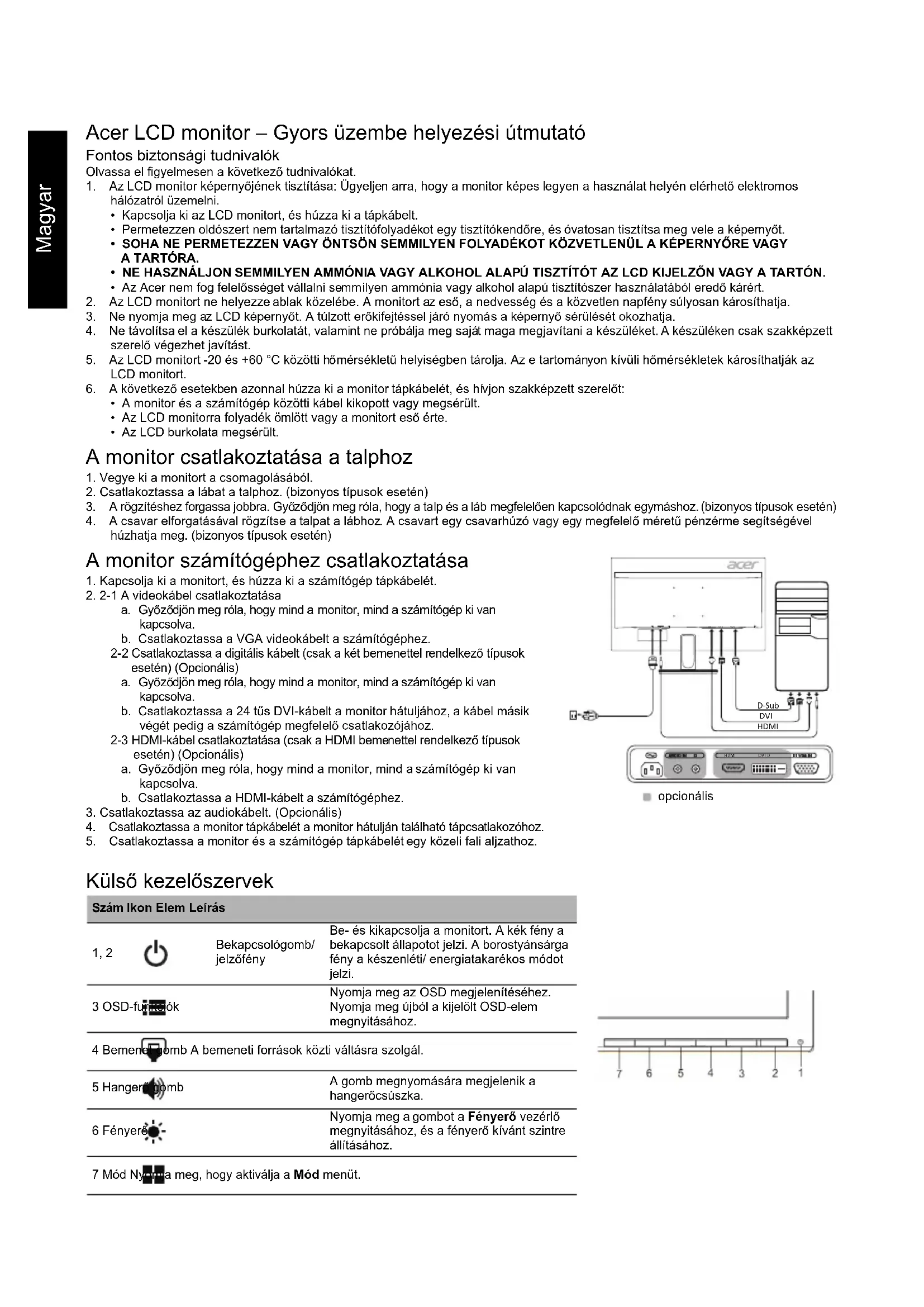

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

• Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
• Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

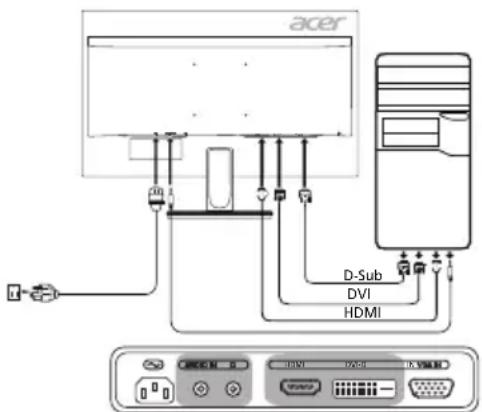

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 Csatlakoztassa a digitális kábelt (csak a két bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a 24 tüs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

acer D-Sub DVI HDMI

• opcionális

Külső kezelőszervek

Szám Ikon Elem Leírás
1, 2	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/ energiatakarékos módot jelzi.
3 OSD-funksiók		Nyomja meg az OSD megjelenítéséhez.Nyomja meg újból a kijelölt OSD-elem megnyításához.
4 Bemenetőjomb A bemeneti források közti váltásra szolgál.
5 Hangerőjomb		A gomb megnyomására megjelenik a hangerőcsúszka.
6 Fényerő		Nyomja meg a gombot aFényerő vezérlő megnyításához, és a fényerő kívánt szintre állításához.
7 Mód Nyárma meg, hogy aktiválja aMód menüt.

7 6 5 4 3 2 1

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádióvagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók számára

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes TFT LCD
	Méret 23,8"W (60 cm)
	Képpontméret	0,2745 mm (vízszintes) x 0,2745 mm (függőleges)
	Fényerő	250 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178° (vízszintes) 178° (függőleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Paneltípus VA
	Videó R, G, B analóg felület
	Vízszintes frekvencia 31 kHz - 83 kHz
	Függőleges frekvencia 56 - 76 Hz
Megjeleníthető színek 16,7 millió
Videoórajel		VGA/HDMI: 170 MHzDVI: 165 MHz
Maximális felbontás 1920 × 1080 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		38 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 21 W (jellemző)
	Alvó állapot	0,5 W (jellemző)
	Kikapcsolt állapot	0,35 W (jellemző)
Bemeneti csatlakozó		D-Sub24 tűs DVI-D (csak a két bemenettel rendelkező típusnál) (opcionális)HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál), 75 OHM, pozitívDigitális jel (csak a két bemenettel rendelkező típusnál) (opcionális)HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)
Hangszórók		2 W × 2 (Opcionális)
Maximális képernyömérét		Vízszintes: 534,74 mmFüggőleges: 313,26 mm
Áramforrás		100–240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Üzemi hőmérséklet: 0 °C és 40 °C közöttTárolási hőmérséklet: -20 °C és 60 °C közöttÜzemi páratartalom: 20% és 80% között
Méretek		539,9 (szé) × 409,4 (ma) × 207,4 (mé) mm
Tömeg (nettó)		3,91 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +25° között (Csak a készülék legmagasabb pontlán mérhető 25 fokos dölésszög)Vízszintesen elfordítható: NemMagasságálítás: NemFüggőlegesen elfordítható: NemLevehető talp: igen (csavaros rögzítésű levehető talp)
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb HangerőMENU/ENTER FényerőBemenet Mód
	Funkciók	Fényerő Kontraszt Kék fény ACM Vízszintes pozíció (csak az analóg bemenetű típusnál) Függőleges pozíció (csak az analóg bemenetű típusnál) Fókusz (csak az analóg bemenetű típusnál) Órajel (csak az analóg bemenetű típusnál) Automatikus konfiguráció (csak az analóg bemenetű típusnál) Gamma Színhőmérséklet sRGB mód 6 tengelyes színárnyalat Minden beállítás visszaállítása
A műszaki adatok értesítés nélkül változhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
