NÁVOD NA OBSLUHU K242HYLB ACER

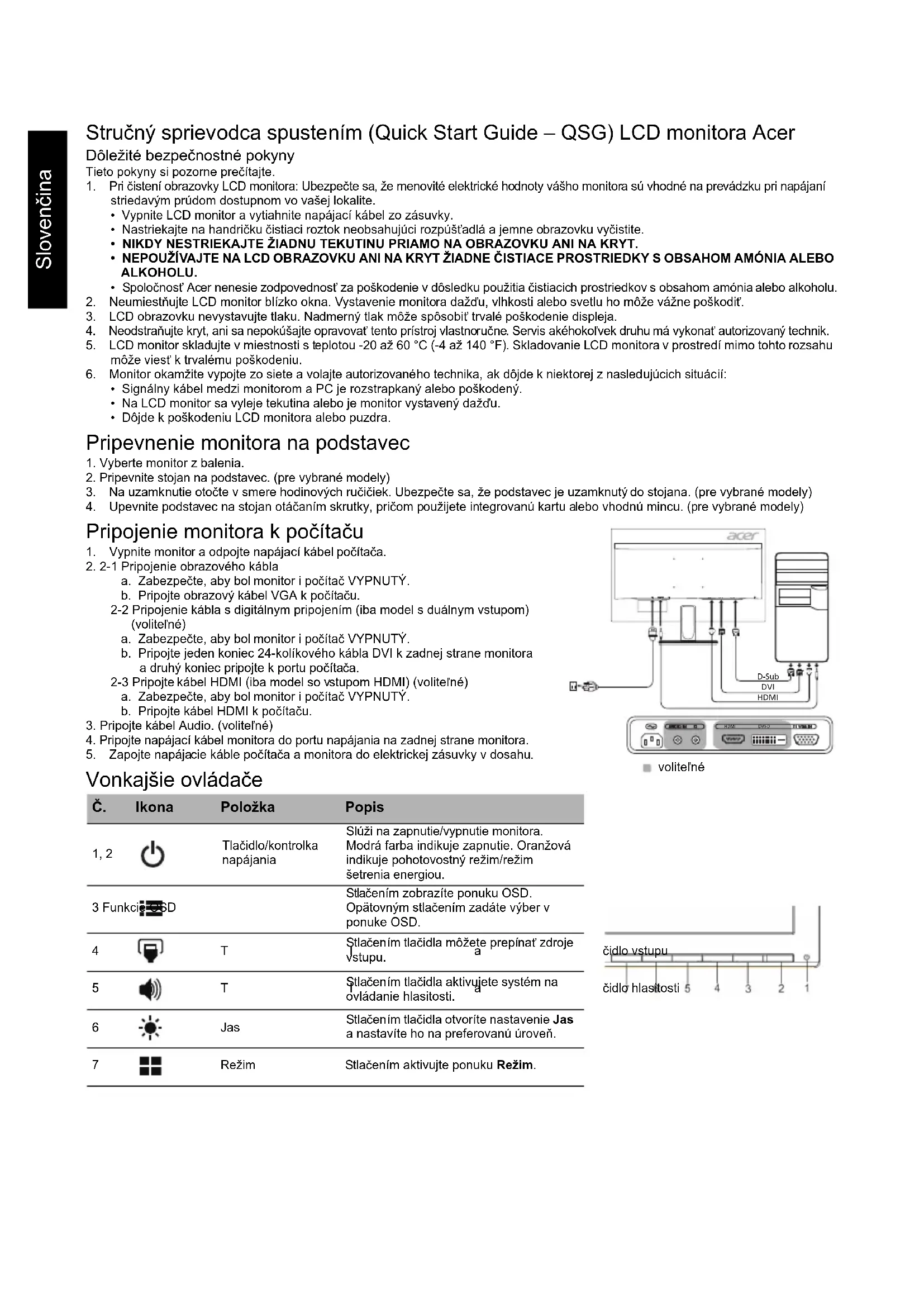

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Pri čistení obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.
   • NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.
4. NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

5. Spoločnost' Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

6. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit.

7. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.

8. Neodstraňujte kryt, ani sa nepokúšajte opravovat' tento prístroj vlastnoručne. Servis akéhokol'vek druhu má vykonať autorizovaný technik.
9. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest' k trvalému poškodeniu.
10. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

• Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.
• Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

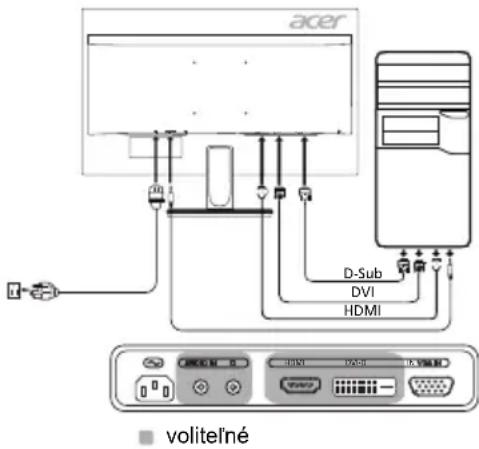

Pripojenie monitora k počítaču

2-2 Pripojenie kábla s digitálnym pripojením (iba model s duálnym vstupom) (voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte jeden koniec 24-kolíkového kábla DVI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-3 Pripojte kábel HDMI (iba model so vstupom HDMI) (voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel HDMI k počítaču.

1. Pripojte kábel Audio. (volitel'né)

2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.

3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

Vonkajšie ovládače

Č.	Ikona	Položka	Popis
1, 2		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora.Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3 Funkcie OSD			Stlačením zobrazíte ponuku OSD.Opátovným stlačením zadáte výber v ponuke OSD.
4		T	Štlačením tlačidla môžete prepínať zdroje vstupu. a
5		T	Štlačením tlačidla aktivujete systém na ovládanie hlasitosti. a
6		Jas	Stlačením tlačidla otvoríte nastavenie Jas a nastavíte ho na preferovanú úroveň.
7		Režim	Stlačením aktivujte ponuku Režim.

acer D-Sub DVI HDMI voliteľné

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat’ vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovat’ škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Porad'te sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spíňa základné požiadavky a dálšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byt' vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

Poznámka: Periférne zariadenia

K tomuto zariadeniu možno pripojit iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atd.). certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovat tento produkt, ktoré udeluje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha nasledujúcim dvom podmienkam: (1) toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí zniest' akékolvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používatel'mi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat' spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat' prírodné zdroje a zabezpečit', aby bolo recyklované spôsobom, ktorý chrání ľudské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obrát'te na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkost'	23,8"W (60 cm)
	Rozstup bodov 0,2745 mm (H) x 0,2745 mm (V)
	Jas	250 cd/m ^2 (charakteristický)
	Kontrast 100000000:1 Max (ACM)
	Pozorovací uhol 178° (H) 178° (V) (CR = 10)
	Doba odozvy 4 ms (G ku G)
	Typ panela VA
	Video Analógové rozhranie R, G, B
	Horizontálna frekvencia 31 kHz – 83 kHz
	Vertikálna frekvencia 56 – 76 Hz
Farby displeja 16,7 milióna farieb
Max. obnovovacia frekvencia bodov		VGA/HDMI: 170 MHzDVI: 165 MHz
Maximálne rozlíšenie 1920 x 1080 pri 60 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej účinnosti B
*Ročná spotreba energie		38 (kWh) (pre model so vstupom HDMI)
Príkon (pri 200 nitov)	Režim zapnutia	21 W (charakteristicky)
	Režim spánku 0,5 W (charakteristicky)
	Režim vypnutia	0,35 W (charakteristicky)
Vstupný konektor		D-SubDVI-D 24-kolíkový (iba model s duálnym vstupom) (voliteľné)HDMI (iba model so vstupom HDMI) (voliteľné)
Vstupný signál videa		Analógový: 0,7 Vp-p (štandardne), 75 OHM, kladnýDigitálny signal (iba model s duálnym vstupom) (voliteľné)HDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory		2 W x 2 (voliteľné)
Maximálna veľkosť obrazovky		Horizontálna: 534,74 mmVertikálna: 313,26 mm
Zdroj napájania		100 – 240 V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0° až 40 °CTeplota skladovania: -20° až 60 °CPrevádzková vlhkost: 20 % až 80 %
Rozmery		539,9 (Š) x 409,4 (V) x 207,4 (H) mm
Hmotnosť (netto hmotnosť)		3,91 kg (netto)
Špecifikácie mechanizmu		Naklonenie: -5° až +25° (iba v najvyššom bode možno ponúknut 25 stupňov zaklopenia pre uhol elevácie)Otáčanie: NieNastavenie výšky: NieVyklápanie: NieOdpojiteľná nožička stojana: Áno (odpojiteľný stojan uvoľňovaný pomocou skrutky)
Vonkajšie ovládače	Prepínač/tlačidlá	Tlačidlo zapnutia Hlasitost'PONUKA/ZADAT JasVstup Režim
	Funkcie	Jas 6-osová sýtos'Hlasitost'Komtrast HlasykModré svetlo JazykACMHorizontálna poloha (iba pre model s analógovým vstupom)VstupVertikálna poloha (iba pre model s analógovým vstupom)Ohnisko (iba pre model s analógovým vstupom)Hodiny (iba pre model s analógovým vstupom)Automatická konfigurácia (iba pre model s analógovým vstupom)Gamma Priradenie klávesových skratiekGamma Teplota farieb Širokouhlý režimRežim rýchleho spusteniaInformácie o displejiRežim sRGB Obnovenie pôvodných nastavení6-osový odtieň
Všetky špecifikácie môžu podliehať zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
